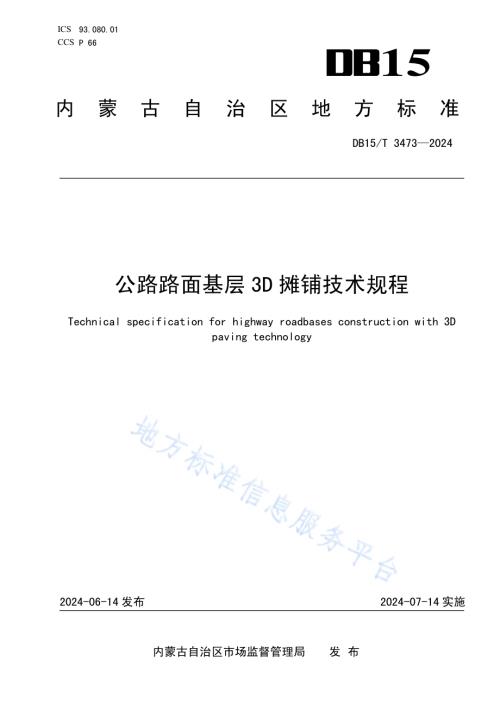

ICS 93.080.01 CCS P 66 15 内蒙古自治区地方标准 DB15/T 3473 2024 公路路面 基层 3D 摊铺 技术规 程 Technical specification for highway roadbases construction with 3D paving technology 2024-06-14 发布 2024-07-14 实施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 3473 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.2 5 3D 摊铺 系统 组成 与要 求.2 6 3D 摊铺 系统 设备 安装 与调试.4 7 3D 摊铺 工艺 与质 量控 制.5 附录A（资 料性）3D 摊 铺系统 设备 安装 示意 图.6 附录B（资 料性）3D 摊 铺工艺 流程 图.8 DB15/T 3473 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。本文件 由内 蒙古 自治 区交 通运输 厅归 口。本文件 起草 单位：内 蒙古 交通集 团蒙 通养 护有 限公 司、内 蒙古 路桥 集团 有限 责任公 司。文件主 要起 草人：吴 平、高健、罗鑫、罗清 云、王 梓潇、祁祺、王奇、段尚 泽、丁 晓宇、刘晨、安良辰、孔广 周、赛吉 拉呼、姜文 杰。DB15/T 3473 2024 1 公路路面 基层3D 摊铺技术 规程 1 范围 本文件 规定 了公 路路 面基 层3D摊 铺的 基本 规定、系 统组成 与要 求、系 统设 备 安装与 调试、摊铺 工艺与质量 控制 的内 容。本文件 适用 于各 等级 公路 路面基 层3D 摊铺 施工，市 政道路 工程 可参 照执 行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 16277 道 路施 工与 养护机 械设 备沥 青混 凝土 摊铺机 GB/T 22080 信 息技 术 安 全技术 信 息安 全管 理体 系 要求 GB/T 22081 信息 技术 安 全技术 信 息安 全控 制实 践 指南 JTG/T F20 公 路路 面基 层 施工技 术细 则 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土 建工程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3D 摊 铺技 术 three dimensions paving technology 在路面 基层 摊铺 过程 中，利用三 维数 字建 模和 三维 空间定 位技 术，根据 摊铺 机实际 摊铺 作业 面与 高程设计 面的 位置 信息 比对，实现 自动 调整 摊铺 机工 作参数 的精 准化 摊铺 技术。3D 摊 铺系 统 three dimensions paving system 在路面 基层 摊铺 过程 中，可实时 监测 摊铺 位置 和高 程，并 根据 公路 建模 设计 数据生 成基 于位 置的 高程修正 信息，实 现对 摊铺 机进行 控制 的系 统。流动站 moving station 在3D摊 铺过 程中，通 过解 算激光 高程 信号 实现 定位 点毫米 级高 程精 度的 可移 动卫星 定位 设备。DB15/T 3473 2024 2 自动全 站仪 automatic total station 具有自 动目 标识 别、对照、测角 与测 距、目标 跟踪 和记录 功能 的测 量平 台。4 基本规 定 各级公 路路 面基 层在 进 行3D 摊 铺施 工前 均应 铺筑 试 验段，试验 段应 符合 以下 要求：a)试验段 设置 应具 有代 表性，长度 宜 为200 m300 m；b)应结合 项目 所在 区域 地形 地貌、公路 等级、施工 方 案、施 工机 械组 合等 具体 情况，对 3D 摊铺的纵断 高程、宽度、厚度、横坡、平 整度 等指 标与 工 程质量 验收 指标 进行 符合 性校验，确定3D摊铺过 程质 量控 制参 数；c)试验段 符合 相关 要求 后，可进行 正常 施工。3D 摊 铺技 术使 用时 应符 合 以下要 求：a)应对空 开阔，高 度角 在 15 以上 的范 围内 应无 障碍 物；b)周 围 不应 有 强烈 干扰 接 收卫 星 信号 的 干扰 源或 强 烈反 射 卫星 信 号的 物体，距大 功 率无 线 电 发射源宜 大 于200 m，距高 压输电 线路 或微 波信 号传 输通道 宜大 于 50 m；c)在恶劣 天气 条件 下不 宜使 用。3D 摊 铺前 应检 查下 承层 的 质量，确认 符合 设计 和 JTG F80/1 要 求后 方可 施工。3D 摊 铺设 备在 使用 前应 按 要求进 行检 查和 校准，符 合 GB/T 16277。3D 摊 铺控 制系 统的 安全 性 应符 合GB/T 22080 和GB/T 22081 的 要求。3D 摊铺 施工 开始 之前，应 对专业 技术 人员 进行 3D 摊 铺软件 操作、设 备安 装、设备调 试和 施工 安全培训。5 3D 摊 铺系 统组 成与 要求 3D 摊 铺系 统类 型 3D 摊 铺系 统主 要包 括 GNSS 摊铺 系统 和自 动全 站仪 摊铺系 统两 类，根据 工程 实际需 求确 定类 型。GNSS 摊铺 系统 5.2.1 GNSS 摊铺 系统 由基 准站、流动站、激 光发 射器、激 光接收 器、控制 器、信号 接收机、操 作软 件等组成。5.2.2 基准站 应符 合以 下要 求：a)基准站 应兼 容支 持北 斗、GPS 等 定位 技术；b)基准站 应内 置数 字电 台，支持无 线数 据传 输；c)基准站 工作 温度 范围 应满 足 0 60 要求，防 护 等级应 达 到 IP65 以 上。5.2.3 流动站 应符 合以 下要 求：a)流动站 应兼 容支 持北 斗、GPS 等 定位 技术；b)流动站 应内 置数 字电 台，支持无 线数 据传 输；c)流动站 工作 温度 范围 应满 足 0 60 要求，防 护 等级应 达 到 IP65 以 上；d)配合地 面增 强基 站，GNSS 流动站 的平 面测 量精 度应 达到10 mm+1 ppm 以上，高程 测量 精 度应达到 5 mm 以上。5.2.4 激光发 射器 应符 合以 下要 求：a)应具 360 发射 能力，一 台发射 器可 同时 为区 域内 的多台 接收 器提 供定 位点 高程毫 米级 精度；DB15/T 3473 2024 3 b)应能具 备蓝 牙传 输和 有线 传输等 多种 形式 数据 传输 能力；c)激光发 射器 技术 参数 应符 合表 1 的要 求。表1 激光发 射器 技术 参数 要求 环境要求 温度-10+50 最大相对湿度%90 发射允许偏差 0.48 mm/100 m 发射器精度 1 5.2.5 激光接 收器 应符 合以 下要 求：a)应保证 坚固 不变 形，防护 等级 IP65 以上；b)应标注 明确 的 ID 编 码，使 关联的 激光 发射 器可 以准 确无误 的锁 定目 标；c)应在300 m 范围 内可 自动 识别和 锁定 激光 发射 器。5.2.6 控制器 应符 合以 下要 求：a)控制器 接口 应能 适应 不同 摊铺机 的接 入标 准，并具 有可写 入功 能；b)控制器 的工 作温 度范 围应 满足 0 60 要 求，防护等 级应 达 到 IP67 以上；c)控制器 的显 示功 能应 具有 高亮度 和高 分辨 率，能在 背光及 强光 条件 下清 晰显 示；d)控制器 应在 电压 波动 10%时，正 常工 作。5.2.7 信号接 收机 应符 合以 下要 求：a)防护等 级IP65 以上；b)数据传 输模 式具 有 RS232 模式和 蓝牙 模式；c)天线的 带宽、增 益、频率 和功率 应满 足测 距范 围内 数据的 高速 与稳 定传 输。5.2.8 GNSS 摊铺 系统 操作 软件 应 符合以 下要 求：a)应具有 录入 道路 设计 数据、里程 桩坐 标的 功能；b)应具有 输出 里程 桩坐 标文 件、施 工线 形文 件的 功能；c)应具有 对量 测信 息实 时采 集、处 理和 分析 的功 能；d)应具有 将实 测高 程与 设计 高程进 行比 较，生成 摊铺 高程修 正信 号传 送至 调平 系统的 功能。自动全 站仪 摊铺 系统 5.3.1 自动全 站仪 摊铺 系统 由自 动全站 仪、360 棱 镜、控 制器、操作 软件 等组 成。5.3.2 自动全 站仪 应符 合以 下要 求：a)应能捕 捉360 棱镜 的三 维坐标 数据，并 将数 据传 输给摊 铺控 制系 统；b)应具有 适应 多种 形式 数据 传输的 接口，内 置马 达应 具备抗 高温 和耐 磨损 的要 求；c)应能实 时采 集摊 铺路 面的 高程和 横坡 等数 据；d)自动全 站仪 的技 术参 数应 符合 表 2 要 求。表2 自动全 站仪 的技 术参 数要 求 测角精度 测距范围 m 测距精度 工作温度范围 1 1500 1 mm+1.5 ppm-10+50 5.3.3 360 棱镜 技术 参数 应符 合 表 3 要 求。DB15/T 3473 2024 4 表3 360 棱镜 技术 参数 要求 自动识别和锁定状态测程 m 可反射入射角 水平 垂直 600 0360-50+50 5.3.4 自动全 站仪 摊铺 系统 控制 器应符 合 5.2.6 的要 求。5.3.5 自动全 站仪 摊铺 系统 操作 软件应 符 合5.2.8 的 要求。6 3D 摊 铺系 统设 备安 装与 调 试 设备安 装 6.1.1 GNSS 摊铺 系统 设备 安装 应 符合以 下要 求，安装 方式 见附 录 A 中的图 A.1 和图A.2：a)GNSS 基准 站架 设位 置宜 保 持在摊 铺区 域 5 km 半径 内；b)摊铺机 两侧 应分 别安 装桅 杆，桅杆 应垂 直摊 铺机 大 臂，安装 位置 宜为 摊铺 机 大臂上 距熨 平板 后部约1/3 处；c)激光接 收器 应固 定于 桅杆 上顶端；d)激光发 射器 架设 位置 与激 光接收 器距 离不 应超 过 150 m，且应 避免 障碍 物遮 挡；e)GNSS 摊铺 系统 控制 器应 安 装于摊 铺机 上便 于观 察和 操作的 合理 位置。6.1.2 自动全 站仪 摊铺 系统 设备 安装应 符合 以下 要求，安 装方式 见附 录 A 中的 图 A.3 和图A.4：a)自动全 站仪 与 360 棱镜 之间通 视条 件良 好；b)摊铺机 两侧 应分 别安 装桅 杆，桅杆 应垂 直摊 铺机 大 臂，安装 位置 宜为 摊铺 机 大臂上 距熨 平板 后部约1/3 处；c)360 棱镜 宜固 定于 桅杆 上 顶端；d)为避免 施工 干扰 和减 少转 站次数，自 动全 站仪 与 360 棱 镜的 距离 宜控 制在150 m 以内；e)摊铺系 统控 制器 应安 装于 摊铺机 上便 于观 察和 操作 的合理 位置。设备调 试 6.2.1 GNSS 摊铺 系统 设备 调试 宜 按以下 步骤 进行：a)通过软 件将 输入 的平 曲线、竖曲线、横坡、路面 宽度 等 设计数 据转 换成 可识 别的 三维建 模数 据，并导入 控制 器，将检 测模 型文件 导入 流动 站；b)根据 6.1.1 要求 架 设 GNSS 基准 站，设置 参数 后在 已知控 制点 上使 用 GNSS 流 动站对 其进 行 校准；c)根据6.1.1 要求 架设 激光 发射器，并 在已 知水 准点 上对其 进行 高程 校准，具 体方法 参照 仪器 说明书；d)启动摊 铺机，设 置熨 平板 参数，将熨 平板 调整 值归 零后摊 铺机 方可 起步，起 步后 用 GNSS 流动站检测 断面 高程，保 证误 差在 5 mm 以内 方可 正常 摊 铺。6.2.2 自动全 站仪 摊铺 系统 设备 调试宜 按以 下步 骤进 行：a)通过软 件将 输入 的平 曲线、竖曲线、横坡、路面 宽度 等 设计数 据转 换成 可识 别的 三维建 模数 据，并导入 控制 器和 测量 全站 仪，将 检测 模型 文件 导入 检测 全 站仪；b)根据6.1.2 要求 架设 测量 全站仪，并在 已知 水准 点 上对其 进行 高程 校准，具 体方法 参照 仪器 说明书；DB15/T 3473 2024 5 c)启动摊 铺机，设 置调 整熨 平板参 数，将熨 平板 调整 值归零 后摊 铺机 方可 起步，起步 后用 检 测 全 站仪检 测断 面高 程，保证 误差 在 5 mm 以 内方 可正 常 摊铺。7 3D 摊 铺工 艺与 质量 控制 摊铺准 备 7.1.1 单机摊 铺施 工时，3D 摊 铺 系统主 要设 备数 量应 符合 以下要 求：a)GNSS 摊铺 系统 的激 光发 射 器不宜 少 于 2 台，激光 接收 器不宜 少 于 2 台，流动 站应 不少 于 1 台，具体安 装见 附 录 A 中的图A.1；b)自动全 站仪 摊铺 系统 用于 测量的 自动 全站 仪不 宜少 于 2 台，用 于检 测的 自动 全站仪 不宜 少 于1台，360 棱镜 采用2 台，具体安 装见 附 录 A 中的图 A.3。7.1.2 两台摊 铺机 进行 并机 摊铺 施工时，3D 摊 铺系 统主 要 设备数 量应 符合 以下 要求：a)GNSS 摊铺 系统 的激 光发 射 器不宜 少 于 2 台，激光 接收 器不宜 少 于 3 台，流动 站不 宜少 于 1 台，具体安 装见 附 录 A 中的图A.2；b)自动全 站仪 摊铺 系统 的测 量全站 仪不 宜少 于 3 台，检测全 站仪 不宜 少 于 1 台，360 棱镜 采 用3 台，具体 安装 见附 录 A 中的 图A.4。7.1.3 摊铺机 应符 合 GB/T 16277 要求。7.1.4 摊铺前，3D 摊 铺系 统设 备 应按相 关要 求完 成安 装和 调试。摊铺过 程 7.2.1 摊铺施 工应 符 合 JTG/T F20 要求。7.2.2 3D 摊 铺工 艺流 程见 附录B 中的 图B.1。7.2.3 摊铺机 的摊 铺能 力应 与拌 和设备 生产 能力 相适 应，摊 铺速度 应稳 定，不应 时快 时 慢、时 停时 走。7.2.4 摊铺过 程中，每 前 进 10 m（曲线 段）或 20 m（直 线 段）应 进行 一次 断面 高程 检测。7.2.5 当摊铺 机起 步或 变坡 摊铺 时，应 提高 检测 频率，每 前进 5 m 进 行一 次断 面高 程检测。质量控 制 7.3.1 正常摊 铺过 程中，当 高程 误差值 大 于 5 mm 时 应进 行 调整。7.3.2 摊铺机 起步 或变 坡摊 铺时，当高 程误差 大 于 5 mm 时 应进行 调整，直至 连续 检 测 3 次 以上 高程 误差小 于5 mm，方可 正常 摊 铺。7.3.3 高程误 差调 整时 应参 考手 簿中的 误差 值，每次 调整 最大值 不宜 超 过 10 mm，待摊铺 稳定 后进 行检测，直至 误差 小 于 5 mm。7.3.4 施工质 量控 制与 验收 按 照JTG F80/1 规定 执行。DB15/T 3473 2024 6 A A 附录A（资料 性）3D 摊 铺系 统设 备安 装示 意 图 单机摊 铺的GNSS 摊铺 系统 安装示 意图 见图A.1，并 机 摊铺的GNSS 摊铺 系统 安装 示意图 见图A.2，单 机摊铺自 动全 站仪 摊铺 系统 安装示 意图 见图A.3，并 机 摊铺自 动全 站仪 摊铺 系统 安装示 意图 见图A.4。图A.1 单机 摊铺 的GNSS 摊 铺系 统安装 示意 图 图A.2 并机 摊铺 的GNSS 摊 铺系 统安装 示意 图 DB15/T 3473 2024 7 图A.3 单机 摊铺 自动 全站 仪摊 铺 系统安 装示 意图 图A.4 并机 摊铺 自动 全站 仪摊 铺 系统安 装示 意图 DB15/T 3473 2024 8 B B 附录B（资料 性）3D 摊 铺工 艺流 程图 3D摊铺 工艺 流程 图见 图B.1。图B.1 3D 摊 铺工 艺流 程
