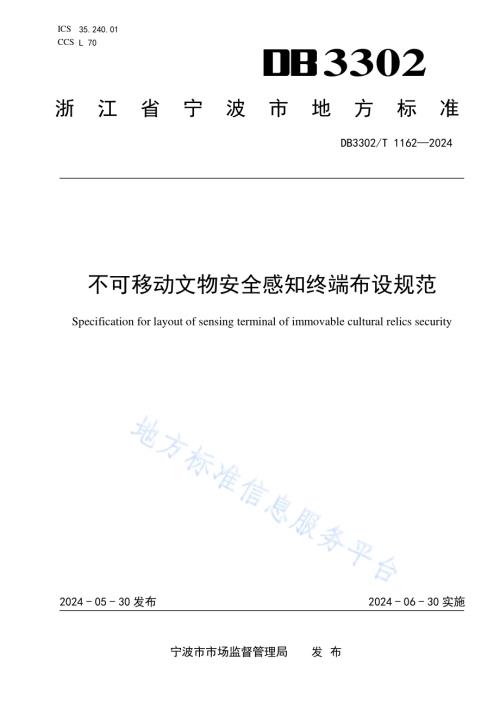

ICS 35.240.01 CCS L 70 3302 浙江省宁波市地方标准 DB3302/T 1162 2024 不可移动 文物安全 感知终端 布设规范 Specification for layout of sensing terminal of immovable cultural relics security 2024-05-30 发布 2024-06-30 实施 宁波市市 场监督 管 理局 发 布 DB3302/T 1162 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总则.1 5 终 端选 用.1 通则.1 5.1 文物 建筑.2 5.2 古遗 址及 古墓 葬.2 5.3 石窟 寺及 石刻（壁 画）.2 5.4 6 终 端安 装.3 安全 防范.3 6.1 消防 安全.4 6.2 环境 监测.5 6.3 附录A（资 料性）不可 移动文 物.7 参考文 献.8 DB3302/T 1162 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 宁 波市 文化 广电 旅游局 提出 并组 织实 施。本文件 由 宁 波市 文化 和旅 游标准 化技 术委 员会 归口。本文件 起草单 位：宁波市 文化遗 产管理 研究 院、江 苏瀚远 科技股 份有 限公司、浙大 宁波理 工学 院、宁波国 投科 技发展 有 限公 司、宁 波华 数广 电网 络有 限公司。本文件 主要 起草 人：王 麟、王赤洲、林国 聪、武学 文、孙振强、王军 伟、胡一 俊、时志强、孙宇 航、肖峻涛、卫 宁、贾化 龙、王卫东、余 保军、黄 坤、丁毅军。DB3302/T 1162 2024 1 不 可移动 文物安全 感知终 端布设规 范 1 范围 本文件 规定 了不 可移 动文 物安全 感知 终端 布设 总则，以及 安 全 防范 感知 终端、消防安全 感 知终 端 和环境监 测感 知终 端的 选用 和安装 要求。本文件 适用 于市、县级 文 物保护 单位，以及 尚未 核 定公布 为文 物保 护单 位的 不可移 动文 物，包 括 文物建筑、古 遗址 及古 墓葬、石窟 寺及 石刻（壁 画）等（见 附录A）。本文件 适用 于不 可移 动文 物的安 全感 知终 端的 选用 和安装，或 作为 不可 移动 文 物安全 监管 平台 前 端设备的 建设 依据。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 20517 2006 独 立式 感 烟火灾 探测 报警 器 GB/T 28181 公 共安 全视 频 监控联 网系 统信 息传 输、交换、控制 技术 要求 GB 30122 2013 独 立式 感 温火灾 探测 报警 器 GB/T 36951 信 息安 全技 术 物联 网感 知终 端应 用安 全 技术要 求 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 感知终 端 sensing terminal 能对物 或环境 进 行信 息采 集和/或执 行操 作，并能 联 网进行 通信 的装 置。来源：GB/T 36951 2018，3.1.2 4 总则 感知终 端需 在文 物本 体上 安装时，宜 采用 抱箍、卡 箍等不 损害 文物 的安 装方 式。4.1 感知终 端附 属设 备（如立 杆、设 备箱 等）应具 备与 文物本 体及 周边 环境 风貌 协调的 观感 效果。4.2 感知终 端的 应用 安全 应符 合 GB/T 36951 的规 定。4.3 5 终端选 用 通则 5.1 5.1.1 感烟火 灾探测 器、感温火 灾探测 器、消 火栓 水压监 测传感 器、白 蚁监 测终端、水位 传感器、雨量传感 器等 感知 终端 应选 用微功 率短 距离 无线 电发 射设备，且 安装 地点 信号 强 度 RSRP 应 大于-100 dBm、SINR 应大 于0 dB。DB3302/T 1162 2024 2 5.1.2 数字摄 像机 可选 用枪 型摄 像机、半球 摄像 机或 球型 摄像机、枪 球一 体摄 像机、全景 摄像 机等。5.1.3 入侵报 警探测 器可 选用雷 达式微 波探测 器、主动式 红外探 测器、被动 式红外 探测器、开关 式 探测器、超声 波探 测器、声 控探测 器、振动 探测 器、玻璃破 碎探 测器、电 场感 应式探 测器、电 容变 化探 测器、视频 探测 器、超声 波被 动红外 双鉴 探测 器、地 波 微振动 探测 器、电 子围 栏、泄露电 缆、振 动电 缆 等。5.1.4 感烟火 灾探 测器、感 温火 灾探测 器宜 选用 点型 探测 器。5.1.5 白蚁监 测终 端 应 根据 白蚁 危害等 级选用。注：白蚁危害等级见 GB/T 51253。文物建 筑 5.2 文物建 筑类 不可 移动 文物 可选用 表1 规定 的感 知终 端。表1 文物建 筑类 不可 移动 文物 安全感 知终 端的 选用 感知终端 安装要求 文物建筑 居住场所 办公场所 展陈场所 经营场所 宗教祭祀 交通设施 其它a 未利用 数字摄像机 6.1.1 入侵报警探测器 6.1.2-图像型火灾探测器 6.2.1-电气火灾监控 探测器 6.2.2-可燃气体探测器 6.2.3-感烟火灾探测器 6.2.4-感温火灾探测器 6.2.5-手动火灾报警按钮 6.2.6-声光报警器 6.2.7-消火栓水压监测传感器 6.2.8 白蚁监测终端 6.3.1 水位传感器 6.3.2-雨量传感器 6.3.3-注：“”表示应选用，“”表示宜选用，“-”表示不 选用。a 指古井、堰坝、牌坊、石碾等。古遗址 及古 墓葬 5.3 古遗址 及古 墓葬 类不 可移 动文物 可选 用表2规 定的 感 知终端。表2 古遗址 及古 墓葬 类不 可移 动文物 安全 感知 终端 的选 用 感知终端 安装要求 古遗址及古墓葬 展陈场所 未利用 数字摄像机（安防监控）6.1.1 入侵报警探测器 6.1.2 白蚁监测终端 6.3.1-水位传感器 6.3.2-雨量传感器 6.3.3-注：“”表示应选用，“”表示宜选用，“-”表示不 选用。石窟寺 及石 刻（壁画）5.4 DB3302/T 1162 2024 3 石窟寺 及石 刻（壁画）类 不可移 动文 物可 选用 表3 规定的 感知 终端。表3 石窟寺 及石 刻（壁画）类 不可移 动文 物安 全感 知终 端的选 用 感知终端 安装要求 石窟寺及石刻（壁画）展陈场所 未利用 数字摄像机（安防监控）6.1.1 入侵报警探测器 6.1.2 白蚁监测终端 6.3.1-水位传感器 6.3.2-雨量传感器 6.3.3-注：“”表示应选用，“”表示宜选用，“-”表示不 选用。6 终端安装 安全防 范 6.1 6.1.1 数字摄 像机 数字摄 像机 的安装 应 符合 表4 的 规定。表4 数字摄 像机 的安装 安装位置 安装要求 技术要求 外部周界、内部公共区域（如通道、走廊、天井等）、文物本体 室外安 装 时，安 装高 度 宜 3.5 m；室内安 装 时，安装高度宜 2.5 m。监控区域应有效覆盖保护区域、部位和目标，满足场景监控或目标特征识别的需求。图像尺寸水平分辨率 1920，垂直分辨率 1080 编码格式应满足 GB/T 28181 要求。安装数量 根据现场布局确认 对于文物库房、展陈有定级文物的展厅等，可选择有拾音功能的数字摄像机 居住场所类文物建筑安装时应保护居民隐私 6.1.2 入侵报 警探 测器 入侵报 警探 测器 的安装 应 符合表5 的 规定。表5 入侵报 警探 测器 的安 装 安装位置 安装要求 技术要求 外部周界以及文物库房、展厅与外界连通处 等 感应外来入侵的位置 共享同一指示装置（如声光报警器）的探测器应 10个。外部周界入侵防御的每个防区长度应 100 m。地波微振动探测器应避开文物遗存范围 5 m 10 m，可地埋或制作窨井安装；地埋安装时，埋于地下 1.5 m 2 m。具有替换监测、防拆功能，报警周期 2s，且反应时间应不大于探测及延迟的总时间。地波微振动探测器：探测范围：挖掘情况下，半径 30 m；爆破情况下，半径100 m；最高工作温度70，最低 工作温度-10；防护等级不低于 IP66。宜安装在能使入侵者横向穿过探测区的地方 安装数量、安装高度等根据现场 布局确认 展厅内的定级可移动文物 应 单独安装 A A DB3302/T 1162 2024 4 消防安 全 6.2 6.2.1 图像型 火灾 探测 器 图像型 火灾 探测 器的 安装 应符合 表6 的规 定。表6 图像型 火灾 探测 器 的 安装 安装位置 安装要求 技术要求 明火区域如点灯、燃香 的外围建筑、廊桥通道 视场角应覆盖探测区域，探测窗口应避免光源直接照射，探测视角内不应存在遮挡物。图像尺寸不小于 256 192。从发生火灾到发出火灾报警信号的响应时间 20 s。探测范围内，火点侦测范围 不小于 0.2 m 0.2 m。调试时方可安装 探测器。调试前，探测器应妥善保管并采取防尘、防潮、防腐措施 6.2.2 电气火 灾监 控 探 测器 电气火 灾监 控 探 测器 的安装 应符 合表7 的 规定。表7 电气火 灾监 控 探 测器 的安 装 安装位置 安装要求 技术要求 总配电室、各前端配电箱处 安装在配电箱和电气控制柜内部，电源进线宜安装在开关下端口。监测用 电回 路末端，对 引发电 气火灾 的主 要因素 进行不间断监测分析，监测数据实时上传。电压、电流、功率、电能等数据采集精度为1。数据采用无线传输方式时，电池使用寿命 3 年。6.2.3 可燃气 体探 测器 可燃气 体探 测器 的安装 应 符合表8 的 规定。表8 可燃气 体探 测器 的安 装 安装位置 安装要求 技术要求 内部使用可燃气体区域（如厨房）天然气（甲烷）型探测器距释放源顶部 0.3 m。液化气（丙烷）型探测器距释放源底部 0.3 m。可燃气 体一 级低限 报警 值范围 为 5 LEL 25LEL，监测数据实时上传，并同时进行声光报警。距释放源正前方 1 m 处的报警 声音 80dB(A)。6.2.4 感烟火 灾探 测器 感烟火 灾探 测器 的安装 应 符合表9 的 规定。表9 感烟火 灾 探 测器 的安 装 安装位置 安装要求 技术要求 建筑内密闭式走廊、密闭空间内部 安装高度 12 m。安装倾斜角 45。安装间距 15 m。符合 GB 20517 2006 中第 4 章的 规定。发生报警时，监测数据实时上传。6.2.5 感温火 灾探 测器 DB3302/T 1162 2024 5 感温火 灾探 测器 的安装 应 符合表10 的规 定。表10 感温火 灾探 测器 的安 装 安装位置 安装要求 技术要求 建筑内密闭式走廊、密闭空间内部 安装高度根据现场环境及其灵敏度而定。安装倾斜角 45。安装间距 10m。安装位置周边无遮挡。符合 GB 30122 2013 中第 4 章的 规定。发生报警时，监测数据实时上传。6.2.6 手动火 灾报 警按 钮 手动火 灾报 警按 钮的 安装 应符合 表11 的规 定。表11 手动火 灾报 警按 钮 的 安装 安装位置 安装要求 技术要求 建筑每个出入口、公共区域的显眼处 从建筑任何位置距最近报警按钮 30 m。壁挂安装时，距离地面高度 1.3 m 1.5 m，且有明显标志。每个防火分区至少 安装 1 个，步行距离 30 m。数据采用无线传输方式 时，电池使用寿命应 3 年。文物建筑面积小 的，宜设置单点触发 手动火灾报警按钮应与声光报警器（见6.2.7）对应安装 注：无线手动火灾报警按钮为单点触发，传统火灾自动报警系统火灾报警按钮为双点触发。6.2.7 声光报 警器 声光报 警器 的安装 应 符合 表12的 规定。表12 声光报 警器 的安 装 安装位置 安装要求 技术要求 每 个 楼 层 楼 梯口、消防电梯前室、建筑内部拐角 或 报 警 区 域明显部位 壁挂安装时，底边距地面高度 2.2 m，且不宜与安全出口指示标志灯具设置在同一面墙上。声 信 号 至 少 在一 个 方 向 上 3 m 处 的 声压级应 75 dB(A)，且任意方向上 3 m 处声压级应 120 dB(A)。声音报警变调周期 0.2 s 5.0 s。闪光频率 1Hz 2Hz。光信号在 100 lx 500 lx 环境 光线下，25 m 处清晰可见。状态监测数据实时上传。声光报警器 应与手动火灾报警按钮（见6.2.6）对应安装 6.2.8 消火栓 水压 监测 传感 器 消火栓 水压 监测 传感 器的 安装应 符合 表13 的 规定。表13 消火栓 水压 监测 传感 器 的 安装 安装位置 安装要求 技术要求 消火栓 安 装 位 置 防 潮、防 水，避 免 阳 光 直 射，且采样口避免水流冲击。能 监 测 出 水 告 警、开 盖 告 警、破 坏 告 警、水 压 等，水压监测精度为0.5，且监测数据 实时上传。环境监 测 6.3 DB3302/T 1162 2024 6 6.3.1 白蚁监 测终 端 白蚁监 测终 端的 安装 应符 合表14 的 规定。表14 白蚁监 测终 端 的 安装 安装位置 安装要求 技术要求 文物本体及周边 距离建筑外墙基础 0.5m 1m。有散水坡的，距离散水坡 0.1 m 0.5 m。如建筑外墙外分段安装，应与建筑外墙保持同一 水平距离。装置外壁和顶盖与四周紧密接合，不应有积水。白蚁可以自由进出。潮湿、酸性等土壤环境中不易霉变或腐蚀。监测数据实时上传。6.3.2 水位传 感器 水位传 感器 的安装 应 符合 表15 的规 定。表15 水位传 感器 的安 装 安装位置 安装要求 技术要求 文物本体 垂直对准水面，且 密封，防止水侵。测量误差 1，测量频次 3 次/s。最高工作温度 70，最低工作 温度-30。防护等级不低于 IP68。电池使用寿命 3 年。6.3.3 雨量传 感器 雨量传 感器 器的 安装 应符 合表16 的 规定。表16 雨量传 感器 器 的 安装 安装位置 安装要求 技术要求 文物本体附属的监控立杆或预制的水泥基座 传感器底座应水平。测量范围 0 mm/min 8 mm/min。雨滴分辨率 0.01 mm。测量精度 4。防护等级 不低于IP66。A A DB3302/T 1162 2024 7 附录A（资料 性）不可移 动文 物 根据不 可移 动文 物所 处环 境及类 型不 同，不可 移动 文物 可 分为 文物 建筑、古 遗址及 古墓 葬和 石 窟 寺及石刻（壁 画）等 三大 类。根据文物 使用用途不同，文物建筑 可细分为 居住场所、办公 场所、展陈场所、经营场 所、宗教祭祀、交通设施、其他和未利用 等 八小类，古遗址及古墓葬、石窟 寺及石刻（壁画）可 细分 为展 陈场 所和 未利用 等两 小类，见表A.1。表A.1 不可移 动文 物类 型 大类 小类 说明 示例 文物建筑 居住场所 有居民长期居住的场所 陶公山文物建筑群 王家 2 号民宅 办公场所 作为各种办公场所 卢宅 展陈场所 作为博物馆、陈列馆等对外开放场所 新马路25号徐宅 经营场所 作为餐饮、住宿等经营场所 中马路496号朱宅 宗教祭祀 提供宗教或祭祀等活动的场所 韩岭古建筑群-花桐殿 交通设施 提供人行、车行、船行等功能的场所 永安桥及亭 其他 古井、堰坝、牌坊、石碾等 瀛洲接武坊 未利用-秦宅 古遗址及古墓葬 展陈场所 作为博物馆、陈列馆等对外开放场所 龙山古墓葬群 未利用-石窟寺及石刻（壁画）展陈场所 作为博物馆、陈列馆等对外开放场所 梓荫山摩崖石刻 未利用-DB3302/T 1162 2024 8 参考文 献 1 GB/T 11832 翻 斗式 雨 量计 2 GB/T 16571 博 物馆 和 文物保 护单 位安 全防 范系 统要求 3 GB/T 51253 建 设工 程 白蚁危 害评 定标 准 4 GB 4715 点 型感 烟火 灾探测 器 5 GB 4716 点 型感 温火 灾探测 器 6 GB 26851 火灾 声和/或光警 报器 7 GB 50016 建筑 设计 防 火规范 8 GB 50116 火灾 自动 报 警系统 设计 规范 9 GB 50348 安全 防范 工 程技术 标准 10 GB 50394 入侵 报警 系统工 程设 计规 范 11 GB 50395 视频 安防 监控系 统工 程设 计规 范 12 GB 50974 消防 给水 及消火 栓系 统技 术规 范 13 GB 55029 安全 防范 工程通 用规 范 14 XF/T 1463 文 物建 筑 消防安 全管 理 15 DB34/T 3326 文物 建 筑白蚁 防治 技术 规程
