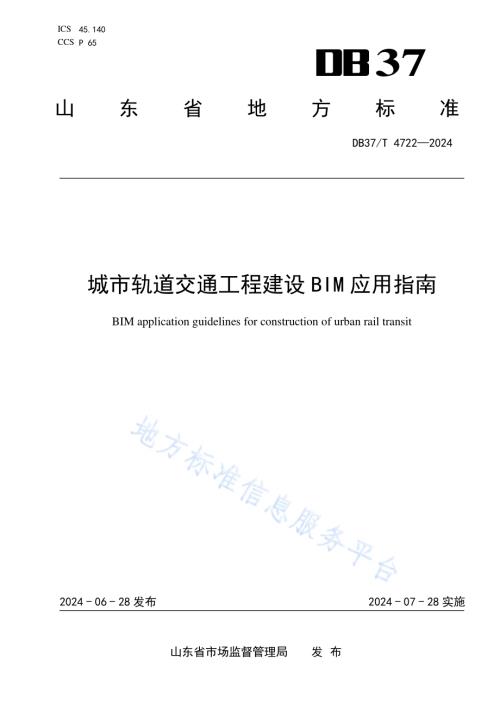

ICS 45.140 CCS P 65 37 山东省地方标准 DB37/T 4722 2024 城市轨道 交通工程 建设 BIM 应用指南 BIM application guidelines for construction of urban rail transit 2024-06-28 发布 2024-07-28 实施 山东省市 场监督 管 理局 发 布 DB37/T 4722 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本原 则.1 5 模 型创 建.1 创建 范围 及内 容.2 5.1 模型 表达.2 5.2 6 模 型应 用.2 可行 性研 究阶 段.2 6.1 勘察 设计 阶段.2 6.2 施工 阶段.3 6.3 竣工 验收 阶段.4 6.4 7 成 果交 付.4 各阶 段模 型细 度.4 7.1 各阶 段BIM 交付.4 7.2 附录A（资 料性）模型 创建范 围及 内容.5 附录B（资 料性）模型 非几何 属性 信息 细度.6 附录C（资 料性）模型 几何信 息细 度.14 附录D（资 料性）成果 交付内 容.20 DB37/T 4722 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由山 东省 交通 运输 厅提出 并组 织实 施。本文件 由山 东省 交通 运输 标准化 技术 委员 会归 口。DB37/T 4722 2024 1 城 市轨道 交通工程 建设 BIM 应用指 南 1 范围 本文件 给出 了城 市轨 道交 通工程 项目 的BIM 模 型创 建、模型 应用 和成 果交 付的 指导建 议。本文件 适用 于基 于BIM 技 术 的城市 轨道 交通 工程 新建、改建、扩 建等 项目。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 38707 城 市轨 道交 通运营 技术 规范 GB 50189 公共 建筑 节能 设计标 准 GB/T 51212 建 筑信 息模 型应用 统一 标准 GB/T 51235 建 筑信 息模 型施工 应用 标准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 几何信 息 geometric information 模型元 素尺 寸、定位 以及 相互关 系的 信息 的总 称。3.2 非几何 信息 non-geometric information 除几何 信息 以外 的所 有信 息的总 称。3.3 模型细 度 level of development(LOD)模型元 素组 织及 几何 信息、非几 何信 息的 详细 程度。来源：GB/T 51235 2017，2.0.3 4 基本原 则 工程建 设BIM 应 用宜 涵盖 工程项 目可 行性 研究 阶段、勘察 设计 阶段、施 工阶 段和竣 工验 收阶 段。4.1 BIM 模 型的 创建、应 用和 交付宜 符合 工程 建设 应用 需求。4.2 工程建 设BIM 应 用宜 制 定BIM 应 用方 案，建立BIM 应用管 理组 织架 构及 管理 机制。4.3 工程建 设BIM 应 用宜 建 立BIM 应 用协 同工 作平 台，采 用统一 数据 标准。工程建 设应用 宜按 照 GB/T 4.4 51212 确定 的基 本规 定内 容进行 建设 各相 关方 的协 同工作、信 息共 享。5 模型创 建 DB37/T 4722 2024 2 创建范 围及 内容 5.1 5.1.1 模型创 建范 围及 内容 可参 考附 录 A 的 内容，并 按照 地铁设 计规 范要 求创 建。5.1.2 模型宜 基于 项目 实际 规划 范围进 行创 建，并 涵盖城 市轨道 交通 工程 保护 区。保护区 宜按 照 GB/T 38707 确定 的保 护区 范围 进行规 划。5.1.3 地质地 层模 型宜 按照 不同 实施阶 段进 行创 建，并可 根据需 要在 同一 阶段 内再 分期实 施。模型表 达 5.2 5.2.1 地上环 境建（构）筑 物模 型的颜 色宜 接近 实物 效果。5.2.2 地质模 型的 颜色 宜体 现地 质分层、岩 土特 征和 地下 水类型。5.2.3 市政管 线模 型的 颜色 宜区 分不同 管道 系统。5.2.4 专业模 型的 颜色 宜满 足模 型展示 的美 观性 和直 观性，并可 区分 各专 业、系统。6 模型应 用 可行性 研究 阶段 6.1 6.1.1 规划符 合性 分析 宜基 于 BIM 模型 及线 网规 划，结合 运营效 益、工程 实施 安全 原则与 城市 环境、风景名 胜、文物 保护 要求，分析 评估 项目 选址 的科 学性与 合理 性，生成 规划 符合性 分析 报告。6.1.2 线站位 规划宜 基于 符合性 规划成 果，结 合城 市交通 枢纽、中心区 和居 民稠密 区分布 要求，分 析线路站 位布 局合 理性，生 成线路 方案 比选 及线 站位 合理性 分析 报告。6.1.3 地质适 宜性 分析 宜基 于 BIM 模型 分析 地质 数据、模 拟地质 概况，规 避不 良工 程地质、水 文地 质地段，生成 地质 适宜 性分 析报告。6.1.4 环境影 响分 析宜 基 于 BIM 模型分 析三 维日 照、自然 采光与 辐射 噪声 等,确定 环 境影响 因素，满 足城市与 区域 环境 保护 相关 规定，生成 环境 影响 分析 报告。6.1.5 景观效 果分 析宜 基 于 BIM 模型体 现城 市轨 道交 通线 路与周 边环 境关 系，分析 不同敷 设方 式车 站区间及 附属 建筑 对城 市环 境景观 方 面 的影 响，生成 景观效 果分 析报 告。6.1.6 征地拆 迁分 析宜 基 于 BIM 模型分 析征 拆指 标，为征 地拆迁 管理 业务 提供 技术 支撑，减少 房屋 和管线拆 迁，保护 文物 和重 要建（构）筑物，生 成征 地拆迁 分析 报告。6.1.7 投资估 算分 析宜 基 于 BIM 算量功 能对 方案 进行 造价 分析，生成 投资 估算 分析 报告。勘察设 计阶 段 6.2 6.2.1 初步设 计 6.2.1.1 控制因 素分 析宜 基 于 BIM 模型，结合 勘察 地质 情况 分析车 站站 位、区间 与地 质、周 边环 境 关系，符 合城 市规 划、城市 综合交 通规 划、环境 保护 和城市 景观 的要 求，输出 控制因 素分 析报 告 及 模 拟 视频文件。6.2.1.2 换乘方 案模 拟宜 基 于 BIM 模型模 拟超 高峰 设计 客流 量，并 根据 规划 线网 的走 向及线 路敷 设 方式展示 换乘 方案，形 成换 乘方案 模拟 比选 报告 及模 拟视频 文件。6.2.1.3 设计方 案比 选宜 基 于 BIM 模型制 定不 同线 路位 置、车站类 型的 设计 方案，根 据线路 特征、运营要求、周 边环 境及 车站 与区间 采用 的施 工方 法等 条件，形成 相应 的设 计方 案比选 报告。6.2.1.4 限界优 化设 计宜 根据 地铁 设计规 范要 求，基 于 BIM 模型开 展限 界碰 撞检 查，优化车 辆限 界、设备限 界和 建筑 限界，提 高设计 质量。6.2.1.5 管线迁 改、交通 疏解 模拟 宜基 于 BIM 模 型检 查、优 化方案，辅 助工 程筹 划，输出管 线改 迁 与交通疏 解方 案报 告及 相关 视频文 件等。DB37/T 4722 2024 3 6.2.1.6 施工工 法模 拟宜 基 于 BIM 模型对 拟采 用的 施工 工法 进行三 维模 拟和 推演，根 据模拟 成果 进 行协调优 化，辅助 施工 工法 论证和 比选。6.2.1.7 建筑能 耗分 析宜 基 于 BIM 模型进 行能 耗模 拟，输出 相关图 表进 行分 析对 比，分析结 果宜 符 合GB 50189 中的 规定，优 化 建筑设 计。6.2.1.8 建筑性 能模 拟分 析宜 基 于 BIM 模 型综 合分 析可 视度、通风 节能 排放 及站 间距 离、实 施条 件、工程投 资，调整 设计 方案，生成 基于 建筑 性能 的专 项分析 模型 及分 项模 拟报 告。6.2.1.9 日照分 析宜 基 于 BIM 模型 进行多 方式 日照 分析，根 据 分析结 果调 整方 案，导出 日 照分析 报 告。6.2.2 施工图 设计 6.2.2.1 设计进 度和 质量 管理 宜基 于 BIM 模 型把 控分 配的 任 务节点，并 确保 项目 信息 在参建 单位 间 的传递。6.2.2.2 多专业 碰撞 检查 及管 线综 合宜根 据设 计规 范，基 于 BIM 模 型检 查构 件空 间位 置关系，输 出 碰撞检查 报告。并根 据碰 撞 检查及 管线 综合 基本 原则，基 于 BIM 模 型检 查模 型 冲突，优 化综 合支 吊架 及 管线排布。6.2.2.3 预留预 埋检 查宜 基 于 BIM 模型校 对各 专业 预埋 预留 孔洞，降低 工期 延误 风险 和质量 隐患，输出预留 预埋 检查 报告。6.2.2.4 装修方 案模 拟宜 基 于 BIM 模型优 化各 专业 与装 修模 型的关 系，输出 装修 比选 方案，避免 装 修与各专 业的 碰撞 冲突。6.2.2.5 工程量 统计 宜基 于 BIM 模 型编制 工程 量清 单与 目标 成本，制定 招标 与采 购计 划，提 高工 程 造价的效 率与 准确 性，生成 预算工 程量 报表。6.2.2.6 三维技 术交 底宜 基 于 BIM 模型表 达空 间位 置、设备 布 局、材 质展 示与 出入 口周 边 环境的 关系，输出漫 游视 频文 件。6.2.2.7 施工图 出图 宜基 于 BIM 模 型设置 项目 标准，按 要求 创建施 工图 设计 模型，输 出施工 图图 纸。施工阶 段 6.3 6.3.1 深化设 计 6.3.1.1 现浇混 凝土 结构 深化 设计 宜基 于 BIM 模 型进 行二 次 结构设 计、预留 孔洞 设计、节点 设计、预埋件设 计，输出 现浇 混凝 土结构 深化 设计 图、工程 量清单。流 程与 结果 宜按 照 GB/T 51235 确定 的 现 浇混凝土 结构 深化 设计 流程 开展，并满 足BIM 应 用交 付成果 要求。6.3.1.2 预制装 配式 混凝 土结 构深 化设计 宜基 于 BIM 模型 进 行预制 构件 拆分、预 制构 件设计、节 点 设计等设 计工 作，输出 工程 量清单、平 立面 布置 图、节点深 化设 计图、构 件深 化设计 图。流程 与 结 果 宜 按照GB/T 51235 确定 的预 制 装配式 混凝 土结 构深 化设 计流程 开展，并 满 足 BIM 应用交 付成 果要 求。6.3.1.3 钢结构 深化 设计 宜基 于 BIM 模型 进行 节点 设计、预 留孔洞、预 埋件 设计、专 业协调，输 出 平立面布 置图、节 点深 化设 计图、工程 量清 单。流程 与结果 宜按 照 GB/T 51235 确定的 钢结 构深 化设 计 流程开展，并 满 足BIM 应用 交付成 果要 求。6.3.1.4 机电深 化设 计宜 基 于 BIM 模型进 行设 备布 置及 管理、参数 复核、支 吊架 设计 及荷载 验算、机电末端 和预 留预 埋定 位，校核系 统合 理性，输 出机 电管线 综合 图、机电 专业 施工深 化设 计图、相 关 专 业配合条 件图 和工 程量 清单。流程 与结 果宜 按照 GB/T 51235 确定 的机 电深 化设 计流程 开展，并 满足 BIM应用交 付成 果要 求。6.3.1.5 装修深 化设 计宜 基 于 BIM 模型进 行龙 骨设 计、家具 设计、装饰 面层 设计 及节 点设计，输 出 装修深化 设计 平面 图、立面 图、节 点深 化设 计图、龙 骨排布 图及 工程 量清 单。6.3.2 施工模 拟 DB37/T 4722 2024 4 6.3.2.1 施工组 织模 拟宜 基 于 BIM 模型将 工序 安排、资 源组 织和平 面 布 置等 信息 与模 型关联，输 出 施工进度、资 源配 置等 计划，指导 模型、视 频、说明 文档等 成果 的制 作与 交底。6.3.2.2 施工工 艺模 拟宜 基 于 BIM 模型进 行土 方工 程、大型 设备及 构件 安装、模 板工 程等施 工工 艺 模拟，输 出资 源配 置计 划、施工进 度计 划等，指 导模 型创建、视 频制 作、文档 编制等 工作。6.3.3 管理应 用 6.3.3.1 安全与 质量 管理 宜基 于 BIM 进行 质量 验收、问 题处 理与分 析，以及 技术 措施 制定、实施 方 案策划、实施 过程 监控 动态 管理、安 全隐 患分 析及 事 故处理 等，确定 质量 验收 及安全 技术 措施 计划。6.3.3.2 进度管 理宜 基 于 BIM 创 建 工作分 解结 构，确定 工程 所需时 间、资源 配置 和进 度 计划，进 行 对比分析、进 度预 警，根据 分析结 果和 预警 信息 调整 后续计 划。6.3.3.3 预算与 成本 管理 宜基 于 BIM 进行 工程 量计 算、分部 分项计 价、工程 总价 计算，以及 成本 计 划制定、合同 预算 成本 计算、项目 采购 实施、竣工 结 算等，输出 招标 清单 项目、招标 控制 价、投 标清 单 项目及投 标报 价单，定 期进 行三算 对比、纠 偏、成本 核算、成本 分析 与考 核工 作。6.3.3.4 现场管 理宜 基 于 BIM 建 立 信息化 人员、机 械、物料、工法 及环 境管 理系 统与 规则，实现 施 工阶段人 员、机械、物 料、工法及 环境 的有 效控 制。竣工验 收阶 段 6.4 6.4.1 竣工验 收宜 将竣 工验 收资 料关联 到 BIM 模 型中，形 成竣工 验收 模型。6.4.2 竣工验 收宜 基 于BIM 模型 进行联 合验 收工 作。6.4.3 竣工验 收宜 检验、筛 选录 入的资 料，删除 冗余 及无 关的过 程信 息。6.4.4 竣工验 收宜 对模 型数 据及 信息进 行分 类存 储，形成 竣工档 案。7 成果交 付 各阶段 模型 细度 7.1 7.1.1 交付物 宜由 各阶 段 BIM 模 型及与 之配 套的 文件 资料 组成，BIM 模 型细 度由 非 几何属 性信 息和 几何信息 组成，细 度等 级可 参考 表 1 的 内容。表1 模型细 度等 级 细度 简称 主要应用阶段 模型细度 100 LOD100 可行性研究阶段 模型细度 200 LOD200 初步设计阶段 模型细度 300 LOD300 施工图设计阶段 模型细度 400 LOD400 施工阶段 模型细度 500 LOD500 竣工验收阶段 7.1.2 模型非 几何 属性 信息 细度 可参考 附 录 B 的 内容。7.1.3 模型几 何信 息细 度可 参考 附录 C 的内 容。各阶 段BIM 交付 7.2 可行性 研究、设 计与 施工 阶段成 果交 付内 容可 参考 附录D 的内 容。DB37/T 4722 2024 5 A A 附录A（资料 性）模型创 建范 围及 内容 模型创 建范 围及 内容 见表A.1。表A.1 模型创 建范 围及 内容 表 工程建设阶段 模型创建范围 模型创建内容 可行性研究阶段 场地 影响区范围内的重要建（构）筑物、市政管线、场地及勘察等模型；配合交通组织和管线搬迁的方案设计模型。土建 车站、区间、车辆基地、控制中心、主变电所等方案设计模型。勘察设计阶段 场地 初步设计阶段提供车站、区间周边现状地上环境建（构）筑物及地下管线和管线搬迁分步模型；施工图设计阶段提供车站、区间、车辆基地、控制中心、主变电所等周边现状的地上环境建（构）筑物和地下管线细化模型。地质 施工图设计阶段提供车站、区间、车辆基地、控制中心、主变电所等周边现状地质模型。土建 初步设计阶段提供车站、区间、车辆基地、控制中心、主变电所等土建模型，车站建筑及主要设备、管理用房布置模型；施工图设计阶段提供车站、区间、车辆基地、控制中心、主变电所等土建模型。设备 提供闸机、售票机、屏蔽门、通信、信号等设备模型；提供车站设备系统模型、设备用房内设备布置模型、强电电缆及暖通、给排水、电气等各系统专业管线布置模型。装修 施工图设计阶段提供车站装修模型、车站各系统模型。施工阶段 场地 提供车站、区间、车辆基地、控制中心、主变电所周边现状的地上环境建（构）筑物及地下管线细化模型。地质 提供车站、区间、车辆基地、控制中心、主变电所周边现状地质模型。土建 提供车站、区间、车辆基地、控制中心等土建模型。设备 提供车站设备系统模型、设备用房内设备布置模型、强电电缆及暖通、给排水、电气等各系统专业管线布置模型。装修 提供车站装修模型、车站各系统模型，包括装修、导向、广告、自动终端等。DB37/T 4722 2024 6 B B 附录B（资料 性）模型非 几何 属性 信息 细度 模型非 几何 属性 信息 细度 见表B.1表B.10。表B.1 建筑基 本信 息细 度表 建筑信息 LOD100 LOD200 LOD300 LOD400 LOD500 备注 项目名称 无 建设地点 无 建设指标 无 建设阶段 无 建设单位信息 无 建筑信息模型提供方 无 其他建设参与方信息-无 建筑类别或等级-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.2 建筑属 性信 息细 度表 建筑属性信息 LOD100 LOD200 LOD300 LOD400 LOD500 备注 识别特征 设施识别 无 空间识别-无 占有识别-无 工作成果识别 无 身份识别-无 通信识别 无 位置特征 地理位置 无 行政区划 无 制造和生产位置-无 楼内位置-无 时间和资金特征 时间和计划-无 投资 无 成本 无 收益 无 来源特征 制造商-无 产品-无 保修-无 运输-无 安装-无 物理特征 数量属性 无 形状属性 无 一维尺寸 无 DB37/T 4722 2024 7 表B.2 建 筑属 性信 息细 度 表（续）建筑属性信息 LOD100 LOD200 LOD300 LOD400 LOD500 备注 物理特征 二维尺寸 无 空间尺寸-无 比值量-无 可回收、可再生-无 化学组成-无 规定含量-无 温度-无 结构荷载-无 空气和其他气体-无 液体-无 质量-无 受力-无 压力-无 磁-无 环境-无 建材检测属性-无 性能特征 测试属性-无 容差属性-无 功能和使用属性-无 强度属性-无 耐久性属性-无 燃烧属性-无 密封属性-无 透气和防潮指标-无 声学属性-无 建材检测属性-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.3 场地地 理信 息及 室外 工程 系统信 息细 度表 场地信息 LOD100 LOD200 LOD300 LOD400 LOD500 备注 场地边界（用地红线）无 现状地形 无 现状道路、广场 无 现状景观绿化/水体 无 现状市政管线-无 新（改）建地形 无 新（改）建道路 无 新（改）建绿化/水体-无 新（改）建室外管线-无 DB37/T 4722 2024 8 表B.3 场 地地 理信 息及 室外工 程系 统信 息细 度表（续）场地信息 LOD100 LOD200 LOD300 LOD400 LOD500 备注 现状建筑物 体量化表达 新（改）建建筑物-体量化表达 气候信息 无 地质条件 无 地理坐标 无 散水/明沟、盖板-无 停车场 无 停车场设施-无 室外消防设备-无 室外附属设施 无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.4 建筑构 件信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 梁、板、柱 材质、规格-无 颜色(RGB)-无 混凝土强度等级-无 钢筋强度-无 保护层厚度-无 墙 材质、规格-无 颜色(RGB)-无 材质强度等级-无 防火等级参数-无 楼梯 栏杆/栏板-无 防滑条-无 安装构件-无 门窗 材质、规格-无 颜色（RGB）-无 防火等级-无 建筑装修 室内构造-无 地板-无 吊顶-无 墙饰面-无 梁柱饰面-无 天花饰面-无 楼梯饰面-无 指示标志-无 家具-无 运输设备 主要设备-无 DB37/T 4722 2024 9 表B.4 建 筑构 件信 息细 度表（续）建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 运输设备 主要设备-无 附件-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.5 给排水 及消 防系 统信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 生活水系统 给水管道-无 管件-无 安装附件-无 阀门-无 仪表-无 水泵-无 设备-无 电子水位警报装置-无 废水系统 废水管道-无 安装附件-无 阀门-无 地漏-无 废水泵-无 污水系统 污水管道-无 安装附件-无 阀门-无 污水泵-无 气体灭火系统 管道-无 阀门-无 灭火剂储存瓶-无 消防水系统 消防管道-无 消防水泵-无 消防水箱-无 阀门-无 管件-无 消火栓-无 喷淋头-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.6 电气系 统信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 动力 桥架-无 桥架配件-无 开关柜-无 DB37/T 4722 2024 10 表B.6 电 气系 统信 息细 度表（续）建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 动力 配电箱-无 环控柜-无 照明 灯具-无 母线-无 开关插座-无 应急照明-无 消防设备-无 供电 开关柜-无 母线-无 电缆支架-无 消防 安装附件-无 监测设备-无 FAS/BAS/综合监控 终端设备-无 接地装置-无 报警装置-无 接地 测试点-无 弱电接地端子箱-无 局部等电位端子箱-无 设备机柜-无 通信、信号 监控设备机柜-无 设备工作台、终端-无 信号维护设备-无 ATC 维护监测设备-无 电源设备-无 桥架-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.7 暖通系 统信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 公共区通风空调系统 风管-无 管件-无 附件-无 风口-无 末端-无 阀门-无 风机-无 空调机组-无 设备管理用房通风空调系统 风管-无 管件-无 DB37/T 4722 2024 11 表B.7 暖 通系 统信 息细 度表（续）建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 设备管理用房通风空调系统 附件-无 风口-无 末端-无 阀门-无 风机-无 空调机组-无 暖通水系统 暖通水管道-无 管件-无 附件-无 阀门-无 仪表-无 冷热水机组-无 水泵-无 冷却塔-无 采暖系统 采暖供回水管道-无 管件-无 附件-无 阀门-无 暖风机-无 散热器-无 空气幕-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.8 车辆段 工艺 设备 系统 信息 细度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 停车 检修库 主库设备-无 运转调度设备-无 修理间及备品库设备-无 清扫机具品库设备-无 检修库 月修库设备-无 吹扫库设备-无 静调库设备-无 大架修库设备-无 电机检修间设备-无 电器检修间设备-无 电子检修设备-无 制动空压机检修间设备-无 车门、窗检修间设备-无 大修备品间设备-无 DB37/T 4722 2024 12 表B.8 车 辆段 工艺 设备 系统信 息细 度表（续）建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 检修库 喷漆库设备-无 车体检修间设备-无 蓄电池间 蓄电池设备间-无 物流仓储设备 物资库设备-无 材料堆场设备-无 其他 汽车库设备-无 救援设备-无 在线检测设备-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.9 主变电 站设 备系 统信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 110 kV/220 kV 线路 导体及绝缘件-无 杆塔及地网-无 110 kV 电缆及附件-无 电缆支架-无 110 kV/220 kV 气体绝缘变电站 进线间隔-无 母联间隔及母线-无 就地控制柜-无 接地及支撑件-无 110 kV/220 kV 主变压器 主变本体-无 主变进线装置-无 中性点装置-无 有载调压装置-无 散热器及附件-无 接地及支撑件-无 36 kV 气体绝缘变电站 间隔本体-无 二次保护设备-无 接地及支撑件-无 33 kV 电缆-无 33 kV 站用变压器 变压器本体-无 温控器-无 接地及支撑件-无 33 kV 电缆-无 无功补偿装置 隔离变压器-无 启动柜-无 功率柜-无 冷却系统-无 35 kV 电缆-无 DB37/T 4722 2024 13 表B.9 主 变电 站设 备系 统信息 细度 表（续）建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 主控制室二次设备 中央信号屏-无 110kV 计量屏-无 通信屏-无 主变测控屏-无 主变保护屏-无 线路保护屏-无 电能质量屏-无 公用信号屏-无 33kV 备自投及 电压互感器并列屏-无 交直流屏-无 线缆-无 注：表中“”表示应具备的信息，“”表示宜具备的信息，“-”表示可不具备的信息。表B.10 安防系 统信 息细 度表 建筑信息/设备 LOD100 LOD200 LOD300 LOD400 LOD500 备注 电视监控系统 总线延伸器-无 室外扬声器-无 广播控制台-无 音频话筒-无 主动红外对射探测器-无 光纤熔接盒-无 固定枪式摄像机-无 球形一体化摄像机-无 报警入侵系统 报警按钮-无 主动对射探测器-无 被动探测器-无 电子脉冲围栏-无 电子脉冲围栏现场主机-无 注：表中“”表示应具备的 信息，“”表示宜具备的信息，“-”表示可不具备的信息。DB37/T 4722 2024 14 C C 附录C（资料 性）模型几 何信 息细 度 模型几 何信 息细 度见 表C.1 表C.4。表C.1 可行性 研究 阶段（LOD100）几何 信息 细度 表 需要录入的对象信息 建模细度 现状场地 宜以二维图形表示场地范围。设计场地 宜以二维图形表示场地范围，应在剖切视图中观察到与现状场地的填挖关系。现状建筑 宜以体量化图元表示。其他 可以二维图形表达。表C.2 初步设 计阶 段（LOD200）几何信 息细 度表 需要录入的对象信息 建模细度 现状场地 等高距宜为 2 m；除非可视化需要，场地及其周边的水体、绿地等景观可以二维区域表达；水文地质条件等非几何信息。设计场地 等高距宜为 2 m；应在剖切视图中观察到与现状场地的填挖关系。道路 道路定位、标高、横坡、纵坡、横断面设计相关内容，可以二维区域表达。墙体 在“类型”属性中区分外墙和内墙；外墙定位基线应与墙体核心层外表面重合，如有保温层，应与保温层外表面重合；内墙定位基线宜与墙体核心层中心线重合；如外墙跨越多个自然层，宜按单个墙体建模；除了竖向交通围合墙体，内墙不宜穿越楼板建模；外墙外表皮应被赋予正确的材质。板 根据设计意图建模。门窗 门窗可使用精细度较高的模型。柱子 非承重柱子应归类于“建筑柱”，承重柱子应归类于“结构柱”，应 在“类型”属性中注明；除非有特定要求，柱子不宜按照施工工法分层建模；柱子截面应为柱子外廓尺寸。楼梯 楼梯栏杆扶手可简化表达。垂直交通设备 如无可视化需求，可以二维表达，但应输入足够的非几何信息。栏杆或栏板 可简化表达。空间或房间 空间或房间的高度设定应遵守现行法规和规范；空间或房间面积宜标注为建筑面积，当确有需要标注为使用面积时，应在“类型”属性中注明“使用面积”；空间或房间的面积，应为模型信息提取值，不得人工更改。梁 根据设计意图建模。家具 如无可视化需求，可以二维表达，但应输入足够的非几何信息。其他 其他建筑构配件可按照需求建模；建筑设备可以简单几何形体替代，但应表示出最大占位尺寸。DB37/T 4722 2024 15 表C.3 施工图 设计 阶段（LOD300）几何 信息 细度 表 需要录入的对象信息 建模细度 现状场地 等高距宜为 1 m；除非可视化需要，场地及其周边的水体、绿地等景观可以二维区域表达。设计场地 等高距宜为 1 m；应在剖切视图中观察到与现状场地的填挖关系；项目设计的水体、绿化等景观设施应建模。道路及市政 建模道路及路缘石；建模现状必要的市政工程管线。墙体 在“类型”属性中区分外墙和内墙；墙体核心层和其他构造层可按独立墙体类型分别建模；外墙定位基线应与墙体核心层外表面重合，无核心层的外墙体，定位基线应与墙体内表面重合，有保温层的外墙体定位基线应与保温层外表面重合；内墙定位基线宜与墙体核心层中心线重合，无核心层的外墙体，定位基线应与墙体内表面重合；如外墙跨越多个自然层，墙体核心层应分层建模，饰面层可跨层建模；内墙不应穿越楼板建模，核心层应与接触的楼板、柱等构件的核心层相衔接，饰面层应与接触的楼板、柱等构件的饰面层对应衔接；应输入墙体各构造层的信息，构造层厚度不小于 3 mm 时，应 按照实际厚度建模；必要的非几何信息，如防火、隔声性能、面层材质做法。板 应输入楼板各构造层的信息，构造层厚度不小于 5 mm 时，应 按照实际厚度建模；楼板的核心层和其他构造层可按独立板类型分别建模；主要的无坡度板建筑完成面应与标高线重合；必要的非几何属性信息，如特定区域的防水、防火等性能。屋面 应输入屋面各构造层的信息，构造层厚度不小于 3 mm 时，应 按照实际厚度建模；楼板的核心层和其他构造层可按独立楼板类型分别建模；平屋面建模应考虑屋面坡度；坡屋面与异形屋面应按设计形状和坡度建模，主要结构支座顶标高与屋面标高线宜重合；必要的非几何属性信息，如防水保温性能等。地面 地面可用楼板或通用形体建模替代，但应在“类型”属性中注明“地面”；地面完成面与地面标高线宜重合；必要的非几何属性信息，如特定区域的防水、防火等性能。门窗 门窗可使用精细度较高的模型；应输入外门、外窗、内门、内窗、天窗、各级防火门、各级防火窗、百叶门窗等非几何信息。柱子 非承重柱子应归类于“建筑柱”，承重柱子应归类于“结构柱”，应在“类型”属性中注明；柱子宜按照施工工法分层建模；柱子截面应为柱子外廓尺寸；外露钢结构柱的防火防腐等性能。楼梯或坡道 楼梯或坡道应建模，并应输入构造层次信息；平台板可用楼板替代，但应在“类型”属性中注明“楼梯平台板”。DB37/T 4722 2024 16 表C.3 施 工图 设计 阶段（LOD300）几何 信息 细度 表（续）需要录入的对象信息 建模细度 垂直交通设备 可采用生产商提供的成品信息模型，但不应指定生产商；必要的非几何属性信息，包括梯速，扶梯角度，电梯轿厢规格、特定使用功能（消防、无障碍、客货用等）、联控方式、面板安装、设备安装等方式等。栏杆或栏板 应建模并输入几何信息和非几何信息。空间或房间 空间或房间的高度设定应遵守现行法规和规范；空间或房间的面积宜标注为建筑面积，当确有需要标注为使用面积时，应在“类型”属性中注明“使用面积”；空间或房间的面积，应为模型信息提取值，不得人工更改。梁 应按照需求输入梁系统的几何信息和非几何信息。给排水系统 设备、金属槽盒等应具有空间占位尺寸、定位等几何信息。设计阶段可采用生产商提供的成品信息模型（应为通用型产品尺寸）；影响结构构件承载力或钢筋配置的管线、孔洞等应具有位置、尺寸等几何信息；设备、金属槽盒等还应具有规格、型号、材质、安装或敷设方式等非几何信息；大型设备还应具有相应的荷载信息。动照系统 设备、金属槽盒等应具有空间占位尺寸、定位等几何信息。设计阶段可采用生产商提供的成品信息模型（应为通用型产品尺寸）；影响结构构件承载力或钢筋配置的管线、孔洞等应具有位置、尺寸等几何信息；设备、金属槽盒等应具有规格、型号、材质、安装或敷设方式等非几何信息；大型设备还应具有相应的荷载信息。通信系统 应按照专业需求输入全部设备的外形控制尺寸和安装控制间距等几何信息及非几何信息，输入全部管线的空间占位控制尺寸和主要空间分布；影响结构的各种竖向管井的占位尺寸；影响结构的各种孔洞位置和尺寸。接地系统 应输入空间占位控制尺寸和主要空间分布。FAS/BAS/综合监控 应按照专业需求输入全部设备的外形控制尺寸和安装控制间距等几何信息及非几何信息，输入全部管线的空间占位控制尺寸和主要空间分布；影响结构的各种竖向管井的占位尺寸；影响结构的各种孔洞位置和尺寸。暖通空调系统 应按照专业需求输入全部设备（如水泵、水箱、空调机组等）的外形控制尺寸和安装控制间距等几何信息及非几何信息，输入给排水管道的空间占位控制尺寸和主要空间分布；影响结构的各种竖向管井的占位尺寸；影响结构的各种孔洞、集水坑位置和尺寸。暖通水系统 设备、金属槽盒等应具有空间占位尺寸、定位等几何信息。设计阶段可采用生产商提供的成品信息模型（应为通用型产品尺寸）；影响结构构件承载力或钢筋配置的管线、孔洞等应具有位置、尺寸等几何信息；设备、金属槽盒等还应具有规格、型号、材质、安装或敷设方式等非几何信息；大型设备还应具有相应的荷载信息。消防系统 设备，包括防火门、火灾自动喷水泵、消防栓、消防锤、灭 火器等设备及其附属部分，应按要求输入几何信息、定位、工程量、类型信息和安装信息；管道，按要求输入几何信息、定位、材料、类型和安装信息。DB37/T 4722 2024 17 表C.3 施 工图 设计 阶段（LOD300）几何 信息 细度 表（续）需要录入的对象信息 建模细度 家具 设备、金属槽盒等应具有空间占位尺寸、定位等几何信息。设计阶段可采用生产商提供的成品信息模型（应为通用型产品尺寸）；影响结构构件承载力或钢筋配置的管线、孔洞等应具有位置、尺寸等几何信息；设备、金属槽盒等还应具有规格、型号、材质、安装或敷设方式等非几何信息；大型设备还应具有相应的荷载信息。其他 其他建筑构配件可按照需求建模；建筑设备可以简单几何形体替代，但应表示出最大占位尺寸。表C.4 施工阶 段（LOD400）几何 信息细 度表 需要录入的对象信息 建模细度 现状场地 等高距宜为 0.5 m。设计场地 等高距宜为 0.5 m；应在剖切视图中观察到与现状场地的填挖关系。道路及市政 建模道路及路缘石；建模现状必要的市政工程管线。墙体 在“类型”属性中区分外墙和内墙；墙体核心层和其他构造层可按独立墙体类型分别建模；外墙定位基线应与墙体核心层外表面重合，无核心层的外墙体，定位基线应与墙体内表面重合，有保温层的外墙体定位基线应与保温层外表面重合；内墙定位基线宜与墙体核心层中心线重合，无核心层的外墙体，定位基线应与墙体内表面重合；内墙不应穿越楼板建模，核心层应与接触的楼板、柱等构件的核心层相衔接，饰面层应与接触的楼板、柱等构件的饰面层对应衔接；应输入墙体各构造层
