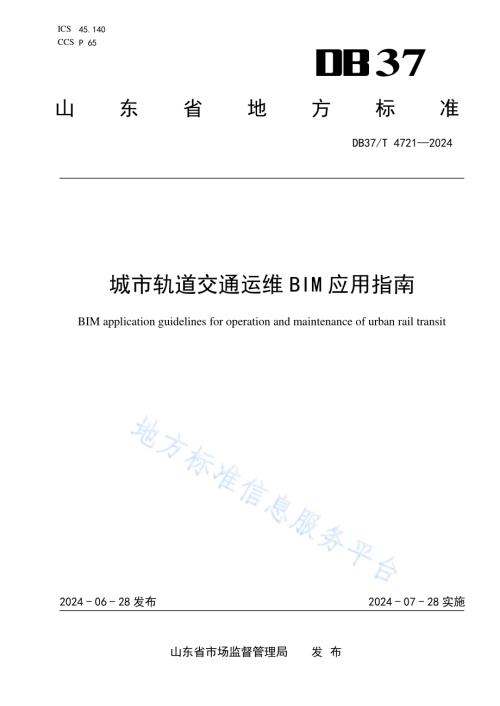

ICS 45.140 CCS P 65 37 山东省地方标准 DB37/T 4721 2024 城市轨道 交通运维BIM 应用指南 BIM application guidelines for operation and maintenance of urban rail transit 2024-06-28 发布 2024-07-28 实施 山东省市 场监督 管 理局 发 布 DB37/T 4721 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 符 号和 缩略 语.1 5 基 本原 则.1 6 运 维模 型.2 模型 创建.2 6.1 模型 命名.2 6.2 7 空 间管 理.2 8 资 产管 理.2 9 维 保管 理.3 10 安 全管 理.3 11 应 急管 理.3 12 能 源管 理.4 附录A（资 料性）运维BIM 应 用流 程图.5 DB37/T 4721 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承 担 识别 专利 的责任。本文件 由山 东省 交通 运输 厅提出 并组 织实 施。本文件 由山 东省 交通 运输 标准化 技术 委员 会归 口。DB37/T 4721 2024 1 城 市轨道 交通运维 BIM 应 用指南 1 范围 本文件 给出了 城市 轨道交 通工程 运维阶 段空 间管理、资产 管理、维保 管理、安全管 理、应 急管 理、能源管 理BIM 应 用的 指导 意 见。本文件 适用 于城 市轨 道交 通基于BIM 技术 的运 维管 理 工作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 51212 建 筑信 息模 型应用 统一 标准 GB/T 51269 建 筑信 息模 型分类 和编 码标 准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 运维管 理系 统 operation and maintenance management system 基于软 件平 台，通 过专 用 的接口 设备 与若 干子 系统 接口，采 集各 子系 统的 数 据，实现 在同 一工 作站上管理 多个 专业，调 度、协调和 联动 多系 统的 集成 系统。3.2 模型细 度 level of development(LOD)模型元 素组 织及 几何 信息、非几 何信 息的 详细 程度。来源：GB/T 51235 2017，2.0.3 4 符号和 缩略 语 下列缩 略语 适用 于本 文件。BIM：建筑 信息 模型（building information model）5 基本原 则 运维模 型的建 立宜 基于竣 工验收 模型进 行信 息增删、附加 关联运 维信 息等工 作，宜 将设计、施工 5.1 及历史 运维 信息 关联 到相 关模型 元素。运维阶 段BIM 应 用宜 配备 具有 BIM 技 术应 用能 力的 运营人 员。5.2 运维管 理系 统可 导入 竣工 验收模 型，实现 基 于BIM 的运维 管理。5.3 运维管 理系统 宜包 含空间 管理、资产管 理、维保管 理、安 全管理、应 急管理、能源 管理等 模 块，5.4 工作流 程可 参考 附 录A。DB37/T 4721 2024 2 运维阶 段产 生的 数据 宜按 标准的 数据 格式 采集 和管 理。5.5 6 运维模 型 模型创 建 6.1 6.1.1 运维模 型宜 根 据GB/T 51212、GB/T 51269 和 任务 的 需要创 建。6.1.2 运维模 型的 创建 宜保 证数 据真实、完 整、有效。6.1.3 当城市 轨道 交通 工程 发生 装修、改扩 建时，宜 重新 创建或 修改 运维 模型。6.1.4 当购置 新设 备、设备 更新 或更新 工作 流程 时，运维 模型宜 随着 设施 设备 变化 及时更 新。6.1.5 运维模 型的 模型 细度 等级 代号及 模型 深度 参见 表 1。表1 模型细 度等 级代 号及 模型 深度 代号 工程阶段 模型深度 LOD500-1 运维初期 物体的实际外形以及详细的工程资料编码、设备编号、资产编码等信息 LOD500-2 运维交付 物体的实际外形以及详细的工程资料编码、设备编号、资产编码等信息，并结合运维管理过程中空间、资产、工程对象的变化，与城市轨道交通实体保持一致 模型命 名 6.2 6.2.1 运维模 型及 构件 的命 名宜 简明且 易于 辨识。6.2.2 运维模 型文 件名 称宜 由工 程简称、运 维年 度、文件 类型和 应用 成果 类型 依次 组成。6.2.3 运维模 型名 称宜 由项 目编 号、项 目名 称、专 业代 码、自定 义描 述组 成，其 间 宜以分 割线“-”隔开。6.2.4 模型元 素名 称宜 由专 业代 码、位 置、对象 名称 和自 定义描 述依 次组 成。6.2.5 模型视 图名 称宜 由位 置、视图名 称和 自定 义描 述依 次组成。7 空间管 理 空间管 理宜 包括 空间 规划、空间 分配、空 间管 理等 内容。7.1 空间管 理的 数据 准备 宜包 括运维 模型，空 间的 分类、利用、租 赁等 管理 信息。7.2 空间管 理的 工作 流程 可参 考图 A.1。7.3 基于BIM 的 空间 管理 可通 过 BIM 三维 可视 化功 能对 建筑空 间使 用做 出有 效地 调度与 管控。7.4 基于 BIM 的空 间管 理在 规 划站内 及周 边的 商业 空间 时，宜 通过 运维 模型 三维 可视化 功能，保 证 各 7.5 商业空 间具 有较 好的 可达 性、安 全性 与导 向性。基于 BIM 模型 对空 间进 行 合理分 配，方便 查看 和统 计各类 空间 信息，并 动态 记录分 配信 息，提 高 7.6 空间的 利用 率。空间管 理成 果宜 包括 空间 规划、空间 管理 报告 以及 后期管 理规 划等。7.7 8 资产管 理 资产管 理宜 包括 辅助 分析 决策、基 于BIM 资产 管理 计划和 资产 移交 等内 容。8.1 资产管 理的 数据 准备 宜包 括运维 模型、资 产分 类与 编码和 资产 移交 数据 等内 容。8.2 资产管 理的 工作 流程 可参 考图 A.2。8.3 DB37/T 4721 2024 3 资产管 理宜 基于 运维 管理 系统进 行城 市轨 道资 产信 息查询、定 位及 可视 化展 示。8.4 运维管 理系统 宜实 时采集 和更新 资产管 理信 息，并 预留数 据接口 与资 产更新 的相关 系统进 行 数 据 8.5 交互。资产管 理成 果宜 包括 资产 管理计 划、资产 管理 数据 库、资 产报 表等。8.6 9 维保管 理 维保管 理宜 包括 设施 设备 巡检、检修 及运 行监 测等 内容。9.1 维保管 理的数 据准 备宜包 括运维 模型、设施 设备台 账、设 备维保 参数、维修 规程和 其他智 能 化 系 9.2 统的管 理数 据等 内容。维保管 理的 工作 流程 可参 考图 A.3。9.3 维保管 理宜 将维 保规 程关 联到运 维模 型和 运维 管理 系统中。9.4 维修人 员可 通 过BIM 可视 化环 境 明确 维修 工作 内容 及设备 故障 位置，完 成维 修任务。9.5 运维管 理系 统可 收集 设备 状态信 息以 及在 维保 过程 中产生 的数 据信 息，生成 设备信 息统 计报 告。9.6 巡检计 划宜 基于 运维 管理 系统制 定，并将 现场 巡检 状况反 馈至 运维 管理 系统。9.7 实施设 施设 备检 修前，宜 结合运 维管 理系 统中 的运 维模型、设 备原 始资 料、设 施台账、图 纸信 息、9.8 操作规 程等 数据 做好 设施 设备的 基础 管理 工作。维保管 理成 果宜 包括 维保 管理计 划、日常 巡检 记录、维护 保养 记录 及问 题处 理记录 等。9.9 10 安全管 理 安全管 理宜 包括 危险 源定 位、安 全施 工、安全 监测、安全 隐患 数据 库、安全 培训知 识库 等内 容。10.1 安全管 理的 数据 准备 宜包 括运维 模型、安 全设 备信 息和安 全管 理数 据等 内容。10.2 安全管 理的 工作 流程 可参 考图 A.4。10.3 运维管 理系 统宜 基于 运维 模型，明确 安全 施工 范围，确认周 边设 施设 备安 全防 护及人 员防 坠 落 等 10.4 措施。运维管 理系 统可 在运 维模 型中观 察周 边环 境、查 找 安全设 备，为 快速 疏散、处 理事故 提供 重要 信 10.5 息。运维管 理系 统可 利 用 BIM 技术实 现危 险源 精确 定位，及时 将危 险源 信息 流转 到各个 部门，制 定 高 10.6 效的防 控措 施。运维管 理系 统可 利 用 BIM 技术，实现 安全 隐患 数据 库的可 视化。10.7 安全检 查制 度宜 基于 运维 管理系 统中 的维 修记 录、检查记 录等 集成 信息 进行 完善。10.8 安全教 育视 频宜 基于 运维 模型制 作，实现 安全 教育 可视化。10.9 安全管 理宜 基于 运维 模型 制作可 视化 最优 逃生 路径，在乘 客资 讯系 统循 环播 放。10.10 运维管 理系 统中 的安 全培 训知识 库，可为 工作 人员 学习安 全知 识，开展 安全 教育提 供平 台。10.11 安全管 理成果 宜包 括安全 管理计 划、日 常巡 检记录、安全 检查复 查记 录、重 大事件 报告以 及 问 10.12 题处理 记录 等。11 应急管 理 应急管 理宜 包括 应急 响应、基 于 BIM 的应 急方 案和 应急演 练等 内容。11.1 应急管 理的 数据 准备 宜包 括运维 模型、应 急管 理器 材 设备信 息和 各类 突发 事件 影响分 析报 告 等 内 11.2 容。DB37/T 4721 2024 4 应急管 理工 作流 程可 参考 图 A.5。11.3 运维管 理系 统宜 对车 站内 设备设 施运 行状 态和 人员 活动情 况进 行实 时信 息采 集。11.4 运维管 理系 统宜 向应 急人 员提供 详细 的空 间信 息，对数据 信息 进行 分类 检索，确定 灾害 的 影 响 范 11.5 围，并 能识 别疏 散线 路和 危险区 域之 间的 位置 关系。应急管 理宜 基于 运维 模型，模拟工 程对 象发 生自 然灾 害或意 外事 故的 过程、应急 响应、灾 毁 评 估、11.6 应急救 援、应急 处置 等典 型场景，优 化应 急预 案，并将优 化后 的应 急预 案更 新到模 型。进行防 灾规 划时，运 维管 理系统 宜按 照车 站建 筑平 面分级、分 区显 示本 站的 详细信 息。11.7 救援人 员可 启动 运维 管理 系统中 的应 急管 理预 案，指导人 员进 行安 全疏 散。11.8 基于运 维模 型，提 供安 全 疏散过 程中 所需 的设 施部 署、应急 物资 的存 储位 置 及周围 环境、楼梯 及 11.9 安全通 道的 位置 等外 部环 境。应急管 理成 果宜 包括 应急 管理预 案、应急 处置 方案 以及应 急处 置方 案实 施报 告等内 容。11.10 12 能源管 理 能源管 理宜 包括 能耗 监测、能耗 分析 等内 容。12.1 能源管 理的 数据 准备 宜包 括运维 模型、空 间及 房间 的 模型文 件中 关于 能源 管理 的设施 设备 和 能 源 12.2 分类数 据等 内容。能源管 理的 工作 流程 可参 考图 A.6。12.3 运维管 理系 统宜 采集 日常 使用中 不同 分类 的能 源管 理数据。12.4 能源管 理宜基 于运 维管理 系统，按照能 耗分 区、能 耗密度、能耗 指标 等分析 能耗使 用历史 数 据，12.5 调节能 耗使 用。能源管 理的 成果 宜包 括管 理计划、能 耗监 测报 告以 及后期 管理 规划 等。12.6 DB37/T 4721 2024 5 A A 附录A（资料 性）运维BIM 应 用流 程图 本附录 以流 程图 的形 式对 各应用 点的 工作 流程 予以 阐述，在于 帮助 标准 使用 者 理解标 准正 文中 的 相关内容。运 维BIM 应 用流 程 图见图A.1 图A.6。空间 管理 流 程图运营单位处理各类空间的分类、使用、租赁等管理信息制定空间规划并输入运维管理系统合理管控出入口、通道、站台层、站厅层、设备用房、商业用房等空间查看、记录、更新运维管理平台的各类空间信息统计并分析轨道交通各类空间信息归档至运维管理系统是否准确完整运维模型空间规划将各类空间管理信息输入运维管理系统否是空间规划动态空间管理报告及后期管理规划空间管理信息开始结束 图A.1 空间管 理流 程图 资产 管理流 程图运营 单位整理城市轨道交通资产管理数据输入运维管理平台基于三维模型记录资产信息的更新、替换、维护等过程是否准确完整运维模型资产移交数据资产分类与编码资产管理数据数据收集将设施设备资产信息输入运维管理系统否是进行资产评估、资产规划、投资决策等否是资产管理计划资产报表是否准确完整BIM 模型开始结束 图A.2 资产管 理流 程图 DB37/T 4721 2024 6 维保 管理流 程图运营 单位形成运维管理平台的数据库编制设施设备维保管理计划并输入运维管理平台设施设备日常巡检设施设备远程可视化巡检设施设备定期维护保养基于三维模型确定问题设施设备及其位置收集问题设施设备数据，辅助问题原因分析及时处理设施设备问题问题处理记录与归档否是是否出现损坏、故障等问题是否准确完整运维模型设施设备台账其他智能化系统的管理数据日常巡检纪录问题处理记录维保管理计划数据收集将设施设备台账与 其他智能化系统的管理数据输入运维管理平台否是维护保养纪录开始结束 图A.3 维保管 理流 程图 安全 管理 流 程图运营 单位设施设备安全管理计划隐患排查与治理计划工作环境检查计划计划归档是否准确完整运维模型安全设备信息安全管理数据安全管理计划数据收集分析安全管理数据否是开始结束制定安全管理体制监督机制将安全管理计划输入运维管理平台总结安全管理问题线路巡查检修制度设施设备检修保养制度安全检查复查检制度配备资金与人员组织人员培训学习器材设备定期检查可视化整体逃生路径安全管理问题记录与归档日常巡检记录重大事件报告及问题处理记录安全检查复查记录 图A.4 安全管 理流 程图 DB37/T 4721 2024 7 应急 管理 流 程图运营 单位将设施设备管理信息输入运维管理系统制定应急管理预案并输入运维管理系统重点区域实时监管应急预案模拟演练器材设备定期检查基于三维模型定位事故发生区域分析事故并实施应急处置方案发布推送应急信息并疏导客流事故处置记录与归档否是是否发生突发事件是否准确完整运维模型应急管理器材设备信息突发事件影响分析报告应急处置方案实施报告应急处理方案应急管理预案数据收集将设施设备管理信息输入运维管理系统否是开始结束 图A.5 应急管 理流 程图 能源 管理流 程图运营 单位汇总分析能耗数据自动调节能源使用情况定时调节能源参数自动调整运行方案预测未来能耗使用情况是否准确完整运维模型能源管理设备信息能源分类数据能耗监测报告数据收集将设备能耗信息传输至数据库否是开始能源管理计划历史能耗数据后期管理规划结束 图A.6 能源管 理流 程图
