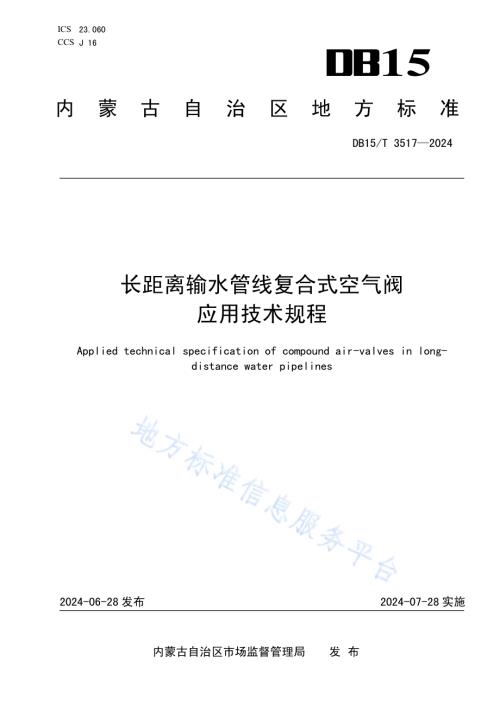

ICS 23.060 CCS J 16 15 内蒙古自治区地方标准 DB15/T 3517 2024 长距离输 水管线复 合式空气 阀 应用技术 规程 Applied technical specification of compound air-valves in long-distance water pipelines 2024-06-28 发布 2024-07-28 实施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 3517 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 空 气阀 布置.3 5 空 气阀 选型.3 6 空 气阀 检验.3 7 附 属构 筑物.6 8 空 气阀 安装.6 9 空 气阀 监测.7 10 维 修养 护管 理.7 DB15/T 3517 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由内 蒙古 自治 区水 利厅提 出。本文件 由内 蒙古 自治 区水 利标准 化技 术委 员会（SAM/TC 21）归 口。本文件 起草单 位：内蒙古 引绰济 辽供水 有限 责任公 司、辽 宁省水 利水 电科学 研究院 有限责 任公 司。本文件 主要起 草人：白金、徐晓 东、雷 炎、韩瑞华、巩维 屏、宋 立元、辛福 选、白 建旺、张治 波、张石磊、邵 杨、张渊、周 大正、于德 江、汪魁 峰、宗兆博、曹 云龙、张 欣、徐志林、艾 新春。DB15/T 3517 2024 1 长距离输 水管线 复合式空 气阀应 用技术 规程 1 范围 本文件 规定 了长 距离 输水 管线复 合式 空气 阀（以下 简称“空气 阀”）的布 置、选型、检验、附 属构筑物、安装、监 测、维修 养护管 理等 技术 要求。本文件适用于长距离输水管线用公称压力不大于PN63、公称尺寸DN50 DN400、介质水温不高于55、水质 达到 类 地表 水标准 要求 且泥 沙含 量不 超过25 mg/L 的空 气阀，10 km 以下 的输 水管 线参 考执行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 12220 工 业阀 门 标志 GB/T 13927 工 业阀 门 压 力试验 GB/T 17219 生 活饮 用水 输配水 设备 及防 护材 料安 全性评 价标 准 GB/T 36523 供 水管 道复 合式高 速排 气进 气阀 GB 50013 室外 给水 设计 标准 GB 50268 给水 排水 管道 工程施 工及 验收 规范 CJ/T 217 给水 管道 复合 式高速 进排 气阀 SL 191 水 工混 凝土 结构 设计规 范 3 术语和 定义 GB/T 13927、GB/T 36523、CJ/T 217 界定 的以 及下 列术语 和定 义适 用于 本文 件。长距离 输水 管线 long-distance water pipelines 距离超 过10 km 的用 管道 输 送原水、清 水的 管线。空气阀 air-valves 为保证 输水 管线 安 全、高 效运行，在管 线系 统充 水、排水运 行过 程中 能够 自动 排气或 进气 的水 力控制装置。水锤 water hammer DB15/T 3517 2024 2 在 有 压 输水 系 统中 因 阀门启 闭 或 水泵 启 停等 外 部影响，导 致水 体 速度 急 剧变化 而 产 生的 水 体压 力交替升 降的 一种 现象。排气量 discharge capacity 空气阀 在单 位时 间内 排向 大气的 空气 体积，换 算为 绝对大 气压 力为0.1 MPa，温度为293 K(20)时的空 气体 积，单位 为立 方米每 小时(m3/h)。来源：GB/T 36523 2018，3.2 密封试 验 closure test 检验阀 门启 闭件 和阀 座密 封副、阀体 和阀 座间 的密 封性能 的试 验。来源：GB/T 13927 2008，2.2 大进排 气孔 large intake and exhausted hole 设在进 排气 阀阀 体上 部，用于快 速进、排 气的 孔。来源：CJ/T 217 2013，3.7 小排气 孔 small exhausted hole 设在浮 体组 件的 浮体 罩上 或小孔 排气 阀的 阀盖 上，在管网 正常 工作 时能 排放 少量气 体的 小孔。来源：CJ/T 217 2013，3.8 浮体 float the body 装于阀 体内，容 重小 于水，当水 进入 阀腔 时可 随水 浮起的 零部 件。来源：CJ/T 217 2013，3.6 井室 well chamber 为保证 空气 阀正 常安 全集 气、泄 水，便于 定期 检查、清洁和 疏通 管道，将 其与 管道其 他阀 门共 同 布置在专 用构 筑物 内，又称“阀门 井”。检查 inspection 为查找 输水管 线存 在的安 全隐患、缺陷 与损 坏，保 证输水 安全，有计 划、有 组织开 展的现 场查 勘、测量、记录 等工 作。DB15/T 3517 2024 3 4 空气阀 布置 下列情 况的 长距 离输 水管 线应设 置空 气阀：a)需采取 管道 排气、进 气时；b)需采取 防止 水锤 措施 时；c)需采取 防止 管道 介质 倒流 措施时；d)有操作 和维 护要 求时。应根据 输水管 线纵 断面高 程、管 线系统 的水 力过渡 过程分 析计算 等要 求综合 考虑确 定空气 阀的 设置位置，当 输水 管线 坡度 小于 1 时，宜 每隔500 m 800 m 设 置空 气阀。空气阀 还应考 虑设 置在管 道局部 高点、上坡 段坡度 减小折 点、下 坡段 坡度增 大折点、管线 阀门 排水侧、深井、倒 虹吸 等位 置，确 保在 管道 充水 及正 常运行 期间 进行 排气，在 管道排 水时 允许 空气 流 入 进行真空 保护。5 空气阀 选型 空气 阀 型式 和口 径应 根据 工程实 际情 况来 确定，具 体按 GB 50013 执行。空气阀 产品 型式 的选 用应 符合下 列要 求：a)根据输 水管 线的 设计 参数（如流 量、压力、管 材、管 径以及 各管 段节 点高 程等）确定 空气 阀 的压力等 级、排气 量、口径，确定 合适 的产 品型 式；b)空 气 阀 的 阀 体 和 阀 盖 材 料 可 选 用 QT450-10、QT500-7 球 磨 铸 铁，浮 体 可 选 择 06Cr19Ni10、06Cr17Ni12Mo2 奥氏 体型 不锈钢 或聚 丙烯 等高 性能 聚合物；c)空气阀 的压 力等 级应 不小 于输水 管道 的允 许压 力值；d)空气阀 的排 气量 应根 据爆 管进气 量和 检修 泄水 时的 进气量 计算 或试 验选 取；e)空气阀 的口 径（即公 称直 径）宜 取输 水管 道直 径 的 1/81/5，或根 据管 道设 定的最 大水 流 速度计算 确定；f)空气阀 有效 排气 口径 不宜 小于其 公称 直径 的 70%。当输水 量和 管道 压力 大，或工况 复杂 对水 锤防 护要 求高时，应 采用 具有 缓冲 功能的 空气 阀。空气阀 产品 性能 除满 足本 文件要 求外，尚 应符 合 GB/T 36523 及相 关行 业标 准 的规定 要求。6 空气阀 检验 型式检 验 6.1.1 有下列 情况 之一 时，应对 空气阀 样机 进行 型式 检验，试验 合格 后方 可批 量生 产：新产品 试制 定型；正式生 产后，如 产品 结构、材料、工 艺改 变而 影响 产品性 能。6.1.2 抽样可 在生产 线的 终端经 出厂检 验合格 的产 品中随 机进行，也可 在产 品成品 库中随 机抽取 或 者从已供 给用 户但 未使 用并 保持出 厂状 态的 产品 中随 机抽 取 1 件。对 整个 系列 产品进 行质 量考 核时，根 据该系列 范围 大小 情况 从中 抽取 2 3 件典 型规 格进 行 试验。6.1.3 型式检 验项目 包括 标志、涂装和 外观、阀壁 厚度、排气量、空气 闭阀、关阀 性能、密封性 能、耐久性 试验、阀 体强 度、浮体强 度、饮用 水卫 生要 求等。出厂检 验 DB15/T 3517 2024 4 6.2.1 空气阀 出厂 检验 应逐 件进 行，检 验合 格后 方可 出厂。6.2.2 出厂检 验项 目包 括标 志、涂装和 外 观、密 封性 能、空气闭 阀、关阀 性能、阀 体强度。进厂检 验 6.3.1 对于大 型输水 工程，在确 定中标 方后，应先 开展进 厂检验，抽样 数量 宜从拟 采购的 产品中 随 机抽取3 5 件。6.3.2 进厂检 验项 目与 型式 检验 一致。检验规 则 6.4.1 标志 采用目 视检 验，标志 应清 晰、明 显,排列 整齐、匀 称,易于 辨认，具 体内 容及 要 求应按GB/T 12220的规定 执行。6.4.2 涂装和 外观 主要检 验内 容包 括：a)铸件目 视检 验：铸件 表面 应平整，不 应有 裂纹、砂 眼、毛 刺等 影响 使用 的缺 陷；b)铸件表 面清 洁度 检验：铸 件经过 表面 喷砂 或拋 丸处 理，除 去氧 化皮、铁 锈、油 污等杂 质后，采用目视 比价 法检 验其 表面 清洁度 应达 到 Sa2.5 表面 处理等 级，完成 后 6 h 内 进行涂 装；c)涂层目 视检 验：空气 阀内 外表面 宜采 用环 氧树 脂粉 末静电 喷涂，涂 层固 化后 应不溶 解于 水，不影响水 质，表面 应均 匀光 滑，无 杂物 混人、小 洞、漏喷等 缺陷；d)涂层其 他检 验：宜采 用涂 层测厚 仪器 检验 涂层 厚度，内表 面涂 层厚 度应 不小 于 0.25 mm，外 表面涂层 厚度 应不 小 于 0.15 mm；涂 层硬 度应 达到 铅笔 硬度 的2 H，涂层 附着 力 应达到 划格 法 1 mm2不脱 落；耐电 压 1.5 kV，耐 冲击 要求 用 0.5 kg 球面重 锤、高 1.0 m 自由 落在涂 装表 面 不应产生 裂纹。6.4.3 阀体壁 厚 采用测 厚仪 或专 用卡 尺量 具测量 阀体 流道、中 腔部 位的璧 厚，阀体 采用QT450-10材 质的 最小 壁厚 应符合GB/T 36523 的要 求。6.4.4 排气量 空气阀 安装 在容积 法专 用 性能试 验装 置上，试验 前，向装 置左 侧的气 压罐（不宜小 于10 m3）内注入压力 不低 于0.12 MPa 的 压缩空 气。通 过快 速开 启 连通气 压罐 与空 气阀 之间 的阀门，将气 压罐 内的 气 体排尽，全过 程排 气阀 不应 自动关 闭，实测 的排 气量 应符合GB/T 36523 规 定的 大孔和 小孔 排气 量要 求。6.4.5 空气闭 阀 空气阀 安装 在容 积法 专用 性能试 验装 置上，将 气压 罐内的 压力 气体 迅速 通过 排气阀 排放，当 浮体 被吹起闭 阀时，排气 阀出口 处的瞬 时压 差值 应不 小于0.09 MPa。具体 内容 及要 求 亦可按 照CJ/T 217 的 规定执行。6.4.6 关阀性 能 空气阀 安装在 容积 法专用 性能试 验装置 上，试验前，向装 置右侧 的水 气混溶 压力灌（不宜 小 于 10 m3）内 注入 约 2/3 容积 的 清水 和 0.20 MPa 的压 缩 空气。空气 阀大 量排 气后，水气 混合 的压 力罐 内压 力DB15/T 3517 2024 5 水快速 从阀 进口 注入 阀腔，浮体 应 在3.0 s 内 快速 上升而 使阀 门关 闭，关闭 后应无 可见 性渗 漏。6.4.7 密封性 能 空气阀 安装 在密 封性 能专 用试验 装置 上，在0.02 MPa 低压 水和1.1 倍 公称 压力 高压水 条件 下分 别 进行密封 试验，持 压时 间不 少于1 min，空 气阀 应无 可 见性渗 漏。具体 内容 及要 求亦可 按照GB/T 13927 的规定执 行。6.4.8 耐久性 试验 耐久性 试验 步骤 如下：a)空气阀 安装 在密 封性 能专 用试验 装置 上，试验 介质 为常温 清水；b)试验介 质压 力缓 慢升 压至 公称压 力，空气 阀的 大孔 口封闭，然 后降 压泄 水至 浮体落 底，小孔 口排出集 气后 封闭，再 进气 排出；c)每启闭 循环 次数 达到 规定 循环总 次数 的 1/5 时，进 行一次 检查，密 封性 能合 格后继 续试 验，不合格时 从零 开始 试验；d)用计数 器记 录循 环试 验次 数；e)空气阀 应通 过连 续启 闭循 环试验，大孔 组件 的试 验 次数应 不少 于 250 次，小 孔组件 的试 验次 数应不少 于2500 次；f)试验结 束后 空气 阀仍 应启 闭灵活、无 损坏，浮 体不 应 与大孔 口密 封件 粘连，并 应符合 密封 性 能要求；g)当采用 1.1 倍 公称 压力 进 行试验 时，持续 时间 应不 少于 120 h，浮 体不 应与 大孔口 密封 件 粘连。6.4.9 阀体强 度 向空气阀阀腔内施加1.5倍公称压力的压力水，公称尺寸小于DN200 的 空 气 阀 持 压 时 间 应 不 少 于1 min，公称 尺寸 大于 等于DN200 的 空气 阀持 压时 间应 不 少于2 min，试 验中 阀体 应 无结构 性损 伤 和 可见 性渗漏。6.4.10 浮体强 度 采用密 闭的 试验 罐，将 单 个或数 个浮 体置 于充 满水 的罐内，罐内 空气 排除 后，将水压 缓慢 增加 到公称压力 的2 倍，持压 时间 不 少于12 h，用 天平 计量，浮体在 试验 后应 无可 见变 形、损 坏和 增重，且 焊缝处无渗 漏。对于采 用高 性能 聚合 物材 料制作 的空 气阀 实心 浮体，可不 进行 强度 试验。6.4.11 饮用水 卫生 要求 饮用水 管道 的空 气阀 卫生 标准应 按GB/T 17219 的规 定执行。附属部 件检 查 6.5.1 一般规 定 对于配 有附 属部 件的 新型 多功能 空气 阀，在完 成进 厂检验 后应 对附 属部 件功 能进行 检查，检 查频 次与空气 阀取 样数 量一 致。6.5.2 进气性 能 DB15/T 3517 2024 6 目视检 查辅 助进 气部 件，应动作 灵活，无 阻塞 空气 现象。6.5.3 过滤功 能 目视检 查不 锈钢 过滤 网，应具有 杂质 过滤 功能，且 滤网目 数可 调。6.5.4 清洁功 能 目视检 查滤 网内 置不 锈钢 刷、旋转 连杆 等清 洁组 件，应具有 手动 或电 动旋 转功 能，且滤 网内 杂质 和污物可 清除。6.5.5 排污功 能 目视检 查排 污阀 门，杂质、污物 应能 够随 阀腔 内的 积水自 动排 出。7 附属构 筑物 井室（阀门 井）7.1.1 长距离 输水管 线上 的空气 阀应安 装在井 室中，井室 的设计 应满足 空气 阀安装、运行、操作、维护及检 修要 求，并应 考虑 空气阀 检修 设备 和位 置等 因素。7.1.2 当井室 内积 水不 能自 排时，应设 置集 水井 及排 水设 备，大 口径 空气 阀还 应符 合吊装 要求。7.1.3 井室应 具有 集气 功能，井 室内可 增设 检修 平台。7.1.4 井室可 采用砌 筑、预制装 配式和 现浇钢 筋混 凝土等 结构型 式，防 渗、排水、保温应 满足设 计 要求。7.1.5 井室混 凝土 抗压 强度、抗 渗等级、抗 冻等 级应 符 合SL 191 中 相关 要求。7.1.6 井室内 部可 设置 多个 空气 阀，阀体 间距应 大 于 1.2 m，阀 体与 井壁间 距应 不小 于 0.5 m，且满 足维修检 查要 求。7.1.7 井室内 宜适 当设 置液 位计、温度 计，确保 井室 安全 运行。7.1.8 井室施 工应 满 足 GB 50268 相关要 求。7.1.9 井室应 设置 必要 的标 识。7.1.10 井室宜 具备 通气 条件。井盖 7.2.1 井盖可 采用 混凝 土、铸铁、钢纤 维、玻璃 纤维 等材 料制作，应 符合 设计 要求。7.2.2 对处于 严寒地 区的 井室，宜采用 具有保 温、防寒、通气等 功能要 求的 复合式 井盖，复合式 井 盖宜具备 双向 呼气 功能。7.2.3 井盖标 志应 符合 设计 要求。8 空气阀 安装 空气阀 安装 前宜 进行 进厂 检验，经产 品验 收合 格后 方可安 装。空气阀 的安 装应 符合 下列 要求：a)空气阀 应垂 直安 装，允许 垂直倾 斜偏 差角 度不 大 于2；b)阀体安 装高 度应 符合 管道 正常输 水及 维修 要求；c)当空气 阀安 装在 地面 以上 时，排 气口 应装 设防 护网；DB15/T 3517 2024 7 d)在安装 空气 阀处，宜 配套 安装半 球形 或球 形检 修阀；e)处于严 寒地 区的 空气 阀，在停水 检修 时，可通 过排 水孔排 净阀 体内 余水，防 止阀体 冻损。9 空气阀 监测 为确保 空气 阀安 全运 行，宜适当 设置 自动 化监 测设 施。监测范 围包 括空 气阀 及井 室，以 及与 空气 阀相 邻的 输水管 线。空气阀 监测 项目 宜包 括压 力、液 位、噪声、温 度等。监测系 统运 行可 采用 太阳 能供电 方式。长距离 输水 管线 宜充 分利 用工程 配套 的管 线无 线网 络与链 路系 统对 监测 信号 进行采 集传 输。监测数 据应 定期 进行 甄别、处理 和整 编分 析。10 维修养 护管 理 工程检 查 10.1.1 工程检 查应 由运 行管 理单 位组织，工 程管 理和 安全 监 测等相 关岗 位人 员负 责，应 包括日 常检 查、定期检 查和 特别 检查。10.1.2 工程检 查的 范围 应包 括空 气阀及 附属 构筑 物、监测 设施、安全 设施、检 修路、周围 环境 等。10.1.3 日常检 查宜 以巡 查方 式进 行，调 水期 或汛 期每 天应 不少 于 1 次，非调 水期 每 周宜不 少 于 3 次。检查内 容包 括空 气阀 排气 孔动作 是否 失灵、附属 构 筑物是 否渗 漏或 溢流、监 测设施 是否 失效、安全 防 护栏有无 破坏、检 修路 是否 占用或 变化、标 识牌 是否 完好、管理 范围 有无 违章 建筑等。10.1.4 在汛前、汛 后、水位 流量 变化、冰期 应进 行定 期检 查，检 查内 容主 要是 汛期 前后水 位变 化对 附属构筑 物的 影响、冰 期空 气阀及 构筑 物保 温防 冻状 况等。10.1.5 在持续 降雨 或暴 雨后、遇 自然灾 害或 特殊 外力 影响、安 全监 测数 据异 常、出 现 运行异 常等 特殊情况时，应 对重 点部 位进 行特别 检查，每 天巡 查不 宜少 于 1 次，必 要时 宜安 排专 人 24 h 值 守。特别 检查应根 据工 程情 况和 应急 预案，明确 责任 分工，制 定检查 预案。维修养 护 10.2.1 维修养 护应 包括 日常 维修 养护、定期 维修 养护 和专 项维修 养护，并 应符 合下 列规定：a)日常维 修养 护应 发现 问题 及时进 行；b)定期维 修养 护应 在每 年汛 前、汛 后、冬季 来临 前或 易于保 证养 护施 工质 量的 时间段 进行；c)专项维 修养 护应 在极 有可 能出现 问题 或发 现问 题后，制 定养 护方 案并 及时 进 行，若不 能及 时 进行维修 养护 施工 时，应采 取临时 性防 护措 施。10.2.2 对空气 阀密 封件、防 腐蚀 防护、开启 和冲 洗等 定期 维修养 护工 作，每年 应至 少进行 次，长 期在极端 工作 条件 下运 行的 空气阀，维 修养 护周 期可 缩短。10.2.3 空气阀 维护 检修 或拆 卸部 件前，应先 关闭 检修 阀，并释放 阀门 内部 压力 或余 水。10.2.4 应根据 水质 及水 中杂（异）物的 情况，定 期清 除空 气阀排 气口 滤网 等部 位的 堵塞物。10.2.5 处于严 寒地 区的 空气 阀，应对阀 体采 取防 冻保 温措 施。10.2.6 维修养 护过程 中，应保持 正常的 输水能 力，保持阀 体和井 室清洁，工 程管理 范围内 无污物 等。安全应 急管 理 10.3.1 空气阀 及附 属构 筑物 宜增 设安全 防护 围栏，围 栏高 度应不 低 于 1.7 m，结构 应坚固 耐用。DB15/T 3517 2024 8 10.3.2 为方便 空气 阀及 附属 构筑 物的检 修，宜通 过补 偿征 地等措 施增 设检 修路 或巡 视路。10.3.3 运行管 理单 位应 定期 组织 应急预 案演 练，提高 应急 管理水 平；每年 针对 突发 事件的 处置 工作 进行总结，对 应急 预案 进行 评估、管理 和更 新。
