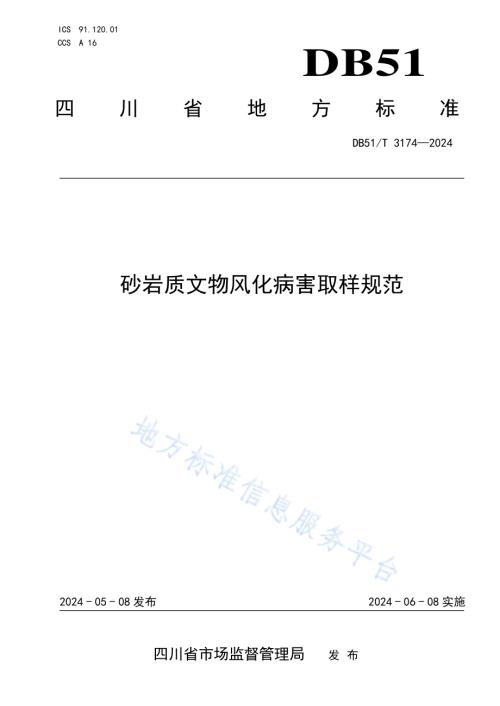

ICS 91.120.01 CCS A 16 DB51 四川省地方标准 DB51/T 3174 2024 砂岩质文 物风化病 害取样规 范 2024-05-08 发布 2024-06-08 实施 四川省市场监督管理局 发 布 DB51/T 3174 2024 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 取样 原则.1 5 取样 工具.1 6 取样 流程.2 7 岩样 的取 样方 法.2 8 水样 的取 样方 法.2 9 生物 样的 取样 方法.3 附录A（资料 性）砂岩 质文物 风化 病害 取样 登记 表格式 及填 写要 求.4 附录B（资料 性）砂岩 质文物 风化 病害 风化 岩样 和水样 取样 量参 考值.6 参考文 献.7 DB51/T 3174 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 四 川省 文化 和旅 游厅提出、归口 并解 释。本文件 起草 单位：四 川省 文物考 古研 究院、中 铁西 北科学 研究 院有 限公 司、成都理 工大 学。本文件 主要 起草 人：刘建 成、谢 振斌、王 冲、赵凡、尚雪 健、杨计 泽、韩明、王捷、郭 建波、叶 长文。DB51/T 3174 2024 1 砂 岩质文 物风化病 害取样 规范 1 范围 本文件 规定 了 砂 岩质 文物 风化病 害治 理、评估、研 究等 工 作中 岩样、水 样和 生物样 的取 样原 则、取样工具、取 样流程 和 取样 方法。本文件 适用 于 不 可移 动砂 岩质文 物的 取样 工作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。SL/T 264 水利 水电 工程 岩 石试验 规程 WW/T 0028 砂岩 质文 物防 风化材 料保 护效 果评 估方 法 3 术语和 定义 WW/T 0028-2010 界定 的以 及下列 术语 和定 义适 用于 本文件。3.1 砂岩质 文物 sandstone cultural relics 以砂岩 制作 的文 物遗 存，包括石 窟寺、摩 崖题 刻、崖墓、石雕、造 像、碑碣、建筑 构件 等。来源：WW/T 0028-2010，3.1，有修 改 3.2 砂岩质 文物 风化 病害 weathering diseases of sandstone cultural relics 由 环境 因素 引起 砂岩 质文物 的物 质成 分、结 构构 造、外观形 貌 等 发生 变化，导 致文物 价值 损失 和功能损伤 的现 象。3.3 风化岩 样 weathering rock samples 由环境 因素 引起 物质 成分、结构 构造、外 观形 貌等 变化的 岩石 样品。4 取样原 则 应 在查明 砂 岩质 文物 风化 病害特征 的 基础 上，选择 具有代 表性 的 取 样点。4.1 应在 文 物的 隐蔽 部位 取样，避免 损伤 文物 的价 值。4.2 为减少 对文 物的 干扰，宜 少取样，避 免重 复取 样。4.3 5 取样工 具 采集表面 岩样 可 用手 术刀、镊子、毛刷、试样 盒（管）等，采集 深度 岩样 可使用手持式 取样 钻机，5.1 取样钻 机 宜 选用 金刚 石钻 头。DB51/T 3174 2024 2 采集水样 可 用抽 水泵、注 射器、取样 瓶、漏斗 等。5.2 采集 生 物样 可用 手术 刀、铲子、锤 子、凿 子、接 种针、样 品袋、无菌 滤纸、无菌 棉签、无 菌塞 子、5.3 胶条、试样 盒（管）等。6 取样流程 选定取 样 点。6.1 取样 点 编号。6.2 记录 取 样位 置 及 周围 环境 特征，拍摄 附有 比例 尺和 比色卡 的取 样点 照片。6.3 采集样 品。6.4 记录样品 类型、样 品编号、样品 性状描述 等，拍摄 附有比 例尺和 比色 卡的样 品 照片，记录 格 式 参 6.5 考附录 A 中 表A.1。保存封 装样 品。6.6 7 岩样的 取样 方法 风化岩 样 的 取样 方法 7.1 7.1.1 根据文 物 所在 区域 的地质 环境、风化特 征等 确定取 样点，样品应 反映 砂岩质 文物风 化病害 的 特征。7.1.2 取粉状 风化 岩样 时，用手 术刀刮 取或 用 毛 刷刷 至滤 纸上，再装入 试 样盒（管）内密封。7.1.3 取片状 剥离风 化岩 样时，用镊子 夹取薄 层剥 落物，当片状 剥离呈 多层 时，应 分层取 样，再 装入试样盒（管）内 密封。7.1.4 取块状 风化 岩 样 时，可 使 用手持 式取 样钻 机，宜 优 先采集 掉落 的块状 风 化岩 样。7.1.5 风化岩 样的 取样 量 应 根据 砂岩质 文物 风化 病害 试验 设计 要 求确 定，可参考 附录 B 中 表 B.1。7.1.6 在保存 封装 片状 剥离 风化 岩样 和 块状 风化 岩 样 时 应 采用缓 冲材 料填 塞，防止 样品结 构破 坏。未风化 岩样 的取 样方 法 7.2 7.2.1 在文物 周围观 察 并 选定 与 风化岩 样所在 地层 岩体 的 层理、颜色、粒径、结构 等特征 一致的 未 风化岩体 为取 样点，样 品应 反映砂 岩质 文物 未风 化部 位的岩 石特 征。7.2.2 取未风 化岩 样时，可 使用 手持式 取样 钻机，应 根据 岩体所 在地 层产 状顺 层面 钻孔取 样。7.2.3 未风化 岩 样 的 取 样量 参照SL/T 264 的规 定。7.2.4 取出的 未风 化岩 样 如 发生 断裂，应按 从 孔 口到 孔底 的 顺序 依次 摆放、编 号。8 水样 的 取样 方法 按照水 对砂岩 质文 物破坏 形式的 差异，影响 砂岩质 文物风 化的水 可分 为地下 水、面 流水、凝结水 8.1 和渗水，取 水样 时应 分类 采集。地下水 水样可 通过 水井或 钻孔等 采集，从水 井采集 水样时，将取 样瓶 沉入水 中，瓶 内装水 至瓶口 8.2 1cm2cm 时 取出 并 封装；钻孔采 集水样 可使 用抽水 泵 抽出 孔内停 滞的 水后，再抽取 新鲜水样，装入 取样瓶。取 面流 水水 样 可 使用 漏斗 和取样 瓶在 面流 水汇 集处 采集。8.3 取 凝结 水水 样可 使用 注射 器抽取 后装 入取 样瓶。8.4 DB51/T 3174 2024 3 取 渗水 水样 可使 用漏 斗和 取样瓶 在渗 水点 采集。8.5 水样的 取样 量 应 根据 砂岩 质文物 风化 病害 试验 设计 要求确 定，可参考 附录 B 中表B.2。8.6 9 生物 样 的取 样方法 苔藓 或 地衣 的取 样方 法 9.1 9.1.1 宜在苔藓 或 地衣 生长 繁殖 旺盛的 晚春 或夏 季取 样。9.1.2 采集苔藓 或地衣 时，可用 手术刀 或铲子 沿植 物与岩 体的分 界面 将 其分离，对 于 紧密 固着在岩体上的苔藓 或 地衣，宜在 文物 周围岩体 选取 同 种植 物，用 锤子 和 凿子 将植 物 和 岩块 一起采 集，装入样品袋。9.1.3 同种苔藓 或 地衣 至少 取2 份样品。微生物 的取 样方 法 9.2 9.2.1 取样前，应 对取 样工 具杀 菌，可 用酒 精擦 拭、沸水 蒸煮等 方式 处理。9.2.2 取样时，用 接种 针、镊子 或 手术刀 将微 生物 样品 收集 到 无菌 滤纸 或玻 璃片 上，再 装入试 样盒（管）内，用 无菌 塞子 或胶 条密 封。9.2.3 对于表 面 酥粉 的砂 岩质文 物，可 用 浸 蒸 馏水 的 无菌 棉签擦 拭文物 表面，粘取 微生物 样品，再装入试样 盒（管）内，用无 菌塞子 或胶 条密 封。9.2.4 同一取 样点 至少 取 2 份微 生物样 品。DB51/T 3174 2024 4 附录A（资料 性）砂岩质 文物 风化 病害 取样 登记表 格式 及填 写要 求 A.1 表格格 式 砂岩质 文物 风化 病害 取样 登记表 见表A.1。表A.1 砂岩质 文物 风化 病害 取样 登记表 文物名称：取样时间：取样人员：样品类型 样品编号 取样位置 样品性状描述 取样目的 照片编号 备注 A.2 填写说 明 A.2.1 文物名 称 应填写 取样 点所 在石 窟寺、摩崖 题刻、崖 墓等 文物 的具体 名称。A.2.2 取样时 间 应填写 取样 时的 年月 日，不同时 间段 采集 多个 样品 时，可 在备 注中 填写 各样 品的取 样时 间。A.2.3 取样人 员 应填写 取样 人员 的姓 名，不同取 样人 员采 集多 个样 品时，可在 备注 中填 写各 样品的 取样 人员 姓名。A.2.4 样品类 型 应 填写 样品 所属 的具 体类 型，砂 岩质 文物 风化 病害 样品分 类如 下：岩样，包括 粉状 风化 岩样、片状 剥离 风化 岩样、块 状风化 岩样 和未 风化 岩样；水样，包括 地下 水水 样、面流水 水样、凝 结水 水样 和渗水 水样；生物样，包 括苔藓 样 品、地衣样 品 和 微生 物样 品。A.2.5 样品编 号 所有样 品均 应统 一编 号，编号方 式可 结合 样品 类型、取样 位置、地 层层 位 等。示例1：K1-S-FY 表示一号窟（K1）南 壁（S）风化岩样（FY）。示例2：k2-N-DS 表示二号龛（k2）北 壁（N）地下水 水样（DS）。A.2.6 取样位 置 应填写 经纬 度、高程、取 样深度、取 样高度、与造 像的距 离 等 表明 取样 点空 间方位 的信 息。DB51/T 3174 2024 5 A.2.7 样品性状 描述 应填写 取样 时样 品的 性质 和状态，可 记录 取样 点和 各类样 品 的 如下 信息：取样点 的地 层产 状、温度、湿度、植 被分 布 等 环境 特征；岩样的 几何 尺寸、现场 鉴 定的岩 性、风化 作用 类型；水样的 颜色、气 味、水温、浊度，地 下水 的埋 深 等；生物样 的颜色 和 形态 特征。A.2.8 取样目 的 应填写 拟对 样品 进行 的 试 验内容。A.2.9 照片编 号 应填写 取样 时拍 摄的 取样 点照片 编号 和 样 品照 片编 号。DB51/T 3174 2024 6 附录B（资料 性）砂岩质 文物 风化 病害 风化 岩样和 水样 取样 量参 考值 B.1 不同试 验设 计 对 应的 风化 岩样取 样量 参考 值见 表 B.1。表B.1 风化岩 样取 样量 参考 值 试验 内容 粉状风化岩样取样量 片状剥离风化岩样取样 量 块状风化岩样取样 量 薄片鉴定-V 2 cm2 cm0.5 cm 扫描电镜分析-1 g 2 g V 1 cm1 cm 1 cm X 射线衍射分析 2 g 5 g 2 g 5 g 1 cm3V 3 cm 2 cm 1.8 cm X 射线荧光光谱分析 1 g 2 g 1 g 2 g 1 cm3V 5 cm 3 cm 1 cm 激光拉曼光谱分析 5 mg 10 mg 5 mg 10 mg 2 cm3V 10 cm3 红外光谱分析 1 mg 2 mg 激光粒度分析 0.1 g 0.5 g 离子色谱分析 0.1 g 0.5 g 注：V 代表取样体积；风化岩样总取样量应结合试验内容、平行样数量、现场取样条件等因素共同确定。B.2 不同试 验设 计 对 应的 水样 取样量 参考 值见 表 B.2。表B.2 水样取 样量 参考 值 试验内容 pH 值测定 电导率测定 离子色谱分析 简分析 全分析 取样 量 V 5 mL V 5 mL V 10 mL 0.5 L V 1 L 2 L V 3 L 注：V 代表取样体积；水样总取样量应结合试验内容、平行样数量、现场取样条件等因素共同确定。DB51/T 3174 2024 7 参考文 献 1 GB/T 30688 馆 藏砖 石 文物病 害与 图示 2 GB 50021 岩土 工程 勘 察规范 3 SL/T 264 水利 水电 工 程岩石 试验 规程 4 WW/T 0028-2010 砂 岩 质文物 防风 化材 料保 护效 果评估 方法 5 WW/T 0062 可移 动文 物病害 评估 技术 规程 石 质 文物 6 WW/T 0063 石质 文物 保护工 程勘 察规 范
