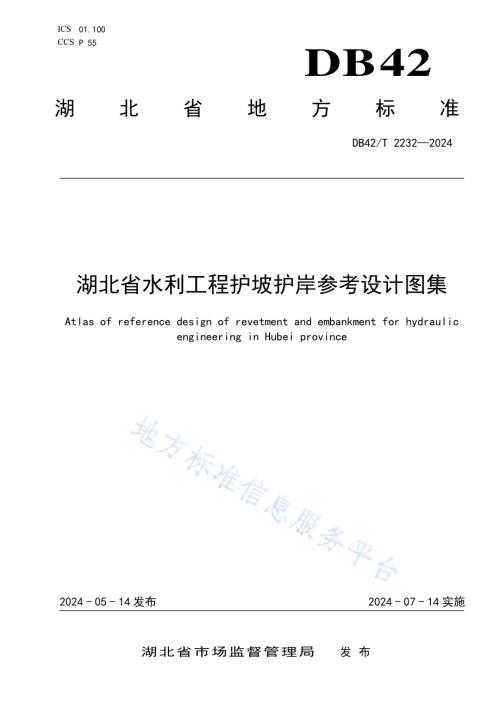

ICS 01.100 CCS P 55 DB 42 湖北省地方标准 DB42/T 2232 2024 湖北省水 利工程护 坡护岸参 考设计图 集 Atlas of reference design of revetment and embankment for hydraulic engineering in Hubei province 2024-05-14 发布 2024-07-14 实施 湖 北 省 市 场 监 督 管 理 局 发 布 DB42/T 2232 2024 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 护 坡护 岸形 式.1 5 使 用要 点.2 附录A（资 料性）护坡 护岸形 式特 性表.3 附录B（资 料性）护坡 护岸形 式目 录表.4 DB42/T 2232 2024 III 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文件 的 某些 内容 可能涉 及专 利。本文件 的 发布机 构不 承担 识别 专利 的责任。本文件 由 湖 北省 水利 厅提出 并归口。本文件 起草 单位：中工 武 大设计 集团 有限 公司、湖 北金浪 勘察 设计 有限 公司、湖 北水 总工 程勘 察设计有限 公司。本文件 主要 起草 人：刘富 峰、王 云鹏、江浩、李 兵、何德舜、王 强、张 艳敏、柳 卓、徐 芬、王 鹏举、程文明、郭 明祥、郝路 陈 锐锋、胡玲、张宗 伟、王 芬、郑 文修、万珍、陈群 英、项 艳、雍 婷、瞿 思尧、裴林烽、王 浩、张丹、杨 斌、陈 小云。本文件 为首 次发 布。本文件 实施 应用 中的 疑问，可咨询 湖北 省水利 厅，电 话：0 2 7-8 7 2 2 1 6 7 8，邮 箱：1 2 6 3 9 6 1 8 2；对 本 文 件 的 有 关 修 改 意 见 建 议 可 反 馈 至 中 工 武 大 设 计 集 团 有 限 公 司，电 话：0 2 7-8 1 6 5 9 8 3 0，邮 箱：1 1 3 5 4 7 2 5 2 0 qq.c o m。DB42/T 2232 2024 1 湖 北省水 利工程护 坡护岸 参考设计 图集 1 范围 本文件 规定 了湖 北省 水利 工程 护 坡护 岸形 式、护坡 护岸形 式使 用要 点等 技术 要求。本文件 适用 于湖 北省 河道、湖泊 及渠 道岸 坡的 防护 设计，水库 坝坡 及其 他涉 水工程 岸坡 的防 护设 计可参照 使用。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 17640 土 工合 成材 料 长 丝机 织土 工布 GB/T 17643 土 工合 成材 料 聚 乙烯 土工 膜 GB 50086 岩土 锚杆 与喷 射混凝 土支 护工 程技 术规 程 GB 50286 堤防 工程 设计 规范 GB/T 50290 土 工合 成材 料应用 技术 规范 GB/T 50600 渠 道防 渗衬 砌工程 技术 标准 GB 50707 河道 整治 设计 规范 GB/T 50805 城 市防 洪工 程设计 规范 JGJ/T 372 喷 射混 凝土 应 用技术 规程 SL 191 水 工混 凝土 结构 设计规 范 SL/T 225 水利 水电 工程 土工合 成材 料应 用技 术规 范 SL 368 水 利水 电工 程边 坡设计 规范 SL 379 水 工挡 土墙 设计 规范 YB/T 4190 工 程用 机编 钢 丝网及 组合 体 YB/T 4221 机 编钢 丝网 用 镀层钢 丝 3 术语和 定义 本 文件 没有 需要 界定 的术 语和定 义。4 护坡护 岸形 式 本文件 按材料 类型 将护坡 护岸形 式分为 石材 类、混 凝土类、土工 合成 材料类 及植物 类。根 据工 程需要，可组 合使 用多 种形 式，达 到安 全、生态 和景 观等综 合效 果。石材类 分为 干砌 石、浆砌 石、石 笼网 及抛 石4 种类 型。混凝土 类分 为现 浇混 凝土、预制 混凝 土及 喷射 混凝 土 3 种类 型。其中 预制 混 凝土分 混凝 土板、混凝土块、混 凝土 框、混凝 土桩。土工合 成材 料类 分为 土工 格室、土工 网垫、土 工格 栅、土 工袋 及土 工 膜5 种 类型。DB42/T 2232 2024 2 植物类 分为 草皮、活 木及 桩木 3 种类 型。各护坡 护岸 形式 的特 性参 照附 录 A，设计 说明 及设 计图纸 参照 附 录B。5 使用要 点 护坡护 岸的形 式应 根据地 形地质、水流 条件、建筑 材料、施工条 件、环境景 观及运 行管理 要求 等因素，经技 术经 济比 较综 合确定。在满足 岸坡 稳定 及结 构安 全的前 提下，宜 采用 有利 于 水体交 换、适宜 动植 物生 长 的护坡 护岸 形式，工程措 施与 生物 措施 相结 合，充 分发 挥植 被根 系的 加筋与 锚固 作用。材料性 能指 标应 根据 设计 计算及 工程 耐久 性等 要求 确定。砌石、混凝土 等护 坡与土 体之间 应设置 垫层，垫层 可采用 砂、砾 石或 碎石、石渣及 土工织 物等，垫层材 料及 厚度 根据 工程 类型按 相应 规范 执行。护坡植 物应因 地制 宜，优 先采用 本地物 种。设计水 位以上 宜选用 中生 植物，设计水 位至常 水位 宜选用湿 生植 物，常水 位以 下宜选 用水 生植 物。本文件 中所列 护坡 护岸形 式，适用 于稳 定边 坡，对 于稳定 性不足 及不 良地质 岸坡，应 采取 锚固、支挡 等 措施 进行 加固 处理。本文件 中所 列护 坡护 岸形 式，可 根据 工程 实际 的需 要，与 海绵 城市 中净 水措 施结合 设置。本文件 中设 计图 应与 通用 说明和 图纸 文字 说明 配合 使用。护坡护 岸工程 设计 应贯彻 因地制 宜、就 地取 材的原 则，并 结合工 程具 体情况，采用 安全、经济 的新技术、新 工艺、新 材料。DB42/T 2232 2024 3 A A 附录A（资料 性）护坡护 岸形 式特 性表 护坡护 岸形 式特 性表 如表A.1所示。表A.1 护坡护 岸形 式特 性表 类别 护 坡护岸形 式 允 许不冲流 速参考 值（m/s）糙 率参考值 透 水性 生 态性 石 材 类 干砌石护坡 2.5 4 0.0250 0.0425 一般 较好 浆砌石护坡 3 6 0.0150 0.0275 差 差 石笼网护坡 4 0.0250 0.0330 强 较好 抛石护脚 4 0.0350 0.0450 强 一般 混 凝 土 类 现浇 混凝土 现浇混凝土板护坡 8 0.0120 0.0180 差 差 现浇混凝土框格护坡 1.5 3 0.0160 0.0275 强 较好 预制 混凝土 预制混凝土板护坡 5 0.0160 0.0180 差 差 预制混凝土块护坡 5 0.0160 0.0180 差 差 空心预制块护坡 3 0.0300 0.0350 强 较好 连锁块护坡 3 0.0300 0.0350 强 较好 自嵌式挡墙 4 0.0350 0.0450 强 较好 铰链混凝土排护脚 6 0.0250 0.0300 强 一般 生态框护坡 1.5 3 0.0160 0.0275 强 较好 箱式生态框挡墙 5 0.0350 0.0450 强 一般 预制桩护岸 8 0.0160 0.0180 一般 差 喷射混凝土 10 0.0150 0.0250 差 差 土 工 合 成 材 料 类 土工格室护坡 2 0.0300 0.0350 强 好 土工网垫护坡 2 0.0300 0.0350 强 好 土工格栅护坡 2 0.0300 0.0350 强 好 土工袋 护坡 填土 2 0.0300 0.0350 强 好 填混凝土 5 0.0200 0.0250 差 差 土工膜防渗衬砌/差/植 物 类 草皮护坡 1.5 0.0225 0.0350 强 好 活木护坡 2 0.0225 0.0350 强 好 桩木护岸 3 0.0225 0.0350 强 好 DB42/T 2232 2024 4 B B 附录B（资料 性）护坡护 岸形 式 目 录表 护坡护 岸形 式目录 表 如表B.1 所示。表B.1 护坡护 岸形 式目录 表 序号 类别 护 坡护岸形 式 页码 1 石材类 石材类护坡通用说明 1-01 03 2 干砌石 干砌石护坡 1-04 3 干砌石挡墙 1-05 4 浆砌石 浆砌石护坡 1-06 5 浆砌石挡墙 1-07 6 石笼网 石笼网垫护坡 1-08 7 石笼网箱护坡及挡墙 1-09 8 抛石护脚 1-10 9 混凝土类 混凝土类护坡通用说明 2-01 03 10 现浇混凝土 现浇混凝土板护坡 2-04 05 11 现浇混凝土挡墙 2-06 12 现浇混凝土框格护坡 2-07 13 预制混凝土 预制混凝土板护坡 2-08 09 14 预制混凝土块护坡 2-10 12 15 空心预制块护坡 2-13 14 16 连锁块护坡 2-15 17 17 自嵌式挡墙 2-18 19 18 铰链混凝土排护脚 2-20 21 19 生态框护坡 2-22 20 箱式生态框挡墙 2-23 25 21 预制桩护岸 2-26 27 22 喷射混凝土 喷射混凝土护坡 2-28 DB42/T 2232 2024 5 表B.1 护坡护 岸形 式目录 表（续）序号 类别 护 坡护岸形 式 页码 23 土工合成材料类 土工合成材料类护坡通用说明 3-01 02 24 土工格室护坡 3-03 25 土工网垫护坡 3-04 26 土工格栅护坡 3-05 27 土工袋护坡 生态土工袋护坡 3-06 28 土工模袋护坡 3-07 29 土工膜防渗衬砌 3-08 30 植物类 植物类护坡通用说明 4-01 02 31 草皮 喷播草籽护坡 4-03 32 铺草皮护坡 4-04 33 活木 活木扦插护坡 4-05 35 桩木 桩木栅栏护坡 4-06 10 36 复合式护坡 复合式护坡通用说明 5-01 37 两级斜坡式 5-02 03 38 直墙+斜坡式 5-04 39 桩+斜坡式 5-05 40 两级台阶+斜坡式 5-06 07 41 多级护岸 5-08 09 42 细部大样 细部大样通用说明 6-01 02 43 亲水步道做法选用表 6-03 44 分缝大样图 6-04 45 排水及反滤大样图 6-05 46 导滤沟大样图 6-06 47 脚槽及压顶大样图 6-07 石 材 类护 坡通 用说明石 材 类护 坡通 用说明石 材 类护 坡通 用说明混 凝土 类护 坡 通用 说 明（一）混 凝土 类护 坡 通用 说 明（二）混 凝土 类护 坡 通用 说 明（三）土工合 成 材料 类护 坡 通用 说 明（一）土工合 成 材料 类护 坡 通用 说 明（二）植 物类 护 坡通 用说明(一）植 物类 护 坡通 用说明(二）复合 式 护坡 护岸 通用说明细部 大 样通 用说 明（一）细部 大 样通 用说 明（二）
