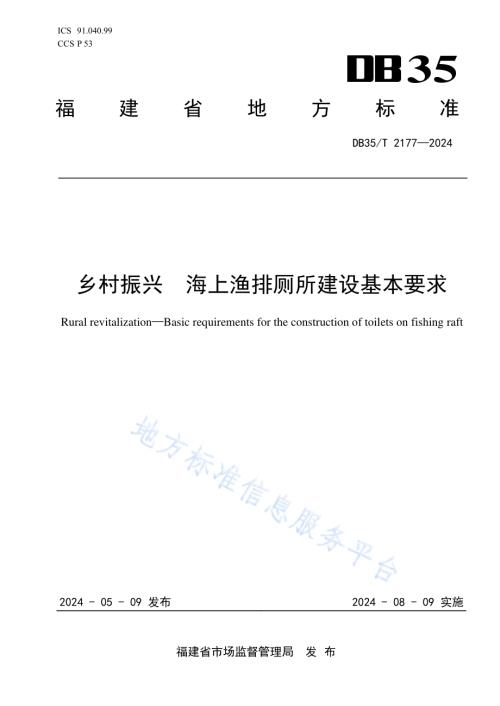

ICS 91.040.99 CCS P 53 35 福建省地方标准 DB35/T 2177 2024 乡村振兴 海上渔排厕 所建设基 本要求 Rural revitalization Basic requirements for the construction of toilets on fishing raft 2024-05-09 发布 2024-08-09 实施 福建省市 场监督管 理局 发 布DB35/T 2177 2024 I 前 言 本文件按照 GB/T 1.12020 标准化 工作导则 第 1 部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由福建省市场监督管理局提出并归口。本文件起草单位：福建省标准化研究院、福建省水产技术推广总站、宁德市市场监督管理局、福建省农业机械化研究所、福州市海洋与渔业技术中心。本文件主要 起草人：程 晓明、李水 根、蔡智民、王彬、郑 文林、刘建 仁、邱西敏、王荃、杨 小强、王秋芳、王海瀛、谢胜佳。DB35/T 2177 2024 1 乡村振 兴 海 上渔排 厕所建 设基本 要求 1 范围 本文件规定了海上渔排厕所建设的设计要求、安装与施工要求、工程质量验收。本文件适用于海上水产养殖渔排所用的厕所（以下简称为海厕）的新建或改建。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 6952 卫生陶瓷 GB/T 18674 渔用绳索通 用技术条件 GB/T 388362020 农 村三格式户厕建设技术规范 GB 50268 给水排水管道工程施工及验收规范 JC/T 2116 非陶瓷类卫生洁具 3 术语和定义 本文件没有需要界定的术语和定义。4 设计要求 4.1 一般要求 4.1.1 应遵循安全、卫生、环保、经济和适用的原则。4.1.2 海厕所用的管件、管材等材料应能满足抗老化、耐腐蚀等要求。4.1.3 洗涤和厨房污水等生活杂排水不应排入化粪池。4.1.4 污水处理和排放应符合当地政府相关管理要求。4.2 厕屋 4.2.1 厕屋与渔排管理房连成一体且结构应完整、安全，宜选用循环环保节能材料，采用轻型装 配 式结构。4.2.2 厕屋应有门、照明、通风、扶手及防蚊蝇等设施，地面应进行防滑处理，墙面及地面应平 整，宜设置洗手池等附属设施，厕屋净面积应不小于 1.2 m2，厕 屋净高不小于 2.0 m。4.3 卫生洁具 4.3.1 坐便器合理选用，冲水量和水压应满足冲便要求。DB35/T 2177 2024 2 4.3.2 陶瓷类卫生器具的材质要求应符合GB/T 6952 的 规定,非陶瓷 类卫生器具的材质要求应符合JC/T 2116 的规定。4.3.3 坐便器排便孔或化粪池进粪管末端应采取防臭措施，坐便器应附带存水弯。4.4 化粪池 4.4.1 基本结构 4.4.1.1 宜采用整体式三格化粪池，第一池、第二池、第三池容积比宜为 3:1:2，化粪池的垂直高度应不大于 750 mm，壁厚不小 于 5 mm。4.4.1.2 化粪池应内壁光滑，进粪管内径不小于 100 mm，应避免拐弯，减少管道长度；采用硅胶连接管连接进粪管和便器排便孔，连接紧密无渗漏。4.4.1.3 排气管应安装在第一池，内径不小于 30 mm。4.4.1.4 化粪池应设置清渣口和检查口，直径不应小于 200 mm；清渣 口和检查口应加盖，盖与化粪池采用硅胶垫圈连接，紧密无渗漏。4.4.2 选型 4.4.2.1 根据海厕使用环境宜选用免装配整体式三格化粪池。4.4.2.2 应根据使用人口数量、冲水量及经济条件综合确定有效容积。有效容积选型见表 1。表1 三格式化粪池有效容积表 使用人数/人 35 46 79 有效容积/m3 1.5 2.0 2.5 4.4.3 质量要求 4.4.3.1 外观 三格化粪池外观要求如下：a)整体式三格 化粪池应在 醒目处标注 生产商名称、商标、有 效容积、进 粪口、排气 口、清渣口、检查口等标识；b)整体式三格化粪池产品外壁应色泽均匀、光滑平整、无裂纹、无孔洞，内壁应光滑平整、无裂纹、无明显瑕疵，边缘应整齐，扣槽应严密，壁厚均匀，无分层现象；c)整体式三格化粪池应附带齐全的配件及附件。4.4.3.2 材料 三格化粪池选用材料要求如下：a)宜 以 高 密 度 聚 乙 烯（HDPE）为 主 材 通 过 吹 塑、注 塑 等 工 艺 制 造 成 型，允 许 使 用 同 一 家 生 产 单位用于生产同种产品的回用料，不允许使用回收料；b)管材和连接件等材料应采用高强度、抗老化、防腐性能好的材料；c)清渣口和检查口处的口盖应采用抗老化、耐腐蚀、抗压性能好的材料。4.4.3.3 理化性能 化粪池应满足海上环境使用的荷载性能、抗冲击性能、耐压性能和抗老化性能，满足海上环境使用要求，相关理化性能参见附录 A。DB35/T 2177 2024 3 4.4.3.4 密封性 三格化粪池整体不应渗漏，各格池之间不应相互渗漏，利用结构组件在现场完成组装的整体式三格化粪池各部件连接处不应出现渗漏。密封性检测按 GB/T 388362020 中 附录 B 的规定 进行。5 安装与施工要求 5.1 一般要求 5.1.1 施工前，施工单位应制定施工方案，明确质量要求，施工作业前应对施工人员进行培训。5.1.2 施工现场的建筑材料与设备应分类、整齐堆放。5.1.3 除符合本标准要求外,还 应符合相关施工规范的要求。5.2 材料与设备进场检验 5.2.1 建设所用的管材、卫生洁具、化粪池和主要原材料等进入施工现场时，应进行进场验收并 妥 善保管。5.2.2 各种材料与设备均应有生产厂家出具的合格证书。捆扎绳应符合 GB/T 18674 的规定。5.2.3 化粪池与卫生洁具应附带厂家提供的使用说明书，化粪池应有具备相关资质的第三方检测 机 构出具的检测报告。5.2.4 进场的化粪池应根据需要抽样，按 GB/T 38836 2020 中附录B 的规定 进行满水试验与有效容积测试试验。5.3 厕屋施工 5.3.1 厕屋施工应按照国家房屋建筑工程施工相关标准要求执行。5.3.2 装配式厕屋预制件间的连接应牢固可靠，接缝严密。5.3.3 厕屋应根据设计要求预留给排水设施孔洞，并与卫生洁具安装相协调。5.4 卫生洁具安装 5.4.1 应根据厕屋与化粪池的布置及使用需求，合理确定便器与冲水器具的布置，便器下口中心 距 后 墙不小于 300 mm，距边墙 不小于 400 mm。5.4.2 便器安装时，应将卫生洁具及管道内的杂物及时清除；便器与冲水器具、进粪管应连接紧密,便器装稳后应加以保护。5.4.3 安装电机从海洋中直接抽水到蓄水装置。5.4.4 管道施工应符合 GB 50268 的要求。5.5 化粪池安装与施工 5.5.1 现场组装 5.5.1.1 内部隔板、过粪管安装位置应准确，连接处应密封、牢固、不渗漏。5.5.1.2 组装完成后，应进行池体、格池间密封性能检查，检测方法应符合 GB/T 38836 2020 中附录B 的 规定。免 装配整体式化粪池产品也应进行池体、格池间密封性能检查。5.5.2 化粪池安装 5.5.2.1 进粪管连接应紧密不渗漏，不宜采用弯头连接。DB35/T 2177 2024 4 5.5.2.2 化 粪 池 安 装 于 渔 排 管 理 房 的 厕 房 下 部，采 用 梱 扎 绳 运 用 适 宜 的 捆 绑 工 艺 与 渔 排 支 架 牢 固 捆绑扎紧，防止海浪冲击发生滑移或脱落。梱扎绳应符合 GB/T 18674 的要求。安装结构示意图参见附录 B。5.5.2.3 化粪池安装完成后，应冲水检验冲便效果及便池、管道、化粪池的连接处密封性能。6 工程质量验收 6.1 一般要求 6.1.1 施工过程中，施工单位应根据需要组织关键工艺环节自检、隐蔽工程遮盖前自检以及单个 户 厕完工自检。6.1.2 施工完成后，工程施工质量验收应在施工单位自检的基础上，按检验批次、分项工程、分 部 工程、单位工程的顺序进行。6.1.3 对符合验收条件的单位工程,应由建设单位按照国家法律法规规定的验收程序对建设内容和工 程质量进行竣工验收。6.2 验收要求 6.2.1 厕屋、卫生洁具、化粪池、管材和管件在现场安装前应按照采购要求及相关产品构造和质 量 标准进行验收。6.2.2 厕屋结构、尺寸及配套设施配置等应符合相关设计和施工要求。6.2.3 卫生洁具材质、功能及安装等应符合相关设计和施工要求。6.2.4 化粪池及配套管件的结构、尺寸、材质、性能及施工安装等应符合相关设计和施工要求。DB35/T 2177 2024 5 A A 附录A（资料性）化粪池理化性能 化粪池理化性能见表 A.1。表A.1 化粪池理化性能 序号 项目 要求 检测方法 1 密度（0.9400.965）g/cm3 GB/T 1033.12008 中5.1 2 灰分 1（质量分数）GB/T 9345.12008 中5.3 3 气密性 无泄漏 NB/T 101872019 中6.2.7 4 荷载性能 室温，试验压力 80 kN，试 验后无破裂、裂缝，组装连接处不错位、不撕裂 CJ/T 4892016 中附录A 5 抗冲击性能 20 2，质量1 kg，d90 型落锤，2.5 m 高，冲击 6 个位点，分别 位于池体顶部、侧面、底 部等重要承办点位置，试验后无破裂、损坏，组装连接处不错位、不撕裂 GB/T 14152 6 耐压性能 室温，-0.05 MPa 气压（15 min），无破损、裂缝 CJ/T 4892016 中附录B 7 氧化诱导时间 40 min 210 氧化诱导温度下，按GB/T 19466.6的规定检测 8 抗老化性能（非黑色）抗冲击强度保留率 75 按GB/T 16422.3 2022 中表4 方法A，循环序号1，试验时间3 000 h。DB35/T 2177 2024 6 B B 附录B（资料性）海厕安装结构示意图 海厕安装结构示意图见图 B.1。图B.1 海厕安装结构示意图 DB35/T 2177 2024 7 参考文 献 1 GB/T 1033.1 2008 塑料 非泡沫 塑料密度的测定 第1 部分：浸渍法、液体比重瓶法和滴定法 2 GB/T 9345.1 2008 塑料 灰分的测 定 第1 部 分：通用方法 3 GB/T 14152 热塑性塑料 管材耐外冲击性能试验方法 时针 旋转法 4 GB/T 16422.32022 塑料 实验室 光源暴露试验方法 第3 部分：荧光 紫外灯 5 GB/T 19466.6 塑料 差 示扫描量热法（DSC）第 6 部分：氧化诱导时间（等温 OIT）和氧化诱导温度（动态 OIT）的测定 6 CJ/T 489 塑料化粪池 7 NB/T 101872019 水 上光伏系统用浮体技术要求和测试方法 8 DB35/T 2041 2021 全 塑胶养殖网箱渔排建设技术要求 9 关于印发福州海上养殖设施升级改造产品相关技术要求的通知（榕海渔规 20226 号）10 宁德市海上渔排、藻类养殖设施升级改造实施方案（试行）（宁政文2018 281 号）
