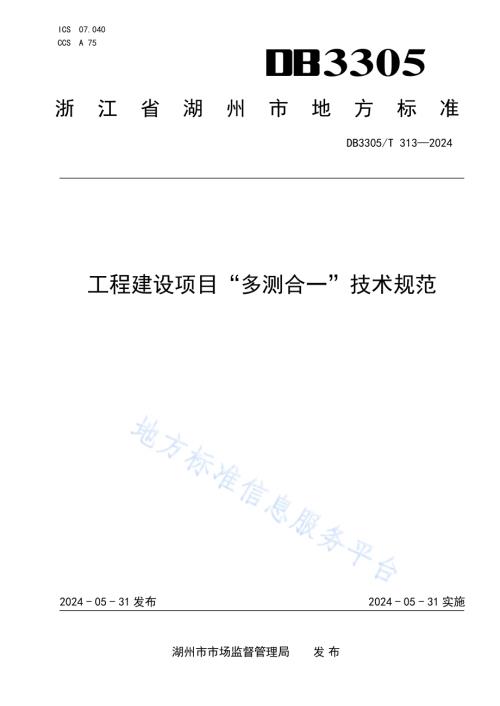

ICS 07.040 CCS A 75 3305 浙江省湖州市地方标准 DB3305/T 313 2024 工程建设 项目“多 测合一”技术规范 2024-05-31 发布 2024-05-31 实施 湖州市市 场监督 管 理局 发 布 DB3305/T 313 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 测 绘基 本要 求.1 5 成 果基 本要 求.3 6 分 阶段 成果 要求.6 7 成 果质 量检 查.15 附录A（资 料性）“多测 合一”成果 组成.16 参考文 献.17 DB3305/T 313 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由湖 州市 自然 资源 和规划 局提 出并 归口。本 文 件 起草 单 位：湖 州市自 然 资 源和 规 划局、湖州市 空 间 规划 编 制与 研 究中心、湖 州市 测 绘地 理信 息 协会、湖州 市 测绘 院、杭 州昊 海 企业 管 理咨 询有 限 公司、湖州 南 浔新 开建 设 集团 有 限公 司、湖州市 南 浔创 业 测绘 与土 地规划 院 股份 有 限公 司、杭州市 勘 测设 计 研究 院有 限公司、德清 县 地理 信息 中心。本 文 件 主要 起 草人：钱中杰、卢 晓鹏、吴嘉 琪、唐斌、沈 岚、杨 建良、付荣祥、张 雪勇、姚飞、屠国平、旷 振华、杜 泉锋、沈建 敏。DB3305/T 313 2024 1 工 程建设 项目“多 测合一”技术规 范 1 范围 本 文 件 规定 了 工程 建 设项目“多 测合 一”的 测 绘基本 要 求、成 果 基本 要 求、分 阶 段 成果 要 求和 成果质量 检查。本文件 适用 于新 建、改建、扩建 的工 程建 设项 目涉 及的测 绘工 作。2 规范性 引用 文件 下 列 文 件中 的 内容 通 过文中 的 规 范性 引 用而 构 成本文 件 必 不可 少 的条 款。其中，注 日期 的 引用 文件，仅该 日 期对 应 的版 本适 用 于本 文 件；不 注日 期的 引 用文 件，其 最 新版 本（包 括所 有 的修 改 单）适用于本 文件。GB/T 788 1999 图 书和 杂 志开 本 及其 幅面 尺寸 GB/T 13923 基 础地 理信 息 要素分 类与 代码 GB/T 18316 数 字测 绘成 果 质量检 查与 验收 GB/T 20257.1 国家 基本 比 例尺地 图图 式 第1部 分：1:500 1:1000 1:2000 地形 图图式 GB/T 21010 土 地利 用现 状 分类 GB/T 24356 2023 测绘 成 果质量 检查 与验 收 GB/T 42547 地 籍调 查规 程 GB 50038 人民 防空 地下 室 设计规 范 GB 50225 人民 防空 工程 设 计规范 GB 55031 民用 建筑 通用 规 范 CJJ/T 8 2011 城市 测量 规范 CJJ 61 城 市地 下管 线探 测 技术规 程 TD/T 1008 土地 勘测 定界 规程 DB33/T 552 1:500 1:1000 1:2000 数 字地 形图 测绘 规 范 DB33/1050 城 市建 筑工 程 日照分 析技 术规 程 DB33/T 1152 建 筑工 程建 筑面积 计算 和竣 工综 合测 量技术 规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 多测合 一 integration of multiple surveying and mapping 将 工 程 建设 项 目的 立 项用地 规 划 许可、工程 建 设许可、施 工许 可、竣 工 验收每 个 阶 段的 测 绘工 作分别整 合成 一个 综合 测绘 事项。4 测绘基 本要 求 4.1 测绘基 准 DB3305/T 313 2024 2 4.1.1 坐标系 统应 采 用 2000 国 家 大地坐 标系，高 斯一 克吕 格3 带正 形投 影，中央 子午线 为 120。4.1.2 高程系 统采 用正 常高 系统，高程 基准 采 用1985 国 家 高程基 准。4.1.3 时间基 准采 用公 元纪 年和 北京时 间。4.2 测绘精 度 4.2.1 采用中 误差 作为 测量 精度 的衡量 标准，以 二倍 中误 差作为 极限 误差。4.2.2 各等级 平面 控制 网中 最弱 点相对 于起 算点 的点 位中 误差不 应大 于 0.05 m；各 等级高 程控 制网 中相对于 起算 点的 最弱 点高 程中误 差 不 应大 于0.03 m。4.2.3 细部点、界 址点 平面 精度 应满足 表 1 的规 定，其它 地物点 的精 度应 符 合 DB33/T 552 的 规定。表1 细部点、界 址点 平面 精度 要求 点类别 对邻近控制点的点位误差 间距误差 中误差（mm）最大误差（mm）中误差（mm）最大误差（mm）一类界址点、细部点 50 100 50 100 二类界址点 75 150 75 150 4.2.4 建筑面 积测 量时，房 屋边 长测量 精度 应符 合下 列规 定：边长超 过 50 m 时，限差 不 应大 于 0.04 m；边长小 于 50 m 时，按比 例 限差控 制，限差 公式：（）(1)式中：边长限差，以m 为 单位；房屋边 长实 测值，以m 为单 位；当D10 m 时，以10 m 计。4.2.5 层高测 量中 误差 不应 大 于0.02 m，高 度测 量中 误差 不应大 于 0.05 m。4.2.6 建（构）筑 物底 层室 内外 地坪的 标高 测量 中误 差不 应大 于 0.03 m。4.2.7 建筑面 积计 算 按 DB33/T 1152 的 规定 执行，建 筑面 积精度 应满 足 表2 的 规定：表2 建筑面 积测 量精 度要 求 4.2.8 地下管 线竣 工测 量的 精度 应符合 下列 规定：精度 等级 中误差 最大误差（限差）适用范围 一 0.01+0.0003 S 0.02+0.0006 S 特殊房屋 二 0.02+0.001 S 0.04+0.002 S 一般房屋 三 0.04+0.003 S 0.08+0.006 S 其他房屋 DB3305/T 313 2024 3 明显管 线点 测量 精度 为：平面位 置中 误差 不应 大 于0.05 m，高 程中 误差 不应 大于 0.03 m，埋深量测 中误 差不 应大 于 0.025 m；隐蔽管 线点 的探 测精 度：平面位 置中 误差 不应 大 于0.05 H,埋 深中 误差 不应 大 于 0.075 H。H为地下 管线 的中 心埋 深，单位 为 m，当 H 1 m 时，以1 m 代入 计算。4.2.9 建筑物 基底 面积 两次 测量 较差应 小于 表 2 二 级精 度 限差。绿地 界址 点测 量中 误差应 小于 7.5 cm，绿地面 积两 次测 量较 差应 小于 其 2 倍 面积 中误 差（按 CJJ/T 8 2011 中 10.5.3-2 的规 定计 算）。4.2.10 消防测 量精 度应 符合 下列 规定：建筑类 别和 平面 布置 测量 及消防 总平 面布 局测 量精 度按 DB33/T 1152 规 定执 行；防火间 距、消防 车道、消 防车登 高操 作场 地的 位置、长度、宽 度、间距 测量 精度应 按 4.2.3和4.2.4 条 规定 执行。4.2.11 人防 地下室顶板 底部与室外地 坪的高差两 次测量值较差 不应大 于 0.05 m，人防面 积测量精 度应符合 表2 二级 精度 规定，掩体 最小 厚度 两次 测量 值较差 不应 大 0.10 m。4.3 测绘方 法 平面控 制测 量和 高程 控制 测量应 符合DB33/T 1152 的 规定。4.4 建筑面 积计 算规 则 工程建 设项 目的 建筑 面积 计算应 符 合GB 55031 和DB33/T 1152 的 规定。5 成果基 本要 求 5.1 成果分 类“多 测 合一”成果 分 为成果 报 告、成 果 图、成 果表和 附 件 等，以 上资 料 应具备 纸 质 和电 子 介质 两种形式。5.2 数据格 式 成果数 据格 式如 下：文本文 件数 据格 式：*.docx、*.xlsx；图形矢 量数 据格 式：*.dwg、*.shp、*.edb；图片文 件数 据格 式：*.jpg、*.pdf（分辨 率不 低于300 dpi）；数据库 文件 格式：*.mdb、*.gdb、*.edb。5.3 成果报 告书 要求 5.3.1 成果报 告书 内容 应包 含封 面、扉 页、目录、测 量说 明、附 件资 料和 相应 测绘 分项成 果图、表。5.3.2 成果报 告书应 有项 目负责 人、测 绘责任 人及 公司法 人签字，加盖 注册 测绘师 执业印 章及单 位 公章。5.3.3 成果报 告书 应采 用 GB/T 788 1999 规定 的 A 系列 规 格纸张 的 A4 幅 面（210 mm 297 mm），图幅较大 的根 据实 际情 况可 以适当 调整。5.3.4 测量成 果图 应符 合以 下要 求：“多测 合一”各 分项 成果 图可采 用矩 形自 由分 幅，原则在 不大 于 A0 幅 面应 独 立打印 一幅；DB3305/T 313 2024 4 当图幅 大 于A0 以上 时,应 编制图 幅编 号和 图幅 结合 表，图 幅编 号宜 按从 西到 东、从 北到 南顺序编号。图 幅编 号可 以“m/n”形 式注 记，其中“m”为当前 图幅 编号，“n”为 总分幅 图数量；成果图 文件 应依 标准 比例 尺输出 纸质 成果 图，当图 纸幅 面A3 幅面 时，应将A3 图纸 折叠 成A4幅 面 大小，并装 订在 成 果报 告 书中。当成 果图 为 大于 A3 幅 面 的竣 工地 形 图、竣 工总 平面图、绿地竣 工地 形图、总 平面 测量略 图（消防）等 大幅 面纸张 在不 大于 两张 应装 订于报 告书，大于两张 应折 叠后 与报 告书 放置一 起提 交。5.3.5“多测 合一”成果 附件是“多测 合一”各分 项测量 工作实 施前应 收集 的资料，具体 包括规 划 设计 条 件或 用 地预 审 与选 址意 见 书、土 地出 让 合同 或土 地 划拨 决 定书、建设 工程 规 划许 可 证（含 附件及附 图）、发 改部 门 立项 批文、建设 项 目施 工 图（含总 平 面图、建筑 平 面图、大 样 图等）、民 政 部门关于地名 或门 牌号 的批 文等 资料。5.4 图形矢 量数 据要 求 5.4.1 图式与 编码 5.4.1.1 图形矢 量数据 应符 合 GB/T 20257.1 的 规定，图形 应 正确、完整、美观，无遗 漏、无 明显变形。5.4.1.2 图形要 素分 类与 代码 采用 应符 合 GB/T 13923 的规 定。5.4.2 数据分 层 图 形 矢 量数 据 应分 为 定位基 础、水系、居民 地 及设施、交 通、管 线、境 界、地 貌、植被 与 土质 和注记等 九类 图层。5.4.3 对象化 要求 5.4.3.1 所有对 象均 需按 照 GB/T 13923 的规 定赋 正确 的编 码，不应 出现 无属 性编 码项。5.4.3.2 对象结 构线、骨 架线 需保 留并保 持完 整，如台 阶骨 架线，半依 比例 涵洞 等。5.4.3.3 居民地、交通、水 系、植 被等数 据宜进 行对 象化处 理，如 房屋、阳台、池塘、花圃 花坛 和 稻田需构 面处 理等。5.5 数据质 量要 求 5.5.1 空间参 考系 坐 标 系 统、高 程基 准、投影 与 分 带 等 必 须正 确 定义，确 保 数据 的 地理 定 位准确 无 误；整 个 测绘 成果 中 使用 的 空间 参 考系 必须 保 持一 致，避 免 不同 部分 使 用不 同 的参 考 系统 造成 混 淆；空 间参 考 系的参数，如 椭球 体参 数、投影 参数等，需 要精 确到 所需 的精度 水平。5.5.2 位置精 度 位 置 精 度应 满 足国 家 标准或 行 业 规范 所 规定 的 精度等 级；成果 中 各点 的 平面位 置 误 差和 高 程误 差应在允 许的 范围 内，通常 以中误 差或 最大 误差 来衡 量。5.5.3 属性精 度 属 性 信 息必 须 准确 无 误，如 实 反 映地 物 的特 征 和状态；所 有必 要 的属 性 信息都 应 被 收集 和 记录，没 有 遗漏；同一 类 别的 地物 在 不同 区 域或 不 同时 间的 测 绘中，其属 性 描述 和分 类 应保 持 一致；属性信DB3305/T 313 2024 5 息 应 遵循 统 一的 标 准和 分类 体 系，如 国家 或 行业 标准；属性 信 息之 间 应逻 辑自 洽，不 存 在矛 盾 或不一致的情 况。5.5.4 完整性 地 形 要 素内 容 应该 完 整、无 遗 漏、无 多 余或 者 重复现 象；要素 分 层应 正 确，无 遗 漏 层、多 余层 或者重复 层；注记 应完 整、正确。5.5.5 表征质 量 要 素 几 何类 型 表达 正 确；不 应 存 在样 条 曲线 等 不规则 形 状 的线 型；线 状 要素应 光 滑、自 然，节 点密 度 适中，形状 保 真度 强，无 明显 折 刺、回 头线、自 相 交、抖 动、变 形扭 曲等 现 象；有 方向 性 的地物符号方 向应 正确。5.5.6 逻辑一 致性 要 素 点 线面 表 示方 法 及关系 应 正 确且 具 有唯 一 性；面 要 素 应闭 合，属 性 应一致；断 开要 素 处理 合理；要素 位 置关 系 没有 逻辑 冲 突，综 合取 舍 应合 理；要 素重 合 部分 无 缝隙，无 重 叠现 象；线 段 相交或相接时 无悬 挂，过头 现象；连续 地物 保持 连续，无 错误的 伪节 点现 象等。5.5.7 附件质 量 附 件 中 的信 息，如 技术 报告、说 明文 档、元 数据 等，必 须 准确 无误 地 描述 测绘 成 果 的特 性和 条 件；附 件 应包 含 所有 必 要的 补充 信 息，以 全面 支 持测 绘成 果 的使 用 和解 释；附 件中 的 信息 应 与测 绘 成果的数据保 持一 致，避免 矛盾 或不一 致的 情况。5.6 成果文 件夹 和文 件命 名规 则 5.6.1 成果文 件夹 命名“多 测 合一”成 果 数据 应采 用 电 子文 件夹 组 织管 理，文 件 夹应 以“项目 编号+项 目 名称+测 量类 别”的 形式 命名。其中:项 目编 号应 为 项 目 委托 年 份（四 位）+DCHY（“多测 合一”缩写）+“-”+测 绘 中介服 务机构 简称（大 写 字母四 位）+流 水号（四 位）+测绘 分项（大写字母缩 写）。项 目名称 命名应 为：控 规地 块号名 称+地名 办批 复名称。项 目 类型简 称规定 如下：土 地勘测定 界为“DJ”，日照 分析建 筑测绘 为“RZ”，放线测 量为“FX”，验线 测量（0）为“YX”，不动 产 预测 绘 简称“YC”、建 设 用地 复 核测 量 简称“YD”、规划、绿地 测量 简 称“GH、LD”、消 防 测量简称“XF”、人 防测 量简称“RF”、地下 管线 测量简 称“GX”，不 动产 测绘简 称“BD”。流 水号 由0001 到9999 的四 位 数字 组成。文 件夹 内 包含 成 果报告、成 果图 表、数 据 库、图 片 以 及需 要 提交 的 其他文件等。5.6.2 成果文 件命 名 成果文 件的 命名 应符 合以 下规则：各类表 格、图件 按其 存储 内容命 名；“多测 合一”成 果数 据中 文件夹 及文 件名 称中 不得 包含“”、“/”、“:”、“*”、“?”、“”、“|”以及 空格 等特 殊符 号；成果文 件应 提供 通用 的文 件格式，包 括图 形文 件 dwg、数 据库 文件 mdb（或.edb）、成果 报告文件 docx。DB3305/T 313 2024 6 6 分阶段 成果 要求 6.1 成果组 成表“多测 合一”各 阶段 测绘 事项及 成果 组成 参考 附录A。6.2 立项用 地规 划许 可阶 段成 果 6.2.1 土地勘 测定 界成 果内 容 土 地 勘 测定 界 应实 地 调查核 实 用 地范 围 内的 行 政界线、权 属界 线、土 地 利用 类 型 界 线、基 本农 田界 线、已 批 准的 农 用地 转为 建 设用 地 的范 围 线，在实 地 测设 界 址点，编绘 定界 图 并进 行 面积 量 算，成果资料 包括：封面；目录；概述；作业依 据；作业方 法；质量检 查；其他说 明；成果表（控 制点 成果 表、勘测定 界面 积统 计表、勘 测定界 数据 汇总 表、界址 点成果 表）；成果图（预 审勘 测定 界图、国土 空间 规划 图、区位 示意图、土 地利 用现 状图）；附件。6.2.2 土地勘 测定 界成 果要 求 6.2.2.1 土地勘 测定 界报 告书 6.2.2.1.1 勘测定 界成 果报 告应 按 TD/T 1008 规 定执 行。6.2.2.1.2 报告文 件数 据格 式宜 为*.docx 或*.pdf，以 A4 幅面 输出。6.2.2.2 勘测定 界成 果表 6.2.2.2.1 土地利 用现 状分 类面 积表 的地类 按 GB/T 21010 出具。6.2.2.2.2 界址点 坐标 成果 应按 序号、点号、坐 标、边长 进行 编制。6.2.2.3 勘测定 界成 果图 6.2.2.3.1 勘测定 界成 果图 按 TD/T 1008 规 定绘 制，地形、地 物要素 数据 按 GB/T 20257.1 规 定执 行，土地勘 测定 界图 专题 要素 参照 GB/T 42547 执 行。6.2.2.3.2 勘测定界成果图一般采用 矩形自由分幅，比例尺一 般不小于 1:2000，大 型 工程 勘 测 定界图比例 尺不 小 于1:10000。6.3 工程建 设许 可阶 段成 果 6.3.1 日照分 析建 筑测 绘成 果内 容 日 照 分 析 建 筑测 绘 成 果报告 书 数 据 格 式宜 为*.docx 或*.pdf，以A4 幅 面输 出。主 要 包 括 下 列内容：封面；目录；DB3305/T 313 2024 7 成果表（控 制点 成果 表、不满足 日照 要求 内容（含 建筑、绿地）统 计表）；成果图（日 照遮 挡范 围图、分层 平面 图、立面 图）；房屋建 筑面 积测 绘成 果；附件资 料。6.3.2 日照分 析建 筑测 绘成 果要 求 6.3.2.1 日照分 析建 筑测 绘应 符 合DB33/1050 的 规定。6.3.2.2 日照测 量的工 作内 容宜包 括基础 资料收 集，图根控 制测量，地形 图及 立面细 部测绘，总 平 面图、层 平面 图和 立面 图绘 制，日 照分 析，质量 检验 和成果 整理 与提 交。6.3.2.3 日照分 析区 域地 形图 测绘 宜采 用 1:500 的 比例 尺，并宜采 用数 字成 图方 法。6.3.2.4 建筑 物主要拐点 相对邻近图根 点的点位中 误差应小于 50 mm，一般拐 点相对邻近 图根点的 点位中误 差应 小 于70 mm，地 物点间 距中 误差 应小 于 50 mm;高 程点 高程 中误 差应 小 于 40 mm。6.3.2.5 建筑物 外围 的相 关地 形图 或当地 自然 资源 主管 部门 指定范 围内 的地 形图 应实 测。6.3.3 不动产 预测 绘成 果内 容 不动产 预测 绘成 果报 告书 数据格 式宜 为*.docx 或*.pdf，以A4 幅面 输出。主 要 包括下 列内 容：封面；目录；成果表（宗 地基 本信 息表、房屋 信息 汇总 表（预）、幢建 筑面 积分 摊计 算表（预）、土 地使用面积 计算 表（预）、房 屋楼盘 信息 汇总 表（预）；成果图（房 产分 层分 户图（预）、建 筑占 地面 积测 量图（预）、宗 地图（预）；房屋建 筑面 积测 绘成 果；附件资 料。6.3.4 不动产 预测 绘成 果要 求 6.3.4.1 不动产 预测 绘成 果应 符 合GB/T 42547 的 规定。6.3.4.2 不动产 预测绘 须从 经审批 的建筑 施工图 上采 集房屋 边长数 据，应 对分 段边长 之和与 总长 度 进行校核。校 核不 符时，应 返回建 设单 位进 行修 正。6.3.4.3 图纸边 长采集 过程 中，对 数据不 足的，可采 取图解 量取、图解计 算，量取的 数据需 经核 验，必要时 返回 设计 单位 补充。6.3.4.4 坐落分布图应根据竣工地形图进行编绘（用地红线、房屋分布、幢号（建筑名称）、层数（自然 层）、路 名、河名 等主要 要素）。6.3.4.5 房产分 层分 户平 面图 应包 含以下 内容：房屋轮 廓线、房 屋边 长、分户专 有房 屋权 属界 线、四面墙 体的 归属、比 例尺、指北 针等；幢号、户号、层 名、水平 投影面 积、测量 单位、测 量员、检查 员、日期 等；楼梯、走道 等共 有部 位，须在范 围内 加简 注名 称等；单一产 权只 表示 层面 积信 息。6.4 施工许 可阶 段成 果 6.4.1 放线测 量成 果内 容 放线测 量成 果报 告书 数据 格式宜 为*.docx 或*.pdf，以A4 幅面 输出。主 要包 括下列 内容：封面；DB3305/T 313 2024 8 目录；概述；作业依 据；作业方 法；质量检 查；其他说 明；成果表（控 制点 成果 表、放线测 量成 果表、放 线复 核比对 成果 表）；成果图（放 线图、工 作略 图（包 括图 名、指北 针、比例尺、建 筑物 位置（绝 对位置、相 对关系）、规 划设 计条 件、相关项 目信 息等）；附件。6.4.2 放线测 量成 果要 求 6.4.2.1 应编制 放线测 量成 果表，且内容 宜包括 点号、放线 间距、放线坐 标、总图坐 标等。非正 式 桩点可只 提供 相关 距离。6.4.2.2 放 线 图 宜按 比 例 绘制，内容 宜 包 括拟 建 建(构)筑 物略 图、规划 道 路 名称、拟建 建(构)筑物与四至 关系 等，实钉 点应 标识。6.4.3 验线测 量成 果内 容 验线测 量成 果报 告书 数据 格式宜 为*.docx 或*.pdf，以A4 幅面 输出。主 要包 括以下 内容：封面；目录；概述；作业依 据；作业方 法；质量检 查；其他说 明；成果图：验 线图、工 作略 图（包 括图 名、指北 针、比例尺、建 筑物 位置（绝 对位置、相 对关系）、规划 设计 条件、相 关项目 信息 等）；成果表：控 制点 成果 表、验 线测 量成 果表。6.4.4 验线测 量成 果要 求 6.4.4.1 应依据 自然资 源主 管部门 出具的 规划条 件、条件点 坐标、验测点 坐标 和施工 图等资 料，计 算建(构)筑物 与四 至的 关系。6.4.4.2 建(构)筑 物每 侧计算 的数 据应与 建设工 程规 划许可 证附图 标注的 数据 对应。验线测 量宜 检 测涉及有 四至 距离 的细 部点 位，也 可验 测外 廓轴 线点 并根据 施工 图推 求细 部点 位进行 计算。6.4.4.3 四至周 边建 筑未 建时，可 不计算 间距;当 有需 要时，应依据 其设 计坐 标计 算。6.4.4.4 桩点应 编号，同 一工 程的 桩点编 号不 应重 复。6.4.4.5 建(构)筑物 的位 置不 满足 规划条 件时，应 上报 属地 自然资 源主 管部 门。6.5 竣工验 收阶 段成 果 6.5.1 建设用 地复 核测 量成 果 6.5.1.1 建设用 地复 核测 量成 果内 容 DB3305/T 313 2024 9 建 设 用 地 复 核测 量 成 果报告 书 数 据 格 式宜 为*.docx 或*.pdf，以A4 幅 面输 出。主 要 包 括 以 下内容：封面；扉页；免责声 明；目录（包括 测绘 责任 人、测量说 明、成果 图表 和附 件资料 等）；测绘责 任人（包 括测 绘单 位资质 等级、资 质证 书编 号、地 址、联系 电话 及测 绘人员 姓名、职业资格 证书 编号 和测 绘成 果客观 性声 明等 内容）；测量说 明（包括 概述、作 业依据、已 有资 料分 析利 用、控 制说 明、权属 调查、不动 产权 籍调查、界 址测 量、其他 要素 测量、图件 编绘、提 交成 果等）；附表及 附图（包 括不 动产 简况表、宗 地基 本信 息表、界址 签章 表、界址 说明 表、控 制点 成果表、控 制点 检查 表、宗地 调查工 作底 图、宗地 草图、宗地 图、土地 使用 面积 计算表、不 动产外业实 地查 看记 录表、房 屋基本 信息 调查 表、各幢 各类建 筑面 积汇 总表、房 产分层 分户 图、影像图、复 核 验 收图、基 底面积 图等）；附件资 料。6.5.1.2 建设用 地复 核测 量表 6.5.1.2.1 建设用 地复 核测 量表 数据 格式宜 为*.docx 或*.xlsx 格式，以A4 幅 面输 出。6.5.1.2.2 宗地基 本信息 表、界址签 章表、界址说 明表、土地 使用面 积计算 表、不动产 外业实 地查 看记录表、房 屋基 本信 息调 查表 按 DB33/T 1152 的要 求进行 绘制。6.5.1.2.3 各幢各 类建 筑面 积汇 总表、房产 分层 分户 图参 照附 录要求 进行 绘制。6.5.1.3 宗地草 图 6.5.1.3.1 宗地草 图内 容及 编制 应 按DB33/T 1152 的 要求 进行 绘制。6.5.1.3.2 比例尺 和幅面 应根 据宗地 的大小 和形状 确定，一般 成 A4、A3 纸 大小，宗地 过大或 过小 时，可调整 比例 尺绘 制，比例 尺分母 应为 整百 数为 宜。6.5.1.4 调查工 作底 图 6.5.1.4.1 调查工 作底 图内 容及 编制 应按 DB33/T 1152 的 要求 进行绘 制。6.5.1.4.2 比例尺 和幅 面应 根据 宗地 的大小 和形 状确 定，一般 采用 1:500 或 1:1000 比 例尺表 示；特别大的 宗地 可 用1:2000 比 例尺表 示。6.5.1.5 宗地图 6.5.1.5.1 宗地图 内容 及编 制应 按 DB33/T 1152 的要 求进 行绘 制。6.5.1.5.2 比例尺 和幅 面应 根据 宗地 的大小 和形 状确 定，一般 采用 1:500 或 1:1000 比 例尺表 示；特别大的 宗地 可 用 1:2000 比 例尺表 示。A4 幅面 数字 宗 地影像 图比 例尺 大小 原则 上用 1:500，根 据实 际情况可以 适当 调 整，比 例尺 分母以 整百 数为 宜。6.5.1.6 复核验 收图 6.5.1.6.1 应根据 本章竣 工地 形图进 行编绘，复核 验收 图应根 据用地 批准文 件、土地出 让合同（土 地划 拨 决定 书）、建 设用 地规 划 许可 证 及附 件、附 图、建 设工 程 规划 许 可证 及附 件、附 图、建 设 工程规划 竣 工验 收 合格 证 或规 划核 实 确认 书 及附 图、地 名办 使 用证 明 等进 行 绘制，其 余 与复 核 验收 无 关的数据可不 绘制。6.5.1.6.2 应配备 复核 验收 相关 数据 汇总表。DB3305/T 313 2024 10 6.5.1.6.3 复核验 收图 数据 格式 应为*.dwg，比例 尺一 般 为 1:500 或 1:1000，采 用矩 形自 由分幅。6.5.1.7 基底面 积图 6.5.1.7.1 应根据 本章竣 工地 形图进 行编绘，基底 面积 图应根 据规划 核实后 指标 进行绘 制，其 余与 基底面积 无关 的数 据可 不绘 制。6.5.1.7.2 基底面 积图 数据 格式 应为*.dwg，比例 尺一 般 为 1:500 1:2000，采 用矩 形自 由 分幅。6.5.2 规划、绿地 测量 成果 6.5.2.1 规划、绿地 测量 成果 内容 成果报 告书 数据 格式 宜为*.docx 或*.pdf，以A4 幅 面 输出。主要 包括 以下 内容：封面；扉页；免责声 明；目录（包括 测绘 责任 人、测量说 明、房屋 建筑 面积 测绘成 果成 果图 表和 附件 资料等）；测绘责 任人（包 括测 绘单 位资质 等级、资 质证 书编 号、地 址、联系 电话 及测 绘人员 姓名、职业资格 证书 编号 和测 绘成 果客观 性声 明等 内容）；测 量 说明（包 括 概述、作业 依 据、平面 坐 标系 及高程 基 准、作业 方 法、测量精 度、质 量控 制、提交成 果等）；附 表 及附 图（包 括控 制点成 果 资料、建 筑 物高 度及层 高 测量 略图、建筑 物基底 面 积计 算略 图、建筑物 基底 面积、建 筑面 积及计 容建 筑面 积汇 总表、规划 测量 分幢 与规 划许 可比对 结果 表、规划测 量主 要经 济技 术指 标对比 表、绿地 测量 成果 图表、竣工 地形 图、竣工 规划总 平面 图、绿地竣 工地 形图、地 面绿 地面积 明细 表、地下 设施 顶面及 屋顶 绿化 面积 明细 表、休 憩场 所面积明细 表、垂直 绿化 面积 明细表、绿 地面 积统 计表 等）；附件资 料。6.5.2.2 竣工地 形图 6.5.2.2.1 按照 DB33/T 1152 的要 求 测绘竣 工地 形图，地 形图 测量范 围一 般应 根据 项目 用地边 界外 扩30 m（若 遇 道 路 或 第 一 排 建 筑 物 应 测 完 整）。涉 及 公 共 安 全、环 境 保 护、卫 生、资 源 等 具 有 选 址 特 殊性 的 项目（化工、天然 气、石 油、电 站、垃 圾填 埋场、尾矿 库 等）存 在安 全距 离、防 护 带距 离 等宜将测 绘 范围 延 伸到 该区 域。与 高 铁、高 速公 路、大型桥 梁、高 压 走廊、重 要管线 等 基础 设 施交 叉穿 越的，应 将 穿越、跨越 点 位置 测量 准 确。其 中按 行 政部 门的 要 求，竣 工地 形 无需 表示 管 线及 附 属设 施（只表示 管 线图 主 要要 素），具体 已 在管 线 测量 报 告中 详细 描 述。主 体建 筑 物的 表示 以 设计 图、房 产 测 绘结合，特 别是 封闭 阳台 按阳 台线表 示，有利 于规 划审 批和绿 地率 计算。6.5.2.2.2 竣工地 形图 数据 格式 应为*.dwg。6.5.2.2.3 竣工地 形图 比例 尺一 般 为1:500，采 用矩 形自 由分 幅。6.5.2.3 竣工规 划总 平面 图 6.5.2.3.1 竣工规 划总 平面 图应 在竣 工地形 图基 础上 按 DB33/T 1152 的要 求执 行。6.5.2.3.2 在竣工 规划总 平图 中标绘 细部点 及间距，细 部点标 绘位置（轮廓 线或 轴线）与建设 工程 规划许可 证附 图相 应位 置一 致,并 在备 注中 说明 交点 坐 标与间 距。6.5.2.3.3 竣工地 形图 数据 格式 应为*.dwg。6.5.2.3.4 竣工地 形图 比例 尺一 般 为1:500，采 用矩 形自 由分 幅。DB3305/T 313 2024 11 6.5.2.4 绿地竣 工地 形图 6.5.2.4.1 绿地竣 工地 形图 按 DB33/T 1152 的要 求执 行。6.5.2.4.2 绿地竣 工地形 图上 应绘制 用地红 线、地 下室 范围线（应区 分人防 区、非人防 区等不 同地 库顶 板 标高 区 域）、集中 绿地 范 围线（住宅 小 区项 目）、消防 登 高场 地 和停 车位 等，并 作 标注。集中绿地范围 线的 认定 可参 照设 计单位 出具 的设 计总 平面 图中框 定的 集中 绿地 范围 线确定。6.5.2.4.3 绿地竣 工地 形图 上应 分层 设色并 标注 各类 绿地 地块 统计信 息。6.5.2.4.4 绿地竣工地形图成 果数据 格式应为*.dwg，比 例 尺 应与 竣 工 地 形 图 保 持一 致，依 比 例 尺 输出纸质 成果 图。6.5.2.5 高度及 层高 测量 略图 6.5.2.5.1 按DB33/T 1152 的要 求执 行，以 立面 图或 剖面 图为 底图参 照。6.5.2.5.2 当房屋 地上 空间 净高 大于 等于 2.10 m 的 部分 占标 准 楼层建 筑面 积 2/3 及以 上 时，该 空间计入房 屋自 然层 数。6.5.2.5.3 高度及 层高 测量 略图 数据 格式应 为*.dwg，高 度及 层 高测量 略图 宜 以 A4 幅面 选 择合适 的比例尺单 幢输 出。6.5.2.6 建筑基 底平 面图 6.5.2.6.1 按 DB33/T 1152 的 要求 确 定建筑 基底 范围 线并 计算 基底面 积，宜 以 A4 幅面 选择合 适的 比例尺单 幢输 出。6.5.2.6.2 标注建 筑基 底边 长尺 寸，并在各 幢基 底范 围线 内标 注相应 幢的 基底 面积 值。6.5.2.6.3 建筑基 底平 面图 数据 格式 应为*.dwg。6.5.2.7 规划、绿地 测量 成果 表 规划、绿地 测量 成果 表格 式宜为:*.docx 或*.xlsx。主要 包括 以下 内容：建筑物 基底 面积、建 筑面 积及计 容建 筑面 积汇 总表；规划测 量分 幢与 规划 许可 比对结 果表；规划测 量主 要经 济技 术指 标对比 表；绿地测 量成 果表（含 森林 覆盖率）。6.5.2.8 航 拍竣 工影 像图 为提高 竣工 行政 审批 时效，应用 无人 机从 现场 不同 角度拍 摄建（构）筑 物清 晰立面 照片。6.5.3 消防测 量成 果 6.5.3.1 消防测 量成 果内 容 消防测 量成 果报 告书 数据 格式宜 为*.docx 或*.pdf，以A4 幅面 输出。主 要包 括以下 内容：封面；扉页；免责声 明；目录（包括 测绘 责任 人、测量说 明、成果 图表 和附 件资料 等）；测绘责 任人（包 括测 绘单 位资质 等级、资 质证 书编 号、地 址、联系 电话 及测 绘人员 姓名、职业资格 证书 编号 和测 绘成 果客观 性声 明等 内容）；DB3305/T 313 2024 12 测 量 说明（包 括 概述、作业 依 据、平面 坐 标系 及高程 基 准、作业 方 法、测量内 容、测 量精 度、质量控 制、提交 成果 等）；附表及 附图（包 括建 筑类 别测量 表、总平 面布 局测 量表、地下 室测 量表、防 火分隔 测量 表、安全疏 散测 量表、防 烟分 隔测量 表、其他 测量 表、总平面 测量 略图、地 下室 测量略 图、安全疏散、防火 及防 烟分 隔测 量略图 等）；附件资 料。6.5.3.2 总平面 测量 略图 6.5.3.2.1 消防总 平面 测量 略图 应在 竣工地 形图 基础 上 按 DB33/T 1152 的 要求 执行。6.5.3.2.2 消防车道的转弯半径应根据浙江省消防技术规范难点问题操作技术指南（2020）版“2.1.2”执行。6.5.3.2.3 消防总 平面 测量 略图 数据 格式应 为*.dwg。6.5.3.2.4 消防总 平面 测量 略图 比例 尺一般 为 1:500，采 用矩 形自由 分幅。6.5.3.3 消防测 量成 果表 6.5.3.3.1 消防测 量成 果表 数据 格式 宜为:*.docx 或*.xlsx。主要包 括以 下内 容：建筑类 别和 平面 布置 测量 表；消防总 平面 布局 测量 表；6.5.4 人防测 量成 果 6.5.4.1 人防测 量成 果内 容 人 防 测 量 应 符 合GB 50038 和GB 50225 的 相 关 要 求，人 防 测 量 成 果 报 告 书
