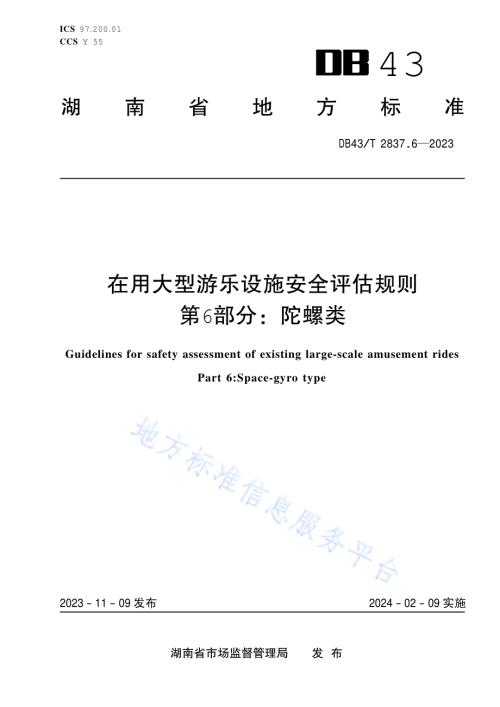

在用大型游乐设施安全评估规则第 6部分：陀螺类DB43/T272023 83.643湖南省地方标准ICSCCS 97.200.01Y 55发 布 湖南省市场监督管理局 2023-11 发 布-09 2024-02 实 施-09Guidelines for safety assessment of existing large-scale amusement ridesPart 6:Space-gyro typeDB43/T 2837.6 2023 I 目 次 前言 引言 1 范围 1 2 规 范性 引用 文件 1 3 术 语和 定义 1 4 评 估对 象 2 5 一 般要 求 2 6 评 估项 目和 要求 2 7 现 场评 估基 本原 则 3 7.1 设备 本体 3 7.2 使用 管理 4 8 评 估报 告 4 附录A（资 料性）在用 陀螺类 大型 游乐 设施 设备 本体安 全评 估项 目 5 附录B（规 范性）安全 评估常 用仪 器设 备及 精度 27 附录C（资 料性）在用 陀螺类 大型 游 乐 设施 安全 评估报 告 28 参考文 献 58 DB43/T 2837.6 2023 II DB43/T 2837.6 2023 III 前 言 本文件 按 照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标 准化 文件 的结 构和起 草规 则 的规定起草。本文件 是DB43/T 2837 2023 在 用大 型游 乐设 施安 全评估 规则 的 第 6 部分。DB43/T 2837 2023包括以 下部 分：第1 部 分：总则；第2 部 分：滑行 车类；第3 部 分：飞行 塔类；第4 部 分：自控 飞机 类；第5 部 分：架空 游览 车类；第6 部 分：陀螺 类；第7 部 分：转马 类；第8 部 分：碰碰 车类；请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发 布机 构不 承担 识别 专利 的责任。本文件 由湖 南省 市场 监督 管理局 提出。本文件 由湖 南省 特种 设备 标准化 技术 委员 会归 口。本文件 起草 单位：湖 南省 特种设 备检 验检 测研 究院。本文件 主要 起草 人：董志 勇、孙 建、杨志 勇、梁峻 欣、周 旭升、肖 化明、成 浪、刘 琪、邱红 勇、彭苗、梁 志善、贺 宏、蔡贝。DB43/T 2837.6 2023 IV DB43/T 2837.6 2023 V 引 言 大型游 乐设 施是 人们 休闲 娱乐的 重要 载体，随 着时 代的进 步，其安 全状 况逐 渐成为 社会 公共 安全 的重要组 成部 分。与设 计使 用期限 内正 常工 作的 大型 游乐设 施相 比，发生 过安 全事故、故 障频 率高、遭 受过自然 灾害 等情 况的 大型 游乐设 施，风 险隐 患程 度 更高。开 展有 效的 安全 评 估工作，为判 断此 类大 型 游乐设施 是否 满足 安全 运行 要求提 供了 重要 的参 考依 据。目前，大型 游乐 设施 安全 评估的 程序、内 容、要求 和方法 缺乏 相关 标准，大 型游乐 设施 安全 评估 活动不能 系统、全 面、有效 地开展。本文件 从在 用大 型游 乐设 施设备 本体 及使 用管 理两 方面着 手，解 决如 何科 学、系 统、全面 地评 估设备的安 全性 能，并提 出安 全评估 给出 降低 风险 程度 的建议 措施。这 项标 准弥 补了安 全评 估行 为规 范 的 空白，为 特种 设备 安全 与节 能工作 的实 施开 辟了 新的 途径，有着 极大 的经 济效 益和社 会效 益。特种设 备目 录将 大型 游乐 设施划 分 为13 个类 别，为 了便于 标准 的使 用、实施 以及后 续的 补充 完善，按照类 别进 行标 准起 草。DB43/T 2837.6 2023 VI DB43/T 2837.6 2023 1 在用大型 游乐设 施安全评 估规则 第6 部 分：陀 螺类 1 范围 本文件 规定 了在 用陀 螺类 大型游 乐设 施安 全评 估的 评估对 象、一 般要 求、评 估项目 和要 求、现 场评估基本 原则 及安 全评 估报 告。本文件 适用 于在 用陀 螺类 大型游 乐设 施的 安全 评估。2 规 范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的 修 改单）适 用 于 本文件。GB/T 699 优质 碳素 结构 钢 GB/T 1243 传 动用 短节 距 精密滚 子链、套 筒链、附 件和链 轮 GB 2894 安全 标志 及其 使 用导则 GB/T 3077 合 金结 构钢 GB 4706.1 2005 家用 和 类似用 途电 器的 安全 第1 部分：通 用要 求 GB 5226.1 机 械电 气安 全 机械 电气 设备 第1 部 分：通用 技术 条件 GB 5725 安全 网 GB 8408 大型 游乐 设施 安 全规范 GB 13495.1 消 防安 全标 志 第1 部 分：标志 GB/T 34370.3 游乐 设施 无损检 测 第3 部分：磁 粉 检测 GB/T 34370.4 游乐 设施 无损检 测 第4 部分：渗 透检测 GB/T 34370.5 游乐 设施 无损检 测 第5 部分：超 声检测 GB/T 39079 大 型游 乐设 施检验 检测 加 速度 测试 GB 50057 建筑 物防 雷设 计规范 GB 50231 2009 机 械设 备安装 工程 施工 及验 收通 用规范 DB43/T 2837.1 2023 在 用大型 游乐 设施 安全 评估 规则 第 1 部分：总 则 3 术 语和 定义.下列术 语和 定义 适用 于本 文件。3.1 陀螺类 大型 游乐 设施 space-gyro type of large-scale amusement rides 乘人部 分绕 可变 倾角 的轴 旋转及 运动 形式 类似 的大 型游乐 设施。3.2 在用陀 螺类 大型 游乐 设施 existing space-gyro type of large-scale amusement rides 已投入 使用 的陀 螺类 大型 游乐设 施。DB43/T 2837.6 2023 2 4 评 估对 象 4.1 本标 准适 用于 具有 以 下情形 之一 的在 用陀 螺类 大型游 乐设 施：a）发 生一 般等 级以 上事 故的；b）故 障频 率高，影 响安 全使用 的；c）遭 受水 浸、火灾、雷 击、地 震等 灾害 影响 的；d）政 府或 者使 用单 位委 托的；e）其 他需 要开 展安 全评 估的情 形。4.2 本标 准所 规定 的安 全 评估不 涉及 在用 陀螺 类大 型游乐 设施 的寿 命预 测。5 一 般要 求 5.1 在 用陀 螺 类大 型 游 乐设 施 安 全 评估 的 评估 机 构、评 估 程 序、评 估内 容 和评 估 方 法 应符 合 DB43/T 2837.1 2023 的相 关要 求。5.2 进行 在用 陀螺 类大 型 游乐设 施安 全评 估，评 估 机构应 当配 备包 括（但 不 限于）安 全评 估常 用的 仪器设备 及精 度表（见附 录 B）中 所列 的仪 器设 备、计量 器具 和工 具，其精 度应当 满足 附 录 B 中 提出 的要求。6 评 估项 目和 要求 6.1 在 用陀 螺类大 型游乐 设施的 安全 评 估项目、内 容、要 求及风 险等级 应按 照 DB43/T 2837.1 2023中第7 章规 定的 原则 确定。6.2 在用 陀螺 类大 型游 乐 设施设 备本 体的 安全 评估 项目应 包括（但 不限 于）以下内 容；1）设 备周 边 设 施：安 全 栅 栏 及 进、出 口，安 全 栅 栏 尺 寸、通 往设 备平 台的 阶梯，用于 检修 的爬梯、通 道、平台，安 全标 志，乘 客须 知，音响 信号 装置，附属 设施 及附 加载 荷等；2）轴 承：状态，温 度和 温升，润滑 等 3）电 动机：选 型，安装，状态，温 升，过载（过 热）保 护及 起动 端电 压等；4）联 轴器：安 装，两轴 的同轴 度和 端间 隙，径向 跳动，轴向 窜动 等；5）制动器：设置，型式，动力源切断或控制中 断 时制动状 态，维持电 压，制动力矩，部 件状态及制动 加速 度等；6）减 速箱：齿 轮油，传 动轴、键等；7）齿 轮：选型、润 滑、啮合面 状态 及啮 合接 触斑 点等；8）传 动带：选 型，摩擦 力，磨 损，张紧 等；9）滚 子链：选 型，啮合，磨损 及伸 长，张紧 等；10）钢丝 绳：选型，端 部 紧固装 置，绳夹，余 量及 脱槽装 置，报废 等；11）液 压、气动系 统：设 置，油 管、气 管，接头，油温，油质及 油箱 密封，系统过 压保护 装置，渗漏，失压 或失 速保 护装 置或措 施，辅助 系统 及安 全附件 等；12）重 要轴：重要 轴、销 轴材料 及其表 面硬 度，润 滑，圆 角，无 损检 测，磨 损和锈 蚀，防 松脱 措施等；13）金 属结 构及连 接：金 属结构 宏观情 况，螺栓等 连接，焊缝表 面质 量，无 损检测，涂装、锈 蚀情况等；DB43/T 2837.6 2023 3 14）非金 属件：外 观状 态；15）木结 构件：外 观状 态；16）轨道 结构：晃 动，磨 损，表 面平 整度，接 头间 隙及高 低差 等；17）乘 载系 统：乘 人部分 框架，玻璃钢 件，乘人部 分尺寸，乘人 部分 提升装 置选型 和平衡，乘 人舱门锁 紧装 置，束缚 装置，安全 压杠，安 全带，安 全把手 与安 全挡 杆等；18）应急 救援：应 急救 援 装置及 措施，标 识，有效 性等；19）供 电系 统：总 电源开 关设置，电气 元件 容量，漏电保 护装置 外观 及状态，电源 进线的 敷设，电气设备的 保护，低压配 电系统的接 地型式，接地 要求和接 地电阻，驱动电 动机、电 控柜带电回路 的绝 缘，工作 电压 不大 于 50V 的电 源变 压器 绝缘，变频 器工 作温 度，集电器 等；20）控 制和 操作 系统：设 置，控 制元 件，无 线、非 机械式 传感 器的 抗干 扰，控制输 入，控制 输岀，操作按钮、信号灯 等标志 和颜色，启 动按钮，紧急 停止按钮，乘客操 作电器 开关，限 位控制装置、防止 误启 动控 制装 置或措 施，安全 联锁，超 过工作 限值 控制 等；21）配 电盘 柜：设 置和外 观状态，安全 警示 标志，门锁，端子排，配 电线接 头及连 接，接 地线 颜色，继 电器、接 触器 工作 情况等；22）配线 槽：设置 及状 态；23）视频 监视 系统：外 观 及状态；24）配电 房：设置 及状 态；25）装饰 照明 系统：回 路 设置，外观 状态，电 压，照度等；26）基础：基 础宏 观情 况、地脚 螺栓 等；27）安全 网或 防坠 物措 施：设置 位置 及状 况；28）运 行区 域的安 全防护：乘人 部分与 障碍 物间安 全距离，乘客 可触 及之处 的危险 突出物，操 作室的视 野情 况，风速 计，吊厢进 出口 与站 台高，避 雷装置，防 护装 置或 隔离 措施等；29）功能 试验：空 载运 行 试验、满载 运行 试验、偏 载运行 试验 等；30）性能 试验：运 行速 度、应力 测试 等；31）安全 性能：传 动系 统 安全性 能。6.3 在用 陀螺 类大 型游 乐 设施使 用管 理评 估项 目、内容及 要求 应满 足 DB43/T 2837.1 2023 中 7.3 的规定。6.4 在用 陀螺 类大 型游 乐 设施设 备本 体的 安全 评估 项目、内容、要 求及 风险 等级参 见附 录 A。7 现 场评 估基 本原 则 7.1 设备 本体 7.1.1 根据 陀螺类 大型 游 乐设施 设备本 体的 安全评 估项目 要求，在现 场进行 设备评 估时，如果 该项目满足附 录A 中的“评估 要 求”，则 评估 小组 应统 一按 风险等 级 4D（级）进 行 风险评 定，且 附 录 C 中“问题描述”栏 填写“符 合”，“需要 采取 措施”栏 填写 如“正 常维 保，无需 采取 额外措 施”等建 议措 施；如果该项 目未 能满 足附 录 A 中的“评估 要求”，评估 小 组应在 附 录 C 中“问 题描 述”栏 对问 题进 行清 晰、简要的 描述，并 在“需要 采取措 施”栏填 写建 议采 取的风 险控 制措 施，原则 上按照 附 录 A 给 定的 风 险 等级进行 风险 评定。评估 小 组也可 根据 现场 设备 实际 情况，对 相关 项目 的风 险 等级进 行适 当的 调整，并 备注说明 理由。7.1.2 对于 附录 A 以外 的评估 项目，按照上 述方 法进行 安全评 估。其 风险 等 级由 评估组 按照 DB43/T 2837.1 2023 中8.1 的 规 定，根 据评 估设 备实 际情 况进行 评定。DB43/T 2837.6 2023 4 7.1.3 对 于附 录C 中不 适 用的项 目，在该 项目 的各 栏中填 写“无此 项”。7.2 使用 管理 7.2.1 对 于使 用管 理的 各 评估项 目，如果 该项 目满 足 DB43/T 2837.1 2023 附录 B 中的“评 估要 求”，则评估 小组 应在 本文 件附 录 C 中“评 估结 论”栏填 写“符 合”，“问 题描 述”栏填写“无”，“建议 措施”栏填写“无”。如果 该项 目 不满 足 DB43/T 2837.1 2023 附录 B 中的“评 估要 求”，则评 估小 组应 在附 录C 中“评估 结论”栏 填写“不符 合”，“问 题描 述”栏对问 题进 行清 晰、简要 的描述，并 在“建议 措 施”栏填写 建议 采取 的风 险控 制措施。7.2.2 对 于附 录C 中不 适 用的项 目，在该 项目 的各 栏中填 写“无此 项”。8 评 估报 告 8.1 在用 陀螺 类大 型游 乐 设施安 全评 估报 告的 出具，应符 合 DB43/T 2837.1 2023 的 相关 要求。8.2 在用 陀螺 类大 型游 乐 设施安 全评 估报 告参 见附 录 C。DB43/T 2837.6 2023 5 附 录 A（资料 性）在用陀 螺类 大型 游乐 设施 本体安 全评 估项 目 在用陀 螺类 大型 游乐 设施 设备本 体的 安全 评估 项目 见表A.1。表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体安 全评 估项目 序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 1 设备周边设施 1.1 安全栅栏及进、出口 安全栅栏及进、出口设置应符合以下要求：a）游乐设施周围及高出地面 500mm 以上的站台，应设置安 全栅栏或其他有效的隔离设施，防止人员误入；防止围栏外的人触碰到乘人及乘人设施；b）安全栅栏应分别设进、出 口，在进口处宜设引导栅栏。站台应有防滑措施；c）安全栅栏 门开启 方向应 与 乘客行进 方向一 致（特 殊情况 除外）。为防止 开关门 时对人 员的手造 成伤害，门边框与立柱之间的间隙应适当，或采取其他防护措施。2-4 C-1.2 安全栅栏 尺寸 安全栅栏尺寸应符合以下要求：a）游乐设施周围及高出地面 500mm 以上的站台，应设置安 全栅栏或其他有效的隔离设施，室外安全栅栏高度应不低于 1100mm，室内 儿童娱乐项目，安全栅栏高度应不低于 650mm，栅栏的间隙 和距离地面的间隙 应不大于 120mm，安全栅栏应 设置为 儿童不 易攀爬 的结构，工作人 员专用通 道或 平台的栅栏除外；b）当站台高度超过2m 时，安 全栅栏高度应不低于 1200mm。4 C 1.3 通往设备平台的阶梯 通往设备平台的阶梯 游乐设施进出口的台阶宽度应不小于 240mm，高度为 140mm 200mm，阶梯的坡度应保持一 致。进出口为斜坡时，坡度不大于 1：6；有 防滑花纹的斜坡，坡度不大于 1：4。3 D 1.4 用于检修的爬梯、通道、平台 用于检修的爬梯、通道、平台应满足以下要求：用于检查维修用的爬梯、通道、平台应牢固，其空间应能满足工作要求。高于 3m 的爬梯应 设置防护装置或安全带挂接装置。3 C DB43/T 2837.6 2023 6 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 1 设备周边设施 1.5 安全标志 安全标志应符合以下要求：a）必要时，应在游 乐设施 明 显的位置 设置醒 目的安 全标志，安全标 志分为 禁止标 志（红 色）、警 告标志（黄色）、指令标志（蓝色）和提示标志（绿色）等四种类型，安全标志的图形式样应符合 GB 2894、GB 13495.1 的规定；b）乘人装置应明确标识额定 乘员数量和承载重量。4 C 1.6 乘客须知 乘客须知应符合以下要求：a）在游乐设 施明显 处应公 布 乘客须知。操作 服务人 员应随 时向乘客 宣传注 意事项，制止 乘客的危 险行为。b）使用单位对非专供儿童乘 坐的游乐设施，应根据设备特点等，对乘坐儿童的年龄和身高进行规定。4 C 1.7 音响等信号装置 应设置起动前提示乘客注意安全的音响等信号装置。3 C 1.8 附属设施及附加载荷 游乐设施 的假山、艺术 造型等 附属设施，应与 设备保 持符合 标准的安 全距离，防止 意外掉 落、坍塌 或者倾倒之后对设备本身及乘客造成伤害。附加载荷应安装牢固，不影响设备运行安全。3 B 2 轴 承 2.1 状态 轴承不应出现碎裂，影响运行的磨损。3 C 2.2 温度 和温升 轴承温度和温升应符合以下要求：a）滚动轴承端盖处温升不大 于 30，最高温度不大于65；b）滑动轴承进油孔处温升不 大于 35，且最高温度不大于70。4 C 2.3 润滑 对于轴承及接触面有相对运动的部位，应有润滑措施，需要添加润滑剂的，应便于操作。4 C 3 电动机 3.1 选型 电动机的选 型应符合以下要求：a）电动机的选型应符合GB 5226.1 的规定；b）在满载和设计允许偏载的 情况下，连续工作的异步电机工作电流应不大于电机的额定电流；c）对频繁直接起动的异步电 机，起动电流应不大于额定电流的 4.5 倍。2 D DB43/T 2837.6 2023 7 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 3 电动机 3.2 安装 电动机应安装良好。2 B 3.3 状态 电动机不应出现下列情况之一：a）电动机绕组短路、断路、烧毁；b）电动机定子、转子严重磨 损；c）电动机不应有明显的异常 声响，振动；d）电动机外壳或机座破裂。2 B 3.4 温升 电动机本身因素导致工作温升不应超标，B 级（130）绝缘工作温升不应超过 80K，F 级（155）绝缘工作温升不应超过 105K。3 B 3.5 过载（过热）保护 电动机应有过载（过热）保护。3 D 3.6 起动端电压 电动机频繁起动时端电压不宜低于额定电压的 90，不频繁 起动时电压不宜低于额定电压的 85。3 D 4 联轴器 4.1 安装 联轴器应安装良好。1 C 4.2 两轴的同轴度和端间隙 联轴器两轴的同轴度和端间隙符合 GB50231 的规定。4 C 4.3 径向跳动 联轴器径向跳动量应符合制造厂设计要求。3 C 4.4 轴向窜动 联轴器轴向窜动量应符合制造厂设计要求。3 C 5 制动器 5.1 设置 制动器设置应符合以下要求：a）当动力电 源切断 后，停 机 过程时间 较长或 要求定 位准确 的游乐设 施，应 设制动 装置。设备在制 动停止后，应能使运动部件保持静止状态，必要时应设置辅助锁定装置。b）制动系统 应保证 游乐设 施 紧急停机 时不产 生较大 冲击，升降系统 制动应 优先选 用设备 静止或缓 慢下降制动方 式，旋转 制动 宜 选用 自然停车 或能耗制 动方式。制 动停止后，应使运 动部件、乘 载系统保持静止状态且乘客处于安全状态，必要时应设置辅助锁紧装置或驻车装置。c）制动装置的构件应有足够 的强度（必要时还应验算其疲劳强度）。制动装置的制动行程应可调节。1 B DB43/T 2837.6 2023 8 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 5 制动器 5.2 型式 游乐设施 应视其 运动形 式、速 度及其结 构的不 同，采 用不同 的制动方 式和制 动器结 构（如 机械、电 动、液压、气动以及手动等）。制动型式应符合运动特点且安全可靠。3 C 5.3 动力源切断或控制中断时制动 状态 游乐设施 在运行 时，若 动力 源 切断或制 动装置 控制中 断，应 确保游乐 设施能 安全停 止，或 制动器处 于安全状态。1 B 5.4 维持电压 制动器的维持电压应符合制造厂设计要求。1 B 5.5 制动力矩 制动装置 的制动 力矩（力）应 根据实际 情况设 置，不 应引起 安全问题 及设备 受损。手控制 动装置操 作手柄的作用力应为 100N 200N。1 B 5.6 部件状态 制动器部件不应出现下列情况之一：a）制动器的制动衬块与制动 轮完全脱离；b）制动衬块严重磨损或者制 动弹簧失效，导致制动力不足；c）受力结构件出现裂 纹或者 严重磨损；d）制动器电磁线圈铁芯动作 异常，出现卡阻现象；e）制动器电磁线圈防尘件破 损；f）制动闸衬磨损量 超过原厚 度的50；g）制动轮 表面存在明显划痕。1 B 5.7 制动加速度 制动装置 应平稳 可靠，不应使 乘客感受 到明显 的冲击 或使设 备结构有 明显的 振动、摇晃。无乘客束 缚装置时，在正常工况下，制动加速度绝对值一般不大于 5.0m/s2。必要时可增设减速制动装置。3 C 6 减速箱 6.1 齿轮油 齿轮油应符合以下要求：a）按照使用维护保养说明书 要求，选择适合的齿轮 油并定期更换；b）轴伸出处无明显的渗漏油 情况。4 C 6.2 传动轴、键 传动轴或者键不应出现影响安全运行的损坏。2 B DB43/T 2837.6 2023 9 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 7 齿轮 7.1 选型 齿轮的设计或选型应符合游乐设施的实际工况，并符合相关国家标准的规定。2 D 7.2 润滑 应当有良好的润滑。润滑剂应按照使用维护保养说明书的要求进行选择。3 D 7.3 啮合面状态 无异常偏啮合及偏磨损，轮齿不应出现塑性变形、折断、裂纹、齿面点蚀或胶合等形式的严重失效。2-3 B-7.4 啮合接触 斑点 齿轮及齿条传动时，接触斑点百分率为：在齿高方向不小于 40，在齿长方向不小于50。4 C 8 传动带 8.1 选型 传动带的设计或选型应符合游乐设施的实际工况，并符合相关国家标准的规定。3 C 8.2 摩擦力 传动摩擦力足够，运行不打滑。1-2 C-8.3 磨损 传动带是否磨损严重、裂纹、老化、扯皮等缺陷。3 B 8.4 张紧 应设置可调整皮带的张紧机构。4 C 9 滚子链 9.1 选型 传送动力的滚子链，应符合 GB/T 1243 的规定。3 C 9.2 啮合 链与链轮正确啮合。3 C 9.3 磨损及伸长 滚子链磨损及伸长不应跳齿或脱链，使传动失效。3 B 9.4 张紧 应设置可调整链条的张紧机构。4 C 10 钢丝绳 10.1 选型 钢丝绳选型应符合以下要求：a）摩擦传动用的钢丝绳直径 应不小于 10mm，卷筒传动用的 钢丝绳直径应不小于 6mm；b）提升乘人装置用的卷筒、滑轮直径与钢丝绳直径之比应不小于 30，当钢丝绳对滑轮包 角不大于 90时，滑轮直径与钢丝绳直径之比应 不小于20 倍；c）卷筒和滑轮用的钢丝绳，宜选用线接触钢丝绳，在腐蚀环境中应选用镀锌钢丝绳。2-3 B DB43/T 2837.6 2023 10 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 10 钢丝绳 10.2 端部紧固 装置 端部应用紧固装置固定，其固定方法不同，端部强度不同（用效率表示）。端部一般固定方法的效率应符合下表的要求：固定方法 名称 效率/备注 巴氏合金固定 100 一般称浇铸巴氏合金法 绳夹固定 8085 绳夹加工不合适，效率为 50以下 楔块固定 6570 楔块加工不合适，效率为 50以下 桃形环编织法 8090 钢丝绳直径/mm 16 以下，90 1626，85 2838，80 桃形环绳箍 90100 1 B DB43/T 2837.6 2023 11 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 10 钢丝绳 10.3 绳夹 采用绳夹固定时，绳夹安全的情况应满足以下要求：a）采用绳夹固定时，U 型螺栓 应由钢丝绳的短边套上，应符合下图所示：b）重要部位钢丝绳直径与绳夹的数量和间距，应符合下表的要求：钢丝绳直径/mm 绳夹数量/个 绳夹间距/mm 9 3 50 9 16 4 80100 18 5 110 22 5 130 24 5 150 28 5 180 32 6 200 36 7 230 38 8 250 1-3 C-10.4 余量及脱槽装置 钢丝绳的 终端在 卷筒上 应留有 不少于三 圈的余 量。当 采用滑 轮传动或 导向时，应考 虑设置 防止钢丝 绳从滑轮上脱落的结构。1 C DB43/T 2837.6 2023 12 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 10 钢丝绳 10.5 报废 传动和提升用钢丝绳出现下列情况之一的，应报废：a）传动和提升用钢丝绳的断 丝和磨损超过允许值时（见下表）；b）整根绳股断裂；c）钢丝绳的纤维芯或钢丝（或多层绳股的内部绳股）断裂，造成绳股显著减小时；d）由于外 部腐蚀钢丝绳表面 出现深坑，钢丝绳相当松弛时；e）经确认有严重的内部腐蚀 时；f）出现笼形畸变时；g）绳股被挤出，这种状况通 常伴随笼形畸变产生；h）局部直径严重增大或减小 时；i）局部弯折、扭结或被压扁 时；j）受特殊热力的作用，外表 出现可识别的颜色时；k）超过设计及有关技术规程 规定的使用寿命时。钢丝绳的断丝和磨损允许值 磨损状态 允许值 钢丝破断呈均匀分布状态 每股在一个捻距内破断数 3 根 钢丝破断虽呈均匀分布状态，钢丝磨损后的剩余断面积为原断面积的 80以 下或严重腐蚀 每股在一个捻距内破断数为 2 根 钢 在一处破断或特别集中在一 股时 钢丝破断总数在一个捻距内，6 股为 10 根，8股为12 根 磨损后的钢丝绳直径 为原钢丝绳直径的90以上 1 A 11 液压、气动 系统 11.1 设置 液压、气动系统设置应符合以下要求：a）每台（套）应设置单独的 液压或气动系统；b）液压缸负载的反作用力通 过液压缸的中心线；c）单作用活塞式液压缸，应 设计排气口，并设置在适当位置，以避免喷射的液体对人员造成危险；d）液压及气动系统的压力应 调整适当，启动和关闭时不应有异常的冲击振动；e）液压站及空压站设置位置 应适当，且便于应急救援和维修。2 C DB43/T 2837.6 2023 13 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 11 液压、气动 系统 11.2 油管、气管 管路应排 列整齐、布置 合理，管卡分布 是否合 理，弯 管处应 无过压、过弯现 象，软 管管长 是否适中，捆扎应结实、无摩擦、固定可靠。4 C 11.3 接头 液压及气动传动的 回转接头转动应灵活，密封应可靠，维修应方便。4 C 11.4 油温 液压油温应符合以下要求：a）当环境温度最高时，油泵 进口油的温度不应超过 60，在环境温度最低时，设备应能正常工作；b）当工作环境温度最高时，油箱油温不应超过 65，设备 允许运行的环境温度范围内，设备应能正常工作。4 C 11.5 油质及油箱密封 油质及油箱密封应符合以下要求：a）液压系统在装配前，接头、管路及油箱内表面应清洗干净，不得有任何污物存在；b）使用的液压油应保证清洁 无杂质，油箱密封良好。4 C 11.6 系统过压保护 装置 液压或气动系统中，应设有不超过额定工作压力 1.2 倍的过 压保护装置。2 D 11.7 渗漏 液压系统不应渗漏油。气动系统不应明显漏气。2-3 B 11.8 失压或失速保护装置或措施 乘人部分由油缸或气缸支撑升降，当压力管道、软管及泵等失效时，乘人部分下降速度不应大于 0.5m/s，否则应设有效的缓冲装置或保护装置。1-2 B-11.9 辅助系统 润滑、液压、气动等辅助系统的工作应正常。3 B 11.10 安全附件 安全附件应进行校验 或检定。2 D DB43/T 2837.6 2023 14 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 12 重要轴 12.1 重要轴、销轴材料及其表面硬度 重要轴、销轴材料及其表面硬度应符合以下要求：a）材质及性能应符合设计要 求，必要时进行理化试验；b）重要的轴和销轴宜进行调 质处理，并符合 GB/T 699 和 GB/T 3077 的规定，调质后应进 行无损检测，必要时应进行冲击试验。1 A 12.2 润滑 对于轴承及接触面有相对运动的部位，应有润滑措施，需要添加润滑剂的，应便于操作。4 C 12.3 圆角 要轴及销轴应避免应力集 中，如尽量小的截面变化、轴肩处尽可能大的圆角等。1 D 12.4 无损检测 重要轴应进行超声检测及表面检测：a）超声检测应当按 照 GB/T 34370.5 的规定执行，质量要求 和合格级别如下：零部件的脉冲反射法超声检测技术等级不低于 B 级，合 格级别为级；b）表面检测：表面检测应当按照 GB/T 34370.3 和GB/T 34370.4 的规定执 行，质量要求和合格级别如下：1）采用磁粉或者渗透检测，合格级别为 I 级；2）采用涡流检测，合格级别 由设计图样或业主协商的当量尺寸确定；3）带油漆层的磁粉检测，应 由经证明具备相应检测能力的专业人员实施。1 B 12.5 磨损和锈蚀 游乐设施 重要轴及销轴的检验应符合下表的要求，超过允许值时应及时更换。种类 允许值 轴直径磨损量 小于原直径的 0.8，且最大 不超过 1mm 轴锈蚀量 打磨光后，小于原直径的 1（包括凹坑处），且最大不超过 1mm 1 B 12.6 防松脱措施 重要零部件的销轴连接应有防脱落措施。1 A DB43/T 2837.6 2023 15 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 13 金属结构及 连接 13.1 金属结构 宏观情况 主要受力构件不应整体失稳、严 重塑性变形。金属结构的连接焊缝无明显可见的焊接缺陷。1-4 A-13.2 螺栓等连接 螺栓等连接应满足以下要求：a）重要螺栓连接应能满足载 荷要求，应采取防止螺栓松动的措施。螺栓安装后应有明显的防松标识。b）重要零部件间的销轴连接 应有防脱落措施。c）各种止动垫圈在螺母拧紧 后应弯转舌耳。螺栓头部防松保险丝应按螺纹旋向穿装缠牢。d）螺栓应无弯曲变形、损伤、磨损和锈蚀，螺栓头、螺纹根部应无裂纹。3-4 A-13.3 焊缝表面 质量 焊缝不应 有影响 安全的 漏焊、烧 穿、裂 纹、气 孔、严 重咬边、焊瘤熔 渣及焊 高不够 等缺陷。接头应 无漏焊、裂纹、烧穿、未焊透、密集气孔、塌陷、严重咬边、未焊满、夹渣等外观缺陷。3-4 A-13.4 无损检测 重要焊缝应进行不低于 100 的 表面探伤检测或超声探伤检测：a）超声检测应当按照GB/T 34370.5 的规定执行，质量要求 和合格级别如下：1）要求进行全部无损检测的 对接接头，脉冲反射法鞋检测技术等级不低于 B 级，合格级 别为 I 级；2）要求进行局部无损检测的对接接头，脉冲反射法超声检 测技术等级不低于 B 级，合格级别为 II 级；3）角接接头的对接焊缝和T 形接头的对接焊缝，脉冲反射法超声检测技术等级不低于 B 级，合 格级别为 II 级；4）采用衍射时差法和相控阵 超声检测的焊接接头，合格级别不低于 II 级。b）表面检测应当按照GB/T 34370.3 和GB/T 34370.4 的规 定执行，质量要求和合格级别如下：1）采用磁粉或者渗透检测，合格级别为 I 级；2）采用涡流检测，合格级别 由设计图样或业主协商的当量尺寸确定；3）带油漆层的磁粉检测，应 由经证明具备相应检测能力的专业人员实施。1 B 13.5 涂装、锈蚀情况 涂装、锈蚀情况应符合以下要求：a）涂层应均匀，不存在剥离、漏涂、返锈、皱皮、流坠、针眼、气泡、凹坑、凸起等。b）受力结构件的最大锈蚀深 度应小于原型钢厚度的 15。c）结构件的排水措施应有效，其外表面及结构件内部不应有渗漏水或残留积水。2-4 C-DB43/T 2837.6 2023 16 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 14 非金 属件 14.1 外观状态 玻璃、橡胶、尼龙、聚氨酯等不应 存在裂纹、尖角、毛刺、老化、破损、变形、磨损等。4 B 15 木结 构件 15.1 外观状态 不存在腐朽、虫眼、开裂、木节、髓心等现象。4 B 16 轨道 结构 16.1 晃动 在设备运行时轨道不应有影响安全的异常晃动。1 B 16.2 磨损 游乐设施 轨道的检验应符合下表要求，超过允许值时应及时更换。轨道形状 磨损部位 允许值 型钢轨道 踏面、侧面 小于原厚度尺寸的 20 钢管轨道 小于原厚度尺寸的 15 1 C 16.3 表面 平整度 在设备运行时轨道无明显冲击现象。2 B 16.4 接头间隙及高 低差 导轨轨道在接头处的轨面高低差应不大于 1mm，间隙应不大 于 2mm，横向错位位移应不大 于 1mm。4 C 17 乘载 系统 17.1 乘人部分框架 材料 乘客部分 的支撑、轿厢、车辆 等受力框 架，应 采用金 属材料 或其它高 强度性 能的非 金属材 料制成，在整体上应为坚固的结构。乘人装置 的座位 结构和 型式应 具有一定 的束缚 功能。对于运 行过程中 乘客有 翻滚动 作的设 备，乘客 座椅面两边和中间应设有效拦挡结构，适当增加座椅面倾角。1 C DB43/T 2837.6 2023 17 表 A.1 在 用陀 螺类 大型 游乐设 施设 备本 体 安 全评 估项目（续）序号 项目 编号 评 估内容 评 估要求 严重程度 概率 等级 风险 等级 备注 17 乘载 系统 17.2 玻璃钢件 玻璃钢件应满足以下要求：a）不准许有浸渍不良、固化 不良、气泡、切割面分层、厚度不均等缺陷；b）表面不准许有裂纹、破损、明显修补痕迹、布纹显露、皱纹、凸凹不平、色调不一致等缺陷，转角处过渡要圆滑，不应有毛刺；c）玻璃钢件与受力件直接连 接时应有足够的强度，否则应预埋满足强度要求的金属件；d）玻璃钢件力学性能应符合 下表的规定：玻璃钢件力学性能 项目
