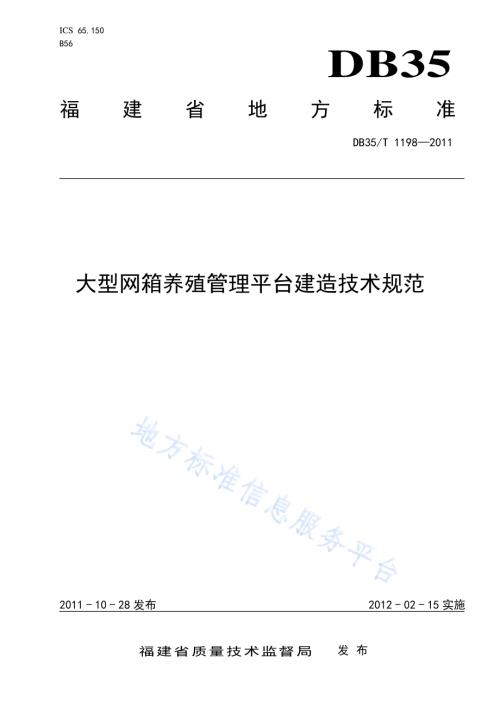

ICS 65.150 B56 DB35 福建省地方标准 DB35/T 11982011 大型网箱养殖管理平台建造技术规范 2011-10-28发布 2012-02-15实施福建省质量技术监督局 发布 福建省地方标准 大型网箱养殖管理平台建造技术规范 DB35/T 11982011*2011年 12月第一版 2011年 12月第一次印刷 DB35/T 11982011 I 前 言 为了规范大型网箱养殖管理平台的结构、制造材料、质量和配置的机械设备，保证应用安全，满足养殖生产需要，特制订本规范。本标准格式按照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写规则的要求进行编制。本标准由福建省海洋与渔业厅提出并归口。本标准由福建省水产研究所负责起草。本标准主要起草人：魏观渊、丁兰、郑国富、朱健康、杨章武、王辉荣。DB35/T 11982011 II 引 言 本文件的发布机构提请注意，声明符合本文件时，可能涉及到相关的专利“一种大型的水产养殖网箱的机械换网方法”（200810015638.7）的使用。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：专利持有人姓名：福建省水产研究所 地址：福建省厦门市湖里区东渡海山路7号 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。DB35/T 11982011 1 大型网箱养殖管理平台建造技术规范 1 范围 本标准规定了大型网箱养殖管理平台的结构、浮体、框架、甲板、机械设备、固泊系统、使用与维护以及安全要求。本标准适用于大型网箱养殖管理平台的建造和使用。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 18674 渔用绳索通用技术条件 GB/T 144-2003 原木检验 GB/T 153-2009 针叶树锯材 GB/T 4817-2009 阔叶树锯材 GB/T 4823-1995 锯材缺陷 SC/T 6003-1999 渔船绞纲机 DB35/T 880-2009 休闲渔排建造技术规范 3 术语和定义 下列术语和定义适用于本标准。3.1 大型网箱 单口围养面积达100 m2以上（含）和单口围养体积达500 m3以上（含）的网箱。3.2 大型网箱养殖管理平台 具有一定形状和面积，能满足换网、网衣污损生物清除、饵料处理与投放、成品鱼捕捞等多种功能的水面结构物。3.3 平台框架 由框架梁横竖排列构建而成的网格状构件。3.4 DB35/T 11982011 2 平台甲板 平台上供管理人员作业的场所。3.5 浮体 为大型网箱养殖管理平台提供浮力的构件。3.6 平台的净浮力 浮体总浮力与平台总自重（含全部设备）之差。4 平台结构 4.1 构成 由浮体、平台框架、平台甲板、机械设备和固泊系统组成。4.2 形状 为正方形或长方形。若与圆形网箱框架对接，应另制作可拆卸的相应构件。4.3 面积和边长比例 平台面积不小于50 m2，长宽比不大于3:2。4.4 防撞附件 平台的四周应悬挂防撞缓冲物体。5 浮体 5.1 材料 能提供可靠浮力且安全、环保的的材料。5.2 安装要求 浮体上至少有一平面能与平台框架紧密连接，装配后不得有滑动、松动现象。6 平台框架 6.1 结构与材料 平台框架可选用硬木、HDPE管或性能、强度已经得到证实的其它高强度防腐材料制成边长2.5m3.5m网格刚架。如果平台框架为纯木结构，木材材质应符合GB/T 144-2003，GB/T 153-2009，GB/T 4817-2009 和GB/T 4823-1995的要求，其木材横截面厚度不小于80mm，宽度不小于250mm。DB35/T 11982011 3 6.2 特殊部位加强要求 安装绞纲机和饵料处理等机械设备的局部位置应适当加装梁。7 平台甲板 7.1 材料及规格 表面板材应使用杉木，不允许使用带有影响板材强度的缺陷木材。板材厚度不小于30mm，宽度不小于100mm。7.2 工艺要求 表面板材下面必须每隔0.50 m0.75 m安装一道横梁以保证作业时不塌陷。8 机械设备 8.1 柴油机 平台必须配置至少一台柴油机，其额定功率不小于平台上所有的机械设备中输入功率最大者。8.2 绞纲机 平台上应配置立式或卧式绞纲机。绞纲机应符合SC/T 6003-1999的要求。8.2.1 拉力 额定功率下持续拉力不小于10 kN。8.2.2 线速度 受10kN负载时线速度0.9 m/min1.5 m/min。8.2.3 安装要求 用厚度不小于5 mm且经过防腐处理的钢板紧固于平台框架，绞纲机基座再与钢板用螺栓紧固。8.3 高压清洗机 优先选用不锈钢、青铜或其他防腐材质的高压清洗机。流量不小于35 L/min，额定压力3 MPa4 MPa。8.4 桅杆吊 由底座、桅杆、吊臂、吊索及滑轮等组成，由绞纲机提供起吊动力。所有部件都必须经过防腐处理。8.4.1 底座 由底板和桅杆套筒组成。底板钢板厚度不小于10 mm，其尺寸不小于框架网格边长尺寸，与平台框架采用螺栓紧固连接。桅杆套筒焊接在底板上，高度0.30 m0.50 m。8.4.2 桅杆 DB35/T 11982011 4 用140mm5mm的镀锌钢管制作，高度不小于2.0 m。8.4.3 吊臂 用140mm5mm的镀锌钢管制作，与桅杆成45伸出后，跨过网箱边缘的水平距离不小于0.70 m。8.4.4 起吊能力 不小于500 kg。8.4.5 安装要求 桅杆底端直接插入底座的筒套内，顶端需有不少于3根的钢丝绳拉索固定在平台框架上，拉索须用松紧调节器使其张紧受力，所有的拉索固定点不得处于以桅杆底座为圆心的任一半圆内。8.5 饵料处理及投放设备 根据饵料的种类和养殖规模配置饵料处理及投放设备。8.6 其它设备 根据具体情况可配置吸鱼泵和适用于非台风季节进行短期鱼苗培育或成品鱼销售前小规模暂养的网箱。9 固泊系统 9.1 固泊形式 以打桩、抛锚、置墩等形式固泊。9.2 锚、桩、墩的材料及规格 材料及规格见表1。表1 材料及规格 类型 规格 材料 备注 海军锚或单爪锚 80 kg110 kg 35号钢 桩 200 mm4 000 mm 毛竹、松木、无缝钢管 每组桩由三根桩构成 墩 5 000 kg10 000 kg 石墩或钢筋混凝土墩 以不影响船舶航行为准 9.3 固泊缆绳材料选择 固泊缆绳必须满足GB/T 18674 渔用绳索通用技术条件 材料及规格见表2。表2 材料及规格 锚链直径 mm 聚乙烯绳直径 mm 聚丙烯绳直径 mm 备 注 10 30 40 三股绳 DB35/T 11982011 5 9.4 其他要求 每一固泊锚、桩、墩系有一条固泊缆绳。固泊的锚、桩、墩和缆绳数量，应根据抗风要求而定，但不应少于4条固泊缆绳。10 使用与维护 10.1 环境应用条件 养殖管理作业时，风力应小于七级（13.9 m/s17.1 m/s）、浪高不超过1.0 m。固泊在港湾或有屏障的沿岸海区时,风力不超过十级（24.5 m/s28.4 m/s）、浪高不超过1.5 m；固泊在离岸深水区时，风力不超过八级（17.2 m/s20.7 m/s）、浪高不超过1.2 m。风力或浪高超过规定强度，应将平台转移到的安全海区、避风港或采取足以抵御相应风力、浪高的其他有效抗风浪措施。10.2 环境保护措施 平台上应配置垃圾回收设施，垃圾应转运到陆地上进行适当的处理。10.3 维护管理 定期检查平台框架、平台甲板、固定索具、浮体、机械设备及其防雨罩等的使用情况，并做必要的维护处理。11 安全要求 11.1 救生和消防设施 应根据管理人员的数量配置足够的救生和消防设施，并符合DB35/T 880-2009 的要求。11.2 浮力要求 平台的净浮力不低于50 kN。平台在没有进行作业时浮体的吃水体积不大于其体积的三分之一。DB35/T 11982011 6 参 考 文 献 1DB35/530-2004 海水养殖网箱系统技术规范 _
