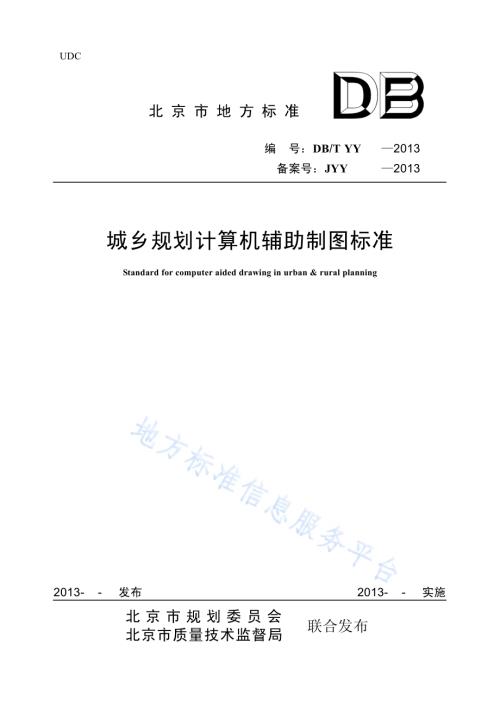

北 京 市 地 方 标 准 编 号：DB/T YY9132013 备案号：JYY123222013 城乡规划计算机辅助制图标准 Standard for computer aided drawing in urban&rural planning 2013-00-00发布 2013-01-01实施 北京市规划委员会北京市质量技术监督局联合发布 UDC 北 京 市 地 方 标 准 城乡规划计算机辅助制图标准 Standard for computer aided drawing in urban&rural planning DB/T YY1 9132013 主编单位：北京市城市规划设计研究院 批准部门：北京市规划委员会 北京市质量技术监督局 实施日期：2013 年 01 月 01 日 2013 北京 DB/T YY 9132013 前 言 为贯彻落实中华人民共和国城乡规划法、北京市城乡规划条例等政策法规，规范北京市城乡规划编制计算机辅助制图成果，提高城乡规划编制成果图的质量，编制组经调查研究，分析总结实践经验，参考有关现行国家、行业和地方标准，在广泛征求意见的基础上完成了本标准的编制。本标准主要技术内容包括：1.总则；2.术语；3.绘图要求；4.图层命名；5.图例与符号。本标准由北京市规划委员会归口管理，北京市城市规划设计研究院负责具体技术内容解释工作，日常管理机构为北京市城乡规划标准化办公室。各单位在执行本标准过程中如发现需要修改与补充之处，请将意见与建议及时反馈至北京市城市规划设计研究院（地址：北京市西城区南礼士路 60号，邮政编码：100045，联系电话：68022523）。本标准主编单位：北京市城市规划设计研究院 本规范主要起草人员：王 引、石晓冬、邱苏文、吴运超、涂英时、陈 宏、朱跃华、何莲娜、荣 博、刘 欣（男）廖昭华、张晓东、徐彦峰、程海青、崔 浩、郭 瑜、史 亮、张志杰、何 闽、柴 华、陈蓬勃、廖正昕、魏保义、周 乐 本标准主要审查人员：倪江波、龚威平、戴 月、金晓春、冯学兵、李 刚、林 坚、张 播、张铁军 DB11/T 9132013 目 次 1 总则.1 2 术语.2 3 制图要求.3 3.1 基本要求.3 3.2 绘图基准.3 3.3 底图要求.3 3.4 点状图形绘制要求.3 3.5 线状图形绘制要求.3 3.6 面状图形绘制要求.4 3.7 注记绘制要求.4 3.8 图界绘制要求.4 4 图层命名.5 4.1 图层命名规则.5 4.2 基础数据图层命名.5 4.3 用地规划图层命名.5 4.4 五线专项规划图层命名.6 4.5 市政工程管线综合专项规划图层命名.6 4.6 规划要素符号图层命名.7 5 图例与符号.8 5.1 用地规划图例.8 5.2 五线专项规划图例.8 5.3 市政工程管线综合专项规划图例.8 5.4 规划要素符号.8 附录A 用地规划图层命名与图例绘制规则.9 附录B 五线专项规划图层命名与图例绘制规则.19 附录C 市政工程管线综合规划图层命名与图例绘制规则.24 附录D 规划要素符号图层命名与绘制规则.33 引用标准名录.44 本标准用词说明.45 附：条文说明.47 DB/T YY 9132013 CONTENTS 1 General Provisions.1 2 Terms.2 3 Drawing Requirements.3 3.1 Basic Requirements.3 3.2 Drawing Basis.3 3.3 Requirements for Base Map.3 3.4 Requirements for Drawing Point.3 3.5 Requirements for Drawing Polyline.3 3.6 Requirements for Drawing Polygon.4 3.7 Requirements for Drawing Label.4 3.8 Equirements for Drawing Boundary.4 4 Rules for Naming Layers.5 4.1 General Rules for Naming Layers.5 4.2 Rules for Naming Layers of Basic Data.5 4.3 Rules for Naming Layers of Land Use Planning.5 4.4 Rules for Naming Layers of Five Lines Special Planning.6 4.5 Rules for Naming Layers of Municipal Engineering Pipeline Comprehensivs Planning.6 4.6 Rules for Naming Layers of Planning Element Symbols.6 5 Legends and Symbols.8 5.1 Legends of Land Use Planning.8 5.2 Legends of Five Lines Special Planning.8 5.3 Legends of Municipal Engineering Pipeline Comprehensivs Planning.8 5.4 Symbols of Planning Elements.8 Appendix A Rules for Naming Layers and Drawing of Land Use Planning.9 Appendix B Rules for Naming Layers and Drawing of Five Lines Special Planning.19 Appendix C Rules for Naming Layers and Drawing of Municipal Engineering Pipeline Comprehensivs Planning.24 Appendix D Rules for Naming Layers and Drawing of Planning Element Symbols.33 List of Quoted Standards.44 Explanation of Wording In This Standard.45 Addition:Explanation of Provisions.47 DB/T YY 9132013 1 1 总 则 1.0.1 为了规范北京市城乡规划计算机辅助制图的技术质量，使北京市城乡规划电子成果便于整合和共享，制定本标准。1.0.2 本标准适用于北京市市域范围内的城乡规划，包括法定规划及专项规划的编制和管理。1.0.3 北京市城乡规划计算机辅助制图除应符合本标准外，尚应符合国家现行有关标准的规定。DB/T YY19132013 2 2 术 语 2.0.1 底图 base map 绘图时用作背景的参考图，一般为地形图或遥感影像图。2.0.2 真彩色 true color 用 RGB模式表示图形色彩。即将自然界中红、绿、蓝三种基色混合，按照从 0（黑）到 255（白色）的亮度值在每个色阶中分配，从而指定其色彩。DB/T YY 9132013 3 3 制 图 要 求 3.1 基 本 要 求 3.1.1 城乡规划图绘制应首先确定其定位；时间和精度等三项绘图基准。3.1.2 城乡规划图叠加的底图应符合本标准 3.3的规定。3.1.3 城乡规划图点、线、面等三种图形绘制应符合本标准 3.4、3.5、3.6的规定。3.1.4 城乡规划图注记的绘制应符合本标准 3.7的规定。3.1.5 城乡规划图的图形颜色应采用真彩色。3.1.6 城乡规划图纸的整饰内容应符合城市规划制图标准（CJJ/T 972003）的规定。3.2 绘 图 基 准 3.2.1 城乡规划图所使用的定位基准应采用北京地方平面坐标系与北京地方高程系，且应与国家空间参考系建立联系。3.2.2 城乡规划图所使用的时间基准应采用公元纪年。3.2.3 城乡规划图所用长度单位应以米为单位，精确到小数点后三位；面积单位应以平方米为单位，精确到小数点后三位。3.3 底 图 要 求 3.3.1 城乡规划图的底图所采用的基本比例尺地形图数据应符合北京市基础测绘技术规程（DB11/T 4072007）的规定并满足现势性的要求。3.3.2 城乡规划图以地形图作底图时，地形图内容的颜色应统一用真彩色（91，91，91）表示。3.3.3 含有底图的城乡规划成果图应能清晰展现原有地形、地貌、地物等地表要素。3.4 点状图形绘制要求 3.4.1 点状图形应绘制成点，可以用符号表示。3.4.2 点状图形以符号表示时，符号的左下角点应与符号插入点位置重合。如图 3.4.2。图 3.4.2 点状符号表示 3.4.3 点状图形应无重复。3.5 线状图形绘制要求 3.5.1 线状图形应绘制成一条线段或若干条连续的线段。3.5.2 线状图形的长度不得小于设定的最小阈值，阈值可根据实际需要自行设定。DB/T YY19132013 4 3.5.3 线状图形的宽度依据成果图的出图比例确定。3.5.4 线状图形应无自交。3.5.5 线状图形自身应无重合点。3.5.6 线状图形应无重复。3.6 面状图形绘制要求 3.6.1 面状图形应绘制成由三条或三条以上连续线段所构成的封闭多边形。3.6.2 面状图形的面积不得小于设定的最小阈值，阈值可根据实际需要自行设定。3.6.3 面状图形的线宽依据成果图的出图比例确定。3.6.4 面状图形应无自交。3.6.5 面状图形自身应无重合点。3.6.6 面状图形应无重复。3.6.7 邻接的同类面状图形之间不应存在相互交叉，且不得产生缝隙。3.6.8 环型面状图形应绘制出外环多边形和内环多边形，且应置于同一图层。3.7 注记绘制要求 3.7.1 点状图形注记以其左下角点为插入点，该点应与点状图形位置重合。如图 3.7.1。图 3.7.1 点状图形注记表示 3.7.2 线状图形注记以其左下角点为插入点，该点应与线状图形中点重合。如图 3.7.2。图 3.7.2 线状图形注记表示 3.7.3 面状图形注记以其左下角点为插入点，该点应在面状图形内部。如图 3.7.3。图 3.7.3 面状图形注记表示 3.8 图界绘制要求 3.8.1 图界应在图上用若干连续线段绘制的封闭多边形以表示城乡规划编制范围。3.8.2 图界线型宜用虚线或点划线绘制，线条粗细可依据图纸比例自行设定。DB/T YY 9132013 5 4 图 层 命 名 4.1 图层命名规则 4.1.1 同一专题图的图层命名应保持结构一致，便于数据统一管理。4.1.2 图层命名采用数字、字符与中文相混合的分段式结构（图 4.1.2），一般由“类别代码”、“图层主题”和“中文说明”三段式结构组成。图 4.1.2 图层命名基本结构图 4.2 基础数据图层命名 4.2.1 基础数据图层名称应按图 4.2.1的结构进行命名。图 4.2.1 基础图层命名结构图 4.2.2 地形图和影像图等基础数据的图层命名和图层颜色设置宜符合表 4.2.2规定。表 4.2.2 基础数据图层命名与颜色设置规定 图层名称 内容说明 颜 色 0-DXT_地形图 存放地形图图层 91，91，91 0-YXT_影像图 存放影像图图层 0，0，0 4.3 用地规划图层命名 4.3.1 规划用地线框图层名称应按图 4.3.1 的结构进行命名，其中用地代码不应与北京市地方标准城乡规划用地分类标准（备案号 J123222013）发生歧义。图 4.3.1 规划用地线框图层命名结构图 4.3.2 规划用地线框图层命名应符合附录 A 中表 A.1的规定。4.3.3 规划用地填充图层名称应按图 4.3.3的结构进行命名。图 4.3.3 规划用地填充图层命名结构图 4.3.4 规划用地填充图层命名应符合附录 A 中表 A.1的规定。DB/T YY19132013 6 4.3.5 现状用地线框图层名称应按图 4.3.5的结构进行命名。图 4.3.5 现状用地线框图层命名结构图 4.3.6 现状用地线框图层命名应符合附录 A 中表 A.1的规定。4.3.7 现状用地填充图层名称应按图 4.3.7的结构进行命名。图 4.3.7 现状用地填充图层命名结构图 4.3.8 现状用地填充图层命名应符合附录 A 中表 A.1的规定。4.3.9 用地高度控制线框图层名称应按图 4.3.9的结构进行命名。图 4.3.9 用地高度控制线框图层命名结构图 4.3.10 用地高度控制线框图层命名应符合附录 A 中表 A.2的规定。4.3.11 用地高度控制填充图层名称应按图 4.3.11的结构进行命名。图 4.3.11 用地高度控制填充图层命名结构图 4.3.12 用地高度控制填充图层命名应符合附录 A 中表 A.2的规定。4.4 五线专项规划图层命名 4.4.1 五线专项规划图层名称应按图 4.4.1 结构进行命名。其中图形类型码表示该图层存放图形的几何类型，包括 P（点）、L（线）和 S（面）三种。图 4.4.1 五线专项规划图层命名结构图 4.4.2 五线专项规划图层命名应符合附录 B 中表 B 的规定。4.5 市政工程管线综合专项规划图层命名 4.5.1 市政工程管线综合专项规划包含市政工程管线规划方案综合和市政工程管线设计综合两部分。图层名称应按图 4.5.1的结构进行命名。其中图形类型码含义解释同 4.4.1。图 4.5.1 市政工程管线综合专项规划图层命名结构图 DB/T YY 9132013 7 4.5.2 市政工程管线规划方案综合图层命名应符合附录 C 中表 C.1的规定。4.5.3 市政工程管线设计综合图层命名应符合附录 C 中表 C.2的规定。4.6 规划要素符号图层命名 4.6.1 规划要素符号内容包括市政设施、交通设施、公共设施、历史文化名城保护等。4.6.2 规划要素符号图层名称应按图 4.6.2的结构进行命名。图 4.6.2 规划要素符号图层命名结构图 4.6.3 市政设施规划要素图层命名应符合附录 D 中表 D.1的规定。4.6.4 交通设施规划要素图层命名应符合附录 D 中表 D.2的规定。4.6.5 公共设施规划要素图层命名应符合附录 D 中表 D.3的规定。4.6.6 历史文化资源要素图层命名应符合附录 D 中表 D.4的规定。DB/T YY19132013 8 5 图例与符号 5.1 用地规划图例 5.1.1 用地规划图例包括用地性质图例和用地高度控制图例。图例应为面状图形。5.1.2 用地性质图例用于用地现状图和用地规划图。图例绘制应符合附录 A 中表 A.1的规定。5.1.3 用地高度控制图例绘制应符合附录 A 中表 A.2的规定。5.2 五线专项规划图例 5.2.1 五线专项规划图的图例绘制应符合附录 B 中表 B 的规定。5.3 市政工程管线综合专项规划图例 5.3.1 市政工程管线规划方案综合图的图例绘制应符合附录 C 表 C.1的规定。5.3.2 市政工程管线设计综合图的图例绘制应符合附录 C 表 C.2的规定。5.4 规划要素符号 5.4.1 市政设施符号的绘制宜符合附录 D 中表 D.1的规定。5.4.2 交通设施符号的绘制宜符合附录 D 中表 D.2的规定。5.4.3 公共设施符号的绘制宜符合附录 D 中表 D.3的规定。5.4.4 历史文化资源符号的绘制宜符合附录 D 中表 D.4的规定。DB/T YY 9132013 9 附录 A 用地规划图层命名与图例绘制规则 表 A.1 城乡用地的图层命名与图例绘制规则 用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 A B-A_公共管理与公共服务设施用地 A-A_公共管理与公共服务设施用地 HB-A_公共管理与公共服务设施用地 HA-A_公共管理与公共服务设施用地 255，0，255A1 B-A1_行政办公用地 A-A1_行政办公用地 HB-A1_行政办公用地 HA-A1_行政办公用地 255，0，255A11 B-A11_市属行政办公用地 A-A11_市属行政办公用地 HB-A11_市属行政办公用地 HA-A11_市属行政办公用地 255，0，255A12 B-A12_非市属行政办公用地 A-A12_非市属行政办公用地 HB-A12_非市属行政办公用地 HA-A12_非市属行政办公用地 255，0，255A2 B-A2_文化设施用地 A-A2_文化设施用地 HB-A2_文化设施用地 HA-A2_文化设施用地 255，127，0A21 B-A21_图书展览用地 A-A21_图书展览用地 HB-A21_图书展览用地 HA-A21_图书展览用地 255，127，0A22 B-A22_文化活动用地 A-A22_文化活动用地 HB-A22_文化活动用地 HA-A22_文化活动用地 255，127，0A3 B-A3_教育科研用地 A-A3_教育科研用地 HB-A3_教育科研用地 HA-A3_教育科研用地 255，127，255A31 B-A31_高等院校用地 A-A31_高等院校用地 HB-A31_高等院校用地 HA-A31_高等院校用地 255，127，255A32 B-A32_中等专业学校用地 A-A32_中等专业学校用地 HB-A32_中等专业学校用地 HA-A32_中等专业学校用地 255，127，255A33 B-A33_基础教育用地 A-A33_基础教育用地 HB-A33_基础教育用地 HA-A33_基础教育用地 0，204，204A331 B-A331_中学用地 A-A331_中学用地 HB-A331_中学用地 HA-A331_中学用地 0，204，204A332 B-A332_小学用地 A-A332_小学用地 HB-A332_小学用地 HA-A332_小学用地 0，204，204A333 B-A333_中小学合校 A-A333_中小学合校 HB-A333_中小学合校 HA-A333_中小学合校 0，204，204A334 B-A334_托幼用地 A-A334_托幼用地 HB-A334_托幼用地 HA-A334_托幼用地 0，204，204A34 B-A34_特殊教育用地 A-A34_特殊教育用地 HB-A34_特殊教育用地 HA-A34_特殊教育用地 255，127，255 DB/T YY19132013 10 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 A35 B-A35_科研用地 A-A35_科研用地 HB-A35_科研用地 HA-A35_科研用地 255，127，255A4 B-A4_体育用地 A-A4_体育用地 HB-A4_体育用地 HA-A4_体育用地 63，255，0 A41 B-A41_体育场馆用地 A-A41_体育场馆用地 HB-A41_体育场馆用地 HA-A41_体育场馆用地 63，255，0 A42 B-A42_体育训练用地 A-A42_体育训练用地 HB-A42_体育训练用地 HA-A42_体育训练用地 63，255，0 A5 B-A5_医疗卫生用地 A-A5_医疗卫生用地 HB-A5_医疗卫生用地 HA-A5_医疗卫生用地 0，127，255A51 B-A51_医院用地 A-A51_医院用地 HB-A51_医院用地 HA-A51_医院用地 0，127，255A511 B-A511_综合医疗中心用地 A-A511_综合医疗中心用地 HB-A511_综合医疗中心用地 HA-A511_综合医疗中心用地 0，127，255A512 B-A512_中医医院用地 A-A512_中医医院用地HB-A512_中医医院用地 HA-A512_中医医院用地 0，127，255A513 B-A513_专科医院用地 A-A513_专科医院用地HB-A513_专科医院用地 HA-A513_专科医院用地 0，127，255A514 B-A514_社区卫生服务中心用地 A-A514_社区卫生服务中心用地 HB-A514_社区卫生服务中心用地 HA-A514_社区卫生服务中心用地 0，127，255A52 B-A52_卫生防疫用地 A-A52_卫生防疫用地 HB-A52_卫生防疫用地 HA-A52_卫生防疫用地 0，127，255A53 B-A53_特殊医疗用地 A-A53_特殊医疗用地 HB-A53_特殊医疗用地 HA-A53_特殊医疗用地 0，127，255A54 B-A54_康复护理用地 A-A54_康复护理用地 HB-A54_康复护理用地 HA-A54_康复护理用地 0，127，255A59 B-A59_其他医疗卫生用地 A-A59_其他医疗卫生用地 HB-A59_其他医疗卫生用地 HA-A59_其他医疗卫生用地 0，127，255A6 B-A6_社会福利用地 A-A6_社会福利用地 HB-A6_社会福利用地 HA-A6_社会福利用地 255，127，159A61 B-A61_机构养老设施用地 A-A61_机构养老设施用地 HB-A61_机构养老设施用地 HA-A61_机构养老设施用地 255，127，159A62 B-A62_社区养老设施用地 A-A62_社区养老设施用地 HB-A62_社区养老设施用地 HA-A62_社区养老设施用地 255，127，159A63 B-A63_儿童福利设施用地 A-A63_儿童福利设施用地 HB-A63_儿童福利设施用地 HA-A63_儿童福利设施用地 255，127，159A64 B-A64_残疾人福利设施用地 A-A64_残疾人福利设施用地 HB-A64_残疾人福利设施用地 HA-A64_残疾人福利设施用地 255，127，159DB/T YY 9132013 11 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 A69 B-A69_其他社会福利用地 A-A69_其他社会福利用地 HB-A69_其他社会福利用地 HA-A69_其他社会福利用地 255，127，159A7 B-A7_文物古迹用地 A-A7_文物古迹用地 HB-A7_文物古迹用地 HA-A7_文物古迹用地 0，255，0 A8 B-A8_社区综合服务设施用地 A-A8_社区综合服务设施用地 HB-A8_社区综合服务设施用地 HA-A8_社区综合服务设施用地 255，0，191A9 B-A9_宗教用地 A-A9_宗教用地 HB-A9_宗教用地 HA-A9_宗教用地 255，127，127B B-B_商业服务业设施用地 A-B_商业服务业设施用地 HB-B_商业服务业设施用地 HA-B_商业服务业设施用地 255，0，0 B1 B-B1_商业用地 A-B1_商业用地 HB-B1_商业用地 HA-B1_商业用地 255，63，0 B11 B-B11_零售商业用地 A-B11_零售商业用地 HB-B11_零售商业用地 HA-B11_零售商业用地 255，63，0 B12 B-B12_市场用地 A-B12_市场用地 HB-B12_市场用地 HA-B12_市场用地 255，63，0 B13 B-B13_餐饮用地 A-B13_餐饮用地 HB-B13_餐饮用地 HA-B13_餐饮用地 255，63，0 B14 B-B14_旅馆用地 A-B14_旅馆用地 HB-B14_旅馆用地 HA-B14_旅馆用地 255，63，0 B2 B-B2_商务用地 A-B2_商务用地 HB-B2_商务用地 HA-B2_商务用地 255，0，0 B21 B-B21_金融保险用地 A-B21_金融保险用地 HB-B21_金融保险用地 HA-B21_金融保险用地 255，0，0 B22 B-B22_艺术传媒用地 A-B22_艺术传媒用地 HB-B22_艺术传媒用地 HA-B22_艺术传媒用地 255，0，0 B23 B-B23_研发设计用地 A-B23_研发设计用地 HB-B23_研发设计用地 HA-B23_研发设计用地 255，0，0 B29 B-B29_其他商务用地 A-B29_其他商务用地 HB-B29_其他商务用地 HA-B29_其他商务用地 255，0，0 B3 B-B3_娱乐康体用地 A-B3_娱乐康体用地 HB-B3_娱乐康体用地 HA-B3_娱乐康体用地 255，127，0B31 B-B31_娱乐用地 A-B31_娱乐用地 HB-B31_娱乐用地 HA-B31_娱乐用地 255，127，0B32 B-B32_康体用地 A-B32_康体用地 HB-B32_康体用地 HA-B32_康体用地 255，127，0B4 B-B4_综合性商业金融服务业用地 A-B4_综合性商业金融服务业用地 HB-B4_综合性商业金融服务业用地 HA-B4_综合性商业金融服务业用地 255，0，0 DB/T YY19132013 12 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 B9 B-B9_其他服务设施用地 A-B9_其他服务设施用地 HB-B9_其他服务设施用地 HA-B9_其他服务设施用地 255，63，0 D B-D_特殊用地 A-D_特殊用地 HB-D_特殊用地 HA-D_特殊用地 102，178，204D1 B-D1_军事用地 A-D1_军事用地 HB-D1_军事用地 HA-D1_军事用地 102，178，204D2 B-D2_外事用地 A-D2_外事用地 HB-D2_外事用地 HA-D2_外事用地 102，178，204D3 B-D3_安保用地 A-D3_安保用地 HB-D3_安保用地 HA-D3_安保用地 102，178，204F B-F_多功能用地 A-F_多功能用地 HB-F_多功能用地 HA-F_多功能用地 255，159，127F1 B-F1_住宅混合公建用地 A-F1_住宅混合公建用地 HB-F1_住宅混合公建用地 HA-F1_住宅混合公建用地 255，159，127F2 B-F2_公建混合住宅用地 A-F2_公建混合住宅用地 HB-F2_公建混合住宅用地 HA-F2_公建混合住宅用地 255，159，127F3 B-F3_其他类多功能用地 A-F3_其他类多功能用地 HB-F3_其他类多功能用地 HA-F3_其他类多功能用地 255，159，127F8 B-F8_绿隔政策区生产经营用地 A-F8_绿隔政策区生产经营用地 HB-F8_绿隔政策区生产经营用地 HA-F8_绿隔政策区生产经营用地 128，128，128F81 B-F81_绿隔产业用地 A-F81_绿隔产业用地 HB-F81_绿隔产业用地 HA-F81_绿隔产业用地 128，128，128F82 B-F82_绿色产业用地 A-F82_绿色产业用地 HB-F82_绿色产业用地 HA-F82_绿色产业用地 128，128，128G B-G_绿地与广场用地 A-G_绿地与广场用地 HB-G_绿地与广场用地 HA-G_绿地与广场用地 0，255，0 G1 B-G1_公园绿地 A-G1_公园绿地 HB-G1_公园绿地 HA-G1_公园绿地 0，255，0 G11 B-G11_公园 A-G11_公园 HB-G11_公园 HA-G11_公园 0，255，0 G12 B-G12_其他公园绿地 A-G12_其他公园绿地 HB-G12_其他公园绿地 HA-G12_其他公园绿地 0，255，0 G1E B-G1E_公园绿地水面 A-G1E_公园绿地水面 HB-G1E_公园绿地水面 HA-G1E_公园绿地水面 127，223，255G2 B-G2_防护绿地 A-G2_防护绿地 HB-G2_防护绿地 HA-G2_防护绿地 0，204，153G3 B-G3_广场用地 A-G3_广场用地 HB-G3_广场用地 HA-G3_广场用地 0，255，0 DB/T YY 9132013 13 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 G31 B-G31_广场 A-G31_广场 HB-G31_广场 HA-G31_广场 0，255，0 G3E B-G3E_广场用地水面 A-G3E_广场用地水面 HB-G3E_广场用地水面 HA-G3E_广场用地水面 127，223，255G4 B-G4_生态景观绿地 A-G4_生态景观绿地 HB-G4_生态景观绿地 HA-G4_生态景观绿地 127，225，0G41 B-G41_景观游憩绿地 A-G41_景观游憩绿地 HB-G41_景观游憩绿地 HA-G41_景观游憩绿地 127，225，0G42 B-G42_生态保护绿地 A-G42_生态保护绿地 HB-G42_生态保护绿地 HA-G42_生态保护绿地 127，225，0G4E B-G4E_生态景观绿地水面 A-G4E_生态景观绿地水面 HB-G4E_生态景观绿地水面 HA-G4E_生态景观绿地水面 127，223，255G5 B-G5_园林生产绿地 A-G5_园林生产绿地 HB-G5_园林生产绿地 HA-G5_园林生产绿地 0，204，153M B-M_工业用地 A-M_工业用地 HB-M_工业用地 HA-M_工业用地 91，91，91 M1 B-M1_一类工业用地 A-M1_一类工业用地 HB-M1_一类工业用地 HA-M1_一类工业用地 91，91，91 M2 B-M2_二类工业用地 A-M2_二类工业用地 HB-M2_二类工业用地 HA-M2_二类工业用地 91，91，91 M3 B-M3_三类工业用地 A-M3_三类工业用地 HB-M3_三类工业用地 HA-M3_三类工业用地 91，91，91 M4 B-M4_工业研发用地 A-M4_工业研发用地 HB-M4_工业研发用地 HA-M4_工业研发用地 255，127，223P B-P_保护区用地 A-P_保护区用地 HB-P_保护区用地 HA-P_保护区用地 204，178，102R B-R_居住用地 A-R_居住用地 HB-R_居住用地 HA-R_居住用地 255，191，0R1 B-R1_一类居住用地 A-R1_一类居住用地 HB-R1_一类居住用地 HA-R1_一类居住用地 255，255，0R2 B-R2_二类居住用地 A-R2_二类居住用地 HB-R2_二类居住用地 HA-R2_二类居住用地 255，191，0R3 B-R3_三类居住用地 A-R3_三类居住用地 HB-R3_三类居住用地 HA-R3_三类居住用地 255，223，127S B-S_道路与交通设施用地 A-S_道路与交通设施用地 HB-S_道路与交通设施用地 HA-S_道路与交通设施用地 127，0，255S1 B-S1_城市道路用地 A-S1_城市道路用地 HB-S1_城市道路用地 HA-S1_城市道路用地 214，214，214DB/T YY19132013 14 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 S11 B-S11_快速路用地 A-S11_快速路用地 HB-S11_快速路用地 HA-S11_快速路用地 214，214，214S12 B-S12_主干路用地 A-S12_主干路用地 HB-S12_主干路用地 HA-S12_主干路用地 214，214，214S13 B-S13_次干路用地 A-S13_次干路用地 HB-S13_次干路用地 HA-S13_次干路用地 214，214，214S14 B-S14_支路用地 A-S14_支路用地 HB-S14_支路用地 HA-S14_支路用地 214，214，214S19 B-S19_其他道路用地 A-S19_其他道路用地 HB-S19_其他道路用地 HA-S19_其他道路用地 214，214，214S2 B-S2_城市轨道交通用地 A-S2_城市轨道交通用地 HB-S2_城市轨道交通用地 HA-S2_城市轨道交通用地 127，0，255S21 B-S21_轨道交通线路 A-S21_轨道交通线路 HB-S21_轨道交通线路 HA-S21_轨道交通线路 127，0，255S22 B-S22_轨道交通场站 A-S22_轨道交通场站 HB-S22_轨道交通场站 HA-S22_轨道交通场站 127，0，255S3 B-S3_地面公共交通场站用地 A-S3_地面公共交通场站用地 HB-S3_地面公共交通场站用地 HA-S3_地面公共交通场站用地 127，0，255S31 B-S31_公交枢纽用地 A-S31_公交枢纽用地 HB-S31_公交枢纽用地 HA-S31_公交枢纽用地 127，0，255S32 B-S32_公交场站设施用地 A-S32_公交场站设施用地 HB-S32_公交场站设施用地 HA-S32_公交场站设施用地 127，0，255S39 B-S39_其他公共交通场站用地 A-S39_其他公共交通场站用地 HB-S39_其他公共交通场站用地 HA-S39_其他公共交通场站用地 127，0，255S4 B-S4_社会停车场用地 A-S4_社会停车场用地 HB-S4_社会停车场用地 HA-S4_社会停车场用地 127，0，255S41 B-S41_公用停车场用地 A-S41_公用停车场用地HB-S41_公用停车场用地 HA-S41_公用停车场用地 127，0，255S42 B-S42_换乘停车场用地 A-S42_换乘停车场用地HB-S42_换乘停车场用地 HA-S42_换乘停车场用地 127，0，255S5 B-S5_加油加气站用地 A-S5_加油加气站用地 HB-S5_加油加气站用地 HA-S5_加油加气站用地 127，0，255S9 B-S9_其他城市交通设施用地 A-S9_其他城市交通设施用地 HB-S9_其他城市交通设施用地 HA-S9_其他城市交通设施用地 127，0，255T B-T_区域交通设施用地 A-T_区域交通设施用地HB-T_区域交通设施用地 HA-T_区域交通设施用地 76，0，153 T1 B-T1_铁路用地 A-T1_铁路用地 HB-T1_铁路用地 HA-T1_铁路用地 76，0，153 DB/T YY 9132013 15 表A.1 城乡用地的图层命名与图例绘制规则（续）用地图层名称 用地线框层 用地填充层 用地 代码 现状用地 规划用地 现状用地 规划用地 图例 颜色 T11 B-T11_铁路线路用地 A-T11_铁路线路用地 HB-T11_铁路线路用地 HA-T11_铁路线路用地 76，0，153 T12 B-T12_铁路站段所用地 A-T12_铁路站段所用地HB-T12_铁路站段所用地 HA-T12_铁路站段所用地 76，0，153 T2 B-T2_公路用地 A-T2_公路用地 HB-T2_公路用地 HA-T2_公路用地 76，0，153 T21 B-T21_公路线路及其附属设施用地 A-T21_公路线路及其附属设施用地 HB-T21_公路线路及其附属设施用地 HA-T21_公路线路及其附属设施用地 76，0，153 T22 B-T22_公路客运枢纽 A-T22_公路客运枢纽 HB-T22_公路客运枢纽 HA-T22_公路客运枢纽 76，0，153 T23 B-T23_公路货运枢纽 A-T23_公路货运枢纽 HB-T23_公路货运枢纽 HA-T23_公路货运枢纽 76，0，153 T3 B-T3_港口用地 A-T3_港口用地 HB-T3_港口用地 HA-T3_港口用地 102，204，178T31 B-T31_港口客运码头用地 A-T31_港口客运码头用地 HB-T31_港口客运码头用地 HA-T31_
