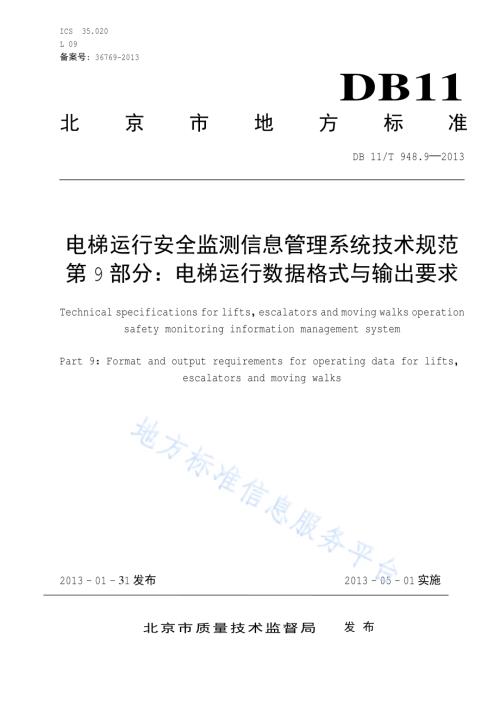

ICS 35.020 L 09 备案号:36769-2013 DB11 北京市地方标准 DB 11/T 948.9 2013 电梯运行安全监测信息管理系统技术规范 第 9部分：电梯运行数据格式与输出要求 Technical specifications for lifts，escalators and moving walks operation safety monitoring information management system Part 9：Format and output requirements for operating data for lifts，escalators and moving walks 2013-01-31发布 2013-05-01实施 北京市质量技术监督局 发布 DB11/T 948.9 2013 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 运行数据输出接口.2 5 运行数据输出要求.2 6 数据内容说明.4 DB11/T 948.9 2013 II 前 言 DB11/T 948电梯运行安全监测信息管理系统技术规范分为以下几个部分：第 1部分：系统总体结构；第 2部分：电梯基础信息与数据格式；第 3部分：采集设备编码规则；第 4部分：采集设备和平台的通信协议与数据格式；第 5部分：传输网络要求；第 6部分：监测数据存储要求；第 7部分：图像子系统技术要求；第 8部分：采集设备技术要求；第 9部分：电梯运行数据格式与输出要求；第 10部分：采集设备安装验收规范；第 11部分：平台技术要求；第 12部分：系统信息安全规范；第 13部分：平台维护要求。本部分为 DB11/T 948的第 9部分。本部分由北京市 质量 技术监 督局提 出。本部分由北京市 质量 技术监 督局归 口。本部分由北京市 质量 技术监 督局组织实施。本部分 主 要 起草单位：北京市 质量 技术监 督局、上海三菱 电梯 有限公司 北京分 公司、北京市 标准化 研究所、北京市 特种 设备 检 验 中心、奥 的 斯 电梯（中国）有限公司 北京分 公司、日立 电梯（中国）有限公司 北京分 公司、迅达（中国）电梯 有限公司 北京分 公司、蒂森 电梯 有限公司 北京分 公司、通 力 电梯 有限公司 北京分 公司、东芝 电梯（中国）有限公司 北京分 公司、广东菱 电电梯 有限公司 北京分 公司 本部分 主 要 起草人：周松、杨 京 延、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。DB11/T 948.9 2013 1 电梯运行安全监测信息管理系统技术规范 第 9部分：电梯运行数据格式与输出要求 1 范围 本部分规定 了 电梯、自动扶 梯和 自动人 行 道 运行数据的输出接口、输出要求和数据内容。本部分 适 用 于 北京市电梯运行安全监测信息管理系统的电梯的 新建、改建、扩建工程 的运行数据格式与输出要求。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包 括 所有 的 修 改单）适 用 于 本文件。GB/T 7024 2008 电梯、自动扶 梯、自动人 行 道 术语 GB 7588 2003 电梯 制造 与安装安全规范 GB 16899 2011 自动扶 梯和 自动人 行 道 的 制造 与安装安全规范 GB 21240 2007 液压 电梯 制造 与安装安全规范 GB/T 24475 2009 电梯 远 程 报警 系统 GB/T 24476 2009 电梯、自动扶 梯和 自动人 行 道 数据监 视 和 记录 规范 3 术语和定义 GB/T 7024 2008、GB 7588 2003、GB 16899 2011、GB 21240 2007、GB/T 24475 2009、GB/T 24476 2009中 确 定的以 及 下 列 术语和定义 适 用 于 本部分。3.1 运行数据 operating data 电梯、自动扶 梯和 自动人 行 道 的运行 状态、健康状态 和运行统 计 数据。以下 自动扶 梯和 自动人 行 道简称 扶 梯。3.2 健康状态 health status 电梯 或 扶 梯 当 前 是 否 存 在故障或事 件的 状态。3.3 当前层站 current floor 电梯 轿厢相 对 井 道 下 端站 的 位 置，用 自 然 数 表示，以下 端站 位 置 为基 准 逐层加 1。DB11/T 948.9 2013 2 3.4 运行时间 running time 电梯 或 扶 梯 处 于 运 动 状态 的 时间，该时间 为 累计值。单位 分 钟 3.5 运行次数 number of runs 电梯由 停止状态变 为运 动 状态 的 次 数，该次 数为 累计值。单位 次 3.6 电梯钢丝绳运行折弯次数 number of lift steel wire ropes running bending 电梯 轿厢 运行 方向转换一次记 为电梯 钢丝绳 运行 折弯 1次。4 运行数据输出接口 接口 应 符合 以下要求：接口 应 选择 RS-232C串 口 或 以 太 网口 这两 种 方 式 之一，其中 RS-232C串 口 宜 采用 DB9（孔）插 座，以 太 网口 宜 采用 RJ45插座。接口 应 采用安全 隔离措 施，RS-232C串 口 宜 采用 光耦隔离方 式。5 运行数据输出要求 5.1 输出方式 5.1.1 运行 状态 数据 按照 采集设备的 命令 要求输出。5.1.2 当 电梯 健康状态发生变 化 时，主动 向 采集设备输出 健康状态 数据。并能按照 采集设备的 命令 要 求输出。5.1.3 运行统 计 数据 按照 采集设备的 命令 要求输出。5.2 运行数据查询响应能力 5.2.1 运行 状态 数据 查询响 应 能 力不应 低 于 每秒 1次。5.2.2 健康状态 数据 查询响 应 能 力不应 低 于 每 5秒 1次。5.2.3 运行统 计 数据 查询响 应 能 力不应 低 于 每 6小时 1次。5.3 查询命令代码 查询命令代 码 见 表 1。表 1 查询命令代码 命令 名 称 命令代 码 查询 电梯 或 扶 梯运行 状态 0 x01 查询 电梯 或 扶 梯 健康状态 0 x02 查询 电梯 或 扶 梯运行统 计 数据 0 x03 DB11/T 948.9 2013 3 5.4 接收命令格式 接收的 命令 帧 由 若干字节（BYTE）组 成。每次 通信 都先 发 送 BYTE0，再 发 送 BYTE1，直至 最 后 一 个 字节。各 通信 帧 格式 如 表 2所 示。表 2 命令格式（采集 设 备发 送给 电梯 或扶 梯）次 序 内容 备 注 BYTE0 0 x0D 报 头 文 标 识 1 BYTE1 0 x0D 报 头 文 标 识 2 BYTE2 帧长度 从 BYTE3至校 验和 低 字节 的总 字节 数 BYTE3 通信 命令 详见“表 1 通信 命令 种 类”BYTE4 备用 默认 0 x00 BYTE5 备用 默认 0 x00 BYTE6 校 验和 高字节(BYTE0+BYTE5）/256 BYTE7 校 验和 低 字节(BYTE0+BYTE5）%256 5.5 输出 报 文格式 输出 报 文格式 见 表 3至 表 5 表 3 运行状态数据输出 报 文格式 次 序 内容 备 注 BYTE0 0 x0D 报 文 头 标 识 1 BYTE1 0 x0D 报 文 头 标 识 2 BYTE2 帧长度 从 BYTE3至校 验和 低 字节 的总 字节 数 BYTE3 0 x01 查询 电梯 或 扶 梯运行 状态 BYTE4 电梯 当 前 楼 层 范围 1 255 BYTE5 电梯 或 扶 梯运行 状态 详见“表 6 运行 状态 定义 表”BYTE6 备用（默认 为 0 x00）BYTE7 备用（默认 为 0 x00）BYTE8 校 验和 高字节(BYTE0+BYTE7）/256 BYTE9 校 验和 低 字节(BYTE0+BYTE7）%256 表 4 健康状态数据输出 报 文格式（电梯 或扶 梯应 答 采集 设 备）次 序 内容 备 注 BYTE0 0 x0D 报 文 头 标 识 1 BYTE1 0 x0D 报 文 头 标 识 2 BYTE2 帧长度 从 BYTE3至校 验和 低 字节 的总 字节 数 BYTE3 0 x02 查询 电梯 或 扶 梯 健康状态 BYTE4 故障时 电梯 当 前 楼 层 BYTE5 故障时 电梯 或 扶 梯运行 状态 详见“表 6 运行 状态 定义 表”BYTE6 备用（默认 为 0 x00）BYTE7 备用（默认 为 0 x00）DB11/T 948.9 2013 4 BYTE8 8+2*M 故障或事 件数 量（M）1 M 8 M个 故障或事 件 代 码 每 个 代 码为 双字节，详见“表 7 故障 和 事 件 代 码说明”BYTE9+2*M 校 验和 高字节(BYTE0+BYTE(8+2*M)）/256 BYTE10+2*M 校 验和 低 字节(BYTE0+BYTE(8+2*M)）%256 表 5 运行统 计 数据输出 报 文格式（电梯 或扶 梯应 答 采集 设 备）次 序 内容 备 注 BYTE0 0 x0D 报 文 头 标 识 1 BYTE1 0 x0D 报 文 头 标 识 2 BYTE2 帧长度 从 BYTE3至校 验和 低 字节 的总 字节 数 BYTE3 0 x03 查询 电梯 或 扶 梯运行统 计 数据 BYTE4 7 电梯运行 次 数 四 个 字节，高 位 在 前 BYTE8 11 电梯 或 扶 梯运行 时间 四 个 字节，高 位 在 前 BYTE12 15 电梯 钢丝绳 运行 折弯次 数 四 个 字节，高 位 在 前 BYTE16 校 验和 高字节(BYTE0+BYTE15）/256 BYTE17 校 验和 低 字节(BYTE0+BYTE15）%256 6 数据 内容说明 6.1 运行状态数据 说明 电梯和 扶 梯运行 状态 数据定义 见 表 6。表 6 运行状态定义表 次 序 运行 状态 备 注 bit0 动 作 状态（0：停止，1：运行）bit1 上 行 状态（0：否，1：是）bit2 下行 状态（0：否，1：是）bit3 轿 门 状态（0：开门，1：关闭）仅适 用 于 电梯 bit4 轿厢 内 有 无 人（0：无 人，1：有人）bit5 备用 bit6 备用 bit7 备用 6.2 故障 和 事 件代码 说明 电梯 或 扶 梯的 故障 和 事 件 代 码采用 两 个 字节，具 体定义 见 表 7。表 7 故障 和 事 件代码表 代 码 代 码说明 备 注 0 x0000 电梯 无 故障 0 x0100 电梯安全 回路断路 DB11/T 948.9 2013 5 0 x0200 运行 时 门锁回路断路 0 x0400 轿厢在 开锁区域外 停止 0 x1000 运行 时间 限 制 器 动 作 指 电梯 在 规定的 时间 内 没 有 到 达 下 一楼 层 的 开门区域。详见 GB 7588-2003 12.10 0 x1100 楼 层 位 置 丢失 0 x1300 开门 故障 0 x2500 极 限 开关 动 作 电梯 冲顶 或 蹲底 0 x2600 电梯运行 速度异常 0 x0300 关门 故障 0 x4000 电梯 无 事 件 0 x4200 电梯 检 修 运行 模 式 0 x4300 消防服务模 式 0 x4700 有司 机服务模 式 0 x6000 扶 梯 无 故障 自动扶 梯 或 自动人 行 道 0 x6100 扶 梯安全 回路断路 0 x7000 扶 梯运行 速度异常 0 x7100 扶 梯运行 方向 异常 0 x7500 扶 梯 无 事 件 0 x7700 扶 梯 检 修 运行 模 式 _
