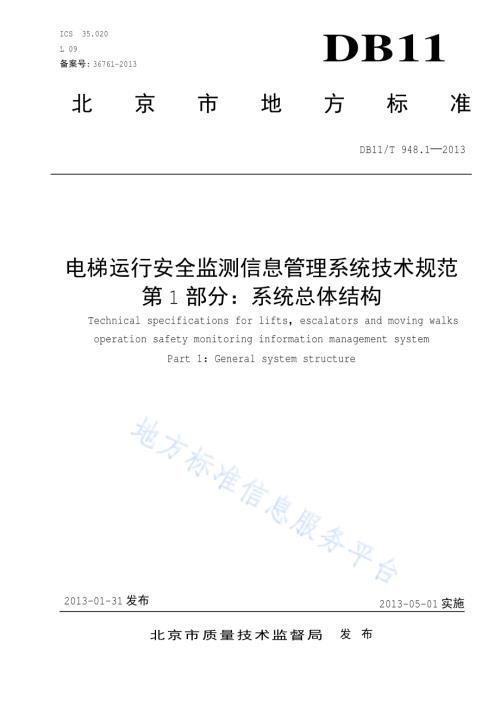

ICS 35.020 L 09 备案号:36761-2013 DB11/T 948.1 2013 电梯运行安全监测信息管理系统技术规范 第 1部分：系统总体结构 Technical specifications for lifts，escalators and moving walks operation safety monitoring information management system Part 1：General system structure 2013-01-31发布 2013-05-01实施 北京市质量技术监督局 发 布 DB11 北京市地方标准 DB11/T 948.1 2013 I 目 次 前 言.II 1 范围.1 2 系统总体结构.1 2.1 系统示意图及说明.1 2.2 系统体系结构示意图及说明.2 2.3 系统总体功能.3 3 数据种类说明.4 DB11/T 948.1 2013 II 前 言 DB11/T 948电梯运行安全监测信息管理系统技术规范分为以下几个部分：第 1部分：系统总体结构；第 2部分：电梯基础信息与数据格式；第 3部分：采集设备编码规则；第 4部分：采集设备和平台的通信协议与数据格式；第 5部分：传输网络要求；第 6部分：监测数据存储要求；第 7部分：图像子系统技术要求；第 8部分：采集设备技术要求；第 9部分：电梯运行数据格式与输出要求；第 10部分：采集设备安装验收规范；第 11部分：平台技术要求；第 12部分：系统信息安全规范；第 13部分：平台维护要求。本部分为 DB11/T 948的第 1部分。本部分由北京市质量技术监督局提出。本部分由北京市质量技术监督局 归口。本部分由北京市质量技术监督局 组织实施。本部分 主 要 起草单位：北京市质量技术监督局、北京市 标准化研究所。本部分 主 要 起草人：李勇、杨毅、李亮华、宋国建、邢磊、陈凌、陈辉。DB11/T 948.1 2013 1 电梯运行安全监测信息管理系统技术规范 第 1部分 系统总体结构 1 范围 本部分规 定了 电梯运行安全监测信息管理系统的总体结构。本部分 适用于 电梯运行安全监测信息管理系统的 新建、改建、扩建工程 的设 计 和验收。2 系统总体结构 2.1 系统示意图及说明 2.1.1 系统示意图 电梯运行安全监测信息管理系统示意图 如 图 1。图 1 电梯运行安全监测信息管理系统示意图 2.1.2 系统示意图说明 DB11/T 948.1 2013 2 2.1.2.1 电梯数据采集端 电梯数据采集 端 由传 感器、采集 器、摄 像 头、通信网 关等 设备 组成，负责 采集电梯运行监测数据和 图像数据，将 采集 到 的数据 转换成 平台要求的格式，经 网络传 送至 数据 汇聚 平台。2.1.2.2 数据汇聚平台 数据 汇聚 平台由 一 个 或多 个 汇聚节点组成，负责接 收电梯数据采集 端 传 送 的数据，对 数据 进 行 汇 总、处 理、分 发，为维 保 监测平台、区级 平台、市 级 平台提 供 数据 支撑。2.1.2.3 维保监测平台 维 保 监测平台为电梯维 保单位 和电梯 使用单位 提 供所需 的功能。电梯 发生故障时，与 区级 平台、市 级 平台 进 行 联动，实现故障 分 级响应 与 处置。为 区级 平台、市 级 平台提 供 维 保 数据 支撑。2.1.2.4 区级平台 区级 平台为 区级 电梯安全监管部 门 提 供所需 的功能。电梯 发生故障时，与市 级 平台、维 保 监测平台进 行 联动，实现故障 分 级响应 与 处置。2.1.2.5 市级平台 市 级 平台为市 级 电梯安全监管部 门 提 供所需 的功能。电梯 发生故障时，与 区级 平台、维 保 监测平台 进 行 联动，实现故障 分 级响应 与 处置。与系统 外其 它相 关 平台 进 行数据 交 换。2.2 系统体系结构示意图及说明 2.2.1 系统体系结构示意图 系统体系结构示意图 如 图 2。图 2 电梯运行安全监测信息管理系统体系结构示意图 2.2.2 系统体系结构示意图说明 DB11/T 948.1 2013 3 2.2.2.1 感知对象层 主 要 包括 电梯运行监测数据、图像数据。2.2.2.2 感知设备层 主 要 包括 采集 器、传 感器、摄 像 头等 各 类采集设备。2.2.2.3 网络层 主 要采 用 无线 通信网络和 有线 通信网络。2.2.2.4 功能层 主 要 包括 数据 汇聚、数据存储、数据分 析、数据 转发、数据 交 换 共享、设备管理、用 户 管理、系统 管理 等 功能 组 件。2.2.2.5 访问层 以 客户 端 软件、WEB页面 等 形 式分 别针 对 不同 用 户 提 供 功能 层各项 功能的 访问入 口。2.3 系统总体功能 2.3.1 信息采集 通 过不同方 式，如 系统 导入、人工 录入、采集设备 等 采集 所需 要的 各 种 单 独 或 综合 数据。包括 电梯基础信息、电梯运行监测数据、图像数据 等。2.3.2 电梯运行状态监测 电梯 正常 运行 时，用 户 能 够 主动 查询 电梯的运行 状态，包括 电梯的运行 方向、开 关门 状态、所 在楼层 以及 轿厢内 实时 图像；自 动 扶 梯的运行 方向 和 实时 图像 等。电梯运行出 现 异常 时，用 户 能 够 主动 查询 电梯的运行 状态，包括 电梯的运行 方向、开 关门 状态、所在楼层 以及 轿厢内 实时 图像；自 动 扶 梯的运行 方向 和 实时 图像，进 行 故障 跟踪。2.3.3 故障报警管理 当 电梯运行出 现 异常 时，电梯数据采集 端主动 向 平台 发送故障 信息，平台收 到 后，电梯数据采集 端播放 安 抚音，告知乘客报警 收 到。平台 根 据 故障 种类与 级 别，自 动 向相 关单位发 布报警 信息，同 时 与电梯运行 状态 监测功能 进 行 联动，实现故障 跟踪，触 发故障 信息 记录 功能，提 取 故障发生 期间 的图像 进 行保 存，为 故障 分 析 提 供 依 据。2.3.4 故障响应处置管理 故障 报警 信息 发 布后，相 关单位对故障进 行 响应 与 处置，平台 记录 故障响应处置 全 过 程，对 相 关单 位故障响应 与 处置 情况 进 行监 控。实现应 急 响应 分 级 管理、应 急 响应 结 果记录、故障 报警状态消除 等 功 能。2.3.5 电梯维保信息管理 包括 维 保单位 资 质信息管理、维 保工 作 信息管理、维 保时 限 管理 等 功能。维 保单位 资 质信息管理 实现 维 保单位 注册 与 变更、维 保人 员注册 与 变更 等 功能；维 报 工 作 信息管理实现 维 保人 员签 到（身份识别）、维 保时 间记录、维 保 及维 修项目记录 等 功能；维 保时 限 管理 实现 维 保到 期 提示、到 期 未 维 保 提示 等 功能。2.3.6 故障预警管理 通 过 对 电梯 累 计 运行信息、设备 检 验信息、维 保 信息 等 的 查询 统 计，依 据电梯运行安全 模型 系数，发 布 设备 检 验 到 期 预 警、维 保到 期 预 警 和 故障 频率预 警 等 信息。主 要 实现 预 警 模型 管理、预 警 指 标 设 置、DB11/T 948.1 2013 4 预 警 信息 发 布、预 警状态消除 等 功能。2.3.7 系统管理 包括 设备管理、用 户 权 限 管理、信息 资 源 管理 等 功能。设备管理 实现 设备的 注册 登 记、编码 赋 码、接 入控 制 等 功能；用 户 权 限 管理 实现用 户 统 一 身份 认证、单点 登陆、操 作 权 限 及 资 源 访问 权 限 分 配 与 控 制 等 功能；信息 资 源 管理 实现 资 源描述、资 源 目录 管理、元 数据管理 等 功能。3 数据种类说明 在 本 标准 各 部分的 描述中 出 现 的 各 种数据种类说明 见表 1。DB11/T 948.1 2013 5 表 1 数据种类说明 数据 项 数据 项 说明 运行数据 运行监测数据 监测数据 图像数据 实时 数据 文 件 数据 平台 使用 的数据 电梯基础信息 本 标准 第 2部分第 6章中列 出的 所 有 数据 元 电梯运行 状态 数据 本 标准 第 9部分 5.5 表 3中列 出的 所 有 数据 内 容 电梯 健康 状态 数据 本 标准 第 9部分 5.5 表 4中列 出的 所 有 数据 内 容 电梯运行统 计 数据 本 标准 第 9部分 5.5 表 5中列 出的 所 有 数据 内 容 故障 数据 由采集设备 处 理 后 得 出的 反映 当 前 故障 情况 的信息。包 括 所 有 电梯 健康 状态 数据 内 容，还 包括 一 些 电梯 控 制 系 统 未 提 供 的由采集设备通 过 附加 传 感器 检 测出的电梯 故 障，以及采集设备本 身 的 一 些 故障。详见 本 标准 第 4部分 6.2.7 表 12。实时 图像数据 视频流 数据，详见 本 标准 第 4部分 6.2.21 表 23 运行 状态 历史文 件 采集 器 按周 期 采集电梯的运行 状态 和 故障 情况，按 规 定 格式 保 存 在 采集设备 中 的 文 件，详见 本 标准 第 4部分6.2.24。故障 图像 片段文 件 从 采集设备本 地 录 像 文 件 中截 取 的，反映某次 故障 开 始 前 15分 钟 至故障 结 束 后 15分 钟 的图像 片段，详见 本 标准 第 4部分 6.2.23。
