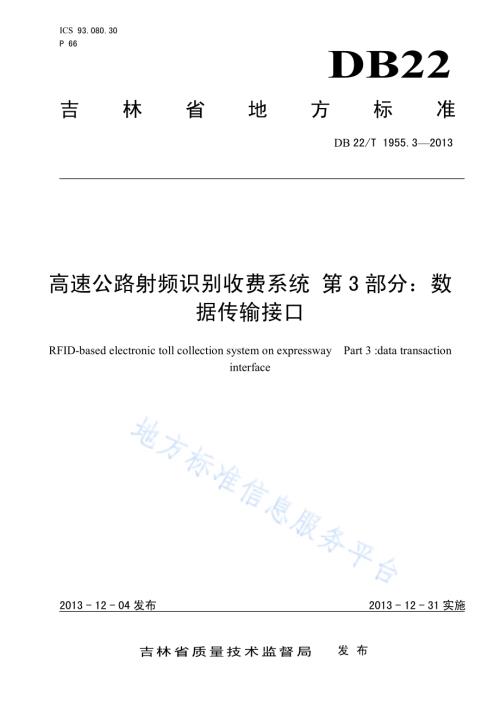

ICS 93.080.30 P 66 DB22 吉林省 地方标准 DB 22/T 1955.3 2013 高速公路射频识别收费系统 第 3部分：数据传输接口 RFID-based electronic toll collection system on expressway Part 3:data transaction interface 2013-12-04发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1955.3 2013 I 前 言 本标准按照 GB/T 1.1 2009 给出的规则起草。DB22/T 1955-2013高速公路射频识别收费系统分为：第 1部分：车道系统技术要求；第 2部分：空中接口协议；第 3部分：数据传输接口。本部分为 DB22/T 1955.3-2013第 3部分。本部分由吉林省交通标准化技术委员会提出并归口。本部分起草单位：吉林省高速公路管理局、交通运输部科学研究院。本部分主要起草人：谢玉田、丛广岩、胡永志、谷云辉、付立、李伯勇、吕庆辉、黄阿琼。DB22/T 1955.3 2013 1 高速公路射频识别收费系统 第 3部分：数据传输接口 1 范围 本部分规 定了 高速公路射频识别收费系统数据传输接口的技术要求。本部分 适用于采用 射频识别技术 实现 的高速公路 电子 收费系统，车 辆 出 入 管理、城市 道路收费 等领 域可以参 照 使用。2 术语和定义 DB22/T XXX.1-XXXX中 界定 的术 语和定义适用于 本部分。3 数据传输接口 3.1 数据传输接口分类 数据传输接口 包括注册程序与后台 数据接口 和 车道 程序与后台 数据接口。3.2 注册程序与后台数据接口 3.2.1 注册程序与后台数据接口分类 注册程序与后台 数据接口 包括用户登录验证 接口、车 辆信息验证 接口、车 辆注册 接口。3.2.2 用户登录验证 发送报文 协议 说明见表 1。反馈报文 协议 说明见表 2。表 1 注册程序发送报文 编号 名称 变量名 字节 数 1 报头 CheLiangZhuCeDL 20 2 用户名 Username 20 3 密码 Password 20 4 登录计算机名 Computeruser 30 5 登录计算机 IP ComputerIP 20 6 操作 系统 版 本 userVersion 60 7 当前时间 Currenttime 20 8 程序版 本 VersionDouble 40 表 2 注册程序反馈报文 编号 名称 字段 字节 数 1 状态 s_state 10 2 用户名 Username 20 3 密码 Password 40 DB22/T 1955.3 2013 2 3.2.3 车辆信息验证 发送报文 协议 说明见表 3。反馈报文 协议 说明见表 4。表 3 车辆信息验证发送报文 编号 名称 字段 字节 数 1 报头 CheLiangZhuCeYanZ 20 2 标 签号 Tagid 12 3 车 牌号 VehicleDouble 20 4 模式 Registerkind 20 表 4 车辆信息验证反馈报文 编号 名称 字段 字节 数 1 状态 s_state 10 2 失败原因 ErrReason 40 3.2.4 车辆注册 发送报文 协议 说明见表 5。反馈报文 协议 说明见表 6。表 5 注册程序发送报文 编号 名称 字段 1 报头 CheLiangZhuCe 2 车 牌号 VehicleDouble 3 标 签号 Tagid 4 标 签流水号 TagDouble 5 车主 姓名 ownername 6 车主 身份证号 owneridentity 7 所属 单位 department 8 车主 联 系 方式 contact 9 银行帐 户 bankaccount 10 信用等 级 creditgrade 11 车 辆 性质 vehicleproperty 12 车 辆等 级 vehiclegrade 13 车 辆 类型 vehicletype 14 车 辆 描述 vehicledescription 15 开 户时间 registertime 16 业务办 理 地点 registerplace 17 业务办 理人 registerperson 18 标 签发 放 时间 Tagtime 19 标 签发 放地点 Tagplace 20 标 签发 放 人 tagperson 21 车 辆状态 vehiclestate DB22/T 1955.3 2013 3 表（续）编号 名称 字段 22 是否愿意 接 受 费 用 通 知 bmessaged 23 备 注 remark 24 帐 号 类型 accountstype 25 单位 编码 enterpriseid 26 充值金额 Themoney 27 注册用户名 Loginuser 28 折扣率 rates 29 允许 通 行站点 allowsation 30 施工开始 时间 constarttime 31 施工结束 时间 conendtime 32 施工 原因 conreason 表 6 后台程序反馈报文 编号 名称 字段 字节 数 1 状态 s_state 10 3.3 车道程序与后台数据接口 3.3.1 车道程序与后台数据接口分类 车道 程序与后台 数据接口 包括 车道 报 警 信息 上 传接口、入 口 查询余额 接口、入 口 发送 车 辆 通 信信息 接口 和 车口 查询余额 接口。3.3.2 车道报警信息上传 发送报文 协议 说明见表 7。无 反馈报文。表 7 车道程序发送报文 编号 名称 字段 字节 数 1 报头 CheDaoBaoJing 10 2 车道 类型 LaneType 10 3 收费 站 tollstation 30 4 车道 编号 wayDouble 10 5 报 警 时间 NowTime 20 6 报 警内容 AlarmInfo 40 3.3.3 入口查询余额 发送报文 协议 说明见表 8。反馈报文 协议 说明见表 9。表 8 车道程序发送报文 编号 名称 字段 字节 数 1 报头 RuKouChaXun 20 2 标 签号 TagID 12 DB22/T 1955.3 2013 4 表 9 后台程序反馈报文 编号 名称 字段 字节 数 1 余额 s_balance 8 2 车 牌号 VehicleDouble 10 3 车 辆等 级 VehicleGrade 1 4 车 辆状态 vehicleState 10 5 账 户 类型 accountsType 10 6 单位 编码 enterpriseId 10 3.3.4 入口发送车辆通行信息 发送报文 协议 说明见表 10。反馈报文 协议 说明见表 11。表 10 车道程序发送报文 编号 名称 字段 字节 数 1 报头 RuKouTongXing 20 2 收费 站 DutouAddress 30 3 车道 LaneNum 10 4 车 牌号 carbrand 10 5 时间 nowtime 20 3.3.5 出口查询余额 发送报文 协议 说明见表 11。反馈报文 协议 说明见表 12。表 11 车道程序发送报文 编号 名称 字段 字节 数 1 报头 ChuKouChaXun 20 2 标 签号 TagID 12 3 出口收费 站 ReaderAddress 30 表 12 后台程序反馈报文 编号 名称 字段 字节 数 1 入 口 站 ID EntryId 30 2 余额 s_balance 8 3 车 牌号 VehicleDouble 10 4 车 辆等 级 VehicleGrade 1 5 车 辆状态 vehicleState 10 6 账 户 类型 accountsType 10 7 单位 编码 enterpriseId 10 3.3.6 出口发送车辆通行信息 发送报文 协议 说明见表 13。反馈报文 协议 说明见表 14。DB22/T 1955.3 2013 5 表 13 车道程序发送报文 编号 名称 字段 字节 数 1 报头 ChuKouTongXing 20 2 收费 站 DutouAddress 220 3 车道 LaneNum 10 4 车 牌号 carbrand 10 5 时间 nowtime 20 表 14 后台程序反馈报文 编号 名称 字段 字节 数 1 入 口收费 站 entryAddress 20 2 入 口 时间 entryTime 20 3 总里 程 totalLength 10 4 总金额 Totalfee 10 5 余额 balance 10 _
