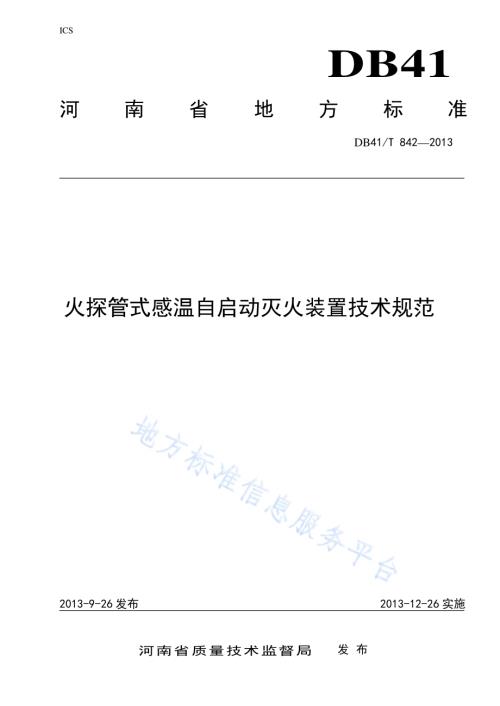

ICS DB41 河南省地方标准 DB41/T 8422013 火探管式 感温自启 动灭火装 置技术规 范 2013-9-26 发布 2013-12-26 实施 河南省质量技术监督局 发布 DB41/T 8422013 I 目 次 前言.II1 范围.12 规范性 引用 文件.13 术语和 定义.14 设计.24.1 一般规 定.24.2 设计参 数.24.3 系统组 件.35 施工.46 验收.5附录A（规 范性 附录）火 探管式 感温 自启 动灭 火装 置设计 参数.7附录B（规 范性 附录）火 探管式 感温 自启 动灭 火装 置竣工 验收 报告.8 DB41/T 8422013 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 南省 公安 厅消 防局提 出。本标准 起草 单位：河 南省 公安消 防总 队、陕西 西能 电力技 术有 限公 司、罗大 莱克斯 阀门（上 海）有限公司、河 南省 电力 公司、河南 净瓶 实业 有限 公司。本标准 主要 起草 人：王建 刚、牛 军、韩建 平、刘正 勤、丁 玮、王金 玲、陈晨。本标准 参加 起草 人：赵伟刚、赵洪 光、刘新兵、李志民、康建国、马艳 锋、康大生、王新 凯、焦科龙、刘 志亮、王肖、孟庆 伟、夏冰、于领、张 金波、蔡榆 梁、张明 华、张武 林、郭 建。DB41/T 8422013 1 火 探管式 感温自启 动灭火 装置技术 规范 1 范围 本标准 规定 了火 探管 式感 温自启 动灭 火装 置的 术语 和定义、设 计、安装 及验 收。本标准 适用 于河 南省 区域 内新建、改 建、扩建 建设 工 程中设 置的 火探 管式 感温 自启动 灭火 装置 的设计、安 装和 验收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 18614 七氟 丙烷（HFC227ea）灭火 剂 GB 4396 二氧化 碳灭 火剂 GB 50217 电力 工程 电缆 设 计规范 GB 5099 钢质无 缝气 瓶 GB 50263 气体 灭火 系统 施工及验 收规 范 GB 5100 钢质焊 接气 瓶 GA 588 消防产 品现 场检 查判定规 则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 火探管 一种在 一定 温度 范围 内自 动爆破、喷 射灭 火剂 及传 递火灾 信号 的非 金属 软管。3.2 火探管 式感 温自 启动 灭火 装置 通过与 固定 的灭 火剂 储存 容器相 连，布置 在易 发生 火灾部 位的 火探 管自 动探 测火灾，用 火探 管 或 释放管向防 护区内 喷射规 定浓 度的灭 火剂，使灭火 剂均 匀地充 满整个 防护区 实施 灭火的 自动探 火灭火装置。3.3 直接式 火探 管式 感温 自启 动灭火 装置 火探管 通过 容器 阀连 接到 灭火剂 储存 容器 上，遇火 时火探 管在 受热 温度 最高 处自动 爆破，通 过 火 探管的爆 破孔 喷射 灭火 剂实 施灭火 的装 置。由储存 灭火 剂的 容器、开 启容器 的容 器阀 以及 自动 探火及 输送、喷 射灭 火剂 的火探 管等 三大 部分组成的自 动探 火灭 火装 置。3.4 间接式 火探 管式 感温 自启 动灭火 装置 DB41/T 8422013 2 火探管 通过 容器 阀连 接到 灭火剂 储存 容器 上，遇火 时火探 管在 受热 温度 最高 处自动 爆破，利 用 火 探管中的 压力 下降，打 开容 器阀，灭火 剂通 过释 放管 从喷嘴 喷射 实施 灭火 的装 置。由储存 灭火 剂的 容器、开 启容器 的容 器阀、自动 探 火的火 探管、输送 灭火 剂 的释放 管及 喷嘴 等五 大部分组 成的 自动 探火 灭火 装置。3.5 释放管 用于间 接式 火探 管式 感温 自启动 灭火 装置 中与 喷嘴 相连用 来输 送灭 火剂 的金 属管。4 设计 4.1 一般规 定 4.1.1 下列 区域 应设 置火 探管式 感温 自启 动灭 火装 置：a)火 探管 式感 温自 启动 灭火装 置适 用于 设置 在工 业民用 建筑 空间 相对 封闭 的电器 设备；b)无 人值 守的 狭小 独立空 间宜 设置 火探 管式 感温自 启动 灭火 装置；c)火灾危 险源 主要 以配电 柜、控制系 统为 主的场所，当采用难 燃或 不燃装修 材料、阻燃 的电 线电 缆且采 取符 合GB 50217 规定 的防 火封 堵措 施，对封 闭的配 电柜、控 制柜 采用 火探管 式感 温自 启动 灭火装置后 可不 再设 置其它固 定 式灭火系 统。4.1.2 火探 管式 感温 自启 动灭火 装置 的型 式和 灭火 剂类型 应与 保护 对象 火灾 特点相适应。4.1.3 二氧 化碳 火探 管式 感温自启动 灭火 装置 可用 于扑救 下列 火灾：a)灭 火前 可切 断气 源的 气体火 灾；a)甲、乙、丙 类液 体火 灾或 石蜡、沥青 等可 熔化 的固 体火灾；b)固体表 面火 灾及 棉毛、织 物、纸 张等 部分 固体 深位 火灾；c)电气火 灾。4.1.4 七氟 丙烷 火探 管式 感温自 启动 灭火 装置 可用 于扑救 下列 火灾：a)灭火前 可切 断气 源的 气体 火灾；b)甲、乙、丙 类液 体火 灾；c)固体的 表面 火灾；d)电气火 灾。4.1.5 二氧 化碳 和七 氟丙 烷火探 管式 气体 系统 不得 用于扑 救下 列火 灾：a)硝化纤 维、硝酸 钠等 氧化 剂或含 氧化 剂的 化学 制品 火灾；b)钾、镁、钠、钛、锆、铀 等活泼 金属 火灾；c)氢化钾、氢 化钠 等金 属氢 化物火 灾；d)过氧化 氢、联铵 等能 自行 分解的 化学 物质 火灾；e)可燃固 体物 质的 深位 火灾。4.1.6 火探 管式 感温 自启 动灭火 装置 应将容积 较小 的空间 或空 间较 大场 所里 相对封 闭、容积较 小的设备 作为防 护区，采 用组 合分 配的方 式进 行保 护，一个 组合分 配系 统所 保护 的防 护区不 应超 过8 个。4.2 设计参 数 4.2.1 火探 管式 感温 自启 动灭火 装置 的灭 火剂 设计 用量应 根据 保护 对象 的火 灾特点、防 护区 的容 积确定，设 计参 数与 火探 管长 度应符 合附 录A 的规 定。当 采用 直接 式火 探管 式感温 自启 动灭 火装 置时，单个防 护区 的容 积不 应 大于10m3；当采用 间接式火探管式 感温 自启 动灭 火装 置时，单个 防护 区的 容积 不应大 于100m3。DB41/T 8422013 3 若单个 防护 区的 容积 超过火 探管 式感 温自 启动 灭火装 置的 有效 保护 范围，宜设 置多 套瓶 组来 保护，但不应 超过 两套。4.2.2 火探 管式 感温 自启 动灭火 装置 的灭 火剂 设计 用量应 按式（1）计 算 V Q M=.(1)式中：M-火探管 式感 温自 启动 灭火装 置的 灭火 剂设 计用 量，kg；Q-单位容 积所 需灭 火剂 的最小 量，kg/m3；V-防护区 的 容积，m3。4.2.3 灭火 剂的 实际 用量 应按式（2）计算，N P G=.(2)式中：G-灭火剂 的实 际用 量，kg；P-单 个火 探管 式感 温自 启动灭 火装 置储 存容 器的 灭火剂 充装 量，kg；N-火 探管 式感 温自 启动 灭火装 置储 存容 器的 数量，个。4.2.4 火探 管主 要技 术参 数应符 合表 1 的要求。表 1 火探 管主 要技 术参 数 内径 mm 壁厚 mm 密度 g/cm3 熔化点温度 4.00.04 1.00.1 1.050.1 1678 4.2.5 火探 管式 感温 自启 动灭火 装置 的工 作环 境温 度范围 应符 合 表2 的要求。表2 火探 管式 感温 自启 动灭火 装置 的工 作环 境温 度范围 类 型 环境温度 二氧化碳火探管式感温自启动灭火装置 0 50 七氟丙烷火探管式感温自启动灭火装置 0 50 4.3 系统组 件 4.3.1 直接 式火 探管 式感 温自启 动灭 火装 置由 容器 瓶、瓶 头阀、高压 小球 阀、灭火剂、火 探管、压力 表、压力开 关、报警 铃、火探 管三通 接头 等部 件组 成。4.3.2 间接 式火 探管 式感 温自启 动灭 火装 置由 容器 瓶、瓶 头阀、高压 小球 阀、灭火剂、火 探管、压力 表、压力开 关、报警 铃、火探 管三通 接头、释 放管、喷 嘴等部 件组 成。4.3.3 二氧 化碳 火探 管式 感温自 启动 灭火 装置 的灭 火剂储 存容 器应 采用 钢质 无缝气 瓶，应符 合国 标GB 5099 的规 定。DB41/T 8422013 4 4.3.4 七氟 丙烷 火探 管式 感温自 启动 灭火 装置 的灭 火剂储 存容 器可 采用 钢制 焊接气 瓶，应符合国 标 GB 5100 的规 定。4.3.5 二氧 化碳 灭火 剂、七氟丙 烷灭 火剂 应符合 GB 4396 和 GB 18614 的规 定。4.3.6 火探 管式 感温 自启 动灭火 装置 应设 置符 合消 防产品 标 准 GA 588 的永 久 性的铭 牌；灭火 剂储 存容器的容 器阀应满 足工 作压 力和试 验压 力的 要求。4.3.7 七氟 丙烷 火探 管式 感温自 启动 灭火 装置 应配 备压力 表作 为检 漏设 备；二氧化 碳火 探管 式感 温自启动灭火 装置 应配 备称 重检 漏设备。4.3.8 间接 式火 探管 式感 温自启 动灭 火装 置的 喷嘴 应采用 耐腐 蚀材 料制 成，喷嘴的 布置 应使 防护 区内灭火剂分 布均 匀。4.3.9 储存 容器 的布 置应 靠近防 护区，方 便检 查和 维护，并应 避免 阳光 直射。4.3.10 火 探管 式感 温自 启 动灭火 装置 的火 探管 应设 在防护 区内,火 探管 与被 保护设 备任 何部 位的 距离不应大于 1m，见图1。注：Max火探管与被保护设备任 何部位的最大距离 图1 火探管 布置 示意 图 4.3.11 火 探管 式感 温自 启 动灭火 装置 在实 施灭 火的 同时，可释 放信 号至 火灾 自动报 警控 制系 统，启动声光报 警器。狭 小无 人值 守的空 间可 不设 置联 动控 制。5 施工 5.1 火探管 式感 温自 启动 灭火 装置安 装施 工前 应具 备下 列技术 文件：a)施工图 设计 文件 及有 关的 技术文 件；b)国家指 定检 验机 构型 式检 验合格 的检 验报 告；c)产品出 厂合 格证，使 用、维护说 明书，检 测合 格证。DB41/T 8422013 5 5.2 火探管 式感 温自 启动 灭火装 置安 装前，应对容 器阀、火探 管、释放 管等 进行外 观质 量检 查，并应符合下列 规定：a)组件无 碰撞 变形 及其 它机 械性损 伤；b)组件外 露的 非机 械加 工表 面保护 涂层 完好；c)组件所 有外 露接 口均 设有 防护堵、盖，且 封闭 良好，接口 螺纹 和法 兰密 封面 无损伤；d)铭牌清 晰无油污 破损。5.3 火 探管 式感 温自 启动 灭火装 置安 装前 应检 查灭 火剂储 存容 器内 的充 装量 与充装 压力，并 应符 合下列规定：a)灭火剂 储存 容器 的充 装量 不应小 于设 计充 装量，且 不得超 过设 计充 装量 的1.5%；b)灭火剂 储存 容器 的实 际工 作压力 应符 合设 计要 求。5.4 火 探管 式感 温自 启动 灭火装 置安 装前，应对 容 器阀、火探管、释 放管等 进行气 压严 密性 试验，试验应符 合 GB 50263 的相关 规定。5.5 火探管 式感 温自 启动 灭火装 置灭 火剂 储存 容器 的安装 应符 合下 列要 求：a)安装位 置应 符合 设计 要求；b)灌充好 的灭 火剂 储存 容器 应设置 安全 装置；c)安装已 灌充 好的 灭火 剂储 存容器 之前,不应将 火探 管连接至 容器 阀上；d)灭火剂 储存 容器 的支 架、框架应 固定 牢靠，且 采取 防腐处 理措 施；e)灭火剂 储存 容器 可直 接固 定在被 保护 设备 外壳 或机 柜上；f)压力表 的安 装位 置应 便于 观察；g)灭火剂 储存 容器 正面 应标 明设计 规定 的灭 火剂 名称 和储存 容器 的编 号。5.6 火 探管 及释 放管 的安 装应符 合下 列要 求：a)接头应 采用 火探 管式 感温 自启动 灭火 装置 的专 用接 头；b)火探管 应沿 防护 区上 方铺 设，并应 采用 专用管夹 固定。当被 保护 对象 为电 线电缆时，可将 火探管随电 线电 缆铺 设，并应 采用专 用管 夹固 定；c)火探管 式感 温自 启动 灭火 装置的 释放 管三 通接 头的 分流出 口应 水平 安装；d)在火探 管式感 温自启 动灭 火装置 初装完 成后，应将 压力表 从单向 阀单 元取下,再把专 用充 气接头连至 单向 阀单 元,在小 球阀处 于关 闭状 态下，通 过专用 充气 接头 向火 探管 内充压 到1.2MPa。6 验收 6.1 火探管 式感 温自 启动 灭火装 置验 收时，安装施 工 单位 应提 交下 列技 术文 件：a)验收申 请报 告；b)施工图 设计 文件、设 计变 更文字 记录；c)系统的 检验 报告、出 厂合 格证及 使用 维护 说明 书等 技术文 件；d)施工记 录；e)管理、维护 人员 登记 表。6.2 火 探管 式感 温自 启动 灭火装 置验 收应 符合 下列 要求：a)验收时，应 按灭 火剂 储存 容器总 数 的20%进行 抽查，当少 于5 个时，应 全部 检查；b)应按灭 火剂 储存 容器 总数 的5%，且 不少 于 2 个进 行 模拟喷 气试 验；c)灭火剂 储存 容器 的数 量、型号、规格、标 志、安装 位置和 安装 质量 应符 合设 计要求；d)二氧化 碳火 探管 式感 温自 启动灭 火装 置灭火剂 储存 容器内 灭火 剂的 充装 量，应按灭火 剂储 存容器总数 的20%称重抽 查；DB41/T 8422013 6 e)七氟丙烷火探 管式感温 自启 动灭火装置 灭火剂储 存容 器内的储存 压力应逐 个检 查并应符合 设计要求；f)火探管、释 放管 等系 统组 件应固 定牢 靠,安装 质量 和位置应 符合 设计 要求；g)容器阀 的小 球阀 应处 于常 开状态 并铅 封完 好；h)压力表 的压 力显 示不 应小 于1.2MPa。6.3 验收完 成后 应按 附录B 填写 验收 报告。6.4 火探管 式感 温自 启动 灭火装 置验 收合 格后，应设于正 常工 作状 态，并将 警告标 志贴 在被 保护区域或设备的 明显 处。DB41/T 8422013 7 A A 附 录 A（规范 性附 录）火探管 式感 温自 启动 灭火 装置设 计参 数 火探管 式感 温自 启动 灭火 装置设 计参 数见 表A.1。表A.1 火探管 式感 温自 启动 灭火 装置设 计参 数 类型 灭火剂 充装量 kg 有效保护范围 m3 灭火剂的最小量 kg/m3 公称压力 MPa 最大工作压力 MPa 火探管 长度 m 释放管最大长度 m 工作方式 二氧化碳（CO2)火探管式感温自启动灭火装置 3 2 1.5 5.17 15 25 直接式 6 4 25 45 30 50 12 间接式 七氟丙烷（HFC-227ea）火探管式感温自启动灭火装置 1 1.4 0.7 2.5 4.2 20 直接式 3 4.2 25 12 间接式 6 8.5 12 DB41/T 8422013 8 B B 附 录 B（规范 性附 录）火探管 式感 温自启动 灭火 装置竣 工验 收报 告 火探管 式感 温自 启动 灭火 装置竣 工验 收报 告见 表B.1。表B.1 火探管 式感 温自 启动 灭火 装置竣 工验 收报 告 工程名称 建设单位 设计单位 施工单位 监理单位 调试单位 项目分类 项目 结果 技术资料审查 1.竣工验收申请报告；2.施工图设计文件、设计变更 文字记录；3.系统的检验报告、出厂合格证 及使用维护说明书等技术文件、技术手册；4.施工记录；5.调试报告；6.管理、维护人员登记表；7.培训记录。灭火剂储存容器检查 灭火剂储存容器的数 量、型号、规格、标志、安装 位置、灭火剂充装量、储存压力和安装质量。火探管式感温自启动灭火装置安装及布置检查 1.火探管安装布置质量；2.释放管及喷嘴安装质量；3.火探管压力表的压力（1.2MPa）；4.被保护区域或设备外是否贴 有警告标志；5.容器阀的小球阀是否处于常 开状态并封好。验收组人员姓名签名 验收组结论：（验收组组长签名）年 月 日 建设单位：（盖章）年 月 日 设计单位：（盖章）年 月 日 施工单位：（盖章）年 月 日 监理单位：（盖章）年 月 日 _
