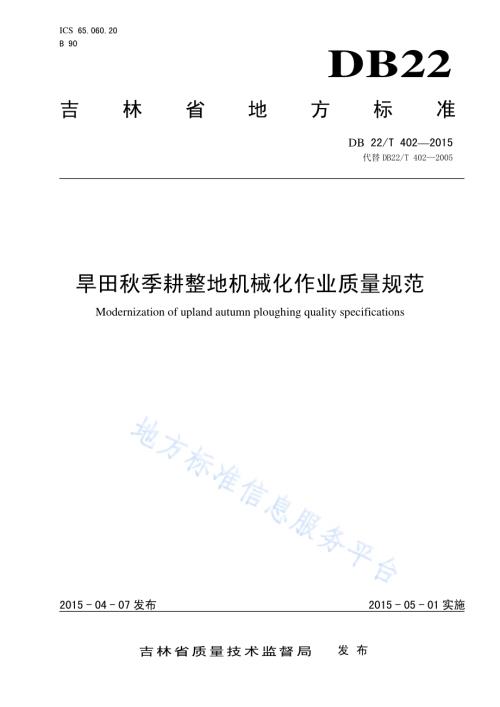

ICS 65.060.20 B 90 DB22 吉林省地方标准 DB 22/T 4022015 代替DB22/T 4022005旱田秋季耕整地机械化作业质量规范 Modernization of upland autumn ploughing quality specifications 2015-04-07发布 2015-05-01实施吉林省质量技术监督局 发布 DB22/T 4022015 I 前 言 本标准按照GB/T 1.12009 给出的规则起草。本标准代替DB22/T 4022005 旱田秋耕机械化作业质量评价规范。本标准与DB22/T 4022005相比，除编辑性修改外主要变化如下：将原标准名称修改为“旱田秋季耕整地机械化作业质量评价规范”范围中增加了“联合耕整地机”；增加了第2章术语定义 3.1.1中删除“实际耕深与规定耕深偏差5%”；原标准2.1.6条更改为3.1.6条并修改为“作业后地块内应无漏耕、重耕、堑沟。”增加了3.2条深松作业 原标准2.2.2、2.2.3、2.2.4更改为3.3.2、3.3.3、3.3.4后删除了“旋耕作业时”；3.3.3中删除了“（8 cm土块）”；原标准2.2.5更改为3.3.5并删除了“旋耕耕作和深松耕作时”；原标准2.3.1更改为3.4.1并将“应大于8”修改为“不低于12”；原标准2.3.2修改为3.4.2并将“耕深稳定性不小于80%”修改为“灭茬深度稳定性为不小于85%”；原标准2.3.3修改为3.4.3并将“86%”改为“90%”；删除了2.3.4条；增加了3.5条款内容；原标准3.1.1条更改为4.1.1条并删除了“耕深是指犁耕形成的沟底至未耕地表面的垂直距离”和“工况计算”；删除了原标准3.1.6条植被和残茬覆盖率；原标准3.1.7条款中“翻垡率”内容删除；增加4.4条款内容；将表1中质量判定关键项条款更改为对应修订条款。本标准由吉林省农业委员会提出并归口。本标准由吉林省农业机械试验鉴定站负责起草。本标准主要起草人：齐开山、周晗宇、刘浩、吴冠军、杨超、张天彪。本标准历次版本发布情况为：DB22/T 4022005；DB22/T 4022015。DB22/T 4022015 1 旱田秋季耕整地机械化作业质量规范 1 范围 本标准规定了旱田秋季耕整地机械化作业质量、检查方法、判定规则。本标准适用于旱田秋耕机械化旋耕机、灭茬机、联合耕整地机、铧式犁作业质量检查验收，其它秋耕机械作业质量检查验收也可参照执行。2 术语定义 下列术语和定义适用于本文件。2.1 耕深 deep tillage 犁耕形成的沟底至未耕地表面的垂直距离。2.2 重耕 second plowing 前后两趟或相邻两铧的耕幅发生重叠。2.3 漏耕 leave out plowing 前后两趟或相邻两铧之间的留有未耕的地。2.4 植被覆盖率 vegetation degree of coverage 单位面积内耕后覆盖的植被重量占耕前的植被重量的百分比。2.5 立垡 half-turned slice 翻转角度在90100之间的垡片。2.6 回垡 not/turned slice 在犁通过后又回落犁沟的垡片。2.7 作业幅宽 plowing width 机具的实际工作宽度。2.8 地表平整度 flatness of surface soil 耕前或耕后地表相对基准面的起伏程度。2.9 碎土率 pulverizing rate 作业后耕层内，单位面积土块最长边小于8 的土壤重量与土样总重量的百分比。DB22/T 4022015 2 3 作业质量 3.1 翻地作业 3.1.1 秋耕作业要根据农作物轮作的农艺要求和土质情况确定耕作深度，一般情况下翻地 22 cm4 cm。土壤为黑土区，耕作深度应为 15 cm20 cm。3.1.2 铧式犁耕作时，耕深稳定性不小于 90%。3.1.3 作业幅宽力求一致，合垄严密，其作业幅宽与设计幅宽偏差不得超过5 cm。3.1.4 铧式犁耕作时，碎土率不小于 70%（5 cm 土块）。3.1.5 作业后地块内应无漏耕、重耕、堑沟。3.1.6 翻垡质量要好，植被覆盖率要严密，立垡率和回垡率不大于 5%。3.1.7 地头、地边弃耕宽不大于总幅宽与拖拉机轮距之差。3.2 深松作业 土壤层分化不明显，黑土层厚、吸水性好的土地要求深松时，深度应不低于30 cm。3.3 旋耕作业 3.3.1 旋耕深度应不低于 12 cm。3.3.2 耕深稳定性不小于 85%。3.3.3 全耕层碎土率不小于 65%。3.3.4 地表平整度应小于 5 cm。3.3.5 植被覆盖率应大于 60%。3.4 根茬粉碎作业 3.4.1 灭茬深度应不低于 12 cm。3.4.2 灭茬深度稳定性应不小于 85%。3.4.3 根茬粉碎率应不小于 90%。3.5 根茬粉碎旋耕联合作业 3.5.1 灭茬深度应不低于 8 cm。3.5.2 旋耕深度应不低于 14 cm。3.5.3 耕深稳定性系数应不小于 85%。3.5.4 根茬粉碎率应不小于 70%。4 检查和计算方法 4.1 翻地作业 4.1.1 耕深和耕深稳定性 在测区对角线上取5个测定点，用耕深尺或其它测量仪器，测量后犁体的耕深。分别按（1）、（2）、（3）、（4）式计算出单一行程的平均耕深、标准差、变异系数和耕深稳定性。DB22/T 4022015 3 naai=.(1)1)(2=na asi.(2)%100=asV.(3)V U=1.(4)式中：a行程耕深平均值，单位为厘米（cm）；ia 各测点耕深平均值，单位为厘米（cm）；n每行程测定点数；s行程标准差，单位为厘米（cm）；V 变异系数；%。U 耕深稳定性，%。4.1.2 作业耕幅 用坐标法，即在未耕地上插上标杆，测出第一行程的沟壁到标杆的距离L1，再测出第二行程的沟壁到标杆的距离L2，L2-L1即为实际耕幅。测定时应与耕深测点对应，每个测定点测得的耕幅与设计耕幅的误差绝对值，即为该点耕幅的误差。最后5个测点的平均值为该地块耕幅的平均误差。测量精度0.5 cm。4.1.3 碎土率 在已耕地上测定0.5 m0.5 m面积内的全耕层土壤中长边不大于8 cm的土块质量所占土壤总质量的百分比。%100=FFTd.(5)式中：T 碎土率，%；dF 样品中长边不大于8 的土块质量，单位为千克（）；F 样品中全部土块质量，单位为千克（）。4.1.4 回垡与立垡 土垡在翻转后其垡片表面与沟底面夹角大于100者为翻垡，90100者为立垡，小于90者为回垡，按（6）、（7）式计算回垡率、立垡率。%100=LLRhH.(6)%100=LLRlL.(7)DB22/T 4022015 4 式中：hR 回垡率；lR 立垡率；L测区长度，单位为厘米（cm）；hL 侧区内回垡长度，单位为厘米（cm）；lL 侧区内立垡长度，单位为厘米（cm）。4.2 旋耕作业 4.2.1 旋耕深度和耕深稳定性 按4.1.1条款内的方法检查并计算。4.2.2 碎土率 按4.1.3条款内的方法检查并计算。4.2.3 地表平整度 在耕作地块适当位置，沿垂直于机组前进方向地表线上过最高点作一水平直线为基准线，在基准线位置取与机具耕幅宽相当的宽度，等间隔分10测点，测出各测点耕地表面与基准线的距离，按4.1.1方法计算平均值和标准差,以标准差的值表示其平整度。4.2.4 植被覆盖率 在耕作前取1 m2面积内收集地表上的所有植被（紧贴地表面剪下地表以上的植被），称其重量作为耕前植被，耕作后再收集1 m2面积内地表以上未被覆盖的植被，称其重量，按（8）式进行计算。%100=qhxWWF.(8)式中：xF 植被覆盖率；kW 耕后地表未被覆盖的植被重量，单位为克（g）；qW 耕前地表植被重量，单位为克（g）。4.3 根茬粉碎作业 4.3.1 灭茬深度和灭茬深度稳定性 按4.1.1条款内的方法检查并计算。4.3.2 根茬粉碎率 在耕后地表取一个工作幅宽乘1 m的面积，测定地表和灭茬深度范围内所有根茬，测定总的根茬质量和其中的合格根茬质量（合格根茬的长度为5 cm，不包括须根长度），按（9）式计算根茬粉碎率。%100=zhsSSF.(9)式中：DB22/T 4022015 5 sF 根茬粉碎率；kS 合格根茬重量，单位为克（g）；zS 总根茬重量，单位为克（g）。4.4 根茬粉碎旋耕联合作业 4.4.1 灭茬深度 按4.1.1条款内的方法检查并计算。4.4.2 旋耕深度和耕深稳定性 按4.1.1条款内的方法检查并计算。4.4.3 根茬粉碎率 按4.3.2条款内的方法取样并计算。5 判定规则 每项作业以关键项作为主要判定依据见表1，如关键项不合格既为该项作业不合格。表1 旱田秋耕机械化作业质量判定表 序号 作业项目 质量判定关键项 1 铧式犁秋翻作业 3.1.1 3.1.6 2 深松作业 3.2 3 旋耕作业 3.3.1 4 根茬粉碎作业 3.4.1 3.4.3 5 根茬粉碎旋耕联合作业 3.5.1 3.5.2 _
