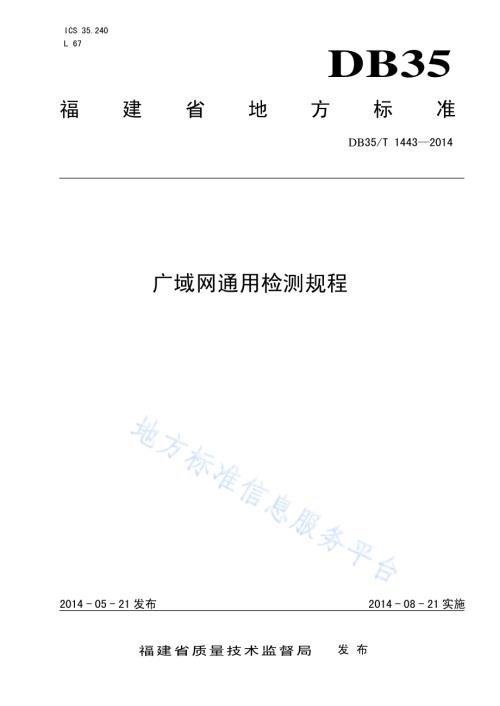

ICS 35.240 L 67 DB35 福建省地方标准 DB35/T 1443 2014 广域网通 用检测规 程 2014-05-21 发布 2014-08-21 实施 福 建 省 质 量 技 术 监 督 局 发布 DB35/T 1443 2014 I 目 次 前 言.1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.2 4 缩略 语.4 5 总体 要求.4 6 技术 要求.5 7 测试 方法.11 附 录 A（资 料性 附录）性能测 试工 具要 求.22 DB35/T 1443 2014 II 前 言 本标准 按照GB/T 1.1-2009 标准 化工 作导 则 第1部 分：标 准的 结构 和编 写 给出的 规则 编制。本标准 由 福 建省 经济 和信 息化委 员会 提出 并归 口。本标准 起草 单位：福建 省 电子产 品监 督检 验所、福 建省建 筑业 协会 建筑 智能 化分会、福建 省海 峡信息技术 有限 公司、福 建省 建筑设 计研 究院、南 威软 件股份 有限 公司。本标准 主要 起草 人：王琳、林能 影、许春、金华 松、丁智 勇、胡煜 宏、方铀、李睿、林 卫东、吴文宣。DB35/T 1443 2014 1 广域网通 用检测 规程 1 范围 本标准 规定 了 广 域网 通用 检测规 程的 术语 和定 义、总体要 求、技术 要求、测 试方法 及判 据。本 标准 适用 于 广 域网 从传 输媒体、设 备、性能、功 能、网 络管 理功 能和 环境 等方面 的验 收测 试、评估 测试 以及 日 常 维护 中的 相关测 试，也可 用于 设计、施工中 的相 关测 试。其他 类 型的广 域网 可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于 本 文件。GB/T 20281 信 息安 全技 术 防火 墙技 术要 求和 测试 评 价方法 GB/T 21671-2008 基 于以 太网技 术的 局域 网系 统验 收测评 规范 GB 50311 综合 布线 系统 工 程设计 规范 GB 50312 综合 布线 系统 工 程验收 规范 YD/T 1096 路由 器设 备技 术要求 边 缘路 由器 YD/T 1097 路由 器设 备技 术要求 核 心路 由器 YD/T 1098 路由 器设 备测 试方法 边 缘路 由器 YD/T 1099 以太 网交 换机 技术要 求 YD/T 1141 以太 网交 换机 测试方 法 YD/T 1156 路由 器设 备测 试方法 核 心路 由器 YD/T 1255 具有 路由 功能 的以太 网交 换机 技术 要求 YD/T 1260 基于 端口 的虚 拟局域 网（VLAN）技 术要 求和测 试方 法 YD/T 1287 具有 路由 功能 的以太 网交 换机 测试 方法 IEC 61280-4-1 光纤 通信 子 系统试 验程 序 第 4-1 部分：光缆 设施 及链 接 多模 光 缆设施 的衰 减测 量(Fibre optic communication subsystem test procedures-Part 4-1:Installed cable plant-Multimode attenuation measurement)IEC 61280-4-2 光纤 通信 子系统 试验 程序 第4-2 部分：光 缆设 施 单 模光 缆设 施的衰 减测 量(Fibre optic communication subsystem basic test procedures-Part 4-2:Fibre optic cable plant-Single-mode fibre optic cable plant attenuation)IEC 61935-1 按照 ISO/IEC 11801 的 平衡 通信 布缆 测 试 第 1 部分：已安 装布 缆(Specification for the testing of balanced and coaxial information technology cabling-Part 1:Installed balanced cabling as specified in ISO/IEC 11801 and related standards)ISO/IEC 11801 信息 技术 用户建 筑群 的通 用布 缆（Information technology-Generic cabling for DB35/T 1443 2014 2 customer premises）RFC 1112 主机 扩展 用于IP 多点 传送（Host extensions for IP multicasting）RFC 1157 简单 网络 管理 协 议（Simple Network Management Protocol(SNMP)）RFC 3638 1643 到 历 史 状 态 的 重 新 分 类 的 适 应 性 声 明（Applicability Statement for Reclassification of RFC 1643 to Historic Status）RFC 1724 路由 信息 协议（版本 2）管 理信 息库(MIB)扩展（RIP Version 2 MIB Extension）RFC 4750 OSPF v2 管理 信 息库（OSPF Version 2 Management Information Base）RFC 2578 SNMP v2 管理 信 息结构（Structure of Management Information Version 2(SMIv2)）RFC 2236 Internet 组管 理协议（版 本 2）（Internet Group Management Protocol,Version 2）RFC 2544 网络互联设备基准测试方法（Benchmarking Methodology for Network Interconnect Devices）RFC 2571 描述 SNMP 管理 框架的体系 结构（An Architecture for Describing SNMP Management Frameworks）RFC 3031 多协 议标 签交 换 体系架 构（Multiprotocol Label Switching Architecture）RFC 3376 Internet 组管 理 协议（版本3）（Internet Group Management Protocol,Version 3）3 术语和 定 义 下列术 语和 定义 适用 于本 标准。3.1 广域 网WAN（Wide Area Network）广域网 是 一 种用 来实 现不 同地区 之间 局域 网互 连，提供不 同地 区、城 市和 国 家之间 计算 机通 信，实现局域 资源 共享 与广 域资 源共享 相结 合，形成 地域 广 大的远 程处 理和 局域 处理 相结合 的 的 远程 计算 机 网络系统。广域网 一般 由网 络边界 设 备、传 输媒 体、网络 管理 系统 等 三部 分组 成。网络边界 设备 主要 类 型有 交换机、路 由器、防 火墙 等；传 输媒 体主要 有 光缆 等；网 络管 理系 统实现对整个 广域网 的 管理。根据 广 域网 实际 部署 情况，一 般可 以将 其划 分为 核 心 节点、汇聚 节点 和接 入 节点。广 域网 的通 用结构如 图 1 所 示。对于 结构 简单的 广域 网，可以 只有 一个核心 节点 和 一个 接入 节点。DB35/T 1443 2014 3 核 心节点 核 心节点网 络运营商/专线汇 聚节点 汇 聚节点接 入节点 接 入节点网 络运营商/专线 图1 广域 网 通 用结 构示 意图 3.2 边界设 备Edge Device 连接广 域网 各节 点间 的网 络设备。3.3 链路传 输速 率 Link Transmission Rate 设备间 通过 网络 传输 数字 信息的 速率。3.4 网络 吞 吐率 Throughput Rate 空载网 络在 没有 丢包 的情 况下，被测 网络 链路 所能 达到的 最大 数据 包转 发速 率。3.5 网络时延 Latency Time 数据包 从发 送端 口（地址）到目 的端 口（地址）所 需经历 的时 间。3.6 丢包率 Packet Loss 由于网 络性 能问 题造 成部 分数据 包无 法被 转发 的比 例。3.7 链路利 用率 Link Utilization 网络链 路上 实际 传送 的数 据吞吐 率与 该链 路所 能支 持的最 大物 理带 宽之 比。DB35/T 1443 2014 4 3.8 错误率 Error Rate 网络中所产 生的各类错误帧占总数据 帧的比率。常见的 广域网 错误类型包括长帧、短帧、有 FCS错误 的 帧、超长 错误 帧、欠长帧 和帧 对齐 差错 帧。4 缩略语 下列缩 略语 适用 于本 标准。CRC Cyclic Redundancy Check 循 环冗余 校验 DHCP Dynamic Host Configuration Protocol 动 态主机 配置 协议 DNS Domain Name System 域 名解析 系统 FCS Frame check sequence 帧 校验序 列 ICMP Internet Control Message Protocol 网 际控制 消息 协议 IGMP Internet Group Management Protocol）互 联网组 管理 协议 IP Internet Protocol 互 联网协 议 IPX Internet work Packet Exchange 互 联网包 交换 MAC Media Access Control 媒 体访 问 控制 MIB Management Information Base 管 理信息 库 NAT Network address translator 网 络地 址转 换器 OSPF Open Shortest Path First 开放 最短路 径优 先 QoS Quality of Service 服 务 质量 RIP Routing information Protocol 路 由选择 信息 协议 RMON Remote Network Monitoring 远 程监控 SNMP Simple Network Management Protocol 简 单网络 管理 协议 STP Spanning Tree Protocol 生 成树协 议 TCP Transmission Control Protocol 传输 控制协 议 UDP User Datagram Protocol 用 户数据 包协 议 VLAN Virtual Local Area Network 虚 拟局域 网 5 总体要 求 5.1 开放性 广域网 设计 应 保证 整 个系统 采 用 标准 的 通信 协 议，保 证 系 统中 所 有设 备 具有开 放 的 接口，支持 统一的维 护和 管理。5.2 可靠性 DB35/T 1443 2014 5 广域网 应从 系统 结构、技 术措施、设 备性 能、系统 管 理、厂 商技 术支 持及 维修 能力等 方面 采取 措施，确保运 行的 可靠 性和 稳定 性，达 到最 大的 平均 无故 障时间。5.3 可扩展 性 为适应 环境 变化、适合 网 络应用 和业 务规 模 不 断扩 展的需 求以 及保证 投 资长 期效应，广 域网 应具 有可扩展 性，以满 足 不 断增 添的设备 和 日益 更新 的技 术的 具 有较 好的 协同 运行 能力。5.4 可管理 性 广域网 应提 供本 地管 理、远程管 理等 多种 管理 方式，还 应具 备安 全管 理功 能，以 确保 系统 是可 管理的 且系 统管 理具 备可 靠性、安全 性和 方便 性。6 技术要 求 6.1 传输媒 体 广域网 传输 媒体 一般 采用 五类、超五 类或 六类等 非 屏蔽（屏蔽）双绞 线布 线 系统 和 多模 或单 模光 缆布线系 统。双绞 线布 线系 统的传 输指 标、传输 性能 应符 合 GB 50311、GB 50312、ISO/IEC 11801、IEC 61935-1 等 标准 的规 定。光缆 布线 系统 的传 输指 标应 符 GB 50311、GB 50312、IEC 61280-4-1-、IEC 61280-4-2 等标准的 规定。6.2 网络边 界设 备 6.2.1 交换机 广域网 中使 用的 交换 机的 端口密 度、数据 帧转发 功 能、数 据帧 过滤 功 能、数 据帧转 发及 过滤 信息 维护功能、运 行维 护功 能、网络管 理功 能及 性能 指标 等应符 合 YD/T 1099、YD/T 1255 的规 定和 产品 明 示要求。6.2.2 路由器 广域网 中使 用的 路由 器设 备的接 口功 能、通信 协议 功能、数据 包转 发功 能、路由信 息维 护、管理 控制功能、安 全功 能及 性能 指 标等 应符 合 YD/T 1096、YD/T 1097 的规 定及 产 品明示 要求。6.2.3 防火墙 广域网 中若 使 用 防火 墙设 备，则 设备 的用 户数 据保 护功能、识 别和 鉴别 功能、密码 功能、安 全审 计功能及 性能 指标 等应 符合 GB/T 20281 的 规定 及产 品 明示要 求。6.3 网络性能 根据广 域网 组成 设备 的不 同，测 试各 节点 间的 网络 性能有 不同 的方 式：a)测试设 备连 接在 被测 节点 网络的 边界 设备（路 由器/路由交 换机/交 换机）上；b)测试设 备连 接在 被测 节点 网络的 边界 设备（防 火墙）上。6.3.1 系统连 通性 DB35/T 1443 2014 6 系统连 通性 是指 所有 联网 的节点 都应 按使 用要 求全 部连通。6.3.2 链路传 输速 率 广域网 链路 传输 速率 计算 公式：Cd=Cb R 式中：Cd 为单向 链路 传 输速 率；Cb 为广 域网 标称 速率；R 为接 收端利 用率。发送端 口利 用率 为 100%时，接收 端口 利用 率应 不小 于 99%。示例：表1 链路传 输速 率要求 网络类型 全双工广域网 发送端口利用率 接收端口利用率 链路传输速率 10 M 广域网 100%9 9%9.9 M 100 M 广域网 100%9 9%99 M 1000 M 广域网 100%9 9%999 M 6.3.3 网络吞 吐率 网络吞 吐率 测试 需按 照不 同的帧 长（包括 64、128、256、512、1024、1280、1518 字 节）分别 进行测量。广 域网 在不 同帧 大 小情况 下，从 6.3 的两 种 方式 测 得的 网络 吞吐 率应 符合 表 2、表 3、表 4 规定。表2 广域网（6.3 的 a）的网 络 吞吐率 要求 测试帧长（字节）广域网吞吐率 带宽20 M 20 M 带宽1000 M 64 94%68%128 96%78%256 96%87%512 96%96%1024 96%96%1280 96%96%1518 96%96%DB35/T 1443 2014 7 表3 百兆及 以下 广域 网（6.3 的 b）的网 络吞 吐率 要求 测试帧长（字节）广域网吞吐率 带宽 20 M 20 M 带宽50 M 50 M 带宽100 M 100 M 防火墙 100 M 防火墙 100 M 防火墙 1000 M 防火墙 64 94%18.8 M/X 18.8 M/X 96%512 96%96%96%96%1518 96%96%96%96%备注 X 为线路理论带宽 表4 百兆以 上 广 域网（6.3 的 b）的网 络吞 吐率 要求 测试帧长（字节）广域网吞吐率 100 M 带宽350 M 350 M 带宽800 M 800 M 带宽950 M 950 M 带宽1000 M 1000 M 防火墙 1000 M 防火墙 1000 M 防火墙 1000 M 防火墙 64 94%329 M/X 329 M/X 329 M/X 512 96%94%752 M/X 752 M/X 1518 96%96%94%893 M/X 备注 X 为线路理论带宽 6.3.4 网络时 延 通常 网 络时 延 与 传输 距离、经 过的 设备 和带 宽的 利 用率有 关。在 网络 正常 情 况下，网 络时 延 应 不影响各种 业务（如 视频 点播、基 于 IP 的 语音/VoIP、高 速上网 等）的使 用。广域网 在 1518 字节 帧长 情 况下，从 6.3 的 两个 方向 测得的 最大 网络 时延 应不超 过 3.5 ms。6.3.5 丢包率 在进行 丢包 率测 试时，需 按照不 同的 帧长（包括64、128、256、512、1024、1280、1518 字节）分别进 行测 量，广 域网（6.3 的a）的 丢包 率在 流 量 负 荷为70%时应 不 大于0.1%；广 域网（6.3 的b）的丢包率 在表6、表7 的流 量 负荷 下（当表 中的 流量 负 荷值 不 小于70%时，流量 负荷 均 按70%取 值）测得的 丢包 率应 不大 于0.1%。DB35/T 1443 2014 8 表5 百兆及 以下 广域 网（6.3 的b）的丢 包率 要求 测试帧长（字节）广域网流量负荷 带宽20 M 20 M 带宽50 M 50 M 带宽100 M 100 M 防火墙 100 M 防火墙 100 M 防火墙 1000 M 防火墙 64 70%18.8 M/X 18.8 M/X 70%512 70%70%70%70%1518 70%70%70%70%备注 X 为线路理论带宽 表6 百兆以 上 广 域网（6.3 的 b）的丢 包率 要求 测试帧长（字节）广域网流量负荷 100 M 带宽 350 M 350 M 带宽800 M 800 M 带宽950 M 950 M 带宽1000 M 1000 M 防火墙 1000 M 防火墙 1000 M 防火墙 1000 M 防火墙 64 70%329 M/X 329 M/X 330 M/X 512 70%70%752 M/X 752 M/X 1518 70%70%70%893 M/X 备注 X 为线路理论带宽 6.4 广域网 系统 功能 6.4.1 QoS 功能 QoS 是指 可以为 不同 的网 络应用 和网 络流 量提 供可 控的和 可预 见的 服务。通 过 QoS，广域网 能够对网络 上传 输的 视频 流等 对实时 性要 求较 高的 数据 提供优 先服 务，从而 保证 较低的 时延。广域网 支持 根 据 IP 地 址、网络边界 设 备物 理端 口号 等规则 之一 而进 行的 数据 流分类。广域网 也可 支持 根据 协议 类型、协议 端口 号等 规则 而进行 的数 据流 分类。广域网 应该 支持 基于 物理 接口的 限速 功能，可 以直 接限制 一个 物理 端口 上总 的带宽。6.4.2 设备和 线路 备份 功能 广域网 中的 核心 网络 边界 设备及 主干 线路 宜有 冗余 备份。在核心 网络 边界 设备 发生 故障时，业 务 流 量应 能够 自动切 换到 备份 设备 上，切换时 间应 不影 响业 务的正常 通信；当 发 生故 障 的核心 网络 边界 设备 恢复 正常时，业务 流量 应能 够 自动切 换回 主设 备上，切换时间应 不影 响业 务的 正常 通信。在主干 线路 发生 故障 时，主干线 路上 的业 务流 量 应 能够自 动切 换到 备份 线路 上，切 换时 间应 不影 响主要业 务的 正常 通信；在 发生故 障的 主干 线路 恢复 正常时，备 份线 路上 的业 务流量 应能 够自 动切 换 到 主DB35/T 1443 2014 9 干线路 上，切换 时间 应不 影响业 务的 正常 通信。6.4.3 组播功 能 广 域网 宜支持 组 播功 能。相关协 议符 合 RFC 1112、RFC 2236、RFC 3376 规定。6.5 网络管 理 6.5.1 基本要 求 网络管 理系 统 应 能够 搜索 到整个 广域 网的 拓扑 结构 图和网 络边界 设 备连 接图；应具 备 自 诊断 功能，当某台 网络 边界 设备 或线 路发生 故障 后，网络 管理 系统应 能够 及时 报警 和定 位故障 点；应能 够对 网 络 边界 设备 进行 远程 配置 和网 络性能 检测，提 供网 络节 点的流 量，广播 率和 错误 率等参 数。6.5.2 配置管 理 6.5.2.1 网络边 界设 备 系 统配 置管理 通过 网 络边 界设 备 系 统配 置 管理，用 户应 能够 对网 络 边界 设备 的系 统配 置信 息进行 设置 和 查 询：包括 设备 生产 厂商、设 备软 件版本、设 备编 号（ID）、设备 IP 地址、设 备名 称、设备网 络标 识、设备 运行时间等。6.5.2.2 物理端 口配 置管理 在 广域 网 中 的网 络边界 设 备，一 般都 有多 个物 理端 口，用 户应 能够 查询 和修 改网络 边界 设备 物理 接口的配 置情 况，包括 端口 标识符、端 口类 型、端口 速率、端口 管理 状态、端 口工作 状态 等。6.5.2.3 协议功 能配置 管理 网络管理 系统 应 能够 查询 和修改 网络 边界 设备 所支 持 协议 的配 置情 况、以及 这 些协议 的运 行状 态和运行结 果。网络 边界 设备 协议应 符 合 6.2 要求。6.5.3 告警管 理 6.5.3.1 告警信 息的 配置 用户能 够打 开和 关闭 告警 信息，配置 告警 级别 和告 警 的门 限值。6.5.3.2 告警信 息的 读取 通过网 络管 理系 统，用户 应 能够 读取 告警 信息 的详 细内容，主 要包 括告 警源、告警类 型、告警 级别、告警位 置、告警 发生 时间、告警 结束 时间、告 警信 息描述 等。6.5.3.3 告警信 息的 管理 通过网 络管 理系 统，用户 应 能够对 告警 信息 进行 保存 和备份，对 保存 的告 警信 息 进行多 种条 件查 询，包括基 于告 警源、基于 告 警时间、基于 告警 级别 等 查询。告 警查 询结 果 应 能 够提供 以表 格和 图形 方式 显示，保 存的 告警 信息 应能 够进行 删除。DB35/T 1443 2014 10 6.5.3.4 告警信 息的 发布 通过网 络管 理系 统，可及 时将 告 警信 息 告 知给 相关 人员。6.5.4 性能数据 管理 6.5.4.1 性能数 据实 时监 视 广域网 中网 络边 界设 备 能 够对传 输的 各种 性能 数据 进行实 时显 示，主要 包括：a)各个物 理端 口收 发的 帧数；b)各个物 理端口 收到的 CRC 错误的 帧数；c)各个物 理端 口收 到的 超长 的帧数；d)各个物 理端 口收 到的 碎包 的数目；e)各个物 理端 口收 发的 字节 数。6.5.4.2 传输 性 能数 据的 采集 广域网 中网 络边 界设 备 能 够对传 输性 能数 据进 行采 集，主 要包 括选 定性 能数 据、设 定任 务采 集的 开始时间 和结 束时 间、添加 和删除 采集 任务。6.5.4.3 性能数 据的 管理 网络管 理系 统应 能将 收集 到的 性 能数 据保 存，并 以 文本、报 表和 图形 等直 观 的形式 进行 显示；还 能对各种 性能 数据 进行 查询 和分析，从 而确 定系 统的 性能。6.5.5 安全管 理 6.5.5.1 访问控 制 对 网 络 管理 系 统和 网 络边界 设 备 的访 问 需 要 输入 正确 的 用 户名 和 口令，否则无 法 进 入网 络 管理 系统，或 无法 对 网 络边 界设 备 进行 管理。6.5.5.2 用户管 理 用户管理 功 能主 要有 用户 添加、用户 删除、用 户 信 息查询 和修 改。6.5.5.3 日志管 理 日志管理 是 对网 络管 理系 统登录、各 种操 作命 令下 达、设 备出 错等 记录 进行 保存、查询、导 出和删除。6.5.6 管理信 息库 在广域 网 中 支持 管理 功能 的 网络 边界 设备 应支 持 RFC 1157、RFC 2578、RFC 2571 等 规定 的 SNMP v1、SNMP v2 或 SNMP v3，包 括：a)支持 SNMP 的 网络 边界 设 备 应支 持相 应 的 MIB；b)支持 SNMP 的 网络 边界 设 备 都应 支持 标 准 MIB II 中的系统、接 口、IP、ICMP 组；DB35/T 1443 2014 11 c)支持 SNMP 的 网络 边界 设 备 宜 支 持 RMON MIB 的 1、2、3、9 组；d)根据网 络边 界设 备 支 持功 能的不 同，还应 支持 相应 的标 准 MIB；e)如果支 持千 兆以 太网，应 支持 RFC 3638；f)如果支 持 RIP V2，应支 持 RFC 1724；g)如果支 持 OSPF V2，应支 持 RFC 4750；h)如果支 持 MPLS，应 支 持 RFC 3031。对于互 联网 标准 中没 有定 义 MIB 对象 的，网络 边界 设备 厂 商可 以通 过私 有 MIB 进 行扩 展；对于 厂商私 有 MIB，如 果要 测试，应由 设备 厂商 提供 对这 些统计、配 置和 控制 信息 进行操 作的 方法。6.6 环境适 应性 网络边界 设 备环 境适 应性 应符合GB/T 21671-2008中 6.7的 规定。7 测试方法 及 判据 7.1 传输媒 体测 试方 法 双绞线 布线 系统 的 测 试方 法 和合 格判 据 应 符合GB 50312、ISO/IEC 11801、IEC 61935-1等标 准的 规定。光 缆布 线系 统的 测试 方法 和 合格 判据 应符 合GB 50312、IEC 61280-4-1、IEC 61280-4-2等标准的 规定。7.2 网络边 界设 备测试 方法 及 判据 7.2.1 交换机 交换机 测试 方法 和合 格判 据 应符 合 YD/T 1141、YD/T 1287 的规 定。7.2.2 路由器 路由器 测试 方法 和合 格判 据 应符 合 YD/T 1098、YD/T 1156 的 规定。7.2.3 防火墙 防火墙 测试 方 法 和合 格判 据 应符 合 GB/T 20281 的 规 定。7.3 网络性能 测 试方 法 广域网 性能 测试 工具 要求 见附录A。7.3.1 连通性 7.3.1.1 测试方 法 7.3.1.1.1 连通 性测 试结 构示意 图如 图 2 所示。DB35/T 1443 2014 12 被测网 络边界设备1 测试节点边界 设备2 边界设备3 边界设备N测试工 具.图 2 广域 网 连 通性 测试 结 构示意 图 7.3.1.1.2 将测 试工 具分别 连接 到 测 试节 点（核心 节点/汇聚 节点/接入 节点）的 网 络边 界设 备的端口，即测试 点。7.3.1.1.3 用测 试工 具对 全网的 网络 边界 设备 进行10 次 Ping 测试，每 次间 隔 1s，以测 试网 络连 通性。测试路 径要 覆盖 所有 的 核 心节点、汇 聚节 点 和 接入 节点。7.3.1.1.4 移动 测试 工具 到其它 位置 测试 点，重复 步骤 7.3.1.1.3，直到 遍历 所有 网 络边 界设 备。7.3.1.2 合格判 据 所有测 试点 的连 通性 都达 到 100%时，则 判定 广域 网 的连 通性 符合 6.3.1 的 要求；否则 判定 广域 网的连通 性不 符 合 6.3.1 的 要 求。7.3.2 链路传 输速 率 7.3.2.1 测试方 法 7.3.2.1.1 测试 工 具 1 产 生流量，测试 工具 2 接 收 流量。测 试应 在空 载网 络 中进行，测试 结构 示意 图 如图 3：边 界设 备1 测试工具1 被 测网络 边界设 备2 测试工 具2测 试节点1 测试 节点2 图 3 链 路传 输速 率 测 试结 构示意 图 7.3.2.1.2 将用 于发 送和 接收的 测试 工具 分别 连接 到被测 网络 两个 测试 节点（核心 节点/汇聚 节点/接入节点）网络 边界 设备 端口 上。7.3.2.1.3 对于 网络 边界 设备，测试 工具 1 在发 送端 口产生 100 满 线速 流量（建议将 帧长 度设 置为 1518DB35/T 1443 2014 13 字节）。7.3.2.1.4 测试 工 具 2 在 接收端 口对 收到 的流 量进 行统计，计 算其 端口 利用 率。7.3.2.2 合格判 据 发送端 口和 接收 端口 的利 用率若 符合 表 1 要求，则 判定 广 域网 的传 输速 率符 合 6.3.2 的 要求，否 则判定广 域网 的传 输速 率不 符合 6.3.2 的要 求。7.3.3 网络吞 吐率 7.3.3.1 测试方 法 7.3.3.1.1 测试 应在 空载 网络下 分段 进行，测 试结 构示意 图如图 4：边 界设 备1 测试 工具1 被测网 络 边 界设备2 测 试工具2测 试节点1 测试节点2 图 4 网 络吞 吐率 测试 结构 示意图 7.3.3.1.2 将两 台测 试工 具分别 连接 到被 测网 络 两 个测试 节点（核 心节 点/汇 聚节点/接入 节点）两台 网络边界 设备 端口 上。7.3.3.1.3 从测 试工 具 1 向测试 工 具 2 发 送数 据包，同时 测试 工 具 2 也 向测 试工 具 1 发 送数 据包。7.3.3.1.4 用测 试工 具按 照一定 的帧 速率，均 匀地 向被测 网络 发送 一定 数量 的数据 包。7.3.3.1.5 如果 双向 所有 发送的 数据 包都 被 接 收端 正确接 收到，则 增加 发送 的帧速 率；否则 减少 发 送 的帧速率。7.3.3.1.6 重复 步 骤 7.3.3.1.4，直到 测出 被测 网络 在 未丢包 的情 况下，能 够处 理的最 大帧 速率。7.3.3.1.7 分 别 按 照 不同的 帧 大 小（包括：64、128、256、512、1024、1280、1518 字节）重 复 步骤7.3.3.1.37.3.3.1.5。7.3.3.2 合格判 据 若 广域 网 在 不同 帧大 小情 况下，从两 个方 向测 得的 最低 网 络吞 吐率 值都 符合 表 2/表 3/表 4 要求 时，则判定 广域 网 的 网络 吞吐 率符合 6.3.3 的 要求，否 则 判定 广 域网 的网 络吞 吐率 不符 合 6.3.3 的 要求。7.3.4 网络时 延 7.3.4.1 测试方 法 7.3.4.1.1 由两 台测 试工 具来完 成测 试，测 试工 具 1 产生 流量，测试 工具 2 接 收流量，并将 测试 数据 流环回。测试 应在 空载 网络 下分段 进行，测 试结 构示 意图如 图 5：DB35/T 1443 2014 14 边 界设 备1 测试工具1 被 测网络 边界设 备2 测试工 具2测 试节点1 测试 节点2 图 5 网 络时 延 测 试结 构示 意图 7.3.4.1.2 将测 试工 具（端口）分 别连 接到 被测 网 络 测试 节点（核心 节点/汇 聚节点/接入 节点）两 台 网络边界 设备 端口 上。7.3.4.1.3 先从 测试 工 具 1（发 送端 口）向测 试工 具 2（接口 端口）均 匀地 发送数 据包。7.3.4.1.4 向被 测网 络发 送一定 数目 的 1518 字节 的 数据帧，使 网络 达到 7.2.3 中所测 得的 最大 网络 吞吐率。7.3.4.1.5 在图 5 中，由 测试工 具 1 向被 测网 络发 送特定 的测 试帧，在 数据 帧的发 送和 接收 时刻 都 打 上相应的 时间 标记（Timestamp）；测试工 具 1 计算 发 送和接 收的 时间 标记 之差，便可 得一 次结 果。7.3.4.1.6 重复 步 骤 7.3.4.1.47.3.4.1.5 20 次，网 络 时延是对 20 次 测试 结果 的 平均值。7.3.4.1.7 在图 5 中，从 测试工 具 2 向测 试工 具 1 发送数 据包，重复 步骤 7.3.4.1.47.3.4.1.7，所 得到 时延是双 向往 返时 延，单向 时延可 通过 除 2 计算 获得。7.3.4.2 合格判 据 若广域 网 在 1518 字节 帧 长情况 下，从两 个方 向测 得的最 大 网 络时 延 都 符合 6.3.4 要求 时，则判 定广域网 的网 络时 延符合 6.3.4 的要 求，否则 判定 广域 网 的网 络时 延不符合 6.3.4 的要求。7.3.5 丢包率 7.3.5.1 测试方 法 7.3.5.1.1 测试 应在 空载 网络下 分段 进行，测 试结 构示 意 图如 图 6：边 界设 备1 测试工具1 被 测网络 边界设 备2 测试工 具2测 试节点1 测试 节点2 图6 丢 包率 测试 结构 示意 图 7.3.5.1.2 将两 台测 试 工 具分别 连接 到被 测网 络 两 个测试 节点（核心 节点/汇 聚节点/接入 节点）两 台 网络边界 设备 端口 上。7.3.5.1.3 测试 工 具 1 向 被测网 络加载表 4 规定 的 不同帧 长的流 量 负荷，测 试工 具 2 接 收负 荷，测 试 数据帧丢 失的 比例。7.3.5.1.4 分别 需按 照不 同的帧 大小（包括：64、128、256、512、1024、1280、1518 字节）重复 步骤7.3.5.1.3。7.3.5.2 合格判 据 若广域 网 在 不同 帧大 小情 况下测 得的 丢包 率都 符合 表 5/表 6 要 求时，则判 定 广 域网 丢 包率 符 合 6.3.5DB35/T 1443 2014 15 的要求，否 则判 定 广 域网 丢包率 不符 合 6.3.5 的要 求。7.3.6 抽样规 则 对核心 节点间 的网络 应进 行全部 测试。对汇 聚节点 间的网 络 以不 低于 10 的 比例进 行抽样 测试，且 抽样 数 不 少于 3 条；不 足 3 条 时，全部 测试。对 接入节点 间 的网 络 以 不低 于 10 的比 例进 行抽 样测试，且 抽样 数不 少 于 5 条；当抽样 数不足 5 条 时，全部测 试。7.4 广域网 系统 功能 7.4.1 QoS 功能 7.4.1.1 测试方 法 7.4.1.1.1 测试 工 具 1 产 生流量，测 试工 具 2 接收 流量，测试 工 具 3 统 计丢 弃包的 情况，QoS 功能测试示意图 如 图 7：测 试 节 点1 测试节点2测 试工具3边界 设备1 测试 工具1 被测 网络 边界设备2 测 试工具2 图 7 QoS 功 能测 试结 构 示 意图 7.4.1.1.2 在广 域网 中基 于端口 优先 级配 置一 条具 有 QoS 服 务质 量保 证的 链 路，在 一端 接上 测试 工具1，另 一端 接上 测试 工具 2。7.4.1.1.3 测试 工 具 1 向 测试工 具 2 发送 端口 号 为 80 的 UDP 数据 包。7.4.1.1.4 用测 试工 具 2 捕获网 络中 的数 据包，检 查 测试工 具 1 发出 的数 据包 是否被 打上 优先 级的 标记。7.4.1.1.5 逐渐 加大 被测 网络内 的负 载流 量，直至 网络拥 塞，统计 测试 工具 2 收到 测试 工具 1 发出的数据包的 情况。7.4.1.1.6 用测 试工 具 3 统计被 测网 络数 据
