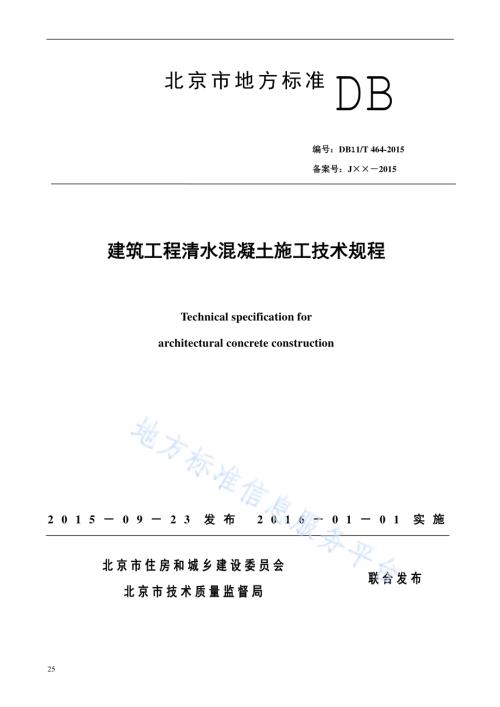

25 北京市地方标准 编号：DB11/T 464-2015 备案号：J 2015 建筑工程清水混凝土施工技术规程 Technical specification for architectural concrete construction 2015 09 23发布 2016 01 01实施 北京市住房和城乡建设委员会 联合发布 北京市技术质量监督局 DB 北京市地方标准 建筑工程清水混凝土施工技术规程 Technical specification for architectural concrete construction 编 号：DB11/T 464-2015 备案号：J-2015 主编部门：中国建筑一局（集团）有限公司 批准部门：北京市质量技术监督局 施行日期：2016年 01月 01日 2015北京 DB11/T 464-2015 1 前言 本标准为推荐性标准。本标准是根据北京市质量技术监督局关于印发 2014年北京市地方标准制修订项目计 划的通知（京质监标发【2014】36号）文件，由中国建筑一局（集团）有限公司会同相关 单位共同对原有北京市地方标准建筑工程清水混凝土施工技术规程（DB11/T 464-2007）进行修订。本标准的主要技术内容是：1、总则；2、术 语；3、基 本规 定；4、施工准 备；5、模板 工程；6、钢筋 工程；7、混凝土工程；8、施工 缝 的 设置与 施工；9、成品保护；10、混凝 土 成品 修 补与喷涂 施工；11、清水混凝土 实体 质量 验收。本标准修订的主要内容为：1、增加了“基 本规 定”一 章，取消了“混凝土 模板 的 拆除与保护”一 章，将 相关内容 分别融入“模板 工程”和“成品保护”两章 中。2、在“施工准 备”一 章 中 补充了“材料 准 备”小节，分别列出了模板 工程、钢筋 工程 和 混凝土工程相关 材料 的准 备 要 求。3、在“模板 工程”一 章 中 补充了新型模板体系 的 材 质 和 要 求，将模板 的制 作、验收分 别 单 独成节，增加了模板 的 拆除小节。规 范了模板从设 计 到拆除 的 全过 程 管理。4、在“混凝土工程”一 章 中，对清水混凝土 配合比设 计 等 相关内容 按照新版 国 家 标准 普 通混凝土 配合比设 计规程、混凝土质量 控 制标准、混凝土 结构设 计规 范 等新 标准的规 定 进行修订 调整；对清水混凝土的 矿物掺和料 的 掺 量 以及 混凝土的 坍落度 的 数值按照 国 家 标准 预拌 混凝土、矿物掺合料应用 技术规 范 和 北京市地方标准混凝土 矿物掺合料应用 技术规程的相关规 定 进行 了 修订；同 时参照 北京市地方标准建筑 结构长城杯 工程质量 评审 标准 和 行 业 标准建筑工程清水混凝土 应用 技术规程的要 求 对清水混凝土施工 缝 的 设置以及 混凝土的 浇 筑 结构 偏差 等 进行修订，保 证 清水混凝土的 结构 尺寸 和质量标准。5、将“混凝土 成品保护”一 章 变更 为“成品保护”，增加了模板成品保护、钢筋成品保护两 个 小节。6、将“质量 验收”一 章 变更 为“清水混凝土 实体 质量 验收”；修 改 了“实体 质量”和“外观 质量”两 个 小节，变更 为“一 般 规 定”、“主 控 项目”及“一 般 项目”三个 小节；清水混凝土 结构 允许偏差 值，参照 北京市地方标准建筑 结构长城杯 工程质量 评审 标准中的“现浇 结构 尺寸允许偏差 值”和 行 业 标准清水混凝土 应用 技术规程 JGJ169中的“清DB11/T 464-2015 2 水混凝土 模板 安装尺寸允许偏差 与 检 验 方 法”进行 了 修订，并放 入“一 般 项目”这 一 节 中。7、修 改 补充了 附录 A中清水混凝土 模板 组拼 与节 点 的 示例。清水混凝土 虽然 在 质量标准 上 有 其特点，但其 施工技术 很大 程 度 上 根 植 于 普 通混凝土，不能 将两 者割裂开来。普 通混凝土的 诸多 施工方 法 加以 提炼后可适 用 于清水混凝土。希望本标准的 使 用 者 在实 践 中 注意 与普 通混凝土相关技术标准的 衔接。本标准由北京市质量技术监督局 和 北京市 住房 和城 乡 建 设 委员 会共同 负责 管理，由北京市 住房 和城 乡 建 设 委员 会 归口并负责组织 实 施，由中国建筑一局（集团）有限公司 负责具 体 内容的 解释。为 了 提高 建筑工程清水混凝土施工技术规程的编制质量 和 水 平，请 在 执 行本标准的 过 程中，注意 总 结 经 验，积累资 料，如 发 现需 要修 改 和补充 之处，请 将 意见 和 有关 资 料寄至 中国建筑一局（集团）有限公司（地 址：北京市 西四环南 路 52号；邮政 编 码：100161；E-mail：；电话：83982040）。本标准主编单位：中国建筑一局（集团）有限公司 本标准 参 编单位：中建一局集团 第 三 建筑有限公司 中建一局集团建 设 发 展 有限公司 中建一局集团 第五 建筑有限公司 中国建筑 股份 有限公司技术中 心 中国建筑 第八 工程局有限公司 北京 邦氟龙科 技有限公司 北京 金利信 特 工程技术有限公司 本标准主要 起草人 员：杨晓毅、曹光、张军、黄勇、付效铎、梅晓丽、周予启、刘嘉茵、吴学军、石云兴、刘源、李胜松、郝锦云、石金 环、姚忠 本标准主要 审 查人 员：杨嗣信、王甦、高 杰、彭明祥、张显 来、李栋、周桂云 25 目 次 1 总则.5 2 术语.2 3 基本规定.3 4 施工准备.4 4.1技术准 备.4 4.2材料 准 备.4 4.3仪器 设备 准 备和 样 板构 件制 作.6 5 模板工程.7 5.1模板 的 设 计.7 5.2阴阳角 节 点 构 造.8 5.3对 拉螺栓 的 节 点 构 造.9 5.4梁、板、柱 节 点 模板构 造.9 5.5模板体系 的 材 质要 求.10 5.6模板 的制 作与验收.11 5.7脱 模 剂 的 选 用与 施工.13 5.8模板 安装.13 5.9模板拆除.14 6 钢筋工程.15 7 混凝土工程.17 7.1混凝土 配合比.17 7.2混凝土 拌合物 的制 备与 性 能.17 7.3混凝土的 运输 与 浇 筑.18 7.4 混凝土的 养 护.18 8 施工缝的设置与施工.19 8.1施工 缝 的 设置.19 8.2施工 缝 的施工.19 9 成品保护.20 9.1模板成品保护.20 9.2钢筋成品保护.20 9.3混凝土 成品保护.20 10 混凝土成品修补与喷涂施工.21 10.1成品 修 补.21 10.2喷涂 施工.21 11 清水混凝土实体质量验收.22 11.1一 般 规 定.21 DB11/T 464-2015 11.2主 控 项目.21 11.3一 般 项目.21 附录 A清水混凝土模板组拼与节点构造案例.25 附录 B清水混凝土模板验收项目表.40 附录 C清水混凝土模板用脱模剂的选用.43 附录 D混凝土中性化深度设计.44 附录 E清水混凝土常用透明涂料的特点.44 本规程用词说明.46 引用标准名录.47 附：条文说明.47 DB11/T 464-2015 3 CONTENTS 1General Provisions.5 2Terms.2 3Basic Requirements.3 4 Construction Preparation.4 4.1Technical Preparation.4 4.2Materials Preparation.4 4.3Instruments and Equipment Preparation and Prototype Components Fabrication.6 5 Formwork.7 5.1FormworkDesign.7 5.2Joints Structure of Corner.9 5.3 Joints Structure of Split Bolts.9 5.4 Joints Structure of Formwork.9 5.5 Requirements of Materials.10 5.6Production and Acceptance.11 5.7Selection and Construction of Release Agent.13 5.8 Installation of Formwork.13 5.9Removal of Formwork.14 6 Reinforcement.15 7 Concrete.17 7.1Mix Proportioning.17 7.2Productionand Performance.17 7.3Transportation and Placing.18 7.4 Curing.18 8Construction Joint Setting and Processing.19 8.1Construction Joints Setting.19 8.2Construction Joints Processing.19 9 Finished Products Protection.20 9.1Finished Products Protection ofFormwork.20 9.2Finished Products Protection of Reinforcement.20 9.3Finished Products Protection of Concrete.20 DB11/T 464-2015 10 Repair And Spraying of Finished Concrete.21 10.1Repair of Finished Products.21 10.2Spraying Construction.21 11 Quality Acceptance Criteria.22 11.1General Requirement.21 11.2 Dominant Items.21 11.3 General Items.21 Appendix AFormwork s Combination and Assembly and Its Joints Structure Case.25 Appendix BFormworkAcceptance List.40 Appendix CSelection of Release Agent.43 Appendix DConcrete Neutralization Depth Calculation.44 Appendix ECharacteristic of Commonly Used Transparent Coating.45 Explanation of Words in This Code.46 List of Quoted Standards.47 Addition:Explanation of Provisions.47 DB11/T 464-2015 5 1 总则 1.0.1 为 了 提高 清水混凝土工程的施工技术 和 施工 管理 水 平，规 范 施工方 法，保 证 工程质量，统 一 验收标准 和评 价 方 法，做 到 技术 先 进、经 济 合理、安 全 适 用，制 定 本规程。1.0.2本规程 适 用 于工 业 与 民 用 建筑工程中清水混凝土工程的施工 与 质量 验收。1.0.3清水混凝土工程的施工、质量 验收，除应 符 合 本规程的规 定 外，尚 应 符 合 国 家和 北京市 现 行有关标准的规 定。DB11/T 464-2015 2 2 术语 2.0.1 清水混凝土 fair-face concrete 直 接 利 用 混凝土 成型 后 的 自 然 质 感 作 为 装 饰 效 果 的混凝土。按 其 表面 质 感 分 为 普 通清水混凝土、饰 面 清水混凝土 和 装 饰 清水混凝土。2.0.2普 通清水混凝土 ordinary fair-face concrete 表面颜色无 明显 色 差，对 饰面 效 果无 特 殊 要 求 的清水混凝土。2.0.3饰面 清水混凝土 fair-face concrete 表面颜色 基 本一 致，由有规 律排 列 的对 拉螺栓 孔眼、眀 缝、蝉 缝、假眼 等 组 成 的、以 自 然 质 感 为 装 饰 效 果 的清水混凝土 2.0.4装 饰 清水混凝土 architectural fair-face concrete 表面形 成 装 饰图案、镶嵌 装 饰片或彩色 的清水混凝土。2.0.5表面色均 性 surface color consistency 以 混凝土本 色 直 接 作 为 装 饰面 的 基 本 色 调，其 表面颜色 的一 致 性 和 色泽 的 均匀 性。2.0.6清水混凝土 模板 architectural concrete formwork 按照 清水混凝土技术要 求 进行 设 计制 作，满足 清水混凝土质量要 求和 表面 装 饰 效 果 的 模板。2.0.7 明 缝 visible joint 混凝土 表面 有规则的 装 饰 性 线条或凹凸 于混凝土 表面 的 分 格线。2.0.8蝉 缝 panel joint 按照 清水混凝土 模板 工程的技术 和 装 饰 效 果 要 求，在 混凝土 表面形 成整 齐、均匀 的印 迹。2.0.9对 拉螺栓 孔眼 tie bolt hole mark 对 拉螺栓 在 混凝土 表面形 成 的有规则 排 列，对清水混凝土 起 装 饰 效 果 的 凹 印 或孔洞。2.0.10 假眼 在 没 有对 拉螺栓 杆 的位 置设置 堵头或 接 头而形 成 的有 饰面 效 果 的 孔眼。2.0.11 样 板构 件 sample component 清水混凝土 正式 施工 前，用以 检 验 其 混凝土 配合比、模板体系和 施工工 艺，以及作 为混凝土 成品 修 补和 质量 验收 的 参照物 而 在 现 场 制 作 的 构 件。DB11/T 464-2015 3 3 基本规定 3.0.1建筑工程清水混凝土施工 应 进行 全过 程质量 控 制，相同 饰面 效 果 的清水混凝土 应保 持 材料和 施工工艺 的一 致 性。3.0.2 处 于 潮湿 环 境 和 干湿交替 环 境 的清水混凝土 应 选 用 非碱活 性 骨 料，同 时 还 应控 制混凝土中的 碱含 量。3.0.3有 自 防 水要 求和用 于 人 防 工程的清水混凝土 应 采 取 防渗漏、防污染 等 措 施，其 措 施 不 得影响 混凝土饰面 效 果。3.0.4清水混凝土施工 应 编制 专 项施工方 案，饰面 清水混凝土 和 装 饰 清水混凝土施工 前宜 做样 板构 件。DB11/T 464-2015 4 4 施工准备 4.1技术准备 4.1.1施工 前 应 熟悉 设 计 图纸，明 确 清水混凝土 表面类 型及 施工 范 围，按设 计要 求 进行 细 部 深化 设 计，并应 综 合 考虑各 施工工 序 对清水混凝土 饰面 效 果 的 影响，确 定 清水混凝土施工工 艺。4.1.2应 根据清水混凝土工程 情况 和 已确 定 的施工工 艺，编制清水混凝土工程 专 项施工方 案，专 项方 案 应包含 钢筋、模板、混凝土、施工 缝 留 设等 影响 清水混凝土 饰面 效 果 的 措 施内容。4.1.3清水混凝土工程 专 项施工方 案 应 经 过审 批 后，方 可 用 于 指导 施工。4.1.4 应 对 管理 人 员 和 施工 操 作 人 员 逐 级 进行施工技术 交 底，并 应 执 行清水混凝土工程 各 项施工工 序 自检、专 检 和 交 接检 制 度。4.2材料准备 4.2.1模板 工程 应 符 合 下 列 规 定：1模板 面 板 可 采 用 覆膜胶 合板、钢板、铝 合 金 板、塑 料板、玻璃 钢等材料，并 应 满足 强 度、刚 度 要求，且 加 工性 能 好；模板 面 板材 质 选 择 时应 考虑 设 计对清水混凝土 表面 质 感 要 求；2模板 骨 架 材料 可 采 用 金 属 标准 型材、木 梁、钢 木 组 合 梁、铝 梁 等材料，应 有 足 够 的 强 度、刚 度；3模板 支撑 材料 可 采 用钢管、型钢等材料，应 有 足 够 的 强 度、刚 度，且 满足 整体 稳 定 性要 求；4模板配 件 可 采 用模板 夹 具、型材 吊 具、钩 头 螺栓、对 拉螺栓 等 金 属 材料，且 应 满足 模板体系 的 连接 加 固 要 求；5对 拉螺栓 套 管及 堵头 可 选 用 塑 料、橡胶、尼 龙 等材料；6明 缝 条 可 选 用 硬木、铝 合 金、塑 料等材料，截 面宜 为 梯 形。4.2.2钢筋 工程 应 符 合 下 列 规 定：1钢筋 绑扎 材料 宜 选 用 20#22#无 锈 的 绑扎 钢 丝；2钢筋保护 层垫块 应 有 足 够 的 强 度、刚 度，颜色 应与 清水混凝土的 颜色 接 近。柱、墙 结构 宜 选 用与混凝土 颜色 一 致 的 塑 料 卡 环；梁、板 宜 选 用与 混凝土同 配比 的 圆 形 砂浆垫块。4.2.3混凝土工程 应 符 合 下 列 规 定：1同 种 原 材料 的 颜色 和 技术 参数应保 持 一 致；2水 泥 宜 选 用 强 度等 级 不 低 于 42.5的 硅酸盐 水 泥、普 通 硅酸盐 水 泥 和矿 渣硅酸盐 水 泥。同一工程 类似 结构 的水 泥 应 为同一 厂 家、同一 品 种；3骨 料 的 选 用应 符 合 下 列 规 定：DB11/T 464-2015 5 1）粗 骨 料应 采 用 连续级 配，颜色均匀、洁净，并 应 符 合 表 4.2.3-1的规 定。表 4.2.3-1粗 骨 料 质量要 求 混凝土 强 度等 级 C30C55 C60 含 泥 量（按 质量计，）1.0 0.5 泥块 含 量（按 质量计，）0.5 0.2 针、片 状颗粒 含 量（按 质量计，）15 5 2）细骨 料 宜采 用 中 砂，并 应 符 合 表 4.2.3-2的规 定。细骨 料 中 氯离子 的 含 量，对于 钢筋 混凝土 不 得 大 于 0.06%（以 干 砂 的质量 百 分 率 计），对于 预应 力 混凝土 不 得 大 于 0.02%（以 干 砂 的质量 百 分 率 计）。采 用 机 制 砂(也称 人 工 砂)时，其 亚甲蓝 值(MB)应小 于 1.4，石 粉 含 量 应 符 合 表 4.2.3-3的规 定。表 4.2.3-2细骨 料 质量要 求 混凝土 强 度等 级 C30C55 C60 含 泥 量（按 质量计，）3.0 2.0 泥块 含 量（按 质量计，）1.0 0.5 表 4.2.3-3机 制 砂 的 石 粉 含 量限 值 混凝土 强 度等 级 C30C55 C60 石 粉 含 量(%)7.0 5.0 3）经 常受 潮 部位的混凝土 如 受 资 源 限制，不能 选 用 非碱活 性 骨 料时，可 有 条 件 使 用 低 碱活 性 骨 料，使 用 条 件 按 预 防 混凝土 碱骨 料 反 应 技术规 范 GB/T50733中的规 定 执 行；严禁 使 用 潜 在 碱活 性 或 高 碱 活 性 骨 料；4拌和及 养 护用 水 应 无色无 味，并 符 合 混凝土 用 水标准 JGJ63规 定 的质量要 求；5矿物掺合料 宜 选 用 硅粉、粉煤灰、磨 细 矿 粉 等，同一工程 所 用 的 掺和料应 来 自 同一 厂 家、同一规格 型 号，并 应 满足 以 下 要 求：1）符 合 高 强 高 性 能 混凝土 用矿物 外 加 剂 GB/T18736中规 定 的质量要 求及 相关 产 品 国 家 标准要 求；2）粉煤灰 应 符 合 用 于水 泥 和 混凝土中 粉煤灰 GB/T1596的质量要 求；3）磨 细 矿 粉 应 符 合 用 于水 泥 和 混凝土中 粒 化 高 炉 矿 渣粉 GB/T18046的质量要 求；4）不 得含 有对混凝土 及钢材 有 害 的 成分；5）勃氏 比 表面 积 宜 大 于 400m2/kg；6清水混凝土中 使 用 的 外 加 剂 应 符 合 混凝土 外 加 剂 应用 技术规 范 GB50119的要 求；严禁 使 用 含 有 氯盐 的 早强 剂；外 加 剂选 用应 符 合 混凝土的 颜色 要 求。4.2.4涂料应 选 用 对混凝土 表面 具 有 保护 的 透 明 涂料，涂料应 有 防污染 性、耐 水性、防 水性。DB11/T 464-2015 6 4.3仪器设备准备和样板构件制作 4.3.1施工 前 应 对 测 量 仪器 进行 校 验，并 应 确 认校核 结 果满足 测 量 精 度 要 求。4.3.2清水混凝土 样 板构 件 宜 在 正式 施工 前 实体 工程 外现 场 制 作，经 建 设（监 理）、设 计 和 施工 三 方 确 认其 质量 满足 要 求 后，可 作 为工程施工 及 质量 验收 的 参照 样 板。DB11/T 464-2015 7 5 模板工程 5.1 模板的设计 5.1.1模板 的 设 计 应 满足 清水混凝土 饰面 效 果 的 设 计要 求。5.1.2同一工程中同 类 构 件 宜采 用 同 种 面 板材料。5.1.3应 根据清水混凝土的 外观 质量要 求、施工 流 水 段 的划 分、模板 周 转 次 数等 要 求，确 定模板 类 型和 对拉螺栓 的 类 型，可 参 见 表 5.1.3-1、表 5.1.3-2所 示 的 类 型与构 造 体系 选 择，对 模板 周 转 次 数 要 求 高 的工程，宜 选 用全钢模板 或 者 铝 合 金 模板。表 5.1.3-1建 议 选 择 的 模板 类 型 清水混凝土的 类 型 建 议 选 择 的 模板 类 型 普 通清水混凝土 木 梁 胶 合板模板、钢（铝）框 胶 合板 大 模板、全钢 大 模板、木 框 胶 合板模板、组合钢模板、铝 合 金 模板、塑 料模板、玻璃 钢模板 饰面 清水混凝土 木 梁 胶 合板模板、钢（铝）框 胶 合板 大 模板、全钢 大 模板、不 锈 钢 或 PVC 板 贴 面模板、铝 合 金 模板、玻璃 钢模板 装 饰 清水混凝土 木 梁 胶 合板模板、钢（铝）框 胶 合板 大 模板、全钢 大 模板、铝 合 金 模板 表 5.1.3-2各类 模板体系 的 构 造 序 号 模板 名 称 模板构 造 1 木 梁 胶 合板模板 以 木 梁、铝 梁 或 钢 木 肋 作 竖肋，覆膜胶 合板 采 用 螺 钉 连 接 2 钢（铝）框 胶 合板模板 以 空（实）腹 型材 为 边框，冷弯 管材、型材 为 肋，嵌 入 胶 合板，抽芯铆钉或 螺 钉 连 接 3 木 框 胶 合板模板 以 木 方为 骨 架，胶 合板 采 用 螺 钉 连 接 4 全钢 大 模板 以型钢 为 骨 架，钢板 为 面 板，焊 接 而 成 5 不 锈 钢 贴 面 模板 采 用 镜 面 不 锈 钢板，固 定 于 钢模板 或 木 模板 上 6 铝 合 金 模板 以 铝 材 为 龙 骨 及 面 板 的单 元 板模板 7 玻璃 钢模板 以 玻璃 钢 为 面 板 的 圆 柱 模板 5.1.4清水混凝土 模板设 计 应 包 括 以 下 主要内容：1模板结构设 计 和模板加 工 图 设 计；2模板 的 平 面 配模设 计、面 板分 割 设 计 和 对 拉螺栓 排 布 设 计；3模板 面 板 的 拼 缝和 相 邻 模板 接 缝 的 构 造 密封 或 材料 密封 设 计；4节 点 设 计 详 图 和设 计 说 明。DB11/T 464-2015 8 5.1.5清水混凝土 模板设 计 应 符 合以 下 规 定：1在 起 重荷载 允许 的 范 围 内，模板 的 分 块 宜 定型 化、整体 化、模数 化 和 通 用 化，且 宜 减少 拼 缝；2对 拉螺栓 孔 的 排 布 应 达 到 规 律 性 和 对 称 性的 装 饰 效 果；孔眼 距 门 窗 洞 口 的 距 离 宜 大 于 150mm；且宜 将 对 拉螺栓 布 置在 混凝土 体 外；3 剪 力墙 结构 的清水混凝土 模板设 计，应以 阴阳角 方 正、层 间 施工 缝 的 平 整过 渡 和 门 窗 口 细 部 处 理为 设 计 重 点；4 框 架 结构 的清水混凝土 模板设 计，应以 梁柱 节 点 为 设 计 重 点；5对 装 饰 清水混凝土的内 衬 模板 的 面 板分 割 应保 证装 饰图案 的 连续 性 及 施工的 可 操 作 性。5.1.6模板 拼 缝与 装 饰线 的 设 计 应 符 合以 下 规 定：1模板 面 板 拼 缝应按照设 计要 求 进行 设 计，并 绘 制 排 板 图；对于 饰面 清水混凝土 和普 通清水混凝土，拼 缝应 使 混凝土 饰面形 成 线 宽 分别 不大 于 0.5mm和 1mm，且 形 成 水 平 交 圈、竖向垂 直 的、有规 律 性的装 饰 性 线条。应 遵循 表 5.1.6所 示 的 模板 拼 缝 规则；表 5.1.6模板 拼 缝 规则 规 律 性要 求 部位 模板 拼 缝 横向 竖向 柱 同一 楼 层 拼 缝 印 迹 的 高 度应 一 致 不 宜 出 现 竖向 拼 缝，无 法 避免 时，竖向 拼 缝 宜 对 称；圆 柱 模板 的 两 道竖向 拼 缝 宜 设 于 轴 线 位 置，群 柱 的 拼 缝 方 向 一 致 梁 横向 与 竖向 拼 缝 宜 闭 合，相 邻 拼 缝 间距 宜 超 过 2m；两 端 允许 出 现拼 缝，但 同一 楼 层接 缝 位 置应 一 致 板 允许 出 现接 缝，同一 楼 层 纵横向 拼 缝应 连 贯，纵横 排 列 均匀、对 称 剪 力墙 允许 出 现接 缝，同一 片 墙（每 层 相 邻 两 轴 线 间 或 柱 间 为一 片 墙）的 模板 横向 接 缝应 连 贯，纵向 接 缝应 对 称；大 钢模板 宜 竖向布 置，一 般不 设 横 缝 2 宜 将 拼 缝 尽 量 设 于门 窗 口处；当 拼 缝在整 个 墙 面 呈 对 称 设置时，墙 面 模板分 块 宜 以 轴 线或 窗 口 中 心 线 为对 称 中 心 线，均匀 对 称 布 置；3外 墙 模板 上 下 接 缝 宜 设 于 楼 层 标 高 位 置。当 明 缝设置 于 楼 层 标 高 位 置时，可 以 利 用 明 缝作 为施工缝；明 缝 还 可 设在 窗台 标 高、窗 口 过 梁 底 标 高、框 架 梁 底 标 高 和 窗间 墙 边 线或 设 计要 求 的 其 他 分 格线 位置等。5.2阴阳角节点构造 5.2.1 钢 木 结构模板体系 的 阴阳角 节 点 构 造 应 符 合 下 列 规 定：1阴角 宜采 用 木 方 和 胶 合板 制 作 的 角 模，与 相 邻 模板 采 用 企 口 连 接；阳角 不 设 角 模，采 用 墙 模 端 面搭 接，用 专 用 卡 具 或 钢管 扣紧，再 用 木 楔挤紧，以保 证 阴阳角 方 正。阴角 模 处 宜 在 墙 体 封闭 的 情况采 用DB11/T 464-2015 9 明 缝 的 做 法，见附录 A.0.3-1；2丁字 墙 外 侧 模板 宜 延 长到 另 一 开 间，并 与 内 侧 模板用 对 拉螺栓拉 结，见附录 A.0.3-2。5.2.2全钢 大 模板体系 的 阴阳角 节 点 构 造 应 符 合 下 列 规 定：1 阳角 宜采 用两 块 大 模板 直 接拼接。在 角 部 增加 对 拉螺栓拉 接，模板 接 缝 部位 采 用定型 双 钩连 接 器和 专 用 螺栓 交 错 连 接，保 证 模板 的 平 整和 方 正，见附录 A.0.3-3。也 可 以 采 用 阳角 模 的 连 接 形式，见附录A.0.3-5；2 阴角 设置应 采 用 阴角 模板，阴角 模与 大 模板 之 间 应 留 有 1mm的 间隙，并 且 阴角 模比 大 模板应 高 出 100-150mm，阴角 模 上 部 宜 设置 防 撬 管；阴角 模板与 大 模板 之 间 可 通 过 专 用 连 接 螺栓 和 多 道 阴角 压槽来 保 证拼 缝 严 密、无 错台，再 用 勾 头 螺栓 紧 固，见附录 A.0.3-4、A.0.3-6。5.3对拉螺栓的节点构造 5.3.1 有 自 防 水要 求和用 于 人 防 工程的清水混凝土 构 件的对 拉螺栓 应 采 用 带 有 止 水 板 的 三 节 式 穿 墙 锥 体 螺栓，中 间 加 海 绵 垫 圈。锥 体 对 拉螺栓 两 侧 加设 竖 龙 骨，可 用 对 其 他竖 龙 骨 进行 微 调 的方 法来 保 证 板 面平 整，见附录 A.0.4-1。5.3.2非 自 防 水清水混凝土 构 件 宜采 用 可 循 环使 用 的 直 通 型 对 拉螺栓，在 截 面 内的 螺栓 应加 塑 料 套 管，两端 附 加 锥 形 塑 料 堵头 和 海 绵 垫 圈，见附录 A.0.4-2A.0.4-3。5.3.3对 拉螺栓 孔眼 应 采 取 措 施进行 封 堵 处 理，见附录 A.0.4-5。5.4梁、板、柱节点模板构造 5.4.1柱 模板 龙 骨宜采 用 柱 箍 型 式，从 柱 底 标 高 向 上 3m高 度范 围 内，间距 不 超 过 400mm。5.4.2 柱 头宜采 用 专 用模板 单 独配置，柱 与 梁、板 宜 分 开 施工，施工 缝 宜 设置在 梁 底 标 高 位 置，见附录A.0.1-2A.0.1-3。5.4.3支撑 梁 底 模 宜采 用钢管 支撑 加“U”型 托 支撑，钢管 垂 直 方 向 连 接 应 采 用 对 接 方 式 连 接，梁 底 模应 支撑 牢 固。5.4.4 梁 底 模 宽 度 宜 与 梁 构 件 等 宽，梁 侧 面 模板将 底 模 夹 紧，接 缝 处 应 不 漏 浆。5.4.5顶 板模板 边 缘 应 压 在 梁 侧 模板 之上，与 梁 模板 共同 承 受 混凝土 荷载。5.4.6柱 头 模板与 梁、板、柱 节 点组拼允许偏差 应 符 合 表 5.4.6-1、表 5.4.6-2的规 定。DB11/T 464-2015 10 表 5.4.6-1 梁柱 接 头 模板 组拼允许偏差 项 次 项目 允许偏差(mm)检 验 方 法 1 模板 标 高+3 卷 尺 量 2 立 面 垂 直 度 2 2m垂 直 检 测 尺检 查 3 平 面 平 整度 2 2m靠 尺 及 塞 尺 量 4 模 内 阴角 方 正 2 直角 检 测 尺检 查 5 柱 头 模板与 柱 表面 缝 隙 1 塞 尺 量 表 5.4.6-2 梁、顶 板模板 组拼允许偏差 项 次 项目 允许偏差(mm)检 验 方 法 1 梁 底 模板 标 高+3 卷 尺 量 2 模板 宽 度 1 卷 尺 量 3 模板 平 整度 2 2m靠 尺 及 塞 尺 量 4 边肋 平 直 度 2 2m靠 尺 及 塞 尺 量 5 相 邻 面 板 拼 缝 高 低 差 1 平尺 及 塞 尺 量 6 相 邻 面 板 拼 缝 间隙 1 塞 尺 量 7 连 接 孔 中 心 距 1 钢 卷 尺 量 5.5模板体系的材质要求 5.5.1 钢 木 结构 大 模板体系应 符 合以 下 规 定：1模板 面 板应 质地 坚 硬、表面 光 滑 平 整、色泽 一 致、厚薄 均匀，并 有 足 够 的 刚 度，遇 水 膨胀厚 度 低于 0.5mm；宜采 用 厚 度 15mm以 上 的 覆膜胶 合板作 为 面 板；2 模板 面 板应 无 裂 纹 和 龟纹，表面 覆膜 应 层 厚 度 均匀、平 整 光 滑、耐 磨 性 好，覆膜 重 量 应 不 小 于120g/m2；3模板 面 板应 具 有 均匀 的 透 气 性、耐 水性，良 好 的 阻燃 性 能，且 重 复 利 用 次 数 高；4次龙 骨 应 顺 直，规 格 一 致；宜采 用 木 梁、钢 木 组 合 梁、铝 梁 等 龙 骨，长度 方 向 表面 用 2m靠 尺检 查 误 差不 超 过 2mm；5背楞 宜采 用 48.3 3.6（mm）的 钢管 或 金 属 型材。DB11/T 464-2015 11 5.5.2 钢（铝）框 胶 合板模板体系应 符 合以 下 规 定：1钢 框 应保 证 模板 的 侧向 刚 度，宜采 用 热轧 型钢，材 质 不 宜 低 于 Q235。铝 框 胶 合板模板 可 用 空腹 铝 边框 和 矩 形 铝 型材 焊 接 成 骨 架，宜采 用 铝 合 金 型材，屈服 强 度 标准 值 不 宜 低 于 220MPa，牌 号 宜 选 用 LY11；2 模板 的中 间肋 根据 模板 的 大 小 可 选 用 40mm 60mm 3mm的 焊 接 方 管 或 43mm 3mm扁 钢 焊 接在模板 边框 上；3 覆膜胶 合板 的性 能 要 求应与钢 木 模板体系 中的 膜 板 面 板基 本相同，但其 耐 磨 性 按 泰柏 法 测 定应 不 小 于 300转。5.5.3 全钢 大 模板体系应 符 合以 下 规 定：1全钢 大 模板 所 用钢材材 质 不 宜 低 于 Q235，对于 不 同 使 用 条 件的 受力 构 件，所 选 用 的 材 质 可 由 设 计确 定；2 全钢 大 模板 宜采 用 5mm或 6mm厚 钢板 做 面 板，表面 应 平 整、光 滑、清 洁。3 模板 竖 背楞 宜采 用 8#槽 钢、横 背楞 宜采 用 10#槽 钢。5.5.4铝 合 金 模板体系应 符 合以 下 规 定：1铝 合 金 模板材 质 宜采 用 6061T6，材料应 具 有 良 好 的 可 焊 接 性 和 抗腐蚀 性；2铝 合 金 模板 宜采 用 3mm4mm厚 铝 合 金 板材 做 面 板，背 肋 应 采 用 相同 材料 的 铝 合 金 型材；3铝 合 金 模板 的 其 他 配 件，包 括 背楞、支撑 等材料应 满足 强 度和 刚 度 要 求。5.5.5 对 拉螺栓 应 符 合以 下 规 定：1对 拉螺栓 的 最 小 截 面 应 满足 承 载 力 要 求，宜采 用 辊 压 螺栓；同一工程 宜采 用 同一规 格 的 螺栓；2 宜 选 用 锥 型 接 头 连 接 的 三 节 式 对 拉螺栓，亦 可 选 用 可 循 环使 用 的 直 通 型 对 拉螺栓，选 用 后者 时，应作 好 拆模 后 的对 拉螺栓 孔眼 的 防 水 处 理。5.5.6 玻璃 钢模板体系应 符 合以 下 规 定：1玻璃 钢模板 要 求 具 有 较 好 的 韧 性 和 耐 磨 性，有 较 好 的 耐 碱 耐 腐蚀 性 能，模板 各 层 面 树脂 涂 刷 应 均匀，玻 纤 布 不 得 外 露，要 求 平 滑、无 微 孔、无 布 纹；2模板 接口 应 圆 弧顺滑，且 宜 选 用 3mm4mm厚 玻璃 钢模板；3 玻璃 钢模板加 固 时，应 拧 紧 模板 企 口接 缝 处上 下所 有 螺栓，再 采 用 水 平 箍 与 脚手 架支撑 体系 相 连接。模板 肋 骨 及 抱箍 尺寸 间距 经 计 算 确 定。5.6 模板的制作与验收 5.6.1模板应按照设 计进行 加 工，控 制 加 工 精 度，模板 表面 应 平 整、方 正，拼 缝 严 密。5.6.2 对 饰面 清水混凝土的 钢模板加 工，应 采 用 铣 边 工 艺，面 板 宜 经 抛 光 处 理。对 已 经 抛 光 处 理 的 钢模板 表面，应及时涂 刷 防 水 涂料。5.6.3 木 模板加 工 时，龙 骨 之 间、龙 骨 与 面 板 之 间、相 邻 面 板 之 间 的 侧 面 接 触 面 应 刨 平 刨 直，接 触 应 严 密，见附录 A.0.2。DB11/T 464-2015 12 5.6.4 模板在 安装 前 应 先 进行 预 拼装，并 对 其 面 板 平 整度、阴阳角、相 邻 面 板 高 低 差 及 对 拉螺栓 的 组 合 安装 进行 校核，拼装 式 大 模板 组拼允许偏差 应 符 合 表 5.6.4的规 定，经组拼 合 格 的 模板应在 背 面 进行编号。表 5.6.4拼装 式 大 模板 组拼允许偏差 项 次 项目 允许偏差(mm)检 验 方 法 1 模板 高 度+1、-2
