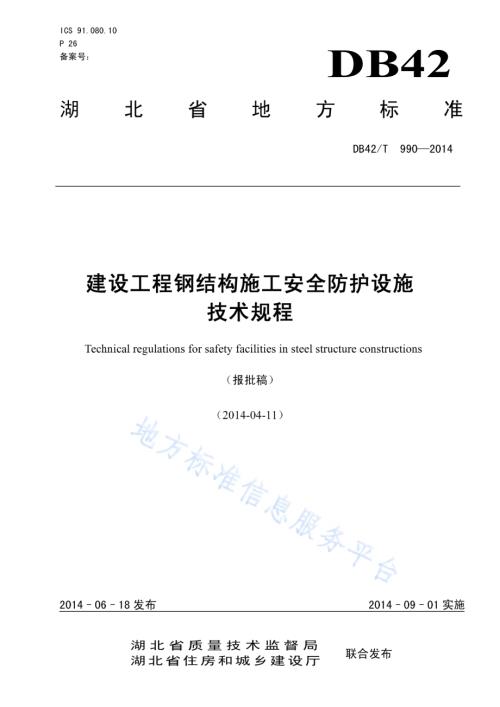

DB 42/T 9 90 20 14 1 IC S 91.0 80.10 P 26 备案号：DB42 湖北省地方标准 DB42/T 9902014 建设工程钢结构施工安全防护设施 技术规程 T echnical regulations for safety facilities in steel structure constructions（报批稿）（2014-04-11）20140618 发布 20140901 实施 湖北省质量技术监督局 湖北省住房和城乡建设厅 联合发布 DB 42/T 9 90 20 14 I 目 次 前言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 总则.2 5 操作平台 设置.2 5.1 基本规 定.2 5.2 固定式 操作平台技术要求.2 6 安全网设 置.12 6.1 基本规 定.12 6.2 安全网 挂设要求.12 7 钢爬梯设 置.13 7.1 防坠垂 直登高挂梯.13 7.2 钢斜梯.16 8 水平通道 设置.18 8.1 基本规 定.18 8.2 钢制组 装通道.19 8.3 抱箍式 安全绳通道.21 8.4 立杆式 安全绳通道.23 9 接火盆设 置.24 9.1 基本规 定.24 9.2 接火盆 设计要求.24 9.3 接火盆 装配流程.25 用词用语说明.29 7 条文说明.29 参考文献.29 1 DB 42/T 9 90 20 14 II 前 言 本规程按照 G B/T 1.1 20 0 9 标准化工作导则 第 1 部分：标准 的结构和编写 给出的规则起草。本规程由武汉市城建安全生产管理站提出。本规程由湖北省住房和城乡建设厅归口。本规程主编单位：武汉市城建安全生产管理站、中建钢构有限公司、中建三局集团有限公司。本规程主要起草人：温道云、王朝阳、朱易举、王伟震、陈文革、蒋官业、蒲宇峰、周 伟、彭 斌、许 鹏、魏 晓祥。本规程参加起草人：甘春华、牛 力、阎 鹏、彭 慧芬、严 浩、刘 曙、王 顺宇、严 贝、何鲁 清、章少君、高 杰、李冉冉、贾 凯、刘金翠、王洪永、沈 华、时 博。DB 42/T 9 90 20 14 1 建设工程钢结构施工安全防护设施技术规程 1 范围 本规程规定了建设工程钢结构施工安全防护设施的操作平台设置、安全网设置、钢爬梯设置、水平 通道设置和接火盆设置技术要求。本规程适用于湖北省辖区内施工的建设工程钢结构施工现场安全防护设施。本规程不适用抢险救灾工程、农民自建房屋以及房屋维修施工。2 规范性引 用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 5 72 5 安 全网 GB/T 2 01 18 一般用途钢 丝绳 D B4 2/5 35 建 筑 施工现场安全防护设施技术规程 3 术语和定 义 D B4 2/5 35-20 09 界 定的以 及下列术语和定义适用于本文件。为 了 便 于 使 用，以下 重复 列出了 D B4 2/5 35-20 09 中 的 某些 术语和定义。3.1 安全防护设施 secur ity pr otecti on fa cilit ies 建 筑 施工现场 为预 防施工中 发 生人 员伤亡事故而 设置的 各类 设施、设 备、器具等。D B4 2/5 35-20 09，术语 3.2 3.2 临边作业 li mb oper ation s 施工现场工作 面边沿无 围护设施 或 围护设施高 度低 于8 0 cm 的高 处 作业。D B4 2/5 35-20 09，术语 3.4 3.3 操作平台 o perating pl at form 操作平台是钢结构施工时构件 临 时对接 搭 设的 临边 操作平台。3.4 钢爬梯 stee l l adder DB 42/T 9 90 20 14 2 固定 在 建 筑物或 构件 上，与 水平 面 垂直安装的钢直梯。3.5 接火盆 fir e pot 钢结构施工中 存在大量焊 接 与切割 作业，为避免 作业中产生的火 花酿成 火灾 事故而 设置的接火 措 施 施，称为 接火盆。4 总则 4.1 为 提高湖北省建设 工程钢结构 施工安全管 理水平，推进 钢结构施 工安全管理 标准化，实 现钢结构 施工现场安全防护设施的规范化、科学 化和 系统 化，促进 钢结构施工安全，结 合 本省工程管理 实际，制定本规程。4.2 本规程 规定了建设 工程钢结构 施工现场安 全防护设施 的设置要求、技术 指 标，以 保证 建 设工程钢 结构施工现场安全防护设施的 质量与 施工作业安全。4.3 建 筑 施 工现场安全 防护设施的 设置和 使 用，除执行 本规 程 外，还 应 符合国家 有 关法律法 规和现 行 强 制性标准、规范的规定。4.4 工程建 设单位、设 计单位、施 工单位应加 强科 技 创 新，积极推广 应用 先进 的 施工安全技 术。提 倡 使 用定 型 化、工 具 化的安全防护设施，提 倡使 用 专 业 承 包 企 业 搭 设和维护安全防护设施。4.5 施工现 场安全防护设施 使 用的 材料 应 满足国家相关 标准、规范要求，经验收合格后方 可 使 用。4.6 对于 特殊 部位钢构件施工安全防护设施，应作 专项 防护工 器具 设计，经验收合格后方 可 使 用。5 操作平台 设置 5.1 基本规 定 5.1.1 根据 现场施工工 况 和操作平 台 特点将 安 全操作平台 分 为 固定式 和 悬 挂式 两种，固定式 安全操作 平台适用于 超 高 层或者空间大跨度 钢结构施工中钢 柱 的安装、焊 接、校正、检测等；悬 挂式安全操作平 台适用于钢 梁连 接、螺栓 安装 等。5.1.2 操作 平台应 经过 设计计 算、方案审批、制作和 验收，其 强度 和 稳 定性应 满足 设计要求。5.1.3 按照 设计要求 进行 制作，操 作平台的 具 体尺寸 按照 实际情况而 定，操作平 台 外 围 边到 柱边 的 距 离 不 小 于7 0 0 mm。5.1.4 操作 平台应设防护 栏 杆，立杆高 度 不 小 于1.2 m，每侧 设置 两 道 横 杆，上 杆高 度为 1.2 m，下杆高 度为 0.6 m。5.1.5 操作 平台 四 周设置高 度为 20 0 mm 踢脚板，踢脚板涂刷警示油漆。5.1.6 操作 平台制作、安装 完成后，经验收合格后 挂 牌，方 可 使 用。5.2 固定式操作平台技术要求 5.2.1 以 矩 形柱边长 1.2 到 1.8 m、圆 管 柱外径 1.2 m到 1.8 m为 例（图 5.2 1），超过 此 规 格 的钢 柱 操 作平台，应 根据实际情况另行 设计。DB 42/T 9 90 20 14 3 图 5.2-1 平台整体效果图 5.2.2 操作 平台 额 定 荷载 一般不 得超过 30 0 kg，平 台 上 的作业人 员 一般不 得超过 2 人，操作平台直接 固定 在 钢 梁上方，无 钢 梁 的应设计 相 应的 支撑点，并经验算满足 安全要求 方 可 使 用。5.2.3 平台 底 部由 角底板、直 底板、调节滑板、翻板、护 栏 以及加固斜 撑 组 成（图 5.22）。图 5.2-2 平台底板效果图 5.2.4 平台 组装 完成后与 钢 柱间隙 区 域 应设置 石棉布，防 止 火 花 下 落。5.2.5 角底 板 1 角底板底 框使 用规 格为 80 80 5的 等边角 钢 焊 接 而成，并与 其 上 3 mm 花 纹 钢 板焊 接。2 角底板开 有 18 螺栓 孔，用于 与滑板连 接，调节 平台 底 部 宽度。3 固定式操 作平台 角底板尺寸详见图 5.2.51 2。DB 42/T 9 90 20 14 4 图 5.2.5-1 角底板尺寸详图 图 5.2.5-2 1-1 剖面图 4 角底板材 料表见表 5.2.5。表 5.2.5 角 底板材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 12 00 3 2 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 60 0 2 3 底板连 接 板 花纹 钢 板 Q 23 5B PL 3 12 00 1 20 0 1 5.2.6 直角 板（右）1 直 角板底 框使 用规 格为 80 80 5的 等边角 钢 焊 接 而成，并与 其 上 3 mm 花 纹 钢 板焊 接。2 直 角板（右）开 有1 7 mm 的 槽与外翻 盖 版 连 接，两槽之间距离为 31 8 mm(图 5.2.61 2)。DB 42/T 9 90 20 14 5 图 5.2.6-1 直角板(右)尺寸详图 图 5.2.6-2 1-1 剖面图 3 槽 口 两边 分 别焊 有 连 接 板，连 接 板上开 有 18 的 螺栓孔，用 于 与翻板连 接。4 直 角板开 有 18 螺栓 孔，用于 与滑板连 接，调节 平台 底 部 宽度。5 固定式操 作平台直 角板（右）材料表见表 5.2.6。表 5.2.6 直 角板(右)材 料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 12 00 2 2 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 60 0 2 3 底板连 接 板 钢 板 Q 23 5B PL 15 75 96 4 4 底板 钢 板 花纹 钢 板 Q 23 5B PL 3 6 00 12 00 1 5.2.7 直 角板（左）1 直 角板底 框使 用规 格为 80 80 5的 等边角 钢 焊 接 而成，并与 其 上 3 mm 花 纹 钢 板焊 接。2 左 直 角板 焊 有 销轴连 接 耳板(图 5.2.7 1 4)，使 用 M 16 高 强螺栓 作 销轴与 内 翻板连 接。3 直 角板上 开 有 18 螺栓 孔，用于 与滑板连 接，调节 平台 底 部 宽度。DB 42/T 9 90 20 14 6 图 5.2.7-1 直角板（左）效果图 图 5.2.7-2 直角板(左)尺寸详图 图 5.2.7-3 1-1 剖面图 图 5.2.7-4 吊耳连接局部放大图 4 固定式操 作平台直 角板（左）材料表见表 5.2.7。表 5.2.7 直 角板(左)材 料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 12 00 2 2 底板角 钢 等边角 钢 Q 23 5B 8 0 80 5 60 0 2 3 连 接钢 板 花纹 钢 板 Q 23 5B PL 15 32 80 2 4 底板 钢 板 花纹 钢 板 Q 23 5B PL 3 6 00 12 00 1 DB 42/T 9 90 20 14 7 5.2.8 调 节滑板 1 滑板底框 使 用规 格为 70 70 5的 等边角 钢 焊 接 而成，并与 其 上 3 mm 花 纹 钢 板焊 接。2 滑板每隔 10 0 mm 位置 开 18 螺栓 孔，每排 10 个螺栓孔（图 5.2.81 2）。图 5.2.8-1 调节滑板尺寸详图 图 5.2.8-2 1-1 剖面图 3 固定式操作平台 滑板材料表见表 5.2.8。表 5.2.8 调 节滑板材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 底板角 钢 等边角 钢 Q 23 5B 7 0 70 5 11 80 2 2 底板角 钢 等边角 钢 Q 23 5B 7 0 70 5 58 0 3 3 底板 钢 板 花纹 钢 板 Q 23 5B PL 3 5 80 11 80 1 5.2.9 外 翻板 1 翻板 由 外翻 板 和内 翻 版组 成，其中 外翻板 由规 格为 80 80 5的 等边 角 钢 焊 接 而成，并与 其 上 3 m m 花纹角 钢 焊 接（图 5.2.9 1 3）。2 外翻板上 开 有4 个 18 螺栓孔，用 于 与 内 翻板连 接，调节 平台 大小。DB 42/T 9 90 20 14 8 图 5.2.9-1 外翻板效果图 3 外翻板尺 寸详图见图 5.2.9 2 3。图 5.2.9-2 外翻板尺寸详图 图 5.2.9-3 1-1 剖面图 4 固定式操 作平台 外翻板材料表见表 5.2.9。表 5.2.9 外 翻板材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 翻板角 钢 等边角 钢 Q 23 5B 8 0 80 5 11 00 2 2 翻板角 钢 等边角 钢 Q 23 5B 8 0 80 5 55 0 1 3 翻板角 钢 花纹 钢 板 Q 23 5B PL 3 5 50 10 94 1 DB 42/T 9 90 20 14 9 5.2.10 内 翻板 1 内 翻板 由规 格为 70 70 5的 等边 角 钢 焊 接 而成，并与 其 上 3 m m 花纹 角 钢 焊 接。2 内 翻板每 边每隔 10 0 m m开 18 螺栓 孔。3 内 翻板焊 有 销轴连 接 耳板，使 用 M 16 高 强螺栓 作 销轴。4 内 翻板尺寸详图见图 5.2.10 1 2。图 5.2.10-1 内翻版尺寸详图 图 5.2.10-2 1-1 剖面图 5 固定式操 作平台内 翻板材料表见表 5.2.10。表 5.2.10 内翻板材料表 编 号 组件 名称 材料类别 材质 材料 规 格 长度（mm)数量 1 翻板耳板 钢 板 Q 23 5B PL 15 32 80 2 2 翻板角 钢 等边角 钢 Q 23 5B 7 0 70 5 10 94 2 3 翻板角 钢 等边角 钢 Q 23 5B 7 0 70 5 53 0 3 4 翻板 花纹 钢 板 Q 23 5B PL 3 5 30 10 94 1 5.2.11 护 栏 1 调节 护 栏 框架使 用规 格为 50 50 3的 等边角 钢 焊 接 而成，上与 网 眼边长 不 大 于2 0 mm 的钢网 片 焊 接（图 5.2.11 1 2）。DB 42/T 9 90 20 14 10 2 护 栏 高 度 不 得低 于1.2 m。3 挡脚板采 用3 mm 钢 板 制 成，高 20 0 mm。图 5.2.11-1 护栏效果图 图 5.2.11-2 调节护栏尺寸详图 4 固定式操 作平台护 栏材料表见表 5.2.11。表 5.2.1 1 护栏材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 护 栏角 钢 等边角 钢 Q 23 5B 5 0 50 3 14 95 2 2 护 栏角 钢 等边角 钢 Q 23 5B 5 0 50 3 90 0 2 3 护 栏 钢 板 花纹 钢 板 Q 23 5B PL 3 1 00 90 0 1 4 护 栏 钢 板 花纹 钢 板 Q 23 5B PL 3 2 00 90 0 1 5 钢 板 网 钢 板 网 Q 23 5B/900 1 5.3 悬挂式 操作平台技术要求 5.3.1 悬 挂 式操作平台适用于牛 腿与 钢 梁连 接施工，由挂件和挂 篮两 部分组 成（图 5.31 2）。DB 42/T 9 90 20 14 11 6 图 5.3-1 挂件效果图 图 5.3-2 悬挂式操作平台 5.3.2 挂件 使 用1 0 mm 钢 板 制作，中 间 用 14 mm 圆 钢 连 接固定。5.3.3 悬 挂 式操作平台 使 用 角 钢、扁铁、圆 钢 等材料 制作 而成，扁铁 与角 钢、圆 钢 与角 钢 均采 用 搭 接 焊 接。5.3.4 悬 挂 式操作平台应 涂刷警示油漆。5.3.5 悬 挂 式操作平台 使 用时 须 有防坠 措 施，作业人 员 应 系 挂 好 安全 带。5.3.6 悬 挂 式操作平台 尺寸详图见图 5.33 4。图 5.3-3 挂件尺寸详图 图 5.3-4 悬挂式操作平台三视图 DB 42/T 9 90 20 14 12 5.3.7 悬 挂式操作平台 材料表见表 5.3。表 5.3 悬 挂式操作平台材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 数量 1 顶 部挂件 圆 钢 Q 23 5B 14 1 2 顶 部挂件 钢 板 Q 2 35 B 10 1 3 四角支撑 角 钢 Q 23 5B 5 0 50 3 1 4 侧向 防护 扁铁 Q 23 5B PL 20 5 1 5 平台 底 部 花纹 钢 板 Q 23 5B PL 50 0 3 1 6 挂件 钢 板 Q 23 5B PL 50 12 2 6 安全网设 置 6.1 基本规 定 6.1.1 这里 所 指 的安全 网 特指 平网，安装 面 不 垂直于水平 面，用于防 止 人、物 坠 落，或 用 来避 免、减 轻 坠 落 及 物体打击伤害 的安全网，称为 平网。6.1.2 安全 网的 质量 应 符合 GB 5 72 5 的规定，进 场前 须进行验收，经验收合格后，方 可 投入使 用。6.1.3 钢结 构施工现场安全网应 具备阻燃 性 能，网 眼边长 应不 大 于3 0 mm。6.1.4 对 使 用中的安全 网，应 进行 定期 或 不定 期的 检查，并 及时清理 网中 落 下的 杂物，当 受 到 较 大 冲 击 时，应及时 更换 安全网。6.1.5 旧 网应 无 破损 或 其 他 质量 问题。6.2 安全网 挂设要求 6.2.1 安全 网挂 钩 由 H P B2 35 10 mm 光 圆 钢 筋 制作 而成，挂 钩 长度根据 现场 实际 设定。安全网挂设 效果 图见图 6.2 1 2，挂 钩 尺寸详图见图 6.23 4。图 6.2-1 安全网效果图 图 6.2-2 挂钩图 DB 42/T 9 90 20 14 13 图 6.2-3 挂钩效果图 图 6.2-4 挂钩尺寸详图 6.2.2 钢 筋 挂 钩 应 与 安全网 边 绳及钢 梁上 翼缘同 时 连 接，挂 钩 间距 不应 大 于7 5 0 mm。6.2.3 未 经 允 许，不 得 随意拆 除 安全平网。6.2.4 当 从 一作业 面 转移 至 另 一作 业 面 时，应 待 本 层 作业 面 所有钢结 构施工全部 完成后，方 可 拆 除 安 全网。7 钢爬梯设 置 7.1 防坠垂 直登高挂梯 7.1.1 垂直 登高挂梯用于钢 柱 吊 装、校正等过 程施工人 员 登高 使 用。7.1.2 挂 钩、支撑 的组 件 圆 钢 与扁 钢 之间采 用 双 面角焊焊 接 成型，挂 钩 为备 选 挂 件，挂梯 顶 部挂 钩 及 连 接 方 式可 根据 工程 实际情况 单 独 设计，严 禁 使 用 螺纹 钢。7.1.3 钢 柱 吊 装前，应 将 垂直登高挂梯安装 就 位 后，方 可 进行 吊 装。7.1.4 垂直 登高挂梯设计要求：1 每 副 挂梯 应设置 两 道 支撑，挂梯 与 钢 柱之间 的 间距 以1 2 0 mm 为 宜，挂 梯 顶 部挂件应挂 靠 在 牢 固 的位置 并保 持 稳 固，荷载 20 0 kg 以 内。2 挂梯梯 梁 及 踏棍 分 别采 用6 0 6 mm 的 扁 钢及直 径 不 小 于1 5 mm 的 圆 钢 塞 焊而 成。3 挂梯制作 成型后，应 进行除 锈，涂刷警示油漆，每 段 油漆长度 取 30 0 mm 为 宜。4 挂梯 之间 通 过连 接 板连 接，采 用 M 6 螺栓进行 固 定。5 单 副 挂梯 长度 以3 m为 宜，挂 梯 宽度 以3 5 0 mm 为 宜，踏棍 间距 以3 0 0 mm 为 宜，挂 梯 连 接 增 长超 过 6 米 应 增 加固 定 点。DB 42/T 9 90 20 14 14 图 7.1-1 挂梯效果图 图 7.1-2 挂钩 图 7.1-3 支撑 DB 42/T 9 90 20 14 15 7.1.5 防 坠垂直登高挂梯 尺寸详图见图 7.1 4 9。图 7.1-4 挂梯正视图 图 7.1-5 挂梯侧视图 图 7.1-6 支撑 图 7.1-7 踏棍、边梁塞焊示意 图 7.1-8 连接板详图 图 7.1-9 挂钩详图 7.1.6 防坠 器 登高挂梯 材料表见 7.1.6。DB 42/T 9 90 20 14 16 表 7.1.6 防 坠登高挂梯材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 梯 梁 扁 钢 Q 23 5B PL 60 6 30 00 2 2 踏棍 圆 钢 Q 23 5B 15 35 0 10 圆 钢 Q 23 5B 12 49 0 4 3 支撑 扁 钢 Q 23 5B PL 60 6 24 5 4 圆 钢 Q 23 5B 15 28 5 2 4 挂 钩 扁 钢 Q 23 5B PL 60 6 13 0 2 5 连 接 板 扁 钢 Q 23 5B PL 60 6 24 0 2 6 紧 固件 螺栓 普 通 螺栓 M 6/7.2 钢斜梯 7.2.1 钢斜 梯用于 为 楼 层间 人 员 及 小型 机 具 转移 提 供 通道。7.2.2 钢斜 梯由梯 梁、踏 板、立杆、横 杆及 转换 平台组 成（图 7.21）。图 7.2-1 钢斜梯效果图 7.2.3 钢斜 梯垂直高 度 不应 大 于6 m，水 平 跨度 不应 大 于3 m，立 杆 与 梯 梁 夹 角 可按 ta n=/H 公式 求 得。7.2.4 梯 梁采 用 1 2.6 槽 钢，喷 涂 橘黄色 防 腐 油漆，通 过 夹 具 固定 在 钢 梁上。7.2.5 踏 板采 用4 mm 厚 花纹 钢 板 制作，宽度 宜 为 12 0 mm，踏 板 垂直高 度 宜 为 25 0 mm，踏 板与连 接 底板 三 边角焊 接，栓 接固定 在 梯 梁上。DB 42/T 9 90 20 14 17 7.2.6 斜梯 设置 双 侧 护 栏，喷 涂 防 腐 警示油漆，油漆每 段 长度 以3 0 0 mm 为 宜。中 间栏 杆 与 立 柱 夹 角 也 为，护 栏 的立 柱、扶手、中 间栏 杆 均采 用 30 2.5 钢 管，套 管 连 接件 为 38 2.5 钢管，上 下 两 道 横 杆的高 度 分 别为 1.2 m 和0.6 m，立 柱间距 不 大 于2 m。7.2.7 立 柱与 连 接 板焊 接 形成 整 体，栓 接于梯 梁上。7.2.8 转换 平台 采 用4 mm 厚 花纹 钢 板 制作，平台 底 部 侧面 设置高 20 0 mm、厚 1 mm 的 踢脚 板。7.2.9 钢斜 梯 尺寸详图见图 7.22 9。图 7.2-2 护栏连接节点 图 7.2-3 护栏节点套管详图 图 7.2-4 踏步与梯梁连接节点 图 7.2-5 连接底板详图 图 7.2-6 立柱与梯梁连接节点 图 7.2-7 立柱底座详图 DB 42/T 9 90 20 14 18 图 7.2-8 梯梁与钢梁连接节点 图 7.2-9 钢梁夹具详图 7.2.10 钢斜 梯 材料表见表 7.2.10。表 7.2.1 0 钢斜梯材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度 1 梯 梁 槽 钢 Q 23 5B 12.6 自 定 2 踏步 钢 板 Q 23 5B PL 12 0 80 0 4/3 钢 板 Q 23 5B PL 13 6 44 6/4 钢 板 Q 23 5B PL 12 0 13 6 6/5 连 接 底板 钢 板 Q 23 5B PL 11 4 44 6/6 转换 平台 钢 板 Q 23 5B PL 70 0 80 0 4/7 踢脚板 钢 板 Q 23 5B PL 18 0 1 自定 8 梯 梁 夹 具 钢 板 Q 23 5B PL 12 0 10 0 12/9 横 杆 钢管 Q 23 5B 30 2.5 自定 10 套 管 钢管 Q 23 5B 38 2.5/11 立杆 钢管 Q 23 5B 30 2.5 12 00 12 立 柱底 座 钢 板 Q 23 5B PL 13 0 53 6/13 紧 固件 螺栓 4.8 C级 普 通 螺 栓 M 6/8 水平通道 设置 8.1 基本规 定 8.1.1 钢结 构施工现场 水平通道按 形 式分 为 钢 制组装通道、抱箍式安 全绳通道和 立杆式安全 绳通道三 种。8.1.2 钢制 组装通道主 要用于 楼 层 内 环，通 常 置于钢 梁上 方连 接 形成 主通道以 供 人 员 移动、小型 机 具DB 42/T 9 90 20 14 19 物 件 转移；抱箍式安全绳通道适用于管 柱间临边 防护；立杆式安全绳式通道适用于工 字 型 钢 梁 的 临边 防 护。8.2 钢制组 装通道 8.2.1 钢制 组装通道设计要求：1 钢制组装 通道单 元 长度 以3 m为 宜，宽度 以0.8 m为 宜，横向 受 力杆 间距 不 宜 大 于1 m，通 道 长度可 根据 钢 梁间距 做 小 幅 调 整，但 不应 超过 4 m（图 8.2.1 3）。图 8.2-1 钢 制组装通 道 整体效果 图 8.2-2 立柱底座连接节点 图 8.2-3 护栏连接节点 2 钢丝网 片 网 眼 直 径 不应 大 于5 0 mm，通 过焊 接 与 通道 横梁连 接。3 通道防护 栏 杆 材料 宜 采 用 48 3.5 mm 钢管，防护 栏 杆立杆 间距 不应 大 于2 m，防 护 栏 杆 上 下 两 道 横 杆 距离 通道 面 垂直 距离 分 别为 1.2 m、0.6 m，防 护 栏 杆 底 部设置高 20 0 mm 的 踢脚板。4 护 栏节点 连 接 形 式及 零 部件规 格 参照钢斜梯部分护 栏节点连 接。5 组装通道 之间采 用 连 接 板栓 接，通道 两 端伸 出2 0 0 mm 纵 梁，通 过连 接 板与 其 他 通道 相连，伸 出 部分 上 覆 盖过 渡 板，组装通道直 角连 接时 使 用直 角过 渡 板连 接。DB 42/T 9 90 20 14 20 6 立 柱底 座 与 纵 梁采 用 双 面角焊连 接。7 踢脚板上 设挂 槽，与 立 柱上 的挂 钩 连 接。8.2.2 钢制 组装通道 尺寸详图见图 8.2-4 8。图 8.2-4 通道骨架平面布置 图 8.2-5 立柱底座节点 图 8.2-6 连接板节点 图 8.2-7 通道端部俯视图 图 8.2-7 直角过渡板节点俯视图 图 8.2-8 踢脚板节点 DB 42/T 9 90 20 14 21 8.2.3 钢制 组装通道 材料表见表 8.2。表 8.2 钢 制组装通道材料表 8.3 抱箍式 安全绳通道 8.3.1 抱箍 式安全绳通道适用于管 柱间临边 安全绳防护。8.3.2 抱箍 采 用 PL 30 6 扁 钢制作，其 尺寸根据 钢 柱 直 径而 定，制作 完成后，喷 涂 防 腐 警示油漆。8.3.3 安全 绳 采 用 9 镀锌 钢丝绳，其技术性 能 应 符合 G B/T 2 01 18 中 的 相关 规定。8.3.4 上 下 两 道钢丝绳 距离梁面 分 别为 1.2 m、0.6 m。8.3.5 端 部 钢丝绳 使 用绳 卡 进行 固定，绳 卡压 板 应 在 钢丝绳 长 头 的一 端，绳 卡 数量 应不少于 3 个，绳 卡 间距 10 0 mm，钢丝绳固定 后 弧 垂应 为 10 30 mm。8.3.6 抱箍 式安全绳通道 尺寸详见图 8.31 3。编 号 组 件 名称 材料类别 材质 材料 规 格 长度（mm）数量 1 纵 梁 方 钢管 Q 23 5B 80 40 2 34 00 2 2 衡 梁 方 钢管 Q 23 5B 80 40 2 76 0 4 3 支撑 方 钢管 Q 23 5B 40 20 2 960 3 4 步 行面 钢丝网 片 Q 23 5B 1.5 50 50 30 00 1 5 立 柱 钢管 Q 23 5B 48 3.5 12 80 6 6 上栏 杆 钢管 Q 23 5B 48 3.5 14 70 4 7 下 栏 杆 钢管 Q 23 5B 48 3.5 14 70 4 8 踢脚板 钢 板 Q 23 5B PL 18 0 1 2950 2 9 立 柱底 座 钢管 Q 23 5B 37 2.5 12 0 6 10 过 渡 板 钢 板 Q 23 5B PL 12 00 4/2 11 连 接 板 钢 板 Q 23 5B PL 26 2 80 5/2 12 紧 固件 螺栓 普 通 螺栓 M 12 80/8 13 立 柱 挂 钩 钢 筋 Q 23 5B 8/DB 42/T 9 90 20 14 22 图 8.3-1 抱箍式安全绳通道整体效果 图 8.3-2 绳卡节点 图 8.3-3 固定环节点 8.3.7 抱箍 式安全绳通道 材料表见表 8.3。DB 42/T 9 90 20 14 23 表 8.3 抱箍 式安全绳通道材料表 编 号 组 件 名称 材料类别 材质 材料 规 格 长度 1 抱箍 扁 钢 Q 23 5B PL 30 6/2 拉 杆件 全 牙 丝杆 Q 23 5B 16 20 0/3 调度 件 花篮螺纹/M 8/4 固定件 绳 卡/D r=9/5 镀锌 钢丝绳 钢丝绳 镀锌 9 自定 6 固定 环 圆 钢 Q 23 5B 9 1 40/8.4 立杆式 安全绳通道 8.4.1 立杆 由规 格为 48 3.5 mm 的 钢管、直 径为 6 mm 的 圆 钢 拉 结件及 底 座 组 成（图 8.41 3）。图 8.4-1 立杆式安全绳通道效果图 图 8.4-2 立杆 图 8.4-3 底部夹具 DB 42/T 9 90 20 14 24 8.4.2 立杆 与底 座 之间除焊 接固定以 外，还 应有 相 应的加固 措 施。8.4.3 立杆 间距 最 大跨度 不应 大 于6 m。8.4.4 立杆 底 座夹 具采 用 M 12 螺栓 与 钢 梁上 翼缘 接。8.4.5 钢丝 绳直 径 不应 小 于9 mm，上、下 两 道钢丝绳 距离梁面 分 别为 1.2 m、0.6 m。8.4.6 钢丝 绳 两 端 分 别 用 D r=9 mm 的绳 卡 固定,绳 卡 数量 不 得 少于 3 个，绳 卡 间距保 持 在 100 mm 为 宜，最 后 一 个 绳 卡 距 绳 头 的 长度 不 得小 于1 4 0 mm。8.4.7 钢丝 绳一 端 应用规 格为 M 8的 花篮螺栓调节 钢丝绳的 松弛 度，花篮螺栓 紧 固力 矩为 40-45 N m。8.4.8 立杆 式安全绳通道应 在 钢 梁 吊 装前安装 就 位。9 接火盆设 置 9.1 基本规 定 9.1.1 钢结构施工中 存 在大量焊 接 与切割 作业，为避免 作 业中产生的 火 花酿成 火灾 事故而 设 置的接火 措 施，称为 接火盆。9.1.2 焊 接、气 割 作业应设置接火 措 施。9.1.2 接火 盆主要由 底 座、压 板、挡 火 板等 组 成（图 9.1.1 2）。图 9.1-1 接火盆效果图 图 9.1-2 挡火板效果图 9.1.3 接火 盆 在使 用时应 在 盆 底满 铺 石棉布。9.1.4 此处 所 介绍 的接火盆适用于 H 型 钢 梁 对接 焊 缝 处焊 接接火，其 他 可参考其设计。9.2 接火盆 设计要求 9.2.1 接火 盆 底 座 采 用2 mm 厚 的 薄 钢 板焊 接 而成。9.2.2 压 板采 用3 mm 厚 的 扁铁 制作，开 14 的 螺孔，并采 用 M 12 螺栓 与底 座 圆槽 位置 栓 接。9.2.3 挡 火 板采 用2 mm 后 的 薄 钢 板 制作，使 用 过 程中 两片挡 火 板 通 过螺栓栓 接，挡 火 板 高 度 可 根据 现 场 实际情况 自 行调 整。9.2.4 接火 盆制作 完成后 应 涂刷警示油漆。9.2.5 下 方 接火盆 详图 适用于 翼缘 板宽小 于3 00 mm，板 厚 小 于4 0 mm 的 H 型 钢 梁。9.2.6 接火 盆 尺寸详图见图 9.21 6。DB 42/T 9 90 20 14 25 图 9.2-1 底板 图 9.2-2 前部端板 图 9.2-3 后部端板 图 9.2-4 压板 图 9.2-5 侧向挡板 图 9.2-6 挡火板 9.3 接火盆 装配流程 9.3.1 接火 盆装配 效果 图见图 9.3 1，装配流程 见图 9.32 5。DB 42/T 9 90 20 14 26 图 9.3-1 接火盆效果图 图 9.3-2 装配流程图(一)图 9.3-3 装配流程图(二)图 9.3-4 装配流程图(三)图 9.3-5 装 配流程 图(四)DB 42/T 9 90 20 14 27 用词用语说明 1 为便 于 在执 行 本规程条文时区 别 对 待，对于要求严 格 程 度 不 同 的用词说明 如 下：1）表示 严 格，在正 常 情况 下 均 应 这 样做 的：正面 词 采 用“应”；反 面 词 采 用“不应”或“不 得”。2）表示 允 许 稍 有 选择，在 条件许可时 首 先 应 这 样做 的：正面 词 采 用“宜”；反 面 词 采 用“不 宜”。3）表示 有 选择，在 一定条件下可以 这 样做 的，采 用“可”。2 条文中 指 明应按其 他 有 关 标准 执行 的写 法为：“应按 执行”或“应 符合 的规定”。DB 42/T 9 90 20 14 28 湖 北 省 地 方 标 准 建设工程钢结构施工安全防护设施技术规程 条 文 说 明 DB 42/T 9 90 20 14 29 条 文 说 明 1 范围 此处 规定了 建设工程钢结构施工安全防护设施技术规程 的适用范围是湖北省内所有 在 建钢结构 工程的施工现场安全防护，由于抢险救灾、农民自建房屋和房屋维修工程的建设管理程 序、施工组 织、技术标准、管理要求 等与 纳 入 一般房屋建 筑 的基本建设程 序 和要求 相 去甚远，因 此 不 将 其 纳 入 本规程的 适用范围，但鼓励 相关 参建单位和 个 人 在 条件 允 许的 情况 下，参照 执行。2 规范性引 用文件 无 说明。3 术语和定 义 无 说明。4 总则 无 说明。5 操作平台设置 在超 高 层或者大跨度 场 馆 的施工 过 程中，钢管 柱 施工 较 为 常 见，本规程设计了适 宜 钢管 柱 施工的固 定式操作平台，具 有 较 好 的安全性 能，且 装 拆简 便，适于 循环 使 用。6 安全网 安全网是建 筑 施工中 常 用的安全防护设施，而在 钢结构工程施工中，钢结构 类型 的 多样 性 造 成 了现 场安全网挂设 难 度大，结 合 钢结构工程施工 特点采 用本规程中的设置 方 式，能 够很 好 达 到 钢结构施工现 场安全防护的要求。7 钢爬梯 钢爬梯是 构 件安装时 作 业人 员 攀 登的 临 时 措 施，其安全性 能 对作业人 员 的人 身 安全有 很 重 要的 作用。以 往 钢结构工程施工中 往往 采 用绳梯，因 其 具 有不 稳 定性，给作业人 员 的安全 埋 下了 很 大 的 隐患，在此 提出钢爬梯，其固定 方 式 简 便，且 统 一规定了 材质、标 准 节尺寸、制作工 艺 及计 算 参 数等，可 以 很 好 的 实 现安全防护设施标准化制作及现场标准化管理。8 水平通道 钢结构施工现场 存在大量 的 临边 施工作业，且传 统 的 临边 防护 栏 杆不易安装，本规程 针 对钢结构施DB 42/T 9 90 20 14 30 工现场的 特殊 性提出了三 种方便 施工的水平安全防护 措 施。钢制组装通道适用于设置 在 楼 层 内 形成 环 形 通道以 供 人 员、小型 机 具 转移 的 长 期 或临 时的通道；抱箍式安全绳通道和立杆式安全绳通道通 常 设置 在 高 处 作业的 特殊 部位 供 作业人 员行 走 时 临 时通道，如 悬空 的钢 梁、框架连系梁等，现场安全 检查 中应 经 常 检查 安全绳固定 端 的可 靠 性及安全绳的 完好 性。9 接火盆设 置 钢结构施 工 中 存在大量焊 接 与切割 作业，为避免 作业中产生的火 花酿成 火灾 事故而 设置的接火 措 施，称为 接火盆。DB 42/T 9 90 20 14 31 参
