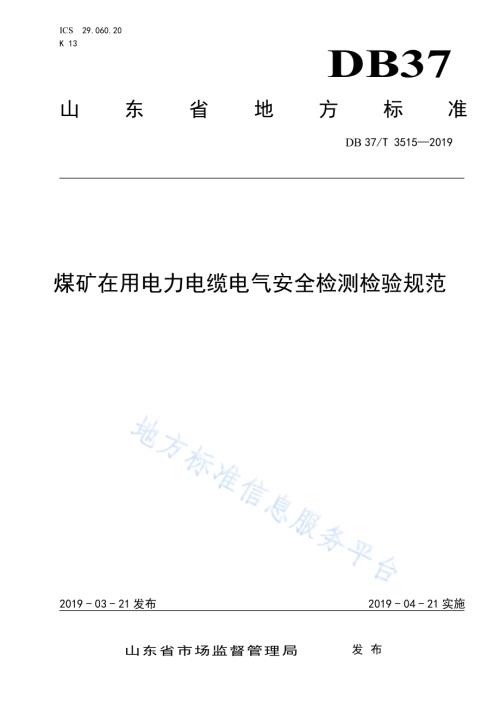

ICS 29.060.20 K 13 DB37 山东省地方标准 DB 37/T 35152019 煤矿在用 电力电缆 电气安全 检测检验 规范 2019-03-21 发布 2019-04-21 实施 山东省市场监督管理局 发布 DB37/T 35152019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 基本 条件.1 4 检 验项 目及 检验 周期.1 5 技术 要求.2 5.1 绝缘 电阻.2 5.2 外护 套绝 缘电 阻.2 5.3 电缆 线路 的相 位.2 5.4 直 流耐 压检 验并 测泄 漏电流.3 5.5 交流 耐压.3 6 检验 方法.4 6.1 绝缘 电阻.4 6.2 外护 套绝 缘电 阻.4 6.3 电缆 线路 的相 位.5 6.4 直 流耐 压检 验并 测泄 漏电流.5 6.5 交流 耐压.5 7 判定 规则.5 DB37/T 35152019 II 前 言 本标准 按照GB/T 1.12009 给出 的规 则起 草。本标准 由山 东省 安全 生产 监督管 理局 提出 并监 督实 施。本标准 由山 东省 安全 生产 标准化 技术 委员 会归 口。本标准 起草 单位：山 东公 信安全 科技 有限 公司。本标准 主要 起草 人：荀明 利、张 振安、张 盛敏、李 旗、宋 宪旺、肖 巍、张峰、徐士 伟。本标准 为首 次发 布。DB37/T 35152019 1 煤 矿在用 电力电缆 电气安 全检测检 验规范 1 范围 本标准 规定 了煤 矿在 用电 力电缆 电气 安全 检测 检验 的基本 条件、检 验项 目及 检验周 期、技术 要 求、检验方 法和 判定 规则。本标准 适用 于煤 矿在 用电 力电缆 的定 期试 验、新安 装投运 前及 交接 验收 试验。2 规范性 引用 文件 下 列 文件 对于 本文 件的 应用 是 必不 可少 的。凡是 注日 期 的引 用文 件，仅所 注日 期 的版 本适 用于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 501502016 电 气装 置安装 工程 电气 设备 交接 试验标 准 GB/T 3048.52007 电线电 缆 电性 能试 验方 法 第5 部分：绝缘 电阻 试验 煤矿 安全 规程 国家 安全生 产监 督管 理总 局 国家煤 矿安 全监 察局 3 基本条 件 3.1 检验现 场环 境温 度应 不低 于5，空 气相 对湿 度应不 高于 85%。3.2 井下使 用的 高压 电缆，应 有矿用 产品 安全 标志。3.3 井下试 验，使用 电气 仪表 时应满 足 煤矿 安全 规程 规定。3.4 检验井 下高 压电 缆时，应 对现场 环境 进行 监测，应 符合 煤矿 安全 规程 规 定。3.5 检验时 应针 对现 场实 际制 定安全 技术 措施。4 检验项目 及检 验周 期 4.1 定期检 验项 目及 检验 周期 见表1。表1 定期检 验项 目及 检验 周期 序号 检验项目 检验周期 说明 1 绝缘电阻 1 年 1 检验应在每年雨季前进行。2 新安装、交接验收检验过的电缆应在次年雨季前进行定期检验。2 直流耐压检验并测泄漏电流 1 年 3 交流耐压 绝缘有缺陷时进行 4.2 新安装 投运 前、交接 验收 和更换 接头 后的 检验 项目 见表2。DB37/T 35152019 2 表2 新安装 投运 前及 交接 验收 检验项 目 序号 检验项目 说明 1 绝缘电阻 1 仅三芯电缆做外护套绝缘电 阻检验。2 外护套绝缘电阻 3 电缆线路的相位 4 直流耐压检验并测泄漏电流 5 交流耐压 5 技术要 求 5.1 绝缘电 阻 5.1.1 三相绝 缘电 阻不 平衡 系数 应符合 以下 要求：a)工作电 压 3 kV 及 以下 者不大 于 2.5；b)工作电 压 3 kV 以 上者 不大于 2。5.1.2 耐压试 验后 测得 绝缘 电阻 值不应 低于 耐压 试验 前测 得绝缘 电阻 值。5.1.3 聚氯乙 烯绝 缘电 缆绝 缘电 阻换算 到长 度 为1 km 和温度 为 20 时 的值 应符 合表 3 规定。表3 聚氯乙 烯绝 缘电 缆绝 缘电 阻值 额定电压 kV 绝缘电阻 M km 0.6/1 40 1.8/3 50 5.1.4 交联聚 乙烯 绝缘 电缆 绝缘 电阻换 算到 长度 为1 km 和温 度为 20 时的 值应 符合 表 4 规 定。表4 交联聚 乙烯 绝缘 电缆 绝缘 电阻值 额定电压 kV 绝缘电阻 M km 16 mm2以下的 16 mm235 mm2 50 mm295 mm2 95 mm2以上的 0.6/1 120 100 70 50 1.8/3 600 500 300 200 3.6/6-1000 750 500 6/6-1000 750 500 6/10-2000 1500 1000 8.7/10-2000 1500 1000 5.2 外护套 绝缘 电阻 1千 米电 缆绝 缘电 阻值 应不低 于0.5 M km。5.3 电缆线 路的 相位 电缆两 端相 位应 一致。DB37/T 35152019 3 5.4 直流耐 压检 验并 测泄 漏电 流 5.4.1 按表5 表7 规 定施 加试 验电压，应 无放 电、闪络、泄漏 电流 急剧 上升 等现 象。表5 软电缆 直流 耐压 试验 电压 及试验 时间 额定电压 kV 试验电压 kV 1.9/3.3 6.5 3.6/6 12.5 6/10 21 8.7/10 30.5 表6 聚氯乙 烯绝 缘电 缆直 流耐 压试验 电压 及试 验时 间 额定电压 kV 试验电压 kV 1.8/3 4.5 表7 交联聚 乙烯 绝缘 电缆 直流 耐压试 验电 压及 试验 时间 5.4.2 测量的 泄漏 电流 应满 足以 下规定：a)三 相 不平 衡系 数应 不大于2；b)当 l0 kV 及以 上电 缆的 泄漏 电 流小于 20 A 时，其不 平 衡系 数不 作规 定；c)当6 kV 及以 下电 缆泄 漏电流 小于 10 A 时，其 不平衡 系 数不 作规 定。5.5 交流耐 压 5.5.1 按表8 表10 规定 进行 试 验时，应无 放电、闪 络等 现象。表8 软电缆 交流 耐压 试验 电压 及试验 时间 额定电压 kV 试验电压 kV 1.9/3.3 4.5 3.6/6 9 6/10 15 8.7/10 21 额定电压 kV 试验电压 kV 1.8/3 4.5 3.6/6 9 6/6 15 6/10 15 8.7/10 22 DB37/T 35152019 4 表9 聚氯乙 烯绝 缘电 缆交 流耐 压试验 电压 及试 验时 间 额定电压 kV 试验电压 kV 1.8/3 3.6 表10 交联聚 乙烯 绝缘 电缆 交流 耐压试 验电 压及 试验 时间 6 检验方 法 6.1 绝缘电 阻 6.1.1 采 用 电压 等级 不低于 2500 V，准确 度不 低于 10.0 级 的绝缘 电阻 测试 仪测 量，测量时 间1 min。6.1.2 按GB/T 3048.52007，6.1 条规 定方 法进 行。6.1.3 绝缘电 阻值 按以 下方 法处 理：a)1 千米 长度 的绝 缘电 阻值 按公式（1）换 算：L R RX L=.(1)式中：LR 1 千 米长 度的 绝缘 电阻值，单位 为兆 欧千 米（M km）；XR 试 品绝 缘电 阻值，单 位为兆 欧（M）；L 试 品有 效长 度，单位为 千 米（km）。b)20 时 1 千米 长度 的绝 缘 电阻值 按公 式（2）换 算：LKR R=20.(2)式中：20R 20 时 每1 米长 度的 绝缘电 阻值，单 位为 兆欧 千米（Mkm）；K 绝缘电 阻温度校正 系数，可按表11 选 取，也可由生 产厂家获取。在（205）的环 境条件下检 验结 果不 需进 行温 度校正。表11 绝缘电 阻温 度校 正系 数 温度 5 10 15 20 25 30 35 40 K 0.57 0.70 0.85 1 1.13 1.41 1.68 1.92 6.2 外护套 绝缘 电阻 额定电压 kV 试验电压 kV 1.8/3 3.6 3.6/6 7.2 6/6 12 6/10 12 8.7/10 17.5 DB37/T 35152019 5 6.2.1 采用电 压等 级500 V，准确 度 不低于 10.0 级的 绝缘电 阻 测试 仪测 量，测量 时间 1 min。6.2.2 测量护 套内 层与 外层 之间 的绝缘 电阻。6.3 电缆线 路的 相位 将一芯 接地，其 它芯 悬空，在另 一端 测量 芯线 的绝 缘，绝 缘电 阻为0 M 的 即 是同相 线。6.4 直流耐 压检 验并 测泄 漏电 流 6.4.1 采用准 确度 不低 于 1.0 级 的直流 高压 发生 器试 验。6.4.2 试验前 把电 缆两 端自 电气 设备上 拆开，清 除电 缆终 端头表 面影 响泄 漏电 流的 物质。6.4.3 试验时 应按 本标 准 5.4 规定 施 加试 验电 压。6.4.4 按 GB 501502016，17.0.2 条规 定接 线。6.4.5 试验电 压均 分4 阶段 均匀 升压，每阶 段停 留1 min，试验 电压 升至 规定 值后，软电 缆试 验持 续时 间为 5 min，聚 氯乙 烯绝缘 电 缆和 交联 聚乙 烯绝 缘电 缆 的试 验持 续时 间为 10 min；满 足试 验持 续时 间时读取 泄漏 电流 值。6.4.6 耐压试 验后，应 使用 专用 的放电 工具 对电 缆反 复放 电直至 无火 花后，再 直接 接地放 电。6.5 交流耐 压 6.5.1 采用准 确度 不低 于 3.0 级的 交 流耐 压试 验设 备试 验。6.5.2 试验前 把电 缆两 端自 电气 设备上 拆开，清 除电 缆终 端头表 面影 响泄 漏电 流的 物质。6.5.3 试验时 应按 本标 准 5.5 规定 施 加试 验电 压。6.5.4 按 GB 501502016，17.0.2 条规 定接 线。6.5.5 试验时 均匀 升压，试 验电 压升至 规定 电压 值后，试 验持续 时间 为 1 min。6.5.6 耐压试 验后，应 使用 专用 的放电 工具 对电 缆反 复放 电直至 无火 花后，再 直接 接地放 电。7 判定规 则 7.1 电缆检 验时，绝 缘电 阻不 作为判 定依 据，应警 示运 行管理 人员，注 意观 察运 行状况。7.2 电缆线 路相 位不 一致 时，应重新 标记。7.3 电 缆 外护 套绝 缘电 阻、直流 耐 压检 验并 测泄 漏电 流、交流 耐压 检验 项目，其中有 一 项不 符合 要求，则判定 电缆 不合 格。_
