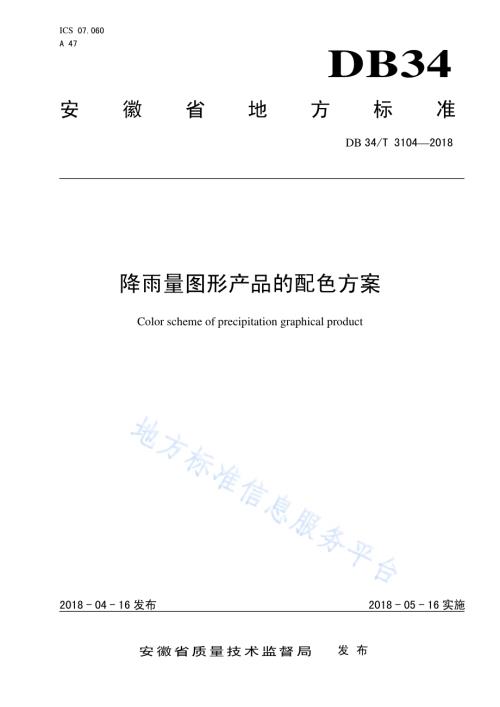

ICS 07.060 A 47 DB34 安徽省地方标准 DB 34/T 31042018 降雨量图形产品的配色方案 Color scheme of precipitation graphical product 文稿版次选择 2018-04-16发布 2018-05-16实施安徽省质量技术监督局发布 DB34/T 31042018 I 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省气象标准化技术委员会提出并归口。本标准起草单位：安徽省气象台。本标准主要起草人：王东勇、朱红芳、柳春、曹爱琴。DB34/T 31042018 1 降雨量图形产品的配色方案 1 范围 本标准规定了安徽省气象预报服务中降雨量图形产品的配色方案。本标准适用于安徽省气象部门有关降雨量产品的气象业务和服务。2 术语和定义 下列术语和定义适用于本文件。2.1 降雨量 precipitation 在一定时段（小时、日、旬、月等，亦可为某一段选取的时间）内降落到地面上的液态降水，未经蒸发、渗漏、流失而在水平面上积聚的深度，以 mm 为单位，气象观测中取一位小数。2.2 降雨量图形产品 precipitation graphical product 将实况或预报的降雨量按不同等级绘制而成的降雨量分布图。2.3 RGB 值 RGB value 指红(R)、绿(G)、蓝(B)3 种基色从 0（黑色）到 255（白色）的亮度值。2.4 CMYK 值 CMYK value 彩色印刷时采用的一种套色模式。指青色(C)、品红色(M)、黄色(Y)、黑色(K)4 种标准颜色从 0（白色）到 100（黑色）的亮度值。3 降雨量图形产品的配色方案 小降雨区域用冷色调颜色表示，对 30 mm 以上的强降雨用醒目的黄、红色调表示，达到警示的效果。适用于不同时间尺度的累计降雨量。表1 列出了各量级降雨对应的颜色值。DB34/T 31042018 2 表1 降雨量图形产品配色表 降雨量（单位：mm）颜色 R 值 G 值 B 值 C 值 M 值 Y 值 K 值 0.1 255 255 255 0 0 0 0 0.10.9 204 255 204 2 0 29 0 1.02.4 150 255 150 39 0 58 0 2.54.9 0 255 0 62 0 100 0 5.07.4 0 215 0 71 0 100 0 7.59.9 0 165 0 82 12 100 2 10.014.9 50 150 150 78 26 44 3 15.019.9 60 195 255 60 9 0 0 20.024.9 0 140 220 80 39 0 0 25.029.9 0 0 225 94 86 0 0 30.039.9 255 240 150 3 3 50 0 40.049.9 255 210 60 4 17 84 0 50.069.9 255 185 30 3 31 94 0 70.099.9 255 110 110 0 72 49 0 100.0139.9 255 0 255 29 82 0 10 140.0249.9 230 75 85 10 85 64 1 250.0399.9 185 15 15 21 100 100 14 400.0599.9 255 0 0 0 99 100 0 600.0 128 0 64 37 100 54 34 DB34/T 31042018 3 参 考 文 献 1 天气预报业务和服务规定.中国气象局，1994.2 大气科学辞典.大气科学辞典编委会.气象出版社，1994.3 气象学词典.朱炳海，王鹏飞，束家鑫主编.上海辞书出版社，1985.4 QX/T 180-2013 气象服务图形产品色域.张明，吕光，李嘉宾等.2013.5 河北省西南部逐时降水气候特征分析及雨量产品色标修订.王丽荣，高霞，匡顺四等.气象科技，2008._
