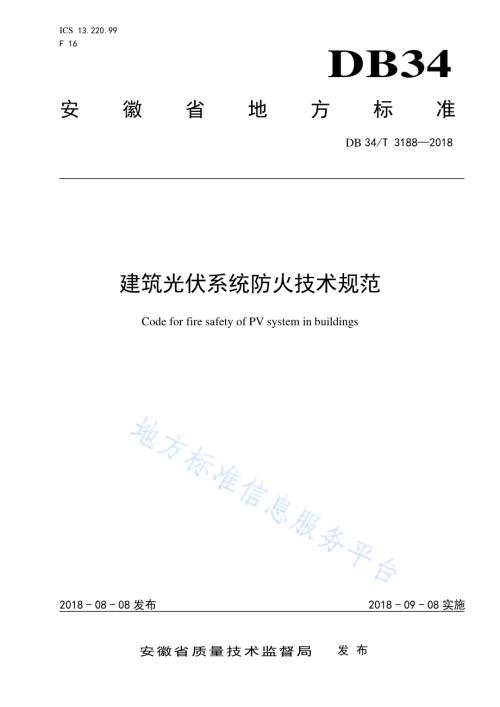

ICS 13.220.99 F 16 DB34 安徽省地方标准 DB 34/T 31882018 建筑光伏系统防火技术规范 Code for fire safety of PV system in buildings 文稿版次选择 2018-08-08发布 2018-09-08实施安徽省质量技术监督局 发布 DB34/T 31882018 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省公安消防总队提出。本标准由安徽省公安消防总队归口。本标准起草单位：安徽省公安消防总队、安徽长远绿色能源有限公司。本标准主要起草人：聂磊、李力、余晓东、谢伟、顾龙灿、汪礼苗、马云飞、姜昆、王存伍。DB34/T 31882018 1 建筑光伏系统防火技术规范 1 范围 本标准规定了建筑光伏系统防火的防火设计、工程施工、工程验收。本标准适用于在工业与民用建筑上安装的光伏系统（包括建筑光伏一体化系统和建筑附加光伏系统）的防火设计及其防火保护的施工和验收。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2894 安全标志及其使用导则 GB 8624-2012 建筑材料及制品燃烧性能分级 GB/T 20285-2006 材料产烟毒性危险分级 GB/T 31143 电弧故障保护电器(AFDD)的一般要求 GB/T 34936 光伏发电站汇流箱技术要求 GB 50016 建筑设计防火规范 GB 50116 火灾自动报警系统设计规范 GB 50166 火灾自动报警系统施工及验收规范 GB/T 50796 光伏发电工程验收规范 CECS 418 太阳能光伏发电系统与建筑一体化技术规程 UL 790 顶覆盖材料的防火试验 UL Standard for Safety Standard Test Methods for Fire Tests of Roof Coverings(Eighth Edition;Reprint with Revisions Through and Including July 29,2014)UL 1699B UL标准进行调查的光伏（PV）直流电弧故障保护电路安全纲要 UL Standard for safety Outline of Investigation for Photovoltaic(PV)DC Arc-Fault Circuit Protection(COMMENTS DUE:February 19,2018)3 术语和定义 下列术语和定义适用于本文件。3.1 建筑光伏系统 PV system integrated or attached on building 安装在建筑物上的光伏系统。3.2 光伏构件 PV components DB34/T 31882018 2 具有光伏发电功能的建筑构件。3.3 快速关闭装置 Rapid shutdown device 能够快速将光伏组件与光伏组件、光伏组件与逆变器、逆变器与并网点之间电气连接断开的用于快速关闭光伏系统的装置。3.4 电弧故障保护装置 Arc-fault circuit protection unit 能够在电弧发生时，快速判断电弧故障并及时断开故障电路的装置。注：其下分直流电弧故障保护装置和交流电弧故障保护装置。4 防火设计 4.1 一般要求 4.1.1 建筑光伏系统防火设计应满足 GB 50016 的有关规定。4.1.2 建筑光伏系统防火设计应与建筑光伏系统设计同步。4.1.3 建筑光伏系统防火设计文件中应注明建筑光伏系统防火相关的材料性能，防火装置性能和安装位置。4.2 材料要求 4.2.1 建筑光伏系统采用的光伏组件和光伏构件应具备防火性能，其性能符合下列要求：a)燃烧性能应符合 GB 8624-2012 中不低于 B1级的要求，防火性能应符合 UL 790 中 A 级的要求；b)燃烧产烟毒性应符合 GB/T 20285-2006 中不低于 ZA2 级的要求。4.2.2 建筑光伏系统采用的智能光伏组件和智能光伏构件除应符合 4.2.1 的要求外，还应符合下列要求：a)应具备过流保护功能；b)应具备串联电弧、并联电弧及组串回路接触不良等故障自动检测与保护功能；c)应具备漏电或触电自动保护功能；d)应能够自动或人工控制其电气连接的通断；e)应具备能够将故障、电流、电压和温度等信息输出的通信功能。4.2.3 建筑光伏系统采用的汇流箱应符合 GB/T 34936 的要求，一级汇流箱应配置防反二极管。4.2.4 建筑光伏系统采用的具有防火保护功能的逆变器应符合下列要求：a)逆变器应安装交流侧电弧故障保护装置；b)若逆变器直流侧输入电压不小于 80 V，应安装直流侧电弧故障保护装置；c)逆变器应具有本体的温度监测功能，并能在温度过高时保护。4.2.5 建筑光伏系统应使用阻燃电缆，电缆的选型根据使用环境按设计要求执行。4.3 防火装置要求 4.3.1 建筑光伏系统应设置快速关闭装置并符合下列要求：DB34/T 31882018 3 a)快速关闭装置能控制断开建筑光伏系统直流和交流电路，直流电路包括光伏直流电源、储能装置或其他直流电源；b)在快速关闭装置开始工作的 10 s 内，受控导线的电压应被限制不超过 60 V 或回路电流应被限制不超过 1 mA。电压或回路电流应在任意两个导线之间或任意一个导线与地之间进行测量；c)安装在同一个建筑的所有光伏系统的快速关闭装置宜通过一个设备同时启动。启动装置应能快速操作并且清晰地标示各光伏系统的工作状态；d)当人工启动快速关闭装置关闭光伏系统后，光伏系统不得自动重新启动；e)快速关闭装置应设置在易于观察和操作的位置。4.3.2 建筑光伏系统的火灾自动报警及灭火设施应符合下列要求：a)火灾自动报警系统应接入光伏系统所在建筑单位或上级 24 h 有人值守的消防监控场所，并有声光报警功能；b)汇流箱、电缆沟道管井、配电装置室内应安装火灾探测器，探测器类型的选择、布置及敷设应符合 GB 50116 的要求，探测器的安装部位应便于维护；c)配置自动灭火系统时，每个自动灭火系统所保护的范围内应安装两个以上独立的探测器和手动报警按钮，火灾探测器宜不同种类组合使用。同一个自动灭火系统所保护的范围内有 2 个以上探测器同时报警或者 1 只探测器与 1 只手动报警按钮报警时，可以联动启动自动灭火设备。4.3.3 建筑光伏系统发生电弧故障可能会导致火灾和电击伤害，作为防火保护措施的电弧故障保护装置按下列要求设置：a)直流电弧故障保护装置应符合 UL 1699B 的要求；b)交流电弧故障保护装置应符合 GB/T 31143 的要求；c)直流侧输入电压小于 80 V 的光伏系统可不安装直流电弧故障保护装置。4.4 标记 4.4.1 为便于火灾事故发生时快速了解现场情况，快速实施保护措施，避免火灾救援时发生二次电击伤害，应在建筑光伏系统平面图上标记建筑光伏系统开关位置、快速关闭装置开关位置、连接的备用供电系统开关位置，并在实物附近用标记提示其位置、描述功能和操作方法。4.4.2 在建筑光伏系统的快速关闭装置开关位置 1 m 内的正面可视位置对其进行指示，并做“光伏系统快速关闭装置开关”标示，其内容符合下列要求：a)若快速关闭装置可以将光伏阵列解列并且将光伏组件与系统断开，进行如下标记：“此光伏系统安装了快速关闭装置，将快速关闭装置开关扳至关闭位置，整个光伏系统会被关闭。”标记使用绿色衬底，白色字，字体大小、安装位置和材质应符合 GB 2894 的要求；b)若快速关闭装置仅仅可以将光伏阵列的输出与设备断开，但无法将光伏阵列关闭，进行如下标记：“此光伏系统安装了快速关闭装置，将快速关闭装置开关扳至关闭位置，建筑内的光伏系统会被关闭，但光伏组件未被关闭，光伏组件高压危险！”标签使用红色衬底，白色字，字体大小、安装位置和材质应符合 GB 2894 的要求；c)同一栋建筑上的光伏系统，如果安装了不同类型的快速关闭装置，那么应该在安装快速关闭装置开关的位置提供详细的光伏系统分布图，指出不同光伏系统的位置，并且标明在关闭光伏系统后的带电区域。4.4.3 在汇流箱的外壳易于观察的位置进行标记，内容为“警告：光伏电源”。标记应为红底衬底，白色字，字的高度不小于 10 cm。标记应反光，耐候。5 工程施工 DB34/T 31882018 4 5.1 一般要求 5.1.1 与建筑光伏系统防火相关的安装施工应符合设计要求，并纳入建筑光伏系统的施工组织设计，制订相应的安装施工方案。5.1.2 安装前应具备以下条件：a)设计文件齐全，并已审查通过；b)施工组织设计或施工方案已审查批准；c)施工场地符合施工组织设计要求；d)现场水、电、场地、道路等条件满足正常施工需要；e)预留孔洞、预埋件、预埋管设施应符合设计图纸要求并已验收合格；f)设备到场后应作下列检查：1)包装及密封良好；2)开箱检查，设备外观完好，型号规格符合设计要求，附件、备品齐全；3)技术文件齐全。5.1.3 火灾自动报警系统及自动灭火系统的安装按照 GB 50166 的规定执行。5.2 对于采用壁挂安装的逆变器，安装墙体必须具备承重能力与防火性能，安装空间不可有易燃物和易燃气体。5.3 电缆引线完毕后，电缆管口应进行防火封堵。5.4 建筑光伏系统线缆不得直接暴露，电缆应铺设在金属线管及桥架中，或用无机材料密封防护。5.5 交直流电缆之间的间距不小于 30 cm；如果直流电缆铺设在光伏组件与屋面之间，需要加护套并进行防水处理。6 工程验收 6.1 一般要求 6.1.1 建筑光伏系统防火工程验收应符合设计要求，并按照 GB/T 50796 和 CECS 418 的规定执行。6.1.2 建筑光伏系统防火工程验收时应检查下列文件和记录：a)工程的施工图、设计说明及其他设计文件；b)材料的产品合格证书、性能检测报告、进场验收记录和复检记录；c)隐蔽工程验收记录；d)施工记录。6.1.3 建筑光伏系统防火工程竣工后，建设单位应负责组织施工、设计、监理等单位进行验收。6.1.4 火灾自动报警系统及自动灭火系统的验收按照 GB 50166 的规定执行。6.2 系统防火性能的检测要求 6.2.1 性能检测应由有资质的检测机构实施。6.2.2 检测试件的材料、规格、型号应与实际工程相同。6.3 快速关闭装置的验收 6.3.1 快速关闭装置的规格、型号、数量、安装位置、标记应符合设计要求：a)检验方法：对照图纸观察检查。b)检查数量：全数检查。6.3.2 快速关闭装置的功能应符合设计要求：DB34/T 31882018 5 a)检验按照以下步骤进行：1)测试点位于待测组串任意一个电气连接点上，关闭待测组串连接的逆变器；2)断开待测组串与逆变器的连接；3)在任意两个测试点之间或任意一个测试点与地之间进行电压测量，或在任意一个测试点进行回路电流测量；4)恢复测试点所在组串与逆变器的连接；5)打开测试点所在组串所连接的逆变器；6)使能快速关闭装置,记录电压值或电流值。b)检查数量：按逆变器安装总量 10抽检，且应不少于 1 台。_
