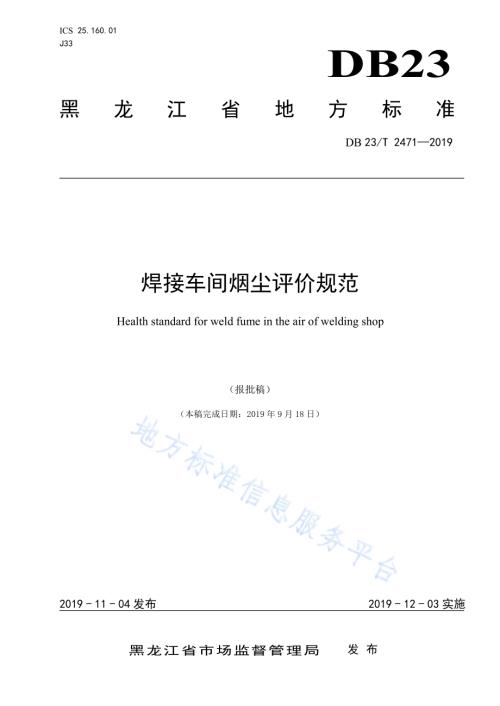

I C S 2 5.1 6 0.0 1J 3 3DB23黑 龙 江 省 地 方 标 准D B 2 3/T 2 4 7 1 2 0 1 9焊 接 车 间 烟 尘 评 价 规 范H e a l t h s t a n d a r d f o r w e l d f u m e i n t h e a i r o f w e l d i n g s h o p（报批稿）（本 稿 完 成 日 期：2 0 1 9 年 9 月 1 8 日）2 0 1 9-1 1-0 4 发 布 2 0 1 9-1 2-0 3 实 施黑 龙 江 省 市 场 监 督 管 理 局发 布D B 2 3/T X X X X X X X X XI目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 技 术 要 求.25 检 验 方 法.2附 录 A（资 料 性 附 录）焊 接 烟 尘 浓 度 检 验 方 法.3附 录 B（资 料 性 附 录）焊 接 发 尘 量 测 定 方 法.5D B 2 3/T X X X X X X X X XI I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 黑 龙 江 省 焊 接 协 会 提 出。本 标 准 由 黑 龙 江 省 工 业 和 信 息 化 厅 归 口。本 标 准 起 草 单 位：哈 尔 滨 焊 接 研 究 院 有 限 公 司、黑 龙 江 省 焊 接 协 会、哈 尔 滨 现 代 焊 接 技 术 有 限 公 司、哈 尔 滨 华 德 学 院、哈 尔 滨 职 业 技 术 学 院、黑 龙 江 科 技 大 学、黑 龙 江 省 中 小 企 业 发 展 服 务 中 心。本 标 准 主 要 起 草 人：李 连 胜、方 乃 文、林 晓 辉、周 军、王 智 新、黄 瑞 生、崔 元 彪、王 永 东、金 浩、马 一 鸣、郝 龙 宇、王 博。D B 2 3/T X X X X X X X X X1焊 接 车 间 烟 尘 评 价 规 范1 范 围本 标 准 规 定 了 焊 接 车 间 空 气 中 焊 接 烟 尘 的 最 高 容 限 浓 度 及 焊 接 烟 尘 浓 度 检 验 方 法。本 标 准 规 定 了 焊 接 材 料 发 尘 量 检 验 方 法。本 标 准 适 用 于 进 行 焊 接 作 业 的 各 类 企 业。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B Z 2.1-2 0 0 7 工 作 场 所 有 害 因 素 职 业 接 触 限 制 第 1 部 分：化 学 有 害 因 素G B Z 1 5 9-2 0 0 4 工 作 场 所 空 气 中 有 害 物 质 监 测 的 采 样 规 范G B Z/T 1 9 2.1-2 0 0 7 工 作 场 所 空 气 中 粉 尘 测 定 第 1 部 分：总 粉 尘 浓 度G B Z/T 1 9 2.2-2 0 0 7 工 作 场 所 空 气 中 粉 尘 测 定 第 2 部 分：呼 吸 性 粉 尘 浓 度G B Z/T 1 9 2.3-2 0 0 7 工 作 场 所 空 气 中 粉 尘 测 定 第 3 部 分：粉 尘 分 散 度G B Z/T 1 9 2.4-2 0 0 7 工 作 场 所 空 气 中 粉 尘 测 定 第 4 部 分：游 离 二 氧 化 硅 含 量G B/T 2 5 7 7 6-2 0 1 0 焊 接 材 料 焊 接 工 艺 性 能 评 定 方 法J J G 6 8 0-2 0 0 7 烟 尘 采 样 器3 术 语 和 定 义3.1焊 接 车 间 w e l d i n g s h o p以 焊 接 制 造 为 主 要 工 序 的 车 间。3.2焊 接 车 间 烟 尘 w e l d i n g s h o p f u m e焊 接 时，由 焊 接 材 料、母 材 及 其 冶 金 反 应 产 物 等 的 蒸 发 和 氧 化 产 生 的 在 空 气 中 浮 游 的 烟 雾 状 微 粒。一 般 常 含 有 各 种 金 属 的 氧 化 物 和 氟 化 物。3.3焊 接 发 尘 量 t o t a l a m o u n t o f w e l d f u m e焊 接 时，单 位 质 量 的 焊 接 材 料（焊 条、焊 丝 等）所 产 生 的 烟 尘 量，单 位 为 m g/g 或 g/k g。3.4焊 接 车 间 烟 尘 浓 度 w e l d i n g s h o p f u m e c o n c e n t r a t i o n单 位 体 积 的 焊 接 车 间 空 气 中 所 含 焊 接 烟 尘 的 量，单 位 为 m g/m3。3.5焊 接 车 间 烟 尘 容 许 浓 度 t h r e s h o l d l i m i t v a l u e s o f w e l d i n g s h o p f u m e在 焊 接 车 间 不 会 影 响 焊 工 健 康 的 焊 接 烟 尘 允 许 浓 度D B 2 3/T X X X X X X X X X24 技 术 要 求4.1 焊 接 车 间 中 烟 尘 的 最 高 允 许 浓 度 为 4 m g/m3。4.2 在 焊 接 车 间 施 焊 的 焊 接 材 料（焊 条、焊 丝 等）焊 接 发 尘 量 不 宜 过 大。在 焊 接、切 割、碳 弧 气 刨 等过 程 中 产 生 的 其 他 有 害 物 质 仍 按 这 些 毒 物 现 行 规 定 的 卫 生 标 准 执 行。5 检 验 方 法5.1 焊 接 烟 尘 浓 度 检 验 方 法焊 接 烟 尘 浓 度 检 验 方 法 见 附 录 A，也 可 采 用 其 它 适 用 设 备 或 方 法 进 行 测 量。5.2 焊 接 发 尘 量 测 定 方 法焊 接 发 尘 量 检 验 方 法 见 附 录 B。5.3 测 尘 器 材 的 主 要 技 术 指 标5.3.1 滤 膜当 用 直 径 0.3 m 的 油 雾 进 行 检 测 时，滤 膜 的 阻 留 率 应 不 小 于 9 9%；当 用 2 0 L/m i n 的 流 量 采 样，过 滤面 积 为 8 c m2时，滤 膜 的 阻 力 应 不 大 于 1 0 0 0 P a；因 大 气 中 湿 度 变 化 而 造 成 滤 膜 的 质 量 变 化，要 求 滤 膜 质量 的 稳 定 性 应 不 大 于 0.1%。5.3.2 采 样 头将 滤 膜 夹 上 装 有 塑 料 薄 膜 的 采 样 头 放 于 盛 水 的 烧 杯 中，向 采 样 头 内 送 气 加 压，当 压 差 达 到 1 0 0 0 P a时，水 中 应 无 气 饱 产 生；或 用 手 指 完 全 堵 住 采 样 头 的 进 气 口，转 子 应 迅 速 下 降 到 流 量 计 底 部；自 动 控 制流 量 的 采 样 器，则 进 入 停 止 运 转 状 态。5.3.3 流 量 计流 量 计 精 度 为 2.0%。5.3.4 采 样 泵采 样 泵 能 连 续 运 转 3 0 0 0 m i n 以 上，采 样 流 量（带 滤 膜）应 大 于 2 0 L/m i n，负 压 应 大 于 1 5 0 0 P a。5.4 焊 接 车 间 测 尘 点、采 样 位 置 及 环 境 要 求5.4.1 测 尘 点一 个 焊 接 车 间 内 有 多 台 焊 接 设 备 工 作 时，3 台 以 下 者 选 一 个 测 尘 点，4 台 至 1 0 台 者 选 两 个 测 尘 点，1 0台 以 上 者，至 少 选 3 个 测 尘 点；多 台 焊 接 设 备 焊 接 不 同 焊 接 材 料 时，按 焊 接 材 料 种 类 分 别 设 测 尘 点。5.4.2 采 样 位 置采 样 位 置 选 择 在 焊 工 或 焊 接 机 器 人 经 常 活 动 的 范 围 内，且 烟 尘 分 布 较 均 匀 处 的 呼 吸 带。有 气 流 影 响时，应 选 择 在 作 业 地 点 的 下 风 侧 或 回 风 侧。移 动 式 焊 接 的 产 尘 点 的 采 样 位 置，应 位 于 生 产 活 动 中 有 代 表性 的 地 方，或 将 采 样 器 架 设 于 移 动 设 备 上。5.4.3 环 境 要 求C.3.1 温 度：0 4 0。C.3.2 相 对 湿 度：8 5%。D B 2 3/T X X X X X X X X X3附 录 A（资 料 性 附 录）焊 接 烟 尘 浓 度 检 验 方 法A.1 原 理在 焊 接 车 间 中，抽 取 一 定 体 积 的 含 尘 空 气，将 粉 尘 阻 留 在 已 知 质 量 的 滤 膜 上，由 采 样 后 滤 膜 的 增 量，求 出 单 位 体 积 空 气 中 粉 尘 的 质 量（m g/m3）。A.2 仪 器A.2.1 滤 膜 应 采 用 直 径 为 7 5 m m 过 氯 乙 烯 纤 维 滤 膜 或 其 他 测 尘 滤 膜。当 过 氯 乙 烯 纤 维 滤 膜 不 适 用 时，改用 玻 璃 纤 维 滤 膜 或 其 他 测 尘 滤 膜。A.2.2 采 样 夹 应 满 足 总 粉 尘 采 样 效 率 的 要 求，气 密 性 应 符 合 附 录 B 的 要 求。其 中 粉 尘 采 样 夹 可 安 装 直 径7 5 m m 的 滤 膜,用 于 定 点 采 样。A.2.3 采 样 器 的 性 能 和 技 术 指 标 应 符 合 附 录 B 的 要 求。需 要 防 爆 的 工 作 场 所 应 使 用 防 爆 型 粉 尘 采 样 器。流 量 范 围 为 1 L/m i n 2 0 0 L/m i n。连 续 运 转 时 间 应 5 h。A.2.4 分 析 天 平 精 度 为 1/1 0 0 0 0。A.2.5 秒 表 或 其 他 计 时 器。A.2.6 干 燥 器，内 装 变 色 硅 胶。A.2.7 镊 子。A.2.8 除 静 电 器。A.3 测 定A.3.1 滤 膜 的 准 备A.3.1.1 干 燥 称 量 前，将 滤 膜 置 于 干 燥 器 内 干 燥 2 h 以 上。A.3.1.2 称 量 用 镊 子 取 下 滤 膜 的 衬 纸，将 滤 膜 通 过 除 静 电 器，除 去 滤 膜 的 静 电，在 分 析 天 平 上 准 确 称量。在 衬 纸 上 和 记 录 表 上 记 录 滤 膜 的 质 量 和 编 号。将 滤 膜 和 衬 纸 放 入 相 应 容 器 中 备 用，或 将 滤 膜 直 接 安装 在 采 样 头 上。A.3.1.3 安 装 滤 膜 毛 面 应 朝 进 气 方 向，滤 膜 放 置 应 平 整，不 能 有 裂 隙 或 褶 皱。用 直 径 7 5 m m 的 滤 膜 做 成漏 斗 状 装 入 采 样 夹。A.3.2 采 样A.3.2.1 焊 接 车 间 测 尘 点 和 采 样 位 置 的 确 定 应 符 合 附 录 C 的 要 求，将 装 好 滤 膜 的 粉 尘 采 样 夹，置 于 呼 吸带 高 度 位 置 以 2 0 L/m i n 流 量 采 集 空 气 样 品，采 集 时 间 累 计 5 h-8 h（由 采 样 现 场 的 粉 尘 浓 度 和 采 样 器 的性 能 等 确 定）。A.3.2.2 采 样 时，要 通 过 调 节 使 用 的 采 样 流 量 和 采 样 时 间，防 止 滤 膜 上 粉 尘 增 量 超 过 上 述 要 求（即 过载）。采 样 过 程 中，若 有 过 载 可 能，应 及 时 更 换 采 样 夹。A.3.3 样 品 的 运 输 和 保 存D B 2 3/T X X X X X X X X X4采 样 后，取 出 滤 膜，将 滤 膜 的 接 尘 面 朝 里 对 折 两 次，置 于 清 洁 容 器 内。或 将 滤 膜 或 滤 膜 夹 取 下，放入 原 来 的 滤 膜 盒 中。室 温 下 运 输 和 保 存。携 带 运 输 过 程 中 应 防 止 粉 尘 脱 落 或 二 次 污 染。A.3.4 样 品 的 称 量称 量 前，将 采 样 后 的 滤 膜 置 于 干 燥 器 内 干 燥 2 h 以 上，除 静 电 后，在 分 析 天 平 上 准 确 称 量。A.3.5 浓 度 的 计 算空 气 中 总 粉 尘 的 浓 度 按 式（A.1）计 算。10001 2t Qm mC.(A.1)式 中：C 空 气 中 总 粉 尘 的 浓 度，m g/m3；2m 采 样 后 的 滤 膜 质 量，m g；1m 采 样 前 的 滤 膜 质 量，m g；Q 采 样 流 量，m3/m i n；t 采 样 时 间，m i n。A.3.6 焊 接 烟 尘 T W A 浓 度 测 定 示 例计 算 8 h 的 焊 接 烟 尘 T W A 浓 度 CT W A示 例 如 下：某 焊 接 车 间 在 工 人 经 常 停 留 的 作 业 地 点 选 5 个 采 样 点，接 尘 时 间 累 计 8 h。5 个 采 样 点 的 烟 尘 浓 度 及 工 人 在 该 处 的 接 尘 时 间，测 定 结 果 如 表 A.1。表 A.1 车 间 采 样 点 粉 尘 浓 度 及 工 人 接 尘 时 间 测 定 结 果作业区域 工作点平均浓度（m g/m3）接尘时间（h）1 号采样点 0.3 4 2.02 号采样点 4.0 2 0.73 号采样点 0.6 9 4.54 号采样点 2.6 5 0.45 号采样点 7.7 4 0.4示例：3 3/755.10/)4.0 74.7 4.0 65.2 5.4 69.0 7.0 02.4 0.2 34.0(m mg m mg CTWA D B 2 3/T X X X X X X X X X5A B附 录 B（资 料 性 附 录）焊 接 发 尘 量 测 定 方 法B.1 试 验 装 置焊 接 发 尘 量 采 用 抽 气 捕 集 法 进 行 测 定。试 验 装 置 为 一 个 直 径 约 5 0 0 m m，高 约 6 0 0 m m，体 积 约 0.1 2 m3的 半 封 闭 容 器，其 示 意 图 见 图 B.1。注：1 冷却水；2 试板；3 焊枪；4 U 型水压计；5 观察孔；6 筒体；7 大锥体；8 滤纸和铜网；9 小锥体；1 0 胶管；1 1 流量计；1 2 二通活塞；1 3 真空泵。图 A.1 焊 接 发 尘 量 收 集 装 置 示 意 图B.2 试 验 步 骤B.2.1 试 板 尺 寸 为 3 0 0 m m 2 0 0 m m（1 2 2 0）m m。试 验 前 称 量 焊 接 材 料 的 质 量，精 确 到 0.1 g。将 三张 慢 性 定 量 滤 纸 及 装 有 5 g 脱 脂 棉 的 纸 袋 同 时 放 入 干 燥 皿 中 干 燥 2 h 以 上，然 后 分 别 迅 速 用 精 度 为 1/1 0 00 0 的 分 析 天 平 称 量 质 量。试 验 前 擦 净 测 尘 装 置 的 筒 体 和 大 小 锥 体 的 内 壁，然 后 用 吹 风 机 吹 干。B.2.2 将 试 板 放 在 筒 体 内，然 后 将 一 张 滤 纸 放 在 小 椎 体 开 口 处 的 铜 网 下 面 并 紧 固 大 小 锥 体。接 通 冷 却水，开 动 真 空 泵，打 开 二 通 活 塞，抽 气 量 调 节 到 5 m3/h，观 察 U 型 水 压 计 的 水 压 差 是 否 正 常，筒 体 内 应为 负 压，然 后 进 行 施 焊。焊 接 时，焊 条 或 焊 丝 应 尽 量 垂 直 不 摆 动，两 个 焊 道 相 距 1 0 m m 以 上，若 为 焊 条，焊 接 剩 余 焊 条 长 度 约 5 0 m m 后 停 止；若 为 焊 丝，焊 接 焊 道 2 0 0 m m 1 0 m m 长 度 后 停 止。停 焊 后 继 续 抽 气 5m i n，关 闭 二 通 活 塞，打 开 小 锥 体 取 下 集 尘 滤 纸 折 叠 后 单 独 放 在 小 纸 袋 中 保 存。用 称 过 质 量 的 少 量 脱 脂棉 擦 净 小 锥 体 内 壁 的 烟 尘，将 带 烟 尘 的 脱 脂 棉 放 回 指 定 位 置。B.2.3 重 复 上 述 操 作 三 次 后，打 开 大 小 锥 体 帽，用 剩 余 的 脱 脂 棉 擦 净 筒 体 和 大 小 锥 体 内 壁 上 的 烟 尘，将 带 烟 尘 的 脱 脂 棉 放 回 原 处。为 避 免 混 入 飞 溅 颗 粒，筒 体 下 部 1 8 0 m m 处 以 内 不 擦。B.2.4 将 带 烟 尘 的 脱 脂 棉 和 滤 纸 一 同 放 入 干 燥 皿 中，干 燥 时 间 与 称 量 原 始 质 量 前 的 干 燥 时 间 相 同，然后 进 行 第 二 次 称 重，并 称 量 三 根 焊 条 头 或 剪 掉 的 焊 丝 头 的 总 质 量。按 照 公 式（B.1）计 算 焊 接 材 料 发 尘量。D B 2 3/T X X X X X X X X X61 0 0 0gg g32 1 F.(B.1)式 中：F 焊 接 发 尘 量,g/k g；g1 三 张 滤 纸 集 尘 前 后 质 量 差，g；g2 脱 脂 棉 集 尘 前 后 质 量 差，g；g3 三 次 试 验 所 用 焊 接 材 料 前 后 质 量 差，g。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
