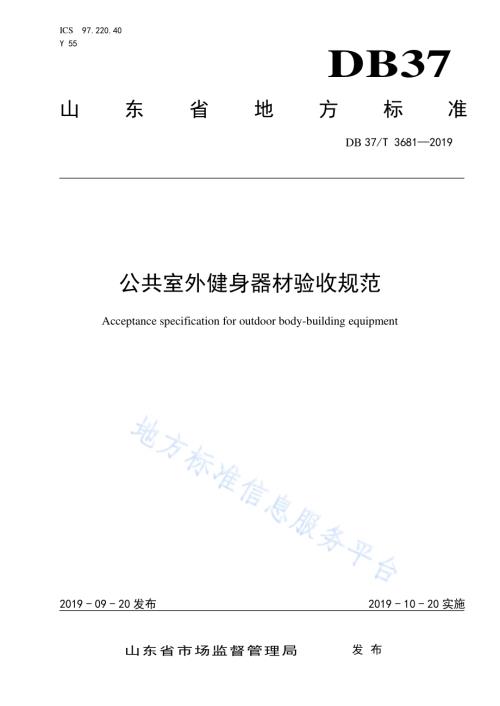

ICS 97.220.40 Y 55 DB37 山东省 地 方 标 准 DB 37/T 3681 2019 公共室外 健身器材 验收规范 Acceptance specification for outdoor body-building equipment 2019-09-20 发布 2019-10-20 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3681 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 体育 局提 出并组织 实 施。本标准 由山 东省 体育 及体 育用品 标准 化技 术委 员会 归口。本标准 起草 单位：山东 省 产品质 量检 验研 究院、山 东省体 育用 品质 量监 督检 验中心、山东 省体 育科学研究 中心、济 南市 全民 健身中 心、济南 力生 体育 用品有 限公 司、青岛 英派 斯健康 科技 股份 有限 公 司、济南锐 强体 育用 品 有 限公 司。本标准 主要 起草 人：于航 海、杨 军、郑念 军、刘高 志、左 汉锋、邢 亮、许晓 林、张 超、周懋 安。DB37/T 3681 2019 1 公 共室外 健身器材 验收规 范 1 范围 本标准 规定 了公 共室 外健 身器材 的术 语和 定义、技 术要求、验 收要 求和 试验 方法。本标准 适用 于安 装在 公共 室外健 身场 所的 健身 器材 的验收 工作。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 10111 2008 随机 数的产 生及 其在 产品 质量 抽样检 验中 的应 用程 序 GB 19272 2011 室 外健 身器材 的安 全 通用 要求 GB/T 19851.3 2005 中 小学体 育器 材和 场地 第3 部分：篮球 架 GB 23176 2008 篮 球架 GB 24436 康复 训练 器械 安全 通用 要求 3 术语和 定义 GB 19272 规 定的 及下 列术 语和定 义适 用于 本文 件。3.1 公共室 外健 身场 所 public outdoor body-building places 是指用 于居 民进 行室 外健 身活动 的公 共场 所。3.2 室外健 身器 材 outdoor body-building equipment 在室外 安 装 固定，供 使用 者进行 健身 运动 的器 材和 设施。4 技术要 求 4.1 基本要 求 符合GB 19272 中5.1 及5.3.1.1 中 的要 求。4.2 材料要 求 符合GB 19272 中5.2 中的 要 求。4.3 外形及 结构 要求 DB37/T 3681 2019 2 4.3.1 器材各 支撑 人体 的表 面所 有棱边 和尖 角，应使 其半 径不小 于 3.0 mm；使用 者 或第三 者易 接触 的零部件 的其 他所 有棱 边应 予以圆 滑过 渡或 加以 防护。注：基材厚度小于6 mm 的外露边缘，圆滑过渡指曲率半径等于1/2 基材厚度。4.3.2 用于握 持的 支撑 部位 的横 截面在 任何 方向 上应 不小 于 18 mm 且 不大 于 45 mm(双杠除 外)，测 量时应通 过形 心。4.3.3 用于抓 紧的 支撑 部位 的厚 度直径 应不 大 于 60 mm，且不小 于 30 mm。4.3.4 器材结 构应 考虑 在火 灾情 况下保 证使 用者 有足 够的 逃生出 口。4.3.5 器材承 载主 立柱 的钢 管直 径应不 小 于 110 mm，框 架 式和高 度不 大 于 1 500 mm 的器材 可适 当减小钢管 直径，钢 管壁 厚应 不小 于 2.75 mm。4.4 外观及 表面 质量 要求 4.4.1 金属电 镀件 要求 外表面 应光 滑光 亮、色泽 均匀、镀层 结合 牢固，不 应有起 皮脱 落、露底、漏 镀、鼓 泡以 及明 显的 花斑、麻 点、针孔、桔 皮、烧焦、划痕 等缺 陷，涂层 厚度为40 m80 m。4.4.2 金属涂 饰件 要求 外表面 应光 滑光 亮、色泽 均匀、结合 牢固，不应 有 起皮脱 落、露底、漏涂、锈蚀、裂痕 以及 明显 的流痕、花斑、结 点等 缺陷，涂层 厚度 为100 m130 m。4.4.3 焊接部 位要 求 焊接件 的外 露焊 缝表 面及 相关表 面，应光 滑、规 整、无烧 穿及 明显 的焊 瘤、咬边、凸起、凹陷、气孔、缺 焊、溅渣 等缺 陷。4.5 剪切、挤压、卡 夹、钩挂 和缠绕 的要 求 符合GB 19272 中5.3.2 的 要 求。4.6 安全警 示及 标志 牌要 求 4.6.1 安全警 示要 求 符合GB 19272 中5.6.1 中 的 要求。4.6.2 器材标 识牌 内容 4.6.2.1 符合GB 19272 中7.1.2 中 的要求。4.6.2.2 每个器 材需 有二 维码 标识（有生 产单 位、器材 名称、规格 型号 等信 息）。4.6.2.3 器材可 根据 需要 标识 赞助 商名称、捐 赠方 名称 等内 容。4.7 附加要 求 4.7.1 固定式 器材 4.7.1.1 单杠 使用宽 度应不 小于1 200 mm，杠面 高度 应为1 500 mm 2 400 mm，横杠 外径应 不大于32 mm，且 不小于25 mm。DB37/T 3681 2019 3 4.7.1.2 双杠 两杠内 侧距 离应 为390 mm 550 mm，杠长 应为2 000 mm 2 500 mm、相应 的纵向 立柱中 心距 应为1 200 mm1 500 mm，杠面 高度 应为1 200 mm1 700 mm，横杠 外径 应不 大于50 mm，且不 小于28 mm。4.7.1.3 篮球架 篮球架 结构 尺寸 符合GB 23176 中4.1规 定的 练习 型或GB/T 19851.3 中4.1 的 要求。其他要 求符 合GB 19272 中5.12.1.3.2 5.12.1.3.6 的 要求。4.7.1.4 乒乓球 台 符合GB 19272 中5.12.1.4 中的要 求。4.7.2 活动式 器材 符合GB 19272 中5.12.2 中 的要求 4.7.3 残疾人 器材 附加 要求 用于残 疾人 使用 的器 材应 符合GB 24436 的 相关 要求。4.8 器材安 装要 求 4.8.1 螺栓、螺钉、螺 母要 求 器材各 部位螺 钉、螺母等 紧固件 应紧固 可靠 且防锈、防松 和防盗。螺 纹突出 部分不 应超过 其螺 距3倍的长 度。地脚 螺栓 应采 取放松 和防 护措 施。4.8.2 器材安 装及 场地 要求 4.8.2.1 公共室 外健 身场 所的 器材 安装应 符 合 GB 19272 中 5.7.1、5.7.2、5.7.3、5.7.4、5.7.5、5.7.6中的要 求。4.8.2.2 器材应 安装 在安 全区 域，远离危 险区 域。4.8.3 跌落防 护要 求 室 外 健 身 器 材 需 要 进 行 跌 落 防 护 的，应 采 用 相 应 的 跌 落 防 护 措 施，跌 落 防 护 符 合GB 19272 中5.3.3 5.3.4 的 要求。5 验收要 求 5.1 器材安 装前 检验 要求 5.1.1 检验机 构、单位 等应 具备 相应 的 检验 检测 能力 和资 质。5.1.2 器材质 量应 符合 本标 准 中4.14.7 的要 求，无法 进 行现场 检验 的项 目，应当 提供一 年之 内的 具有资质 能力 的第 三方 检验 报告。5.1.3 器材安 装前 检验 抽样 方法、基数、数 量及 判定 原则：a)抽样方 法、基数、数 量：1)抽样方 法：利用 骰子 或扑 克牌等 工具，采 用 GB/T 10111 2008 的简 单随 机抽 样法，随 机抽取样 品；DB37/T 3681 2019 4 2)抽样基 数及 数量：交 收器 材在 20 件 以下 的应 至少 抽 取 3 件 进行 检验，20 50 件的应 至 少抽取 5 件进 行检 验，50100 件 的应 至少 抽取 8 件 进 行检验，100 500 件的 应 至少抽 取12 件 进行 检验，500 件以 上的应 至少 抽 取 20 件进 行 检验，在抽 样时 应尽 量抽 取不同 种 类的器材。b)判定原 则。经检 验，器材 检验项 目全 部合 格，判定 为被抽 查器 材产 品合 格；器材检 验项 目 中 任一项或 一项 以上 不合 格的，对 该种 类的 器材 进行 加 倍抽样 检验，若仍 存在 不 合格项 目的，判定该种类 的器 材不 合格，样 品数量 不满 足加 倍抽 样数 量的根 据原 抽样 检验 结果 判定。5.1.4 抽取的 器材 检验 合格 后该 生产批 次器 材方 可安 装。5.2 安装质 量验 收 符合该 标准 中4.8 的 相关 要 求。5.3 其他要 求 5.3.1 供货商 应提 供器 材的 进行 型式试 验的 相关 证明 材料。5.3.2 采购单 位提 出的 其他 关于 器材验 收的 合理 性要 求。6 试验方 法 6.1 试验条 件 除非有 其他 规定，试 验应 在常温、无 振动、无 腐蚀 的环境 中进 行。6.2 基本要 求的 检验 用感官（触 感和 目视）检 验。6.3 材料要 求的 检验 按照GB 19272中6.2 的方 法 进行检 验。6.4 外形及 结构 要求 的检 验 6.4.1 器材各 支撑 体表 面及 易接 触使用 者或 第三 者的 零部 件的圆 角半 径应 使 用R 规 检测。6.4.2 器材的 直径 和握 持尺 寸用 游标卡 尺进 行检 验。6.4.3 器材的 钢管 厚度 采用 超声 波测厚 仪或 其他 有效 工具 进行检 验。6.4.4 其他尺 寸采 用米 尺、钢卷 尺或皮 尺进 行测 量。6.5 外观及 表面 质量 要求 的检 验 6.5.1 用感官（触 感和 目视）检 验、钢 直尺 和钢 卷尺 检验 器材的 外观 及表 面质 量。6.5.2 涂层厚 度及 漆膜 厚度 采用 涂层测 厚仪 或其 他有 效工 具进行 检验。6.6 剪切、挤压、卡 夹、钩挂 和缠绕 的检 验 按照GB 19272 中6.3.2 的 规 定进行 检验。6.7 安全警 示及 标志 牌要 求 用感官（触 感和 目视）进 行检验。DB37/T 3681 2019 5 6.8 附加要 求检 验 6.8.1 单杠的 检验 用游标 卡尺、钢 直尺 和钢 卷尺检 验。6.8.2 双杠的 检验 用游标 卡尺、钢 直尺 和钢 卷尺检 验。6.8.3 篮球架 按照GB 19272 中6.12.1.1 中的方 法进 行检 验。6.8.4 乒乓球 台 按照GB 19272 中6.12.1.2 中的方 法进 行检 验。6.8.5 活动式 器材 按照GB 19272 中6.12.2 中 的方法 进行 检验。6.8.6 残疾人 器材 附加 要求 按照GB 24436 中 的检 验方 法进行 检验。6.8.7 其他要 求 用感官（触 感和 目视）进 行检验。6.9 器材安 装要 求检 验 用感官（触 感和 目视）检 验、钢 直尺、钢 卷 尺、皮 尺检验，垂 直度 用倾 角仪 检验。_
