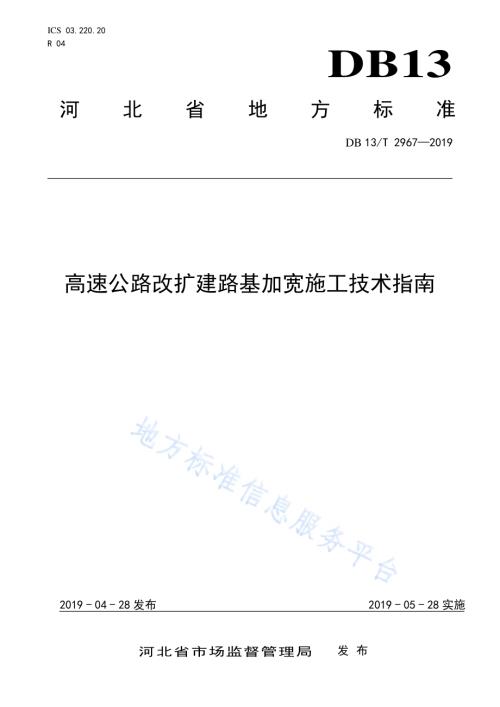

ICS 03.220.20 R 04 DB13 河北省地方标准 DB 13/T 2967 2019 高速公路 改扩建路 基加宽施 工技术指 南 2019-04-28 发布 2019-05-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 2967 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：河 北省 高速公 路石 安改 扩建 筹建 处、石 家庄 铁道 大学。本标准 主要 起草 人：周迎 新、杨 广庆、董 辉、葛金 城、康 博、蔡永 利、李占 锋、陈 和悦、王 贺、王志杰、高 靖、林向 楠、雷明雪、蔡 玉文、焦 彦磊、武毅 男。DB13/T 2967 2019 1 高 速公路 改扩建路 基加宽 施工 技术 指南 1 范围 本指南 规定 了 高 速公 路改 扩建路基 加宽 施 工技 术 的 术语和 定义、一般 规定、施 工准备、施工 技术、施工注 意事 项、质量 标准 和检查 验收 等。本指南 适用 于 高 速公 路改 扩建路基 加宽 工程 的 施工，其他 等级 公路 改扩 建 可 参照执 行。2 规范性 引用 文件 下列文 件对 于本 指南 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG C10 公路 勘测 规范 JTG D30 公路 路基 设计 规 范 JTG E40 公路 土工 试验 规 程 JTG F10 公路 路基 施工 技 术规范 JTG F80 公路 工程 质量 检 验评定 标准 JTG F90 公路 工程 施工 安 全技术 规范 JTG/T D31-02 公路 软土 地基路 堤设 计与 施工 技术 细则 JTG/T D32 公 路土 工合 成 材料应 用技 术规 范 JTG/T L11 高 速公 路改 扩 建设计 细则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 改扩建 reconstruction and extension 在既有 高速 公路 的基 础上，通过 加宽 并对 既有 高速 公路实 施改 造，以提 高服 务水平、通 行能 力 及安全性 的工 程建 设行 为。3.2 搭接区 域 overlapping area 既有路 基与 加宽 路基 衔接 部位。3.3 补强 strengthening 对既有 路基 回填 边沟 部位 及新老 路基 搭接 区域，在 常规填 土碾 压完 成后，采 用重型 压路 机或 强 力夯实机 进行 再次 夯实。DB13/T 2967 2019 2 4 一般规 定 4.1 路基 加 宽施 工开 工前，应 在全面 理解 设计 要求 和设 计交底 的基 础上，进行 现 场调查 和核 对，并 应编制实 施性 施工 组织 设计。4.2 路基施 工应 做好 施工 期临 时排水 总体 规划 和建 设，临时排 水设 施应 与永 久性 排水设 施综 合 考 虑，并与工 程影 响范 围内 的自 然排水 系统 相协 调。施工 前应截 断流 向加 宽作 业区 的水源，开 挖临 时排 水沟，保证施 工期 间排 水通 畅。4.3 加宽路 基填 料应 符 合 JTG F10 的 规定，宜选 用与 既有 路基相 同的 填料，或 者选 用水稳 性较 好的 砂砾、碎 石等 填料。4.4 边通车 边进 行路 基加 宽施 工时，应 有交 通管 制和 安 全防护 措施。应考 虑施 工 及运营 安全、区域 交通影响 等因 素，结合 工程 技术方 案进 行交 通组 织设 计。5 施工准 备 5.1 测量 控制测 量、导线 复测、水 准点复 测 与 加密、路基 放 样应符 合JTG C10 的 规定。5.2 试验 5.2.1 路基加 宽施 工前，应 按照 有关规 定和 要求 建立 试验 室。5.2.2 应对加 宽路 基基 底土 进行 相关试 验，每公 里至 少取2 个点，土 质变化 大时 视具 体情况 增加 取 样点数。5.2.3 应及时 对来 源不 同、性质 不同的 拟作 为路 基填 料的 材料进 行复 查和 取样 试验。土的 试验 项目 包括：天 然含 水量、液 限、塑限、标准 击实 试验、CBR 试验 等，必要 时应 做颗 粒分析、比 重、有机 质含量、易 溶盐 含量、冻 胀和 膨胀等 试验，应 符 合JTG E40 的 规定。5.3 原地面 清表 应 根据 设计 要求 深度 对加 宽路基 原地 面 进 行清 表。加宽路 基 红 线之 内的 垃圾、有机 物残 渣及 原 地面以下 厚度 不低 于30 cm 内 的根系 和表 土全 部清 理干 净，清 表后 的 地 基表 层应 满足JTG D30 的 要求。5.4 填前碾 压 5.4.1 原地面 清表 后，应对 填前 碾压段 取土 样进 行标 准击 实试验，以 确定 土的 最大 干密度 和最 佳含 水量等指 标，当地 基土 含水 量接近 最佳 含水 量时 可以 进行填 前碾 压。5.4.2 地基土 含水 量大 于最 佳含 水量但 不超 过 5%的 段落，应采取 翻拌 晾晒 的方 式降 低土的 含水 量，达到压 实条 件后 方可 进行 压实。5.4.3 当地基 土含 水量 较大，经 过翻拌 晾晒 仍然 达不 到碾 压标准 时，应按 设计 要求 进行地 基处 理后 方可进行 压实。5.5 试验路 段 5.5.1 应设既 有路 基边 沟处 理和 加宽路 基填 筑试 验路 段。DB13/T 2967 2019 3 5.5.2 试验路 段应 选择 在地 质条 件、断 面型 式等 工程 特点 具有代 表性 的地 段，路段 长度不 宜小 于 100 m。5.5.3 试验路 段施 工应 包括 以下 内容：a)填 料试 验、检测 报告 等；b)压 实工 艺主 要参 数：机械组 合、压实 机械 规格、松铺 厚度、碾 压遍 数、碾压速 度、最佳 含 水量及碾 压时 含水 量允 许偏 差等；c)既 有路 基边 坡开 挖台 阶尺寸 等；d)过 程质 量控 制方 法、指标；e)质 量评 价指 标、标准；f)优 化后 的施 工组 织方 案及工 艺等；g)原 始记 录、过程 记录；h)施 工设 计图 的修 改建 议等。6 既有路 基边 沟回 填 6.1 边沟类 型划 分 6.1.1 根据现 场调 查，按照 调查 时既有 路基 边沟 是否 有水，可分 为有 水边 沟和 无水 边沟。6.1.2 按照既 有路 基边 沟基 底 下50 cm 范围 内土 质，可分 为软弱 基底 边沟、普 通基 底边沟。6.1.3 按照既 有路 基边 沟尺 寸可 分为小 边沟 和大 边沟。小边 沟是指 加宽 路基 坡脚 与边 沟外沿 线相 交 或在边沟 范围 以外 的边 沟，大边沟 是指 加宽 路基 坡脚 落在边 沟沟 底范 围内 的边 沟。6.2 边沟回 填 与 重型 碾压 补强 6.2.1 小边沟 应使 用砂 砾或 山皮 土回填，按 以下 两种 情况 处理：a)路 基加 宽 后 坡脚 线在 既有路 基边沟 范围 以 内的 路段，应填至 加宽 后 边坡 范围以 内沟 顶 标 高；b)路 基加 宽 后 坡脚 线在 既有路 基 边 沟范 围以 外的 路段，应直接 填 至沟 顶标 高。6.2.2 结合现 场实 际情 况，大边 沟回填 按以 下三 种情 况处 理：a)清 表后 直接 填土 或通 过翻拌 晾晒 后填 土；b)含 水量 过大 通过 翻拌 晾晒不 能解 决的，宜 掺 5%8%的 石灰 进行 处理；c)过 湿部 位 应 采用 砂砾 或山皮 土进 行回填。6.2.3 当基底 存在 薄层（不 超 过0.5 m）软弱 土层 时，可直 接分层 回填 砂砾。若 薄层 软弱土 层含 水量较高，可采 取翻 挖晾 晒、抛石挤 淤或 彻底 清除 换填 砂砾等 方法 进行 处理。砂 砾回填 分层 厚度 不宜 超 过30 cm，并用 不小 于20 t 的振动 压路 机进 行分 层碾 压，每 回 填 90 cm 120 cm 厚时 用不 小于32 t 的振动压路 机进 行振 动补 强。6.2.4 当基底 软弱 土层 较厚 且含 水量大 于 25%时，应 进行 地基处 理。6.2.5 既有路 基边 沟回 填质 量控 制方法 包括 以下 内容：a)应 按照 试验 路段 确定 的 施工 工艺 对既 有路 基边 沟回填 土进 行分 层碾压 及 补强；b)采 用沉 降差 法对 分层 碾压和 补强 质量 进行 控制，待碾 压层 顶面 稳定 无明 显标高 差异 时进 行 沉DB13/T 2967 2019 4 降差检 测，控制 标准 为最 后振压 两遍 沉降 差不 大 于3.0 mm。补 强后 压实 度不 小于 91%。7 一般路 基加 宽施 工 7.1 一般路 基加 宽施 工作 业流 程 一般路 基加 宽施 工作 业流 程如图1所 示。图1 一般 路基 加宽 施工 作业流 程图 7.2 既有路 基边 坡清 表 既有路 基边 坡 开 挖前，先 对既有 路基 边坡 进行 清表。边坡 清表 时 应 根据 填筑 速度和 台阶 的开 挖 高度沿路 线逐 段进 行，不 应 将边坡 清表 和台 阶开 挖一 次性完 成，边坡 清表 厚度 不小于30 cm。施工放样 修建临时排水系统 铺设基底土工格室 上料 分层填筑土方、推土机粗平 含水量检查 平地机精平 高程、厚度、平整度检查 压路机碾压 压实度自检 监理抽检 进行下层填筑 填料准备 填料试验 翻拌、晾晒或洒水 不合格 不合格 不合格 既有路基边坡清表 既有路基边坡台阶开挖 新老路基搭接区域补强 DB13/T 2967 2019 5 7.3 既有路 基边 坡台 阶开 挖 7.3.1 台阶沿 原坡 面线 相应 位置 逐层开 挖，填筑 一级 台阶 高度的 路基 后再 开挖 下一 级台阶。开 挖台 阶尺寸规 定如 下：a)一 般路 基段 台阶 尺寸：宽度 宜控制在 100 cm 150 cm 之 间，高度 宜控 制 在 60 cm 100 cm之间；b)以 上台 阶开 挖尺 寸应 按高度 进行 控制，宽 度可 按实际 坡率 进行 调整；c)每 级台 阶立 面应 有适 当坡度，宜 做成 内倾 台阶。7.3.2 施工时，台 阶开 挖要 确保 开挖层 面落 在密 实的 土基 上，严 禁为 了台 阶线 性一 致而用 虚土 人工 培护台阶。7.3.3 为保证 新老 路基 拼接 质量，每级 台阶 宜采 用高 速液 压夯实 机进 行补 强。7.3.4 开挖后 台阶 表层 土的 压实 度不满 足要 求时，应 与加 宽路基 土一 起碾 压至 规定 的压实 度。7.3.5 既有路 基边 坡台 阶开 挖注 意事项 包括 以下 内容：a)应 采取 机械 开挖 方式，开挖 时 不 能破 坏 既 有路 基 结构，机 械将 台阶 基本 开挖到 位 后，再 进行人工修 整；b)通 车条 件下 台阶 开挖 施工时，应 设保 通人 员，负责引 导车 辆尽 量不 靠近 紧急停 车带 行驶，以免影响 边坡 稳定；c)边 坡台 阶开 挖前 应在 既有路 基路 肩设 置位 移观 测点，防止 因超 挖造 成既 有路基 滑坍。如 有 问题及时 报告，并 采取 相应 的保护 措 施；d)台 阶开 挖过 程中 应做 好排水 工作，防 止雨 水冲 刷破坏 既有 路基。7.4 施工放 样 根据原 高程 控制 点和 加密 导线点 用全 站仪 进行 测量 放线，按照 不大 于20 m的 间距放 出边 桩，根 据填筑层 面的 高程，放出 路基 的填 筑边 线（按 照加 大50 cm 控 制）并 用白 灰撒 线，作好各 高程 记录，以便控制填 筑层 厚。7.5 临时排 水设 施 应在加 宽路基 便 道外 侧1.0 m范 围之 外开 挖临 时排 水 沟，梯 形断 面不 宜小 于80 cm 80 cm，纵坡 不宜 小于5。7.6 基底土 工格 室铺 设 7.6.1 土工格 室应 张拉 到位 并固 定牢固，及 时填 埋，严禁 暴晒。7.6.2 铺设土 工格 室的 地面 应平 整，不 得有 片 石 等坚 硬凸 出物，土工 格室 顶面 以上10 cm 范 围内 的路基填料 最大 粒径 不得 大 于12 cm。7.7 路基填 土 7.7.1 路基分 层填 筑，填料 松铺 厚度应 通过 试验 路段 试验 确定，最大 松铺 厚度 不宜 超过 30 cm。7.7.2 路基填 筑前 应根 据压 实厚 度和每 车土 的运 量确 定单 位车辆 的卸 土面 积，并 用白 灰线打 出方 格 控制卸土 范围。DB13/T 2967 2019 6 7.7.3 路基卸 土时 应派 专人 管理。路基 填料 应均 匀地 摊铺 在整个 加宽 路基 宽度 上，碾压前 先整 平并 按设计设 置横 坡。7.7.4 根据松 铺厚 度在 既有 路基 台阶边 缘和 加宽 路基 边缘 设置挂 线桩，按挂 线高 度首 先使用 推土 机 粗平，然 后使 用平 地机 精平，将填 料摊 铺平 整，并应 进行高 程、厚度、平 整度 检查。7.7.5 性质不 同的 填料，应 水平 分层、分段 填筑，分层 压实。同一 水平 层路 基的 全宽 采用同 一种 填料，不得混 填填 筑。每种 填料 的填筑 层压 实后 的连 续厚 度不宜 小 于50 cm。7.7.6 压实施 工前，应 确保 填料 的含水 量为 最佳 含水 量2%，否 则应 进行 翻拌 晾晒 或 掺水。7.8 压实 7.8.1 填 料压 实厚 度应 通 过试验 路段 试验 确定，最 小压实 厚度 不 宜 小于 10 cm。7.8.2 采 用振 动压 路机 时，相邻 碾压 带应 重 叠 40 cm 50 cm；采用 三轮 压路 机时，相邻 碾压 带重 叠宽度应 为后 轮宽 的1/2，前 后相邻 两区 段纵 向重 叠应 不小 于2.0 m，并 应达 到无 漏压、无 死角、碾压 均匀的要 求。碾压 厚度 应满 足设计 要求。与 结构 物相 连的路 基，碾压 施工 不得 危害结 构物 的安 全 稳 定。7.9 新老路 基搭 接区 域台阶 补 强施工 7.9.1 宜 采用 夯锤 质量 不 小于 3.0 t 的高 速液 压夯 实机对 新 老 路基 搭接 区域 进行补 强。7.9.2 施 工前 按每 填筑 一 个台阶 高度，布设 两排 夯 点，呈梅 花型 布置，夯点 中 心间距 不宜大于 1.0 m。7.9.3 台 阶开 挖后 应先 采 用压路 机进 行碾 压，使台 阶表面 基本 密实，然 后再 用 高速 液压 夯实 机 进 行补强。7.9.4 施 工过 程控 制应 以 工艺参 数控 制为 主，即每 个击 点 作用 时间 为 8 s 13 s，单点 夯击 80 次以上。7.10 压实度 加宽路 基压 实度 应满 足设 计要求；台 阶 补 强后，夯 间 土的压 实度 应至 少提 高 1%。检 测频率 为 每 200 m 至少 检验2 点。7.11 路床土 工格 栅铺 设 7.11.1 土工 格栅 沿 线路 纵向 的 搭接 宽度 不 宜 小于 50 cm；7.11.2 土工 格 栅铺 设 层 面应平 整，不得 有片 石等 坚硬凸 出物。为防 止 纵向 歪斜，可按 幅宽 在铺 设 层面划出 白线 或挂 线铺 设，然后用 U 型钉 将 土工 格栅 端部 固 定于 填料 中。8 冬雨季 路基 施工 注意 事项 冬雨季 施工 注意 事项 参考 规范JTG F10。9 加宽 路 基质 量标 准和 检查 验收 9.1 基本 要求 DB13/T 2967 2019 7 9.1.1 应 建立 全过 程的 工 程质量 管理 体系，每 道工 序均应 经检 验合 格后 方可 进入下 道工 序。9.1.2 交 工验 收前 应进 行 自检，自检 合格 后编 制交 工资料，申 请交 工验 收。9.1.3 自 检及 交工 验收 均 应依照 规 范JTG F80/1、本规程 及相 关技 术标 准的 要求进 行。9.2 加宽 路基 检查 验收 9.2.1 加 宽路 基实 测项 目 及标准 见 表1。表1 加宽 路基 实测 项目 及标准 项次 检查项目 规定值或允许偏差 检查方法 和频率 1 压实度 上路床 9 6%施工记录 下路床 9 6%上路堤 9 4%下路堤 9 3%2 弯沉(0.01 mm)不大于设计验收弯沉值 贝克曼梁或自动弯沉仪：每 100 m 测3 点 3 纵断高程(mm)+10，-15 水准仪：每 200 m 测4 断面 4 宽度(mm)满足设计要求 尺量：每 200 m 测4 处 5 平整度(mm)15 3 m 直尺：每 200 m 测2 处10 尺 6 横坡(%)0.3 水准仪：每 200 m 测4 个断面 7 边坡 不陡于设计坡度 尺量：每 200 m 抽查4 处 9.2.2 加 宽路 基外 观鉴 定 包括以 下内 容：a)路 基表 面平 整，边 线 直顺，曲线 圆滑；b)路 基边 坡坡 面平 顺，稳定，不得 亏坡，曲 线圆 滑；c)护 坡道 飞碎 落台 的位 置适当，外 形整 齐、美观，防止 水土 流失。10 路基加 宽沉 降变 形观 测与 评估 路基加 宽沉 降变 形观 测与 评估 可 参考DB13/T 2951。_
