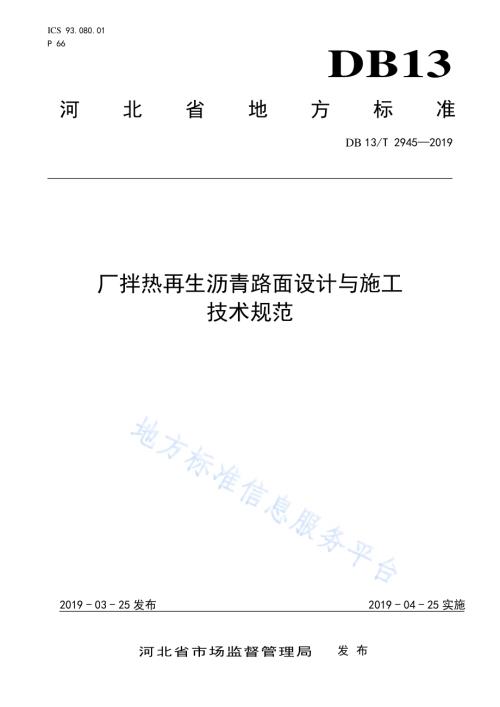

ICS 93.080.01 P 66 DB13 河北省地方标准 DB 13/T 2945 2019 厂拌热再 生沥青路 面设计与 施工 技术规范 2019-03-25 发布 2019-04-25 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 2945 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归口。本标准 起草 单位：河 北省 高速 公 路石 安改 扩建 筹建 处、长 安大 学、河北 广通 路桥集 团有 限 公 司。本标准 主要 起草 人：张韶 波、王 选仓、董辉、周迎新、张 国彬、李 占锋、贾钢、王 国伟、赵 瑞卿、高靖、张伟、房 娜仁、赵静、康玮、贾存 兴、刘莉、郭铁 麟。DB13/T 2945 2019 1 厂 拌热再 生沥青路 面设计 与施工技 术规范 1 范围 本规范 规定 了厂 拌热 再生 沥青路 面设 计与 施工 的术 语和定 义、符号、代 号和 缩略语、原 路面 沥 青混合料 的调 查与 分析、回 收沥青 路面 材料 技术 性能 指标、厂拌 热再 生沥 青混 合料设 计与 材料 组成、厂拌热再 生沥 青混 合料 寿命 及疲劳 性能 要求、厂 拌热 再生施 工质 量控 制方 法与 管理、环境 保护 等技 术 要求。本规 范 适用 于 高 速公 路沥 青 路面 厂拌 热再 生。其它 等级公 路 或 城市 道路 可参 照使用。2 规范性 引用 文 件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改）适 用于 本文 件。GB 12523 建筑 施工 场界 环境噪 声排 放标 准 GB 16297 大气 污染 物综 合排放 标准 JTG D50 公路 沥青 路面 设 计规范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E42 公路 工程 集料 试 验规程 JTG E60 公路 路基 路面 现 场测试 规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG F41 公路 沥青 路面 再 生技 术 规范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土 建工程 JTG/T F20 公 路路 面基 层 施工技 术细 则 3 术语 和 定义、符 号、代号 和缩略 语 3.1 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1.1 回收沥 青路 面材 料 reclaimed asphalt pavement(RAP)采用铣 刨、开挖 等方 式获 得的旧 沥青 路面 材料。3.1.2 厂拌热 再生 central plant hot recycling DB13/T 29452019 2 将RAP 运至 沥青 拌和 厂（场、站），经破 碎、筛分，以一定 的比 例与 新集 料、新沥青、再 生剂（必要时）等拌 制成 热拌 再生 混合料 铺筑 路面 的技 术。3.1.3 沥青再 生剂 rejuvenating agent 掺加到 热再 生沥 青混 合料 中，用 于恢 复已 老化 沥青 性能的 化学 添加 剂。3.1.4 回收沥 青路 面材 料（RAP）掺配比 percentage of RAP in recycled mixture RAP 占 再生 混合 料矿 料总 质 量的百 分比。3.1.5 旧沥青 asphalt in RAP RAP 中 所含 有的 沥青 胶结 料。3.1.6 旧沥青 含量 asphalt content of RAP 旧沥青 胶结 料占 烘干 后RAP总质量 的百 分比。3.1.7 沥青混 合 料 疲劳 寿命 fatigue life of asphalt mixture 在特定 条件 下热 再生 沥青 混合料 允许 达到 的疲 劳 次 数为 热 再生 沥青 混合 料的 疲劳寿 命。3.1.8 旧沥 青老 化分 级 aging classification of asphalt RAP 料 中沥 青性 能老化 衰变的 程度。3.2 符号、代号 和缩 略语 沥青 黏度。IRI 国 际平 整度 指数。P 针入 度。PCI 路 面状 况指 数。RA 沥青 再生 剂。RAP 回 收沥 青路 面材 料。SSI 路 面强 度系 数。4 原路面 沥青 混合 料调 查分 析 4.1 一般规 定 沥青路 面厂 拌热 再生 工程 实施前，应 对原 路面 历史 信息、技术 状况、交 通量、工程 经济 等方 面 的内容进 行调 查和 评定，为 厂拌热 再生 设计 和施 工提 供依据。4.2 原路面 历史 信息 调查 与分 析 DB13/T 2945 2019 3 4.2.1 收集原 路面 设计 资料、交 竣工有 关资 料，包括 原路 面结构、材 料和 路况 等资 料。4.2.2 收集原 路面 通车 运营 期间 的养护 资料 和路 面检 测资 料，并 结合 施工 及交 竣工 资料，分析 病害 成因。4.3 原路面 材料 4.3.1 RAP 料厂 拌 热再 生前 应对 原路面 结构、材 料及 养护 状况 进 行调 查。4.3.2 设计 前 应调 查收集 原 路面 沥青的 三大 指标 和四 组分 组成。4.3.3 设计 前 应对 原路 面 材 料刨 铣料进 行 沥 青抽 提试 验，确定沥 青类 型，测 定刨 铣 料旧沥 青含 量、三大 指标 和四 组分 组成。5 回收沥 青路 面材 料技 术性 能指标 5.1 回收 沥 青路 面材 料（RAP）用于厂 拌热 再生 混合 料 的RAP 料的 技术 指标 应满 足表1 要求。表1 RAP 检测 项目 与质 量 要求 材 料 检测项目 技术要求 试验方法 RAP 粒径 最大粒径 再生混合料最大公称粒径 JTG F40 RAP 含水率 3%JTG E42 砂当量 55%RAP中的沥青 针入度（0.1 mm）20 JTG E20 RAP中的粗集料 压碎值 25%JTG E42 RAP掺配比例小于20%时，RAP 中的沥青性能指标可不检测。5.2 旧沥青 老化 分级 以旧沥 青 的 针入 度降低、软化点 增加、延 度降低 百分 率程 度三 项指 标 为 主，沥青四 组分 变化 百 分率为辅 对旧 沥青 进行 老化 分级。沥青 基准 值参 照JTG E20 中 道路 石油 沥青 技术 指 标，取 相应 沥青 标号 下针入度 中值，软 化点、延 度规定 值，道路 石油 沥青 技术指 标基 准值 如表2所 示，沥青 老化 分级 具体 指标如表3 所示。DB13/T 29452019 4 表2 道路 石油 沥青 技术 指标基 准值 指标 单位 等级 沥青标号 160 130 110 90 70 50 30 针入度（25，5s，100g）0.1mm 160 130 110 90 70 50 30 软化点不小于 A 38 40 43 45 44 46 45 49 55 B 36 39 42 43 42 44 43 46 53 15 延度不小于 cm A 100 80 50 B 80 80 60 50 40 30 20 注：A 级沥青：用于各个等级 的公路，适用于任何场合和层次。B 级沥青：用于高速公路、一 级公路沥青路面下面层及以下层次，二级及二级以下公路的各个层次；用于改性沥青、乳化沥青、改性乳化沥青、稀释沥青的基质沥青 表3 基于 沥青 三大 指标 及 沥青 质 的 沥青 老化 分级 老化分级 轻度 中度 重度 主要分级指标 针入度降低百分率（%）40 4050 5070 软化点增加百分率（%）延度降低百分率（%）/三项指标均40 三项指标均在此区间或任意一指标40且两项指标50 三项指标均在此区间或任意一指标70，且两项指标50 辅助分级指标 沥青质增加百分率（%）5 5 20 2030 注：针入度降低百分率=（基准 沥青参照值-老化后沥青针入度）/基准沥青参照值。软化点增加百分率=（老化后沥青软化点-基准沥青参照值）/基准沥青参照值。延度降低百分率=（基准沥青参照值-老化后沥青延度）/基准 沥青参照值。6 厂拌热 再生 沥青 混合 料设 计与材 料组 成 6.1 一般规 定 6.1.1 厂拌热 再生 沥青 混合 料适 用于高 速公 路的 中面 层、下面层、沥 青混 合料 基层。6.1.2 厂拌热 再生 沥青 混合 料使 用的各 种材 料运 至现 场后 应进行 质量 检验，经 评定 合格后 方 可 使 用。6.1.3 厂拌热 再生 沥青 混合 料的 配合比 设计 应通 过目 标配 合比设 计、生产 配合 比设 计、生 产配 合比 验证三个 阶段，确 定RAP 的 掺配比 例、新材 料的 品种 及配合 比、矿料 级配、最 佳沥青 用量。6.1.4 厂拌热 再生 沥青 混合 料的 目标配 合比 设计 宜按 照 JTG F41 中的 目标 配合 比设 计流程 进行 设计；生产配 合比 设计 可参 照本 方法规 定的 步骤 进行。6.2 厂拌热 再生 沥青 混合 料设 计参数 6.2.1 厂拌热 再生 沥青 混凝 土路 面使用 性能 设计 指标 应符 合 JTG D50 的规 定，不 符合 时调整 路面 结 构方案，重新 验算 直至 符合 为止。DB13/T 2945 2019 5 6.2.2 厂拌热 再生 沥青 混合 料 20 下的 动态 压缩 模量 应根 据 JTG D50 的规 定，可分 水平一、水 平二和水平 三三 个水 平确 定。水平一 为直 接通 过室 内试 验实测 确定；水 平二 为利 用已有 经验 关系 式和 性 质指标试 验转 换确 定；水平 三可按 照 表 4 给 出的 范围。RAP 掺量 大于40%时，设计参 数取 上限；RAP 掺量在 040%之间 的设 计参 数，根 据线 性内 插确 定，沥青粘 度大、级 配好 或空 隙率小 时取 高值，反 之取低值。高 速公 路和 一级 公路宜 采用 水平 一，其他 设计阶 段宜 采用 水平 二或 水平三。表 4 厂拌 热再 生沥 青混 合料动 态压 缩模 量（MPa）级配类型 沥青种类 50 号 70 号 90 号 AC-16、AC-20 9500 14000 9000 13500 8500 13000 AC-25 9000 13500 8500 12500 8000 12000 ATB-25 7500 11500 7000 11000 6500 11000 注:沥青种类是指RAP 中沥青 与新沥青、再生剂混合后再生沥青所处的标号；ATB-25 为5Hz 条件下动态压缩 模量，其他再生混合料为 10Hz 条件下动态压缩模量。6.3 厂拌热 再生 沥青 混合 料设 计目标 6.3.1 轻度老 化旧 沥青 混合 料，宜用于 中面 层；中度 老化 旧沥青 混合 料，宜用 于下 面层；重度 老化 旧沥青混 合料，应 与其 它再 生方式 论证 对比 后用 于沥 青混合 料基 层。6.3.2 RAP 掺量 为30%时，宜用 于路面 中面 层再 生处 治；掺量 为 40%时，宜 用于 路 面下面 层再 生处治；掺 量 为 50%时，宜 用 于沥青 混合 料基 层再 生处 治。6.3.3 沥青再 生剂 应符 合以 下要 求：a)应根据 RAP 中沥 青老 化程 度、沥 青含 量、RAP 掺 配 比例、再生 剂与 沥青 的配 伍性，综合 选 择再生剂 品种；b)沥青再 生剂 技术 指标 应满 足表 5 要求；表5 热拌 沥青 混合 料再 生剂质 量要 求 检验项目 RA-1 RA-5 RA-25 RA-75 RA-250 RA-500 60 粘度（cSt）50175 176 900 9014500 4501 12500 12501 37500 37501 60000 闪点（）2 2 0 2 2 0 2 2 0 2 2 0 2 2 0 2 2 0 饱和分含量（%）3 0 3 0 3 0 3 0 3 0 3 0 薄膜烘箱试验 前后粘度比 3 3 3 3 3 3 薄膜烘箱试验前后质量损失（%）4 4 3 3 3 3 c)再生剂 掺量 宜根 据旧 沥青 粘度、再生 沥青 预计 达到 的设计 粘度、再 生剂 粘度 计算得 到，公 式（1）计算 如下：（1）式中：DB13/T 29452019 6 再生 沥青 的设 计粘 度，Pa S；再 生剂 粘度，Pa S；旧 沥青 粘度，Pa S；X 再生剂 掺量；a 粘度偏 离系 数，通 常取1.20。6.4 厂拌热 再生 原材 料组 成 6.4.1 旧沥青 抽提 及试 验应 符合 以下要 求：a)按照JTJ E20 阿布 森法 从 沥青混 合料 中抽 提沥 青。如果采 用其 他方 法，需要 进行重 复性 和 复现性试 验，并进 行空 白沥 青标定；b)检测沥 青含 量和 回收 沥青 的 25 针 入度，60 粘 度、软化 点、15 延度；c)具有下 列情 况之 一的，必 须进行 空白 沥青 标定：更 换阿布 森沥 青回 收设 备时；更换 三氯 乙 烯品种或 供应 商时；回 收沥 青性能 异常 时；沥青 混合 料来源 发生 变化 时；d)精度与 容许 误差 应满 足 JTG F41 规定。6.4.2 RAP 取样 位 置及 试验 应符 合以下 要求：a)RAP 现 场取 样应 按照 如下 方法进 行：1)在进行 深坑 调查 的同 时对RAP 进行 取样，并 按预 定 铣刨深 度将 路面 结构 层一 次性破 碎；对于分 层铣 刨 的 RAP，按 照 厚度比 例取 样，每层RAP 应 分别进 行检 测；取样 频率 为 每1000 m 取两 个芯 样；2)应在预 定深 度匀 速铣 刨至 少 2 m 以上，并在 匀速 范 围内取 料坑 中间 整个 断面 取料，挖 到材料底 部。不应 在铣 刨调 速段和 结束 段取 料。b)在料场 取样 时，应符 合JTG E42 规定 的 粗 集料 料堆 取样方 法，并应 先铲 除表 面15 cm 25 cm深度范 围内 及料 脚等 无代 表性的 部分，然 后在 料堆 的顶部、中 部和 底部 均匀 分布的 3 个不同部位，取得 大致 相等 的若 干份组 成一 组试 样，使所 取试样 代表 整批 料的 情况 和品质；c)同时进 行多 项试 验时，如 能保证 试样 前一 项试 验后 不影响 后一 项试 验的 结果，可用 同一 组 取样完成 多项 试验；6.4.3 RAP 的 回收 应符 合以 下要 求：a)不同路 段、不同 沥青 含量、不同 级配 的 RAP 材 料应 分别回 收，分开 堆放。RAP 回收方 式 可 以选用冷 铣刨、人 工开 挖、机械开 挖等 方法，但 宜选 用一种 方法，减 少材 料变 异；b)不同路 段、不同 沥青 含量、不同 级配 的 RAP 材 料在 运至拌 和厂 后应 分开 堆放，不得 混杂；c)若条件 允许，宜 对 RAP 分 批次破 碎，以便 保持 石料 级配的 稳定 性；d)旧路面 上中 面层 分层 铣刨 料宜用 于中 面层，旧 路面 下面层 及沥 青混 合料 柔性 基层分 层铣 刨 料宜用于 下面 层及 基层，旧 路面整 体铣 刨料 宜用 于下 面层及 基层。6.4.4 其他材 料应 符合 以下 要求：DB13/T 2945 2019 7 a)宜采用 普通 硅酸 盐水 泥、矿渣硅 酸盐 水泥、火 山灰 硅酸盐 水泥 作为 再生 结合 料或者 活性 添 加剂。水 泥的 初凝 时间 应 在3 h 以上，终 凝时 间宜 在 6 h 以上，不 应使 用快 硬水 泥、早 强水 泥；水泥强 度等 级可 为 32.5 或42.5；b)宜采用 消石 灰粉 作为 再生 结合料 或者 活性 添加 剂，石灰技 术指 标应 符 合 JTGT F20 的规 定；c)再生沥 青混 合料 中使 用矿 粉的质 量技 术要 求应 符 合JTG F40 要 求。6.5 厂拌热 再生 沥青 混合 料配 合比设 计 6.5.1 根据工 程需 要、RAP 特性 等，选 择RAP 的 掺配 比例。6.5.2 应按照 以下 方法 选择 新沥 青标号 和再 生剂 用量：a)根据公 路等 级、混合 料使 用的层 位、工程 的气 候环 境、交 通量、设 计车 速等 条件，选取 与 当地同等 条件 的道 路沥 青标 号作为 再生 沥青 目标 标号；RAP 掺 配比 例大 于 30%时，可 降低 沥 青目标标 号一 个等 级；b)确定新 沥青 标号 的选 择方 法如下：1)RAP 掺 量不 大于30 时，应 参照 表6 选 用新 沥青；表6 再生 混合 料新 沥青 选择 建议新沥青等级 回收沥青等级 P 3 0 P=20 30 P=10 20 RAP 掺量 沥青选择不需要变化 20%15%10%新沥青的针入度增加10（0.1 mm）30%20%25%15%15%10%根据新旧沥青混合调和法则确定 25%15%2)RAP 掺量 大于 30 时，应 根 据新旧 沥青 混合 调和 法则 确定新 沥青 标号，采 用公 式（2）确定新沥 青（再生 剂）的黏 度；new old mix lg lg lg lg)1(lg lg（2）式中：mix 混合 后沥 青的70 粘 度，Pa.s；old 混合 前旧 沥青 的60 粘度，Pa.s；new 混合 前新 沥青 或再 生 剂的60 粘 度，Pa.s；新 沥青 的比 例，=bnbPP；Pnb 热 再生 沥青 混合 料的 新沥青 用量（%）；Pb 热 再生 沥青 混合 料的 总 沥青 用量（%）。3)根据粘 度 new 确定 新沥 青 标号和 新 沥 青用 量；根据JTG F41，确 定是 否使 用再 生剂及 再生剂品 种和 用量；DB13/T 29452019 8 4)根据新 旧沥 青掺 配比 例和 再生剂 掺量，进 行新 旧沥 青掺配 试验，验 证热 再生 沥青标 号 是否达到 目标 标号，否 则应 重新选 择沥 青或 改变 掺配 比例。6.5.3 根据本 规 范5.1 规定，实 测RAP 的技 术性 能；根 据JTG F40 的 规定，实 测新 料的技 术性 能。6.5.4 按照如 下方 法 估 算新 沥青 用量 Pnb 及其 占总 沥青 用量 的比例：a)估算再 生沥 青混 合料 的沥 青总用 量。RAP 掺 量不 超 过20%时，热再 生沥 青混 合料的 总沥 青 用量与没 有掺 加 RAP 的沥 青 混合料 基本 一致，可 以根 据工程 材料 特性、气 候特 点、交 通量等条件，结 合当 地的 工程 经验 进行估 计。也可 按公 式（3）估计 沥青 总用 量；Pb=0.035a+0.045b+Kc+F（3）式中：Pb 估 计的 混合 料中 的总 沥青用 量（%）；K 系 数；当0.075 mm 筛孔 通过率 为6%10%时，K=0.18；当0.075 mm 筛 孔通 过率等 于或 小于5%时，K=0.20；a2.36 mm 筛孔 以上 集料 的比例（%）；b通过2.36 mm 筛孔 且留 在0.075 mm 筛孔 上集 料的 比例（%）；c通过0.075 mm 筛 孔矿 料 的比例（%）；F 常 数；F=0 2.0，取 决 于集料 的吸 水率，缺 乏资 料时采 用0.7。b)按照公 式（4）计算 再生 混 合料的 新沥 青用 量 Pnb：Pnb=Pb-Pobn/100（4）式中：Pb 热 再生 沥青 混合 料的 总沥青 用量（%）；Pob RAP 中 的沥 青含 量（%）；nRAP 掺配 比例（%）。c)不同档 的RAP，其沥 青含 量需要 分别 计算 再相 加。6.5.5 矿料配 合比 设计 应符 合如 下要求：a)根据RAP 老 化程 度、含水 量、RAP 矿 料的 级配 变异 情 况及工 程的 实际 情况、沥 青混合 料类 型、拌和设 备的 类型 与加 热干 燥能力、新 集料 的性 质等，确定 新集 料 与 RAP 的掺 配比；b)将 预 处 理 后的 RAP 粗 细两档 矿 料 分 别作 为 再生 混 合料 中 一 种 矿料 与 新集 料 进行 合 成 级 配设计。6.5.6 应按照 如下 方法 确定 最佳 新沥青 用量：a)以估算 的新 沥青 用量Pnb 为中值，以Pnb、Pnb 0.5、Pnb 1.0 为 沥青 用量 水平形 成5 组马歇尔试 件，按 照 JTG F40 的马歇 尔方 法确 定最 佳新 沥青用 量OAC；b)马歇尔 试件 制备 方法 如下：1)将RAP 置于 烘箱 中加 热 至110，加 热时 间不 宜超 过 2 h，避 免 RAP 进 一步 老化；2)根据再 生 沥 青的 黏温 曲线 确定混 合料 的拌 和与 成型 温度，新集 料加 热温 度宜 高出拌 和 温度10 15；3)再生混 合料 拌和 时的 投料 顺序是 将 RAP、粗细 集料 倒入预 热的 拌和 机预 拌，然后加 入 再生剂和 新沥 青，最后 加入 单独加 热的 矿粉，继 续拌 和至均 匀为 止，总拌 和时 间一 般 为 3 min；DB13/T 2945 2019 9 4)将一个 试样 所需 的混 合料 倒入预 热的 试模 中，成型 方法与 热拌 沥青 混合 料相 同。6.5.7 按照JTG F40 热 拌沥 青混 合料配 合比 设计 方法 的有 关规定 进行 配合 比设 计检 验。对密 级配 沥 青混合料（AC）及 密级 配沥 青稳定 碎石 混合 料（ATB），需要 在配 合比 设计 的基 础上进 行路 用性 能检 验。不符合 要求 的沥 青混 合料，必须 更换 材料 或重 新进 行配合 比设 计。动稳 定度、冻融 劈裂 强度、及 低 温弯曲破 坏应 变指 标应 满足 表 7表9 要 求。表 7 沥青 混合 料动 稳定 度技术 要求 级配 RAP 掺量（%）动稳定度 DS（次/mm）AC-20 20 2 8 0 0 30 40 AC-25 30 40 50 ATB-25 30 40 50 注：ATB-25、AC-25 使用70#基质沥青，AC-20 使用SBS 改性沥青 表8 沥青 混合 料 冻 融劈 裂 强度 技 术 要求 级配 RAP 掺量（%）冻融劈裂抗拉强度比（%）AC-20 20 8 0%30 40 AC-25 30 7 5%40 50 ATB-25 30 7 5%40 50 注:ATB-25、AC-25 使用 70#基质沥青，AC-20 使用 SBS 改性沥青 表9 沥青 混合 料 小 梁低 温弯曲 破坏 应变 技术 要求 级配 RAP 掺量（%）破坏应变（）AC-20 20 2 5 0 0 30 40 AC-25 30 40 50 ATB-25 30 40 50 注:ATB-25、AC-25 使用 70#基 质沥青，AC-20 使用 SBS 改性 沥青 DB13/T 29452019 10 6.5.8 热再生 沥青 混合 料配 合比 报告应 包括：RAP 试 验结 果、RAP 掺 量确 定、混合 沥青的 试验 结果、工程设 计级 配范 围选 择说 明、材 料品 种选 择与 新材 料试验 结果、矿 料级 配、最佳沥 青用 量，以及 各 项提及指 标、配合 比设 计检 验结果 等。7 厂拌热 再生 沥青 混合 料 寿 命及 疲 劳性 能要 求 7.1 回收沥 青路 面材 料（RAP）设计寿 命 再生沥 青混 合料 疲劳 寿命 应控制 在 较 新沥 青路 面设 计寿命 低10%以 内；也可 按 再生 沥青 路面材料与新拌 沥青 混合 料具 有相 同疲劳 寿命，提 高再 生沥 青混合 料 技 术指 标初 始设 计值。7.2 厂拌热 再生 沥青 混合 料疲 劳 寿命 及 试 验方 法 7.2.1 厂拌热 再生 沥青 混合 料应 采用 UTM 或 MTS 进行 常应 变小梁 四点 弯曲 疲劳 试验，试件制 作及 试 验方法应 符 合JTG E20 中规 定。7.2.2 通过疲 劳试 验测 得的 不同 类型再 生沥 青混 合料 疲劳 寿命应 满足 表 10 规 定。表 10 再 生沥 青混 合料 疲 劳寿命 要求 混合料类型 RAP 掺量（%）目标应变（）疲劳寿命（次）AC-20 0 600 150000 30 120000 40 90000 50 40000 AC-25 0 150000 25 70000 50 200 120000 400 80000 600 30000 8 厂拌热 再生 施工 质量 控制 方法与 管理 8.1 回收沥 青路 面材 料（RAP）的储存 8.1.1 不同来 源、不同 结构 层 的RAP，应分 类储 存，防止 混 杂，减 少材 料的 变异。8.1.2 RAP 应避 免长 时间 的堆 放，料仓中 的RAP 应及 时使 用。若储存 时间 较长，料 堆的 高 度一般 以2 m 3 m 为 宜，防止 自重 压实 导致 RAP 材 料重 新结 块。8.1.3 为提 高RAP 的均 匀性，宜 使用小 型推 土机 或铲 车（自重不 宜太 大，防止RAP 材料压 实）摊开 逐层堆料，使 用RAP 时 应从 料堆的 一端 开始 在全 高范 围内铲 料。8.1.4 RAP 最 大粒 径应 小于 再生 沥青混 合料 最大 公称 粒径，不应 有超 粒径 材料。DB13/T 2945 2019 11 8.1.5 根据再 生混 合料 的最 大公 称粒径 合理 选择 筛网 尺寸，将处 理后 的RAP 筛 分成 不少 于2 档的 材料。8.2 混合料 拌和 8.2.1 间歇式 厂拌 热再 生拌 和设 备应符 合 JTG F40 的相 关 规定，并增加 RAP 烘 干加 热系统。RAP 料仓数量应 不少 于 2 个，料仓 内的 RAP 含 水量 应不 大 于3%。8.2.2 在试验 路铺 筑阶 段 应 进行 一次混 合 料 拌和 均匀 性检 测 实验，得 到拌 和 均 匀性 与拌和 参数 的关系。通过 检 测结 果，调试 拌和设 备。再生 沥青 混合 料 拌和 均匀 性 检 测可 采 用 化学染 色法，具 体过 程 如下：本方法 采用8%新 沥青 质量 的酸性 染料Teron Red AFG（该染 料 为 黑色 粉末，遇 水则溶 解成 红色）,与新沥青 在高 剪 力拌 和仪 中拌和 均匀，加入 刨 铣料 与新粒 料，室内 进行 拌制，制成 马歇 尔试 件，并 对马歇尔 试件 进 行 切锯，切 锯面 与 湿润 染布 接触 后，切锯 面 有明 显不 同的 染色 效果，染色 效果 及拌和均匀性见 表11 表 11 化 学染 色 法 染印 效 果及 拌 和效 果评定 染印效果描述 染印效果评价 拌和效果评价 染布上无粉色反应 无反应 不合格 少数粉色反应 太淡 有粉色反应，但有些部位 不 明显或色痕扩散 色淡或扩散 色粉分布均匀，但无法辨识骨 材分布 尚可 合格 色粉 分布均匀，可辨识骨 材分布 佳 色粉分布均匀，且可清楚辨识骨 材分布 优 8.2.3 加热温 度及 方法 如下：a)厂拌热 再生 沥青 混合 料的 生产温 度与 拌和 时间 应根 据拌和 设备 的加 热干 燥能 力、RAP 含水率、再生沥 青混 合料 的级 配、新沥青 的粘 温曲 线等 综合 确定，以不 加剧 RAP 再老化、提 高生 产 能力、降 低能 耗并 生产 出均 匀稳定 的沥 青混 合料 为原 则；b)使用间 歇式 拌合 设备 时，干拌时 间一 般比 普通 热拌 沥青混 合料 延 长 5 s 10 s，总 拌合 时 间比普通 热拌 沥青 混合 料延 长 15 s 左 右；c)再生混 合料 出料 温度 应比 普通热 拌沥 青混 合料 高 5 15；d)RAP 加 热时 不得 直接 与火 焰接触。8.2.4 当不添 加再 生剂 时，应先 将 RAP 与新 集料 一起 干 拌10 s20 s，之后 再喷 入 计量的 沥青 进行拌和；当添 加再 生剂 时，应先将 再生 剂 与 RAP 一起 干拌 10 s15 s，再 将新 集料 与 RAP 干拌 10 s20 s，之 后再 喷入 计量 的沥 青 进行拌 和，总拌 和时 间比 不添加 再生 剂的 热再 生混 合料延 长 15 s 左右。8.2.5 厂拌热 再生 沥青 混合 料拌 制的其 它要 求，应符 合 JTG F40 对热 拌沥 青混 合料 路面的 规定。8.3 运输、摊铺 和压 实 DB13/T 29452019 12 8.3.1 装车时 运料 车 应 前后 移动 进行分 层装 料，移 动次 数 尽可能 多，并 至少 移动 三 次，以减 少粗 集料的分离 现象。8.3.2 厂拌热 再生 沥青 混合 料的 摊铺温 度宜 比热 拌沥 青混 合料 高 5 10。8.3.3 厂拌热 再生 沥青 混合 料碾 压温度 与拌 合料 的黏 度有 关，黏度 越大，碾压 温度 越 高。一般 比普通热拌沥 青混 合料 高 10 15。初压 温度 一般 不低 于 155，复压 紧跟 初压 进行且 碾压 温度 不低 于140，复 压遍 数应 比普 通 沥青混 合料 多1 2 遍。终 压结束 温度 不低 于 90。8.3.4 添加温 拌剂 时，温 拌沥 青 混合料 的粗 细料 离析 和温 度离析 明显 下降 时，可 以 不采用 转运 车；温拌沥青 混合 料在 复压 阶段 可以采 用 轮 胎压 路机 部分 替代钢 轮压 路机 碾压。8.3.5 运输、摊铺 和压 实 的 一般 性 要求，应 符 合 JTG F40 的规定。8.4 养生和 开放 交通 厂拌热 再生 沥青 路面 的养 生和开 放交 通，应符 合JTG F40 的 规定。8.5 施工质 量管 理与 检查 验收 8.5.1 厂拌热 再生 新料 路面 施工 质量管 理应 符 合 JTG F40 的规定。8.5.2 施工过 程 对RAP 材料 检查 应符合 表12 的 要求。表12 RAP 材料 检验 要求 及 频率 检查项目 检测频度 质量要求或允许偏差 高速、一级公路 其他等级公路 高速、一级公路 其他等级公路 RAP 含水量 每日 1 次 每 2 日1 次 3%3%RAP 毛体积密度 每 3000 吨 RAP 1 次 每 5000 吨 RAP 1 次 实测 实测 R A P 料级配 0.0 7 5 mm 每日 1 次 每 2 3 日 1 次 2%3%0.075 mm 以上筛孔通过百分率 每日 1 次 每 2 3 日 1 次 6%8%8.5.3 施工过 程对 混合 材料 检查 应符合 表 13 的 要求。DB13/T 2945 2019 13 表 13 混 合料 检验 质量 要 求及频 率 检查项目 检测频度 质量要求或允许偏差 高速、一级公路 其他等级公路 混合料外观 随时 观察集料粗细、离析色泽、冒烟、有无花白料、油团等。马歇尔试验：孔隙率、稳定度、流值 每台拌和机每天 1 2 次 符合表 14 规定 矿料级配（筛孔）0.075 mm 逐盘在线检测 2%2.3 6 mm 5%4.7 5 mm 6%0.075 mm 每台拌和机每天 1 2 次，取平 均值 2%2%2.3 6 mm 5%6%4.7 5 mm 6%7%油石比 逐盘在线监测 0.3%逐盘检查，每天汇总 1 次取平 均值 0.1%每台拌和机每天 1 2 次，取平 均值 0.3%0.4%均匀性检验 每 5 公里混合料检验1 次,当料源与拌和工艺发生改变时检验 符合表 11 规定 8.5.4 再生沥 青混 合料 的马 歇尔 试验技 术要 求应 符合 表 14 规定。采用 其他 设计 方法 时应参 照马 歇尔设计方 法进 行检 验，满足 要求方 可使 用。表 14 再 生沥 青混 合料 马 歇尔试 验技 术标 准 试验指标 单位 技术标准 击实次数（双面）次 75 试件尺寸 mm 101.6 mm 63.5 mm 空隙率 VV%3 5 稳定度 MS 不小于 KN 9 流值 FL mm 2 4 矿料间隙率 VMA/%相应于以下公称最大粒径（mm）的最小 VMA 及VFA 技术要求/%19 16 13.2 9.5 13 13.5 14 15 沥青饱和度 VFM/%65 75 75 85 8.5.5 针对厂 拌热 再生 沥青 混合 料的具 体特 点，质量 检验 更应加 强生 产和 施工 的温 度检验、再 生混 合料的水 稳性 检验、再 生混 合料的 低温 性检 验，以及 再生混 合料 的压 实度 和空 隙率检 验。8.6 质量管 理信 息系 统 有条件 时应 建立 厂拌 热再 生沥青 混合 料质 量管 理信 息系统，对RAP 料的 铣刨、堆放 试验 检测 及厂拌热再 生沥 青混 合料 的生 产、应 用进 行科 学管 理。DB13/T 29452019 14 9 环境保 护 9.1 旧料 堆 放时 应进 行堆 放地 设计，注意 遮挡 覆盖，避 免污染 环境。9.2 生产 过 程中 产生 的有 害气 体及粉尘，及时 净化 处理。9.3 拌和站 等施 工 地 点应 检测 有害气 体的 排放 量，并符 合GB 16297 规定。9.4 拌和站 对 周 围环 境排 放噪 声应符 合 GB 12523 的 排 放 标准。9.5 饮用 水源 地保 护区 内不 得 设置沥 青混 合料 拌和 站，不得堆 放旧 沥青 混合 料。_
