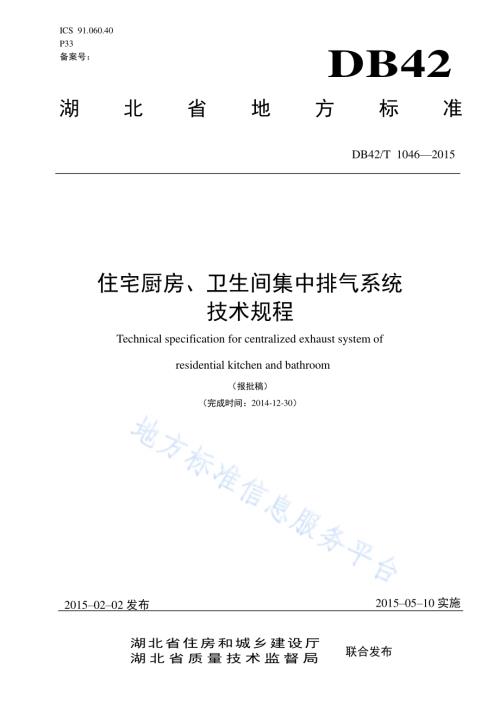

DB42/T 1046 2015 1 ICS 91.060.40 P33 备案号：DB42 湖北省 地 方 标 准 DB42/T 1046 2015 住宅厨房、卫生间 集中排气 系统 技术规程 Technical specification for centralized exhaust system of residential kitchen and bathroom（报批 稿）（完成 时间：2014-12-30）2015 02 02 发布 2015 05 10 实施 湖 北 省 住 房 和 城 乡 建 设 厅 湖 北 省 质 量 技 术 监 督 局 联合发布 DB42/T 1046 2015 目 次 前 言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 总则.2 5 材料.2 5.1 排气管道原材料.2 5.2 排气管道.3 5.3 排油烟气防火止回阀.4 5.4 屋顶风帽.5 6 设计.5 7 施工.6 7.1 一般规定.6 7.2 安装.7 8 质量检查与验收.7 8.1 一般规定.7 8.2 主控项目.7 8.3 一般项目.8 附录 A（规范性附录）住宅厨卫集中排气系统检验批质量验收记录表.9 附录 B（规范性附录）住宅工程厨卫排气管道复检项目.10 附录 C（规范性附录）排气管道管体壁厚检验方法.11 用词用语说明.12 参考文献.13 DB42/T 1046 2015 III 前 言 本规程按照 GB/T 1.12009标准化工作导则 第 1部分：标准的结构和编写给出的规则起草。本规程由武汉理工大学提出。本规程由湖北省住房和城乡建设厅归口管理。本规程主编单位：武汉理工大学、湖北玖能高新科技有限公司。本规程参编单位：湖北凯欣环保科技有限公司、武汉南方人科技发展有限公司、江苏建环工程技术研究院有限公司。本规程主要编写人：杨新亚、吕萨、王荣平、潘传祥、徐军、王芳。DB42/T 1046 2015 1 住 宅厨房、卫生间 集中排 气系统技 术规程 1 范围 本规程规定了住宅厨房、卫生间集中排气系统中的材料、设计、施工以及质量检查与验收。本规程适用于湖北省行政区域内的住宅厨房、卫生间集中排气系统。本规程不适用于燃气、燃油热水器及户式燃油采暖锅炉等设备排放的有毒、有害气体的排气道工程。2 规范 性引 用文 件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 175 通用硅酸盐水泥 GB 8076 混凝土外加剂 GB 20472 硫铝酸盐水泥 GB/T 15231 玻璃纤维增强水泥性能试验方法 GB/T 17428 通风管道耐火试验方法 GA/T 798 排油烟气防火止回阀 JC/T 841 耐碱玻璃纤维网布 JC/T 854 玻璃纤维增强水泥排气管道 JG/T l94 住宅厨房、卫生间排气道 JG/T 258 非金属及复合风管 JGJ 51 轻骨料混凝土技术规程 JGJ 52 普通混凝土用砂、石质量及检验方法标准 JGJ 63 混凝土用水标准 JGJ/T 309 建筑通风效果测试与评价标准 3 术 语和 定义 JG/T 1942006和GA/T 7982008界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了JG/T 1942006和GA/T 7982008中的某些术语和定义。3.1 住宅厨 房、卫生 间集 中排 气系统 centralized exhaust system of residential kitchen and bathroom 由抽油烟机或排气扇、防烟气回流构造、排气管道、防火止回阀、屋顶风帽组成，是将住宅厨房、卫生间污浊空气集中到屋面高空排放，具有降低住宅室内环境污染危害的工程部品。3.2 排油烟 气防 火止 回阀 vapor exhaust&fire check damper 安装在厨房抽油烟机或卫生间排气扇的风机后端至具有一定耐火等级的共用排气管道进口处，风机DB42/T 1046 2015 2 工作时呈开启状态(排出废气)，风机不工作时处于自然关闭状态(防止废气回流)，屋内或共用风道内环境温度达到规定值时可自动关闭，并在规定时间内能满足耐火性能要求，起隔烟阻火作用的阀门。GA/T 7982008,定义3.1 3.3 排气管 道 ventilating duct 用于排除厨房油烟或卫生间浊气的管道制品，具有一定耐火性能和防烟气回流功能，简称烟道，是住宅厨房、卫生间集中排气系统的基本组成部分。3.4 屋顶风 帽 roof hood 安装在屋顶烟道上排油烟、气的防雨导向装置。3.5 进气口 exhaust inlet 排气管道制品的进烟气口。JG/T 1942006，定义 3.2 3.6 导流管 guideing duct 位于排气管道内且安装在进气口处用以引导气流向上排放的短管。3.7 公称动 作温 度 nominal operating temperature 按使用环境条件，将感温元件规定在一个确定值下能动作的温度，即防火阀门起防火功能作用的起始温度。4 总则 4.1 为规范湖北省住宅厨房、卫生间集中排气系统的生产、设计、施工及验收管理，防范排气管道内的火灾隐患，消除空筒式排气管道的防火止回阀被油污粘住、开启失灵后出现的串烟、串火问题，贯彻执行环保、消防相关技术经济政策，做到系统技术先进、质量可靠、安全适用，制定本规程。4.2 本规程适用于湖北省行政区域内的住宅厨房、卫生间集中排气系统的产品质量、设计、施工及验收，不适用于燃气、燃油热水器及户式燃油采暖锅炉等设备排放的有毒、有害气体的排气道工程。4.3 住宅厨房、卫生间集中排气系统的产品质量、设计、施工及验收，除应符合本规程外，尚应符合国家和本省现行有关标准的规定。5 材料 5.1 排 气 管道 原材 料 5.1.1 钢丝网增强水泥排气管道制品采用的水泥应符合国家现行标准通用硅酸盐水泥GB 175 的规定。增强材料应使用镀锌钢丝网及 b4 钢筋，镀锌钢丝网公称丝径不得小于0.50.9 mm，镀锌钢丝网网眼尺寸宜为10 mm10 mm且不得大于19.05 mm19.05 mm。DB42/T 1046 2015 3 5.1.2 玻璃纤维增强水泥排气管道采用的水泥应使用硫铝酸盐水泥GB 20472 规定的快硬硫铝酸盐水泥或低碱度硫铝酸盐水泥为原材料。增强材料应使用耐碱玻璃纤维网布JC/T 841 中规定的耐碱玻璃纤维网布。5.1.3 允许采用耐腐蚀、耐老化、耐潮湿并符合防火及环保规定的其他轻质建材。5.1.4 排气管道制品所用水应符合混凝土用水标准JGJ 63 的规定。5.1.5 排气管道制品所用外加剂应符合混凝土外加剂GB 8076的规定，且不得使用泡沫剂。5.1.6 排气管道制品所用骨料应符合轻骨料混凝土技术标准JGJ 51和普通混凝土用砂、石质量及检验方法标准JGJ 52的规定，其粒径应不大于5 mm。5.2 排气 管道 5.2.1 排气管道除设置防火止回阀及导流装置外，尚应在管道内设置有防烟气回流、消除管道内气体涡流及空气阻滞幕的功能构造。结构相同的排气管道定型标准产品，应由检测机构按照国家现行标准 非金属及复合风管JG/T 258 或建筑通风效果测试与评价标准JGJ/T 309中的通风性能测试方法，对该构造产品进行通风性能的检验并通过省级以上鉴定或评估，方可作为批量排气管道定型标准产品进入我省工程设计和施工中应用。5.2.2 为保证排气管道的质量稳定性，排气管道宜采用机械化生产制作。5.2.3 外观质量 5.2.3.1 所有排气管道应在外壁进气口下部的显著位置标注产品商标或制造商单位名称。5.2.3.2 排气管道管体壁厚应15 mm，且其内外表面应平整，无麻面、蜂窝、孔洞；不得有裸露钢丝。5.2.3.3 排气管道管体不得有裂纹，内壁交界处应有加强筋或倒角，预留导风口应通畅。5.2.3.4 排气管道端面应平整无飞边，且与管体外壁面垂直。5.2.3.5 有下列情况的排气管道允许修补：a)每侧壁面的麻面、蜂窝不超过两处，每处面积不超过 0.01 m2；b)端面碰损，烟道外壁损坏纵深度不超过 50 mm，宽度不超过100 mm。5.2.4 尺寸与形位允许偏差 排气管道制品尺寸与形位允许偏差应符合表5.2.4 要求。表 5.2.4 尺寸 与 形位 允许 偏差（mm）项目 长度 垂直度 横截面外廓公差 端面对角线差 外表面平整度 尺寸与 形位 允许 偏差 0，9 1：400+2，3 7 7 注：垂直度系指排气管道管体外壁面相对于管体端面而言。5.2.5 物理力学性能 排气管道制品物理力学性能应符合表5.2.5 规定。表5.2.5 物理 力学 性能 项目 计量单位 指标 垂直承载力 kN 90 抗柔性冲击 10 kg沙袋，由1m高度自由落下，在烟道大面中央同一位置冲击5次，不开裂。抗弯强度 MPa 10，仅限于玻璃纤维增强水泥排气管道。耐火性能 依据国家现行标准通风管道耐火试验方法（GB/T 17428）型式检验，耐火极限1.00 h。DB42/T 1046 2015 4 5.3 排油 烟气 防火 止回 阀 5.3.1 排油烟气防火止回阀除感温元件以外的所有零部件应采用具有耐火、耐腐蚀、抗老化性能的金属材料制作。其外观质量应符合下列要求。5.3.1.1 防火止回阀的各零部件表面应平整，不得有裂隙、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。5.3.1.2 防火止回阀的各零部件表面应有防腐、防锈性能，经处理后的表面应光滑、平整，不得有起泡、剥落、开裂以及漏漆、流痕、皱纹等缺陷。5.3.2 用于厨房排气管道的防火止回阀应配置导流管，该导流短管的上端排气口水平高度应不低于阀门进气口上沿水平高度。5.3.3 排油烟气防火止回阀性能质量应符合国家现行标准排油烟气防火止回阀GA/T 798 的要求。5.3.3.1 厨房用防火止回阀在开启压力为 80 Pa 时，阀片应能达到完全开启，最大开启角度不小于 60，卫生间用防火止回阀在开启压力为 25 Pa时，阀片开启角度应不小于最大开启角度的 90%。5.3.3.2 防火止回阀应具备复位功能，其操作应方便、可靠、便于拆卸、清洗。5.3.3.3 感温控制元件应采用能使其多次重复动作的材料及工艺技术制作，应具备控制其自动关闭的功能。厨房用排气管道上的防火止回阀感温元件的公称动作温度为 150；卫生间用排气管道上的防火止回阀感温元件的公称动作温度为 70。5.3.3.4 耐腐蚀性：经过5个周期，共 120 h的盐雾腐蚀试验后，防火止回阀及各零部件均应不出现明显腐蚀损坏，止回阀标志牌的标示应清晰可识，阀片的启、闭动作应灵活、可靠。5.3.3.5 环境温度下的漏风量：在环境温度下，防火止回阀处于止回状态，阀片前后保持 150 Pa15 Pa 的负压差，其单位面积上的漏风量(标准状态)应不大 500 m3/(m2h)。5.3.4 排油烟气防火止回阀耐火性能应符合下列要求。5.3.4.1 耐火试验开始后 1 min内，防火止回阀应达到温控关闭状态。5.3.4.2 防火止回阀的耐火性能时间应不小于1.00 h。5.3.4.3 在规定的耐火时间内，使处于开启状态下的温控关闭状态的止回阀叶片两侧保持 300 Pa15 Pa 的正压差，其单位面积上的漏风量(标准状态)应不大于 700 m3/(m2h)。说明：1排气道；2排油烟气防火止回阀；3导流短管；4防火止回阀进气口上沿；5导流短管的上端排气口；6烟道管壁；7进气口；8防火止回阀的插接抽油烟机软管的接口。图1 防火 止回 阀配 置的 导 流短管 示意 图 DB42/T 1046 2015 5 5.3.5 防火止回阀宜每半年清洗一次。5.4 屋顶 风帽 5.4.1 屋顶风帽分混凝土整体现浇和金属制品两大类。5.4.2 混凝土整体现浇屋顶风帽宜采用C20细石混凝土，板厚30 mm，内加 b6150双向钢筋现浇。风帽应设置防护设施，以防止异物从风帽口落入排气管道内。5.4.3 金属类屋顶风帽性能质量应符合下列要求：5.4.3.1 风帽标牌应牢固，标识应清晰。5.4.3.2 风帽各部件的表面应作防锈、防腐处理，经处理后的表面应光滑平整，不允许有裂纹、压坑及明显的凹凸、毛刺、孔洞等缺陷。6 设计 6.1 排气管道应竖向设计布置在住宅室内，根据住宅建筑的使用要求和建筑平面布置确定其位置，并应符合厨房炊事流程和卫生间的使用要求，应至少有一边紧贴墙体。6.2 应根据楼层、层高及使用要求合理选用防止各层回流的排气管道定型产品。排气管道接口部位应安装防火止回阀，厨房用防火止回阀接口直径应大于 150mm，卫生间用防火止回阀接口直径应大于 80mm。排气系统各功能部件应配套，保证系统的完整性（示例见图2所示）。6.3 设计和施工时不得选用管道产品自身缺少防回流构造的空筒式排气管道。6.4 严禁厨房和卫生间共用同一排气系统，同一层内厨房排气道管体应单独设置，不应将同一层内两个厨房的排气管道接入同一个排气管道管体内。套内毗连卫生间可共用同一个排气管道管体。6.5 燃气热水器的排气管不得接入住宅厨房或卫生间排气管道内。其他管线禁止穿越住宅厨房和卫生间排气管道。6.6 排气管道产品的断面尺寸应合理定型确定并经过通风性能检测和省级以上鉴定或评估，楼板预留孔洞尺寸应比产品断面尺寸大50 mm70 mm。排气管道与楼板交接处应有承托措施。6.7 排气管道管体的防火止回阀进烟口宜正对灶台方向，排气管道应竖直向上布置。6.8 厨房烟气管道与抽油烟机之间应设计安装排油烟气的防火止回阀，卫生间排气管道与排风扇之间应设计安装排气的防火止回阀。说明：1厨房排气道；2卫生间排气道；3上进气口防火止回阀；4下进气口防火止回阀；5出屋面风帽；6厨房抽油烟机；7卫生间排风扇；H室内地面标高。图 2 厨房、卫 生间 排气 道安装 示意 图 DB42/T 1046 2015 6 6.9 竖向排气管道屋顶风帽的安装高度不应低于相邻建筑砌筑体。上人的屋面，管道出口底部高出屋面的高度应不小于2 m，且不得低于女儿墙高度；当周围4 m之内有门窗时，应高出门窗上皮0.6 m。不上人屋面，排气管道出屋面高度不应小于0.6 m，且不得低于女儿墙的高度。6.10 坡屋面管道排气口伸出高度应符合下列规定：6.10.1 排气管道、通风道中心线距屋脊小于1.50 m时，应高出屋脊0.60 m；6.10.2 排气管道、通风道中心线距屋脊1.50 m3.00 m时，应高于屋脊，且伸出屋面高度不得小于0.60 m；6.10.3 排气管道、通风道中心线距屋脊大于3 m时，其顶部与屋脊的连线的水平夹角不应大于10，且伸出屋面高度不得小于0.60 m。6.10.4 排气管道穿过避难层时，该段排气管道外壁需砌筑耐火极限不低于2.00 h的砌体将排烟气道与避难区分隔，该位置楼板应做结构增强承载处理。6.11 屋面风帽的安装高度超过避雷带时，必须与避雷带进行连接。6.12 排气管道与墙体交接处应有防开裂措施，应设置双层网孔尺寸为10 mm10 mm的耐碱玻璃纤维网布，且与管道和墙面两边分别搭接的宽度不小于200 mm。排气管道与墙面之间的位于地面以上300 mm以内部分的垂直夹角间隙应用防水油膏沿垂直方向嵌缝填实。排气管道与地面之间的缝隙应做整体防水。7 施工 7.1 一般 规定 7.1.1 住宅厨房、卫生间集中排气系统工程安装前，施工单位应根据工程图纸和现行国家标准编制施工方案并进行技术交底，其内容应包括排气管道、防火止回阀等的准备工序、安装施工方法、质量标准以及安全措施等内容。7.1.2 住宅厨房、卫生间集中排气系统工程施工前应具备下列条件：7.1.2.1 施工图纸及其它技术文件齐全，并通过审查和设计交底；7.1.2.2 施工方案已经批准，并进行了技术交底；7.1.2.3 材料、施工队伍、设备等已准备就绪，现场环境已具备正常施工条件；7.1.2.4 监理单位、施工单位应对产品外观质量、出厂资料、合格证、各项型式检验报告和进场复检记录进行检查，检查合格、齐全并符合本规程要求；7.1.2.5 施工用机具应符合相关标准的要求。挂钩、支撑的组件圆钢与扁钢之间采用双面角焊焊接成型，挂钩为备选挂件，挂梯顶部挂钩及连接方式可根据工程实际情况单独设计，严禁使用螺纹钢。7.1.3 在住宅建筑施工过程中，应按设计要求，楼板预留孔洞尺寸应比产品断面尺寸大 50 mm70 mm。亦可选用替代洞口预留、吊模、楼板灌缝、防水处理”等多功能作用的防水承托结构件。防水承托结构件应在土建施工时现场预埋浇筑。7.1.4 排气管道施工安装应在土建主体工程完毕之后，在隔墙施工、墙面顶棚粉刷等室内装饰前且楼板预留洞拆模后由下向上逐层安装。7.1.5 卫生间排气管道管体与墙体连接部位应做好防水，同时应确保卫生间整体防水闭合。7.1.6 出屋面排气管道施工安装应在屋面保温隔热层、防水层施工前进行。7.1.7 安装排气管道前，应检查楼板预留孔及排气管道的安装方向位置，弹出中心线，然后在排气管道垂直面两侧也弹出中心线。7.1.8 排气管道装运过程中，以二点托底搬运。成品验收后应在平坦场地上整齐堆放，堆放高度不超过1.8 m。在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。7.1.9 施工过程中，当环境温度连续 5天日平均气温稳定低于 5 时，应严格遵循冬期施工的有关规范的要求。DB42/T 1046 2015 7 7.2 安装 7.2.1 排气管道安装前，应检查预留孔是否符合要求，是否垂直对中，并清除孔洞四周毛边。7.2.2 排气管道应自下而上逐层安装，排气管道对接准确，不得错位。7.2.3 首层安装时，地面必须用 1:2水泥砂浆找平。保证排气管道底部密封，不得漏气。7.2.4 排气管道就位时应对准中心线，周边有木楔固定，挂线校直，上下排气管道结合面满涂沥青防水密封胶，再支底模，用 C20细石混凝土分二次将预留孔的缝隙浇捣密实并捣成高于楼板面 50 mm的防水翻边。7.2.5 防火止回阀应安装在烟道外部，止回阀与排气管道接口处应确保牢固、平整、密封、不漏气。厨房、卫生间设有吊顶时，应留有操作孔(检修孔)，便于防火止回阀脱卸、清洗、复位、更换。7.2.6 排气系统施工时，禁止在排气管道上打孔。7.2.7 屋顶风帽安装 7.2.7.1 应符合下列要求：1.检查风帽安装基座的位置、尺寸和高度等应符合设计要求。2.在风帽基座的上平面放置 25 mm25 mm 钢板网，用 1:2水泥砂浆抹平。7.2.7.2 使用正投影法校正风帽中心线与基座中心线保持一致。7.2.7.3 采用膨胀螺栓连接或者采用钢筋由风帽顶部至基座贯穿连接的方式将风帽固定在基座上。7.2.7.4 风帽靠墙安装时，与墙体之间的缝隙应采取防水保温处理。8 质 量检 查与 验收 8.1 一般 规定 8.1.1 集中排气系统工程质量验收时，应检查下列文件及资料：8.1.1.1 与排气系统相关的设计文件；8.1.1.2 专项施工方案和技术交底记录；8.1.1.3 排气管道、防火止回阀等主要材料的产品合格证、产品性能型式检验报告、见证取样单、进场相关复检报告；8.1.1.4 湖北省住宅厨卫集中排气系统检验批质量验收记录表(附录 A)。8.1.2 检验批按每500户为一检验批，不足500户也为一检验批。8.1.3 检验批的合格判定应符合下列规定：8.1.3.1 检验批应按主控项目和一般项目验收；8.1.3.2 主控项目应全部合格；8.1.3.3 一般项目应合格；当采用计数检验时，至少应有 80%以上的检查点合格，且其余检查点不得有严重缺陷；8.1.3.4 应有完整的施工操作依据和质量验收记录。8.1.4 住宅厨房、卫生间集中排气系统工程质量验收应按本规程附录 A 的要求填写验收记录。排气管道的性能应按本规程附录B的要求进行复检。8.2 主控 项目 8.2.1 排气管道进场时应检查有效期内型式检验报告，并按照本规程附录 B（规范性附录）湖北省住宅工程厨卫排气管道复检项目的要求对外观质量、壁厚、垂直承载力、抗柔性冲击性能等进行工程复检；按附录C进行现场钻孔检测壁厚。工程复检为见证取样送检，复检结果应符合相应国家标准和本规程的规定；复检及现场检测不合格的产品不得用于施工，应责令退场并另行更换合格厂家的产品。DB42/T 1046 2015 8 8.2.1.1 检验方法：观察、核查质量证明文件（含有效期内型式检验报告）及进场复检报告。8.2.1.2 工程复检批次数量：按同一生产企业、相同原材料、相同规格的排气管道，每500根抽检一次，不足500根也应抽检一次。8.2.2 防火止回阀进场时应对标志、外观、型式检验报告等进行检查。型式检验报告的检验结果应符合国家现行标准排油烟气防火止回阀GA/T 798的规定。排油烟机正常工作时，阀门能正常开启。检验方法：观察、核查质量证明文件（含有效期内型式检验报告）。8.2.3 排气管道及防火止回阀安装施工质量符合以下要求：8.2.3.1 排气管道及防火止回阀的品种、规格应符合设计和相关标准要求；8.2.3.2 排气管道自下而上逐层安装应符合本规程第 7.2项所有规定；8.2.3.3 防火止回阀安装应符合本规程第 7.2.5条规定。检查方法：观察、尺量检查；检查施工安装记录。8.2.4 排气系统各层之间不相互串烟、串气和倒灌。检查方法：核对该定型排气管道产品通风性能检验报告及其授权使用书，该通风性能检验报告内应有对管道内防回流构造的描述，且检验报告中的系统结构尺寸与现场实际安装的系统结构尺寸应一致。允许不是直接生产销售商的检测报告，但是检测报告的排气管道产品结构形式和技术要求需和供货排气管道产品一致，并由报告委托单位或受检单位出具授权使用书给排气管道的直接生产销售商方可进入工程使用。8.3 一般 项目 8.3.1 排气管道施工安装应垂直地面。垂直度偏差不大于 5 mm。检查方法：2 m 靠尺尺量检查。8.3.2 排气管道外立面应用耐碱玻纤网布增强水泥砂浆粉刷，粉刷应均匀平整，厚度为 18 mm，允许偏差为3 mm。检查方法：观察、尺量检查。8.3.3 排气管道外立面与墙立面的缝隙处理应用玻纤增强水泥砂浆粉刷，粉刷层的厚度不大于 10 mm。8.3.3 排气管道施工安装的上下层管道连接处中心线与轴线偏差不大于 5 mm。检查方法：观察、尺量检查。DB42/T 1046 2015 9 附录A（规范 性附 录）住宅厨 卫集 中排 气系 统检 验批质 量验 收记 录表 表 A.1 给出了住宅厨卫集中排气系统检验批质量验收记录表。表A.1 住 宅厨 卫 集 中排 气 系统检 验批 质量 验收 记录 表 工程名称 楼栋名称或编号 施工单位 项目负责人 施工班组长 分包单位 分包负责人 施工班组长 质量验收项目 判 定 标 准 施工单位检查评定记录 监理（建设）方验收记录 主控项目 1排气管道外观质量、尺寸与形位允许偏差，垂直承载力、抗柔性冲击性能的型式检验报告复印件，并核对原件。检验排气管道内部结构。缺少任一有效型式检验合格报告，即视为不合格。排烟气管道内应设置有不依赖于防火止回阀的防回流功能构造。检查实际安装的排气管道结构是否与设计相一致。合格 不合格 合格 不合格 2外观质量、壁厚、垂直承载力、抗柔性冲击性能、抗弯强度等的进场见证复检报告。依据住宅厨房、卫生间排气道JG/T l94等标准进行见证复检。壁厚依据附录C进行见证复检。合格 不合格 合格 不合格 3排气管道耐火性能型式检验报告复印件。核对原件并登录中国消防产品信息网查询验证真伪。依据国家现行标准通风管道耐火试验方法GB/T 17428进行型式检验。耐火极限1.00 h。合格 不合格 合格 不合格 4排气管道通风性能检验报告及其授权使用书复印件，并核对授权使用书原件。缺少任一有效报告和授权使用书，即视为不合格。合格 不合格 合格 不合格 5防火止回阀型式检验报告复印件，并登录中国消防产品信息网查询验证真伪。依据GA/T 798进行型式检验。检验报告中的阀门图样应是附带有导流短管的产品，检查实际安装的阀门结构是否与设计相一致。合格 不合格 合格 不合格 6防火止回阀环境温度下关闭可靠性 10次关闭操作中，防火止回阀应能从开启位置灵活可靠地关闭，各零部件应无明显变形、磨损及其它影响其密封性能的损伤。合格 不合格 合格 不合格 7 现场钻孔检测排气管道壁厚 最小值15 mm 依据附录C进行检测，三件中任一检验孔壁厚不符合要求，即视为该批次壁厚不合格。合格 不合格 合格 不合格 8安装施工质量 符合本规程第7.2项规定。检查方法：观察、尺量检查；检查施工安装记录。合格 不合格 合格 不合格 一般项目 1排气管道承托 楼层承托与设计要求一致。合格 不合格 合格 不合格 2管体与墙面接缝 搭接处用玻纤增强水泥砂浆粉刷密封。合格 不合格 合格 不合格 3实测项目 允许偏差 实 测 值 3.1 安装垂直度 5mm 3.2 上下层排气管道连接处中心轴线偏差 5mm 3.3 外壁挂网粉刷厚度18mm 3mm 实测 点，其中合格 点，不合格 点，合格率%。施工单位检查 评定结果 项目专业质量检查员：项目专业质量（技术）负责人：年 月 日 监理建设单位 验收结论 监理工程师（建设单位项目技术负责人）：年 月 日 DB42/T 1046 2015 10 附录 B（规范 性附 录）住宅工 程厨 卫排 气管 道复 检项目 B.1 住宅工程厨卫排气管道的复检项目应按表B.1所列项目进行。表B.1 住宅 工程 厨卫排 气管 道复 检项 目 序号 住宅厨卫排气管道类别 复试项目 1 钢丝网增强水泥排气管道 外观质量、壁厚、垂直承载力、抗柔性冲击性能 2 玻璃纤维增强水泥排气管道 外观质量、壁厚、垂直承载力、抗柔性冲击性能、抗弯强度 3 其他材料制作的排气管道 外观质量、壁厚、垂直承载力、抗柔性冲击性能 B.2 排气管道制品的性能检验应按国家现行标准住宅厨房、卫生间排气道JG/T l94规定执行。B.3 玻璃纤维增强水泥排气管道制品的性能检验按国家现行标准玻璃纤维增强水泥排气管道JC/T 854或住宅厨房、卫生间排气道JG/T l94的规定执行。抗弯强度检验依据国家现行标准玻璃纤维增强水泥排气管道JC/T 854要求，按国家现行标准玻璃纤维增强水泥性能试验方法GB/T 15231规定执行，其抗弯强度应不低于10 MPa。B.4 排气管道管体壁厚的检测方法按照本规程附录C（规范性附录）排气管道管体壁厚检验方法的规定执行，其壁厚应15 mm。DB42/T 1046 2015 11 附录 C（规范 性附 录）排气管 道管体 壁 厚检 验方法 C.1 本方法适用于检验住宅工程厨卫排气管道管壁厚度是否符合产品质量要求。C.2 钻孔检验抽检数量：同一批次，随机抽取三件为一组。C.3 排气管道管壁厚度检测：按照下列方法进行：1.排气管道端面管壁厚度：用精度为1 mm的钢直尺，在垂直于排气管道表面的方向上量取排气管道端面的管壁厚度，精确到1 mm；2.排气管道管体厚度：采用钻孔方法进行，在排气管道制品管壁的4个面中，任选相邻的两面，每面用电钻在管壁中部垂直壁面上钻三个直径为20 mm的检验孔，第一孔位于壁面中心垂直线上，其余二孔在中心垂直线上与第一孔上下相距300 mm500 mm；用精度为1 mm的钢直尺在垂直于排气管道表面的方向上量取检验孔的壁厚，精确到1 mm。C.4 结果判定 1.排气管道端面管壁厚度应符合本规程第5.2.3.2条要求，三件样品中有一件不符合要求，应再随机抽取5件进行检验，任一检验端面管壁厚度不符合本规程第5.2.3.2条要求即视为该批次壁厚不合格。2.排气管道管体厚度，三件样品共钻检验孔18个，如果其中任一检验孔壁厚不符合本规程第5.2.3.2条要求，应再随机抽取5件进行钻孔检验，五件中任一检验孔壁厚不符合本规程第5.2.3.2条要求即视为该批次壁厚不合格。说明：W宽；L长。图3 排气 管道 管体 壁厚 钻孔检 验示 意图 DB42/T 1046 2015 12 用词用 语说 明 1.为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下:1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”。2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”。3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”。4）表示有选择，在一定条件下可以这样做的，采用“可”。2.条文中指明必须按其他有关标准执行的写法为“应符合的规定”或“应按执行”。DB42/T 1046 2015 13 参 考 文 献 1.GB 1752007 通用硅酸盐水泥 2.GB 1499.22007 钢筋混凝土用钢 第 2部分:热轧带肋钢筋 3.GB 80762008 混凝土外加剂 4.GB 137882008 冷轧带肋钢筋 5.GB/T 152312008 玻璃纤维增强水泥性能试验方法 6.GB/T 174282009 通风管道耐火试验方法 7.GB 204722006 硫铝酸盐水泥 8.GB 500162014 建筑设计防火规范 9.GB 500962005 住宅设计规范 10.GB 503682005 住宅建筑规范 11.GB 503002013 建筑工程施工质量验收统一标准 12.GB 503522005 民用建筑设计通则 13.GB 507362012 民用建筑供暖通风与空气调节设计规范 14.GA/T 7982008 排油烟气防火止回阀 15.JC/T 8412007 耐碱玻璃纤维网布 16.JC/T 8542008 玻璃纤维增强水泥排气管道 17.JG/T l942006 住宅厨房、卫生间排气道 18.JG/T 2582009 非金属及复合风管 19.JGJ 512002 轻骨料混凝土技术标准 20.JGJ 522006 普通混凝土用砂、石质量及检验方法标准 21.JGJ 632006 混凝土用水标准 22.JGJ/T 3092013 建筑通风效果测试与评价标准
