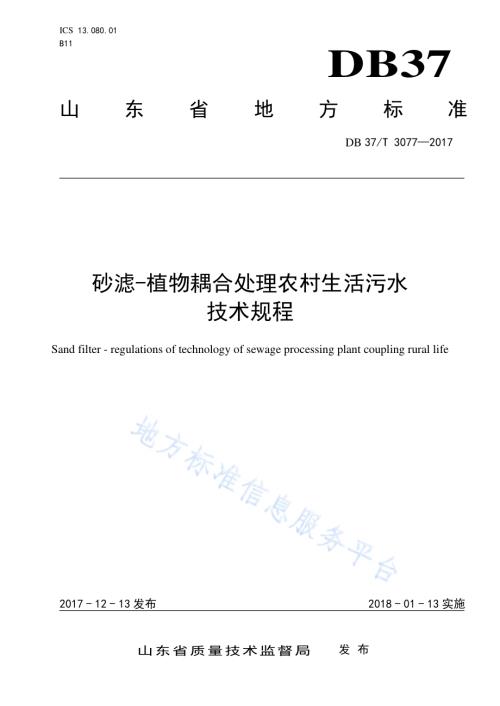

ICS 13.080.01 B11 DB37 山东省地方标准 DB 37/T 30772017 砂滤-植物 耦合处理 农村生活 污水 技术规程 Sand filter-regulations of technology of sewage processing plant coupling rural life 2017-12-13 发布 2018-01-13 实施 山东省质量技术监督局 发布 DB37/T 30772017 前 言 本标准 按GB/T1.1-2009给 出的规 则起 草。本标准 由山 东省 农业 厅提 出。本标准 由山 东省 农业 标准 化技术 委员 会归 口。本标准 起草 单位：山 东省 农业科 学院 农业 资源 与环 境研究 所、农 业部 黄淮 海平 原 农业 环境 重点实验室、山 东省 农业 面源 污染 防控重 点实 验室。本标准 主要 起草 人：王艳 芹、付 龙云、姚 利、袁长 波、杨 光、赵自 超、张柏 松、李 彦。本标准 为首 次发 布。I DB37/T 30772017 砂滤-植物耦 合处理 农村生 活污水技 术规程 1 范围 本标准 规定了 砂滤-植物 耦 合工艺 处理农 村生 活污水 技术规 程的术 语和 定义、技术要 求、工 艺设 计和运行 管理。本标准 适用 于山 东省 农村 村级规 模有 管网 的生 活污 水的处 理。2 规范性 引用 文件 下 列 文件 对于 本文 件的 应用 是 必不 可少 的。凡是 注日 期 的引 用文 件，仅所 注日 期 的版 本适 用于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5084 农 田灌 溉水 质标准 GB 7959 粪 便无 害化 卫生要 求 GB 8978 污 水综 合排 放标准 GB 18918 城镇 污水 处理 厂污染 物排 放标 准 GB 50014 室外 排水 设计 规范 GB 50052 供配 电系 统设 计规范 GB 50054 低压 配电 设计 规范 HJ 574 农 村生 活污 染控 制技术 规范 HJ 2005 人工 湿地 污水 处 理工程 技术 规范 HJ/T 91 地表 水和 污水 监 测技术 规范 CJJ 124 镇（乡）村 排水工 程 技术 规程 CJJ/T 54 污水 自然 处理 工程技 术规 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 村级规 模 指规模 为山 东省 农村 自然 村。3.2 生活污 水 指农村 居民 在日 常活 动中 排放的 污水，包 括炊 事、洗衣、洗浴 以及 家庭 圈养 畜禽等 产生 的污 水。3.3 集水池 指用于 汇集、储 存和 均衡 废水的 水质 水量 的 水池。3.4 沉淀池 1 DB37/T 30772017 利用重 力作 用沉 淀去 除水 中悬浮 物的 一种 预 处理 构 筑物。3.5 调节池 一种均 衡水 量和 水质 的预 处理构 筑物。3.6 砂生物 滤池 一 种 结构 简单 的生 活污 水处 理 构筑 物，生活 污水 由上 部 进水 管进 入，通过 布水 管 均匀 流入 砂生物滤池，砂 生物 滤池 内部 有三 层填料，上 下两 层为 卵石，分别 起到 均匀 布水 和排 水的作 用，中间 层为 黄 沙，与生活 污水 接触 去除 污水 中污染 物。3.7 植物净 化池 一种利 用植 物去 除生 活污 水中氮 磷的 构筑 物。3.8 消毒 是 指 杀灭 污水 中有 害病 原微 生 物的 水处 理过 程；常用 液 氯、漂白 粉、含氯 消毒 药 片、臭氧 和紫外等消毒技 术。4 设计水 量与 设计 水质 4.1 设计水 量 设计水 量应根 据所 纳农户 实际产 生的废 水水 量确定。在无 实测数 据时，应参 考山东 省各地 水 资 源公报的 用水指 标乘以 折算 系数得 到的排 水量；也可 参考相 似工程 或参考 当地 类似生 活污水 处理工 程 经验。（限定 设计 水量 范围）4.2 设计水 质 4.2.1 黑水需 经化 粪池 或沼 气池 无害化 处理，处 理后 水质 应符 合 GB7959 的要 求。4.2.2 农村生 活污 水设 计水 质应 以实测 值为 准。无实 测数 据时，灰 水可 按本 规程表1 取 值。4.2.3 根据农 村实 际情 况确 实有 黑水进 入时，在 设计 工艺 上应根 据这 部分 废水 的水 质水量 进行 调整，确 保 进水 水质 达到表 1 参数 范 围。表1 农村生 活污 水进 水水 质指 标 主要指标 CODCr BOD5 NH4+-N TP 指标值（mg/L）250-400 120-200 30-60 2.5-5 4.2.4 根 据 当地 的水 环境 功能 区及 排 水去 向，排放 水质 应达到 GB8978、GB18918 及 GB5084 的相 应要 求。5 设计要 求 5.1 一般规 定 5.1.1 农村生 活污 水处 理工 程主 要包括 集水 池、沉淀 池、调节池、砂 生物 滤池 和植 物净化 池。5.1.2 农村生 活污 水处 理工 程建 设应符 合当 地的 相关 规划 要求。5.1.3 农村生 活污 水处 理工 程选 址要求 参照 室 外排 水设 计规范 GB50014 有关 规定 执 行。2 DB37/T 30772017 5.1.4 农村生 活污 水治 理鼓 励出 水回收 利用，推 行节 约用 水。5.1.5 农村生 活污 水收 集采 用雨 污分流 制。5.1.6 农村生 活污 水处 理工 程电 气设计 应符 合GB50052 和GB50054 的规 定。5.1.7 排水管 渠和 附属 构筑 物的 设计 按 GB50014 有关 规定 执行。5.2 选址要 求 农村生 活污 水处 理工 程选 址应考 虑地 理位 置、常年 风向、自然 水位 等。应利 用原有 地势 高差，尽 量减少动 力成 本。出水 排放 口的位 置应 避免 雨季 和洪 水季节 自然 水体 的倒 灌，出水不 得排 入敏感水域或特殊水域。5.3 总平面 布置 5.3.1 农村生 活污 水处 理工 程平 面布置 以砂 生物 滤池 为核 心，其 他附 属构 筑物 按照 工 艺流程 合理 布置，确保相 关设 施发 挥功 效，保证工 程运 行稳 定、维护 方便、经济 合理、安 全卫 生。5.3.2 总体布 置应 根据 各建 筑物 和构筑 物功 能和 流程 要求，结合 地形、气 候和 地质 条件，优化 运行 成本，便 于施 工、维护 和管 理。5.3.3 农村生 活污 水处 理工 程各 建筑物 造型 应简 洁美 观，工程整 体效 果应 与周 围环 境相协 调。6 工艺设 计 6.1 农村生 活污 水预 处理 6.1.1 农村生 活污 水进 入砂 生物 滤池前 应设 格栅、集 水池、沉淀 池、调节 池，对污 水进行 预处 理。6.1.2 格栅主 要用 于拦 截生 活污 水中较 大尺 寸的 漂浮 物或 其他杂 物，清除 方式 为人 工清除，栅 距（10-20）mm。6.1.3 集水池 主要 对各 家各 户生 活污水 进行 收集，水 力停 留时间 应为（24 48）h。6.1.4 沉淀池 主要 去除 水中 悬浮 物，水 力停 留时 间应 为（30 120）min，池 子超 高应大 于 0.3 m，设计 长 宽比 应大于 4，长 深比 应 大于 8。6.1.5 调节池 主要 对水 质、水量 进行调 节，水力 停留 时间 应为（2448）h。6.2 沙生物 滤池 处理 6.2.1 砂生物 滤池 的平 面形 状应 采用矩 形，长宽 比为（1 2）:1，分 格建 设。6.2.2 砂生物 滤池 的填 料应 采用 黄砂和 卵石，所 选填 料应 符合以 下要 求：a)砂生物 滤池 上下 两层填 料应 选 用卵 石，粒径 为（30 50）mm，每 层厚 为（8 10）cm；b)砂生物 滤池 中间 层填 料应 选用黄 砂，粒径 为（0.3 1.0）mm，每 层厚 为（55 65）cm；c)砂生物 滤池 填料 总厚 度为（7085）cm。6.2.3 水力负 荷以 砂生 物滤 池面 积计，为（0.1 0.5）m/m2d。6.2.4 布水装 置应 采用 固定 穿孔 管布水 器，并有 冲洗 布水 管的措 施。布水 器设 计应 满足以 下要 求：a)布水装 置的 喷水 孔应 朝池 底,与水 平面 夹角 为45或 60；b)布水装 置设 置于 上层 卵石 之间，使布 水均 匀且 不易 堵塞。6.2.5 砂 生 物滤 池池 底应设 1%2%的 坡度 向收 集管。6.2.6 上层卵 石上 面应 加盖 滤布。滤布 上面 加盖 土层，土 层厚度 为（3040）cm，砂 生 物滤 池四 周加苯板保 温，苯板 厚度 应为（1020）cm，保 证冬 季低 温 下正 常运 行。6.2.7 砂生物 滤池 大小 应按 以下 要求设 计：3 DB37/T 30772017 a)村 级 规模为 400 口 人，砂生 物 滤池 面积为 400 m2。b)村 级 规模为 1000 口人，砂生 物 滤池 面积为 1000 m2。6.2.8 砂生物 滤池 使用 寿命 为（15-20）年。6.3 植物耦 合处 理 6.3.1 植物耦 合池 设计 应符 合 HJ2005-2010 的规 定。6.3.2 植物耦 合池 长宽 比应 为（3 5）:1，水 深应 选用（0.3 0.5）m。6.3.3 植物耦 合池 水力 坡度 应小 于0.5%。6.3.4 植物耦 合池 上层 为土 壤，下层为 基质，土 壤厚 度应 为（20 40）cm，基 质厚 度应大 于植 物根 系所能达 到的 最深 处。6.3.5 植物应 选用 耐污 能力 强、根系发 达、去污 效果 好、具有抗 冻及 抗病 虫害 能力、有一 定经 济价 值、容易管 理的 水生 植物，可 选择芦 苇、蒲草 等。6.4 后处理 应根据 污水 排放 标准 的要 求，选择 是否 设置 消毒 设 施。当出 水对 病菌 指标 要 求较高 时，消 毒应 符合GB50014中的 有关 规定。7 运行维 护 7.1 按照HJ/T91 要求，定 期进行 进 出水 水质 监测。7.2 由工程 设计 单位 对运 行管 理人员 进行 专业 技术、安 全防护、紧 急处 理等 理论 知识和 操作 技能 培训，运行管 理人 员上 岗前 需熟 练掌握 处理 工艺、设 施和 设备的 运行 要求 与技 术指 标。7.3 污水处 理站 应张 贴运 行管 理、维 护保 养制 度和 安全 操作规 程，应有 明确 的岗 位责任 制。7.4 污水处 理站 设立 警示 标识，周围 加安 全防 护栏。7.5 运行管 理人 员发 现以 下情 况，应 采取 相应 的措 施处 理：7.5.1 发现情 况 a)池体出 现堵 塞现 象；b)植物耦 合池 植物 稀疏、枯 死或冻 死；c)出水水 质不 能达 到相 应排 放标准。7.5.2 相应处 理措 施 a)减少每 天进 水量 或将 几个 砂生物 滤池 交替 使用；b)补充新 植物，加 盖阳 光保 温板；c)减少每 天进 水量 或疏 松砂 生物滤 池上 方土 层。_ 4
