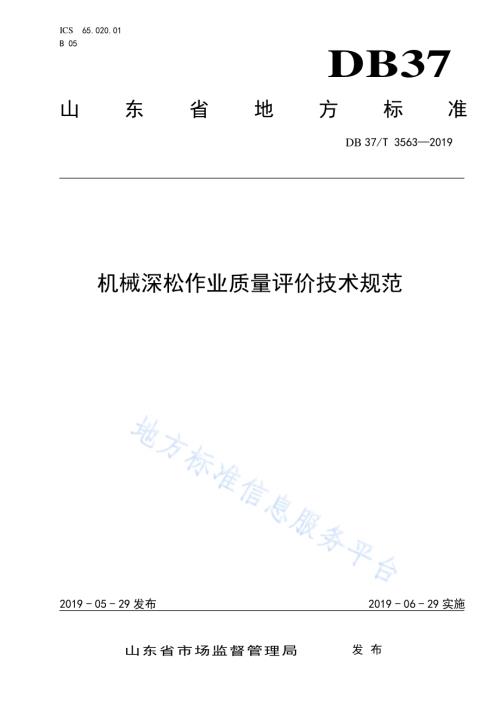

ICS 65.020.01 B 05 DB37 山东省 地 方 标 准 DB 37/T 35632019 机械深松 作业质量 评价技术 规范 2019-05-29 发布 2019-06-29 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3563 2019 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 作业 条件.2 5 作业 要求.2 6 质量 要求.2 6.1 深 松深 度.2 6.2 邻 接行 距.2 6.3 质 量要 求.2 7 质量 检测.2 7.1 田 间质 量检 测方 法.2 7.2 人 工检 测.2 7.3 智 能监 测.4 8 评定 规则.4 8.1 检 测项 目.4 8.2 综 合判 定规 则.4 DB37/T 3563 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅提出 并监 督实 施。本标准 由山 东省 农业 机械 标准化 技术 委员 会归 口。本标准 起草 单位：山东 省 农业机 械技 术推 广站、山 东省农 业机 械科 学研 究院、日 照市 技术 监督 信息研究所。本标准 主要 起草 人：马根 众、侯 献伟、王 博、李 清 明、刘 科、赵 海、栗 慧 卿、韩 红美。DB37/T 3563 2019 1 机 械深松 作业质量 评价技 术规范 1 范围 本标准 规定 了机 械深 松作 业的术 语和 定义、作 业条 件、作 业要 求、质量 要求、质量 检测、评 定 规 则等。本标准 适用 于山 东省 机械 深松作 业质 量评 价，黄淮 海同类 地区 可参 考执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JB/T 9788 深 松铲 和深 松 铲柄 NY/T 1004 秸 秆还 田机 质 量评价 技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文 件。3.1 机械深 松 采用深 松机、深 松整 地机、深松 施肥 机、深松 施肥 播种机 等农 业机 械，进行 的松土 深度 超过 犁 底 层深度、上下 土层 不乱 的松 土作业。3.2 深松深 度 深松沟 底距 该点 作业 前地 表的垂 直距 离。3.3 铲间距 相邻两 深松 铲在 垂直 于机 械行进 方向 上中 心线 的距 离。3.4 邻接行 距 深松作 业相 邻作 业幅 间相 邻深松 铲沟 中心 线之 间的 距离。3.5 漏松率 作业时，漏 松面 积占 应松 地块面 积的 百分 率。DB37/T 3563 2019 2 4 作业条 件 4.1 作业地 块平 整，土层 深厚，作业 层内 应无 树根、石 块等坚 硬杂 物，土壤 宜为 轻砂土、壤 土或 轻黏土。4.2 土壤含 水率 适宜，适 合机 械深松 作业。4.3 地表作 业残 茬处 理较 好，覆盖均 匀，应符 合 NY/T 1004 标 准要 求。5 作业要 求 5.1 机械深 松作 业一 般间 隔 2 年3 年。5.2 深松机 械铲 间距 应60 cm，宜装 配镇 压轮。5.3 深松铲、深 松铲 柄应 符 合JB/T 9788 的有 关规 定。凿铲式 深松 机深 松铲 宽应 6 cm。5.4 配装的 机械 深松 作业 智能 监测终 端应 具有 深松 深度、作业 面积、漏 松情 况等 监测功 能。5.5 正式作 业前 应校 准智 能监 测终端 基础 数据，进 行试 作业。6 质量要 求 6.1 深松深 度 确定深 松深 度时，应对 深 松地块 犁底 层深 度进 行测 量，深松 深度 一般 应大 于 犁底层 深度，但其 最小值应25 cm。6.2 邻接行 距 邻接行 距应 与铲 间距 一致，最大 不超 过铲 间距1.2 倍；当大 于铲 间距1.2 倍时 为 漏松。6.3 质量要 求 在本文 件第4章 规定 的条 件 下，机 械深 松作 业质 量应 符合表1的 规定。表1 机械深 松作 业质 量要 求 序 号 项 目 质量指标 检（监）测方法对应条款 1 深松深度合格率/%85 7.2.2 2 邻接行距合格率（适用于人工检测）/%80 7.2.3 3 漏松率（适用于智能监测）/%5 7.3 7 质量检 测 7.1 田间质 量检 测方 法 田间质 量检 测方 法分 为人 工检测 和智 能监 测两 种。7.2 人工检 测 7.2.1 测区选 定 DB37/T 3563 2019 3 在田间 作业 范围 内，沿 地 块长宽 方向 的中 点 连 十字 线，将地 块分 成四 块，随 机 选取对 角的 两块 作为检测样 本。同 一地 块由 多 台不同 型号 的深 松机 作业 时，找出 每台 深松 机作 业 后的分 界线，把分 界线 当 作地边线 按上 述方 法取 样。在检测 样本 内，找到 两条 对角线（非 四方 形作 业区 近似按 四方 形对 待），两 条对角 线的 交点 处 作 为1个测 区，然后，在 两条 对 角线上，距 四个 顶点 距离 约为对 角线 长的1/4 处作 为4个测 区。每个 检测 样本5个测区，两 个检 测样 本确 定10 个 测区。测 区选 定示 意图见 图1。图1 测区选 定示 意图 7.2.2 深松深 度合 格率 测定 在每个 测区 一个 作业 幅宽 内，每 个深 松铲 作用 处用 耕 深尺或 其他 测量 工具 测量 深松沟 底至 地表 垂 直距离，沿作 业方 向间 隔5m 测1 点，测3 次。测值 乘以 相应深 松系 数后 视为 深松 深度，不同 作业 方 式 深 松 系数见表2。表2 不同作 业方 式深 松系 数 序 号 作业方式 深松系数 1 深松无镇压 0.85 2 深松镇压、深松整地镇压、深松施肥镇压、深松施肥播种 0.90 将各点 深松 深度 与规 定 深 松深度 相对 比，查出 合格 点数。按式（1）计 算深 松 深度合 格率：100 V NS.(1)式中：V 深松 深度 合格 率，%；S10 个 测区 的深 松深 度 合格点 数，个；N10 个 测区 的测 点数，个。7.2.3 邻接行 距合 格率 测定 DB37/T 3563 2019 4 在每个 测区 相邻3个 作业 幅 内测2 个邻 接行 距，沿 深松 方向每 间隔5m测1点，测3 次。测值 与规 定值 进行对比 判定。按 式（2）计 算邻接 行距 合格 率：100 HML.(2)式中：L 邻接 行距 合格 率，%；M10 个 测区 的邻 接行 距 合格点 数，个；H10 个 测区 的测 点数，个。7.3 智能监 测 加装的 智能 监测 终端，应 实时显 示深 松深 度，以提 示机手 控制 深松 深度，稳 定作业 质量。同 时 将 深松作业 状态 信息 传送 至数 据管理 服务 器，按天 进行 作业量 统计，分 作业 地块 进行深 松深 度合 格 率 和 漏 松率等作 业质 量统 计分 析，显示数 据。8 评定规 则 8.1 检测项 目 检测结 果不 符合 本标 准第6 章要求 时判 定项 目不 合格，检测 项目 类别 见表3。表3 检测项 目类 别 项 检测项目 1 深松深度合格率 2 邻接 行距合格率 3 漏松率 8.2 综合判 定规 则 人工检 测表3中1、2 项，智 能监测 表3 中1、3项。当 人 工检测 两项 均合 格时，判 定机械 深松 作业 质量为合格，否 则为 不合 格；当人工 未检 测，智能 监测 两项均 合格 时，判定 机械 深松作 业质 量为 合 格，否 则为不合 格。_
