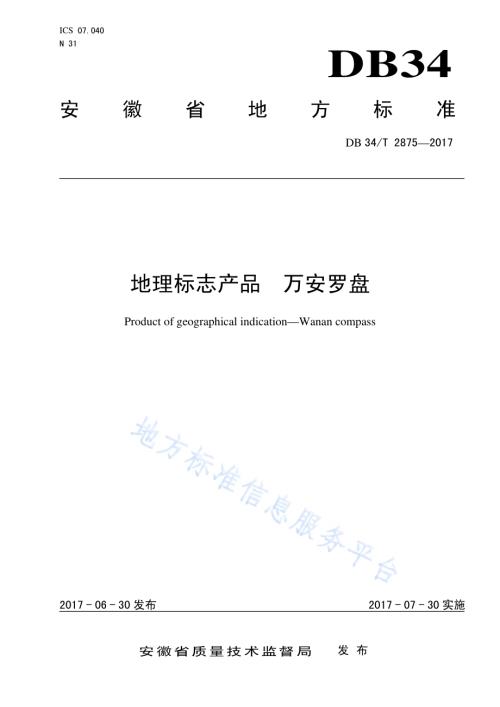

ICS 07.040 N 31 DB34 安徽省地方标准 DB 34/T 28752017 地理标志产品 万安罗盘 Product of geographical indicationWanan compass 文稿版次选择 2017-06-30发布 2017-07-30实施安徽省质量技术监督局发布 DB34/T 28752017 I 前言 本标准根据国家质量监督检验检疫行政部门颁布的地理标志产品保护规定及 GB/T 17924地理标志产品标准通用要求制定。本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由黄山市质量技术监督局、休宁县市场监督管理局提出。本标准由安徽省标准样品标准化技术委员会归口。本标准起草单位：休宁县万安吴鲁衡罗经老店有限公司、休宁县玉记文化旅游用品厂、黄山市产品质量检验所、黄山市计量检定测试所、休宁县市场监督管理局。本标准主要起草人：吴兆光、汪玉峰、朱昱、冯芙蓉、程军勇、朱茜。DB34/T 28752017 1 地理标志产品 万安罗盘 1 范围 本标准规定了万安罗盘的术语和定义、地理标志产品保护范围、材料、工艺流程、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于国家质量监督检验检疫行政部门根据地理标志产品保护规定批准保护的地理标志产品万安罗盘。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 23997 室内装饰装修用溶剂型聚氨酯木器涂料 QB/T 1752 墨锭 3 术语和定义 下列术语和定义适用于本文件。3.1 万安罗盘 wanan compass 采用万安镇当地产木材经过传统手工工艺制作而成的罗盘。3.2 海底线 undersea line 天池的底面绘制的通过中心的直线。3.3 天池 compass 由顶针、磁针、海底线、圆柱形外盒、玻璃盖组成，固定在内盘中央。磁针的一端为红色，一端为银色，磁针通过其底部的凹孔与顶针连接。3.4 内盘 inside dish 紧邻天池，用于书写内容且可以转动的圆盘。DB34/T 28752017 2 注：内盘面上印有许多同心的圆圈，一个圈就叫一层。各层划分为不同的等份，每层格子多少按照罗盘类型来划分，最少的只分成八格，格子最多的一层有三百八十四格。每个格子上印有不同的字符，罗盘的各种内容分别印刻在内盘的不同盘圈（层）上。3.5 外盘 outside dish 内盘的托盘，盘面刻有连接对角点和四边中点的米字线。3.6 同心误差 concentric error 磁针与海底线垂直时，用沿海底线量取的外圆刻线直径与天池直径之差减去沿磁针量取的外圆刻线直径与天池直径之差的值。3.7 磁针的灵敏度 magnetic sensitivity 磁针的摆动受磁力强度和顶针摩擦影响的程度。4 地理标志产品保护范围 万安罗盘的地理标志产品保护范围限于国家质量检验检疫行政部门根据地理标志产品保护规定批准的范围，即安徽省休宁县万安镇现辖行政区域，见附录A。5 材料 5.1 磁针 应选用磁化的磁针。5.2 木料 选用万安镇当地产、树龄三十年以上、阴干三年以上、无裂纹的丝棉木或银杏木。5.3 墨 应选用符合 QB/T 1752 中合格品要求的徽墨。5.4 漆 应选用符合 GB/T 23997 中合格品要求的木器漆。6 工艺流程 按国家质量监督检验检疫行政部门根据 地理标志产品保护规定 批准保护的万安罗盘的技术要求，其制作工艺流程如图1 所示。DB34/T 28752017 3 图1 万安罗盘制作工艺流程 7 要求 7.1 外观 7.1.1 天池 天池的圆盒应为圆柱体，海底线及磁针不得弯曲歪斜，磁针的表面不得脱色，天池的玻璃盖无破损、无划痕。顶针和磁针不得脱落。7.1.2 内盘 应为圆形，盘面应平整光滑无毛刺无气泡，分格、字迹应清晰。7.1.3 外盘 四边不得弯曲歪斜，盘面应平整光滑无毛刺。米字线应清晰。7.2 外形尺寸 外形尺寸允许偏差应符合表1 的规定。表1 外形尺寸允许偏差 外圆刻线直径允许偏差/mm 同心误差/mm 0.1 0.1 7.3 性能 7.3.1 磁针的指向 磁针静止后其红色端应指向南方，银色端应指向北方。7.3.2 磁针的灵敏度 7.3.2.1 磁针的摆动次数 磁针在 0 90范围内摆动次数，应不少于 8 次。7.3.2.2 磁针的复位误差 应不大于 0.5。7.4 天池的密封性 天池的圆柱形外盒表面滴上清水后，天池内不得有水渍。DB34/T 28752017 4 8 试验方法 8.1 外观 采用目测与手感相结合的方式进行检查。8.2 外形尺寸 采用准确度为 0.02 mm 的量具进行测量。8.3 性能 8.3.1 磁针的指向 将罗盘放置在水平的非磁性工作台上，转动罗盘，使磁针静止在任意位置。利用磁性物质（如铁片），将磁体引离任意角度，然后将磁性物质沿内盘盘径向迅速撤离。8.3.2 磁针的灵敏度 8.3.2.1 磁针在 90范围内的摆动次数 将罗盘放置在水平的非磁性工作台上，转动罗盘，使磁针静止在海底线水平位置。利用磁性物质（如铁片）及准确度为 0.1的角度尺，将磁体引离 90，然后将磁性物质沿内盘盘径向迅速撤离，测定磁针静止前的往复摆动次数。如此反复测定 3 次，取最小值。8.3.2.2 磁针的复位误差 将罗盘放置在水平的非磁性工作台上，转动罗盘，使磁针静止在海底线水平位置。利用磁性物质（如铁片），将磁体引离任意角度，然后将磁性物质沿内盘盘径向迅速撤离，采用准确度为 0.1的角度尺测定磁针摆动静止下来的位置与原静止位置之差。如此反复测定 3 次，取最大值。8.4 天池的密封性 将罗盘放置在水平的工作台上，使用准确度为 0.2 mL 的量筒装取 1 mL 常温下的清水滴落在天池表面，放置 24 h 后以目测方式检查。9 检验规则 9.1 组批 以同一批原料、同一规格、同一工艺生产的产品为一个组批。9.2 取样 应对每个组批中的产品逐个进行检验。9.3 检验分类 9.3.1 出厂检验 每批万安罗盘出厂前应进行出厂检验，检验项目为外观、外形尺寸及性能。9.3.2 型式检验 DB34/T 28752017 5 型式检验是对产品进行全面考核即对本标准规定的全部要求进行检验。有下列情形之一者应进行型式检验：a)原辅材料及其生产工艺发生重大变化；b)新产品试制定型鉴定；c)国家质检机构或主管部门提出型式检验要求。9.4 判定规则 所有检验项目的结果均符合本标准规定要求时，判定该批产品合格；若有一项检验项目的结果不符合本标准规定要求时，判定该批产品不合格。10 标志、包装、运输与贮存 10.1 标志 在检验合格后的万安罗盘包装物或包装物内的说明书和收藏证上应有以下标识：a)企业名称、地址；b)产品名称；c)规格；d)生产日期；e)执行标准；f)地理标志产品专用标志。10.2 包装 外包装应有防磁、防淋、小心轻放等标志，标志应符合GB/T 191的规定，包装箱应符合防潮、防尘、防震的要求。10.3 运输 运输工具应清洁、卫生、无污染，严禁与有毒、有害、有腐蚀性、强磁性的物品混装混运。搬运时应轻拿轻放，不得扔摔、撞击、挤压。10.4 贮存 仓库内不允许有各种有害气体、易燃、易爆、有腐蚀性的物品，并且应无强烈的机械振动、冲击和强磁场作用。DB34/T 28752017 6 A A 附 录 A（规范性附录）万安罗盘地理标志产品保护范围 万安罗盘地理标志产品保护范围见图A.1。注1：带地区为地理标志产品保护区域；注2：万安罗盘地理标志产品保护范围为图中标注的万安镇。图A.1 万安罗盘地理标志产品保护范围图 B _
