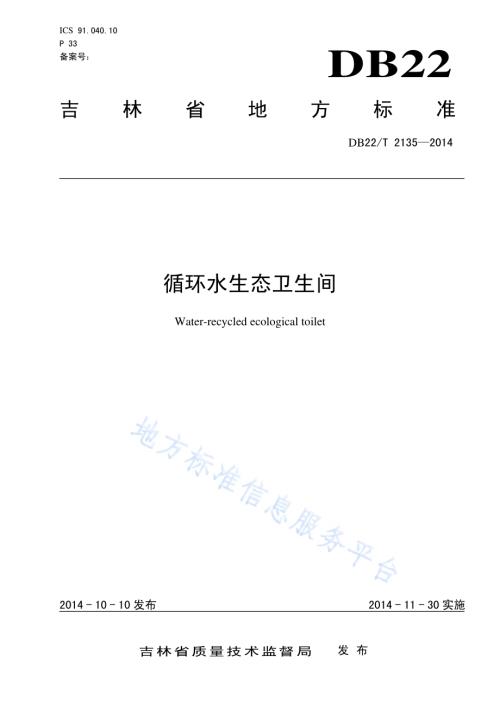

ICS 91.040.10 P 33 备案号：DB22 吉林省地方标准 DB22/T 21352014 循环水生态卫生间 Water-recycled ecological toilet 2014-10-10发布 2014-11-30实施吉林省质量技术监督局发布 DB22/T 21352014 I 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省路克奔环保设备制造股份有限公司。本标准起草人：杨晓庆、杨昊、史春龙、周航、曹野、焦丽娜、谭唱。DB22/T 21352014 1 循环水生态卫生间 1 范围 本标准规定了循环水生态卫生间的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于各种循环水冲洗的节能型卫生间。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2894 安全标志及其使用导则 GB 5226.1 机械电气安全 机械电气设备 第1部分:通用技术条件 GB 6952 卫生陶瓷 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 18092 免水冲卫生厕所 GB/T 18920 城市污水再生利用 城市杂用水水质 CJJ 14-2005 城市公共厕所设计标准 3 术语和定义 下列术语和定义适用于本文件。3.1 循环水生态卫生间 water-recycled ecological toilet 采用污水处理手段处理卫生间污水并再次回用的生态节能型卫生间。3.2 泡沫封堵式 foam-covering type 利用发泡液产生的泡沫覆盖在便器内，起到隔绝臭味、节水的粪便收集方式。3.3 高浓度污水处理设备 treating equipment of waste water with high concentration 将粪便污水处理达标排放或回用的设备。3.4 DB22/T 21352014 2 移动式循环水生态卫生间 mobile water-recycled ecological toilet 通过专用车辆装卸、运载、移动的循环水生态卫生间，设有与运载车的连接装置或直接搭载于运载车之上而成一体。3.5 固定式循环水生态卫生间 immobilized water-recycled ecological toilet 固定在特定位置，采用循环用水的生态节能型卫生间。4 分类 4.1 结构型式 由厕所建筑、洁具、循环水处理系统构成。4.2 类别 按安装方式分为：固定式、半移动式、移动式，类别代号如下：a)固定式：厕所不能移动。用“NM”表示；b)半移动式：厕所房体部分可移动，高浓度污水处理设备不移动。用“AM”；c)移动式：厕所房体及高浓度污水处理设备都可移动。用“M”表示。4.3 型号 卫生间型号命名应有生产厂家、厕位数量结构形式等，型号命名规则如图1：示例1：-W-16-NM表示某公司固定式16厕位循环水生态卫生间。示例2：-W-8-AM表示某公司半移动式8厕位循环水生态卫生间。示例3：-W-4-M表示某公司移动式4厕位循环水生态卫生间。图1 5 技术要求 5.1 基本建设要求 DB22/T 21352014 3 5.1.1 固定式循环水卫生间 应符合CJJ 14-2005 中3、4的要求。5.1.2 移动式和半移动式循环水卫生间 应符合GB/T 18092的要求。5.2 便器 5.2.1 蹲便器、座便器宜采用具有节、隔臭，抑菌功能的泡沫封堵式便器。5.2.2 小便斗宜采用无水或微水冲类型小便斗。5.2.3 便器应符合表 1 规定的性能：表1 类别 用水量（L/人次）除臭功能 蹲便器 3 有 座便器 5 有 小便斗 0.5-5.3 污水处理 5.3.1 工作条件 污水处理系统的工作条件应符合下列要求：a)气温：-35 40；b)污水进水水温：8 35；c)COD：不高于2000 mg/L；d)氨氮：浓度不高于 200 mg/L。5.3.2 处理水质 水质应符合GB/T 18920 的规定。5.4 电气安全 电气设备应符合GB 5226.1的规定。6 检验方法 6.1 基本建设要求 6.1.1 固定式循环水卫生间 按照CJJ 14-2005 标准检验。6.1.2 移动式和半移动式循环水卫生间 按照GB/T 18092 规定检验。6.2 便器 DB22/T 21352014 4 6.2.1 按照 GB 6952 的方法检验用水标准，检验结果应符合表 1 的要求。6.2.2 污水处理按照 GB/T 18920 标准执行。6.3 电气安全 按照GB 5226.1 标准执行。7 检验规则 采用现场检验的方式。按5规定的检验项目进行检验，由生产单位和使用单位共同验收。8 标志、包装、运输和贮存 8.1 标志 8.1.1 每台处理设备安装后的可视位置应有产品铭牌，铭牌应符合 GB/T 13306 的规定。铭牌上应标有下列内容：a)设备名称及型号；b)额定电压和额定功率；c)设备外形尺寸（长宽高）；d)设备总质量；e)制造厂名称和商标；f)产品执行标准编号；g)制造日期及设备出厂编号。8.1.2 设备内外部使用的安全标志应符合 GB 2894 的规定。8.2 包装 8.2.1 设备出厂包装时，应擦干水分，所有接头、管口、法兰全部封堵。8.2.2 装箱前，所有仪表应加以保护。8.2.3 设备应采用适当材料进行包装，适合长途转运，包装的结构和性能应符合 GB/T 13384 的规定。8.2.4 设备采用分体包装，包装箱内应包括装箱单、合格证和设备使用说明书。8.3 运输 设备运输中应防止日晒雨淋、碰撞挤压。8.4 贮存 设备应贮存在清洁干燥的仓库内。_
