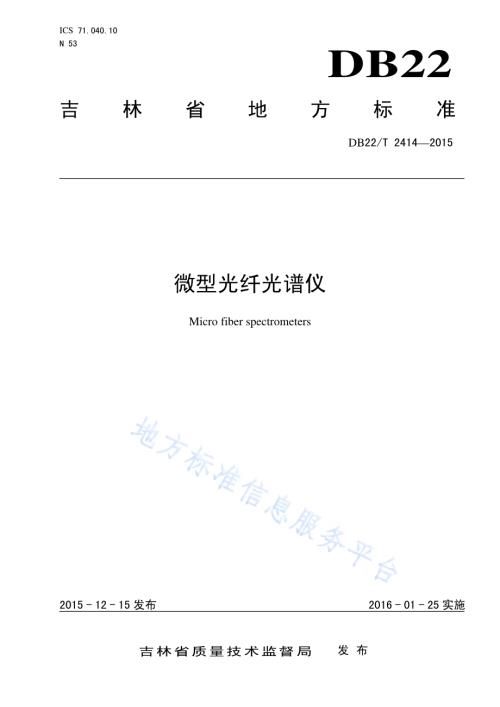

ICS 71.040.10 N 53 DB22 吉林省地方标准 DB22/T 24142015 微型光纤光谱仪 Micro fiber spectrometers 2015-12-15发布 2016-01-25实施吉林省质量技术监督局 发布 DB22/T 24142015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林大学提出。本标准由吉林省工业和信息化厅归口。本标准起草单位：吉林大学、长春中元仪器有限公司、长春医学高等专科学校、吉林省人民医院。本标准主要起草人：宋大千、梁芳慧、王宁、王迪、马品一、孙颖。DB22/T 24142015 1 微型光纤光谱仪 1 范围 本标准规定了微型光纤光谱仪的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于紫外、可见、近红外、荧光、激光、化学发光、反射光和散射光在190 nm1100 nm波长范围内的微型光纤光谱仪。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1912008 包装储运图示标志 GB/T 28292002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 4793.12007 测量、控制和实验室用电气设备的安全要求 第1部分 通用要求 GB/T 116062007 分析仪器环境试验方法 3 技术要求 3.1 仪器正常工作条件 除非另有规定，正常工作条件应满足下列要求：a)供电电源：1)交流供电：220 V22 V，频率 50 Hz1 Hz；电流不大于 1 A。2)直流供电：5.0 V0.1 V，电流不大于 5 A。b)环境温度：5 40；c)仪器应放置于平稳的工作台上，不应有强光、强气流、强烈的振动和电磁干扰；d)环境无腐蚀性气体、烟尘干扰；e)环境相对湿度：不大于 85%。3.2 波长示值误差及波长重复性 波长示值误差不超过2.0 nm；波长重复性不大于0.5 nm。3.3 光谱带宽 仪器的光谱带宽应不超过标称值的（0.81.2）倍。3.4 安全要求 3.4.1 接触电流 由交流电网供电的仪器，其接触电流应符合 GB 4793.12007 中 6.3 的有关规定。DB22/T 24142015 2 3.4.2 保护接地 由交流电网供电的仪器，其保护接地应符合 GB 4793.12007 中 6.5.1 的有关规定。3.4.3 介电强度 由交流电网供电的仪器，在正常工作条件下，应能承受1500 V交流有效值连续1 min的电压试验，不应出现飞弧或击穿现象。3.5 外观 外观应符合下列要求：仪器所有喷塑、喷电镀表面应色泽均匀，不应有脱皮、明显的擦伤、露底、裂纹、起泡现象；f)刚性连接部分不应松动；可动件的运动应平稳灵活并能正确定位，不应有卡死突跳及显著地空回现象；g)外露零部件结合处应平整，无毛刺锐棱和粗糙不良现象；h)文字、符号、标志应清晰可辨，牢固可靠。3.6 运输、运输贮存 仪器在运输包装状态下，应按 GB/T 116062007 的 2.4 试验项目中的交变湿热试验、低温贮存试验、高温贮存试验、跌落试验和碰撞试验进行试验，其中高温 55、低温-40（带液晶显示屏的-25），交变湿热：相对湿度95%，温度 40，跌落高度 250 mm。试验后包装箱不应有较大的变形和损伤，受试仪器不应有变形松脱涂覆层剥落等机械损伤。全部试验完成后，将微型光纤光谱仪置于正常工作条件下进行检验。4 试验方法 4.1 试验条件 本标准各项试验均应在3.1所规定的条件下进行。4.2 波长示值误差及波长重复性 4.2.1 采用低压汞氩灯或低压汞灯作为光源，设定合适的记录范围，连续扫描 3 次光源发射谱线，并记录特征谱线峰值波长。按公式（1）计算波长示值误差。s=.(1)式中：波长示值误差，单位为纳米（nm）；3次测量平均值，单位为纳米（nm）；s 光源波长标准值，单位为纳米（nm）。4.2.2 波长重复性按公式（2）计算。min max=.(2)式中：DB22/T 24142015 3 波长重复性；max 三次测量波长最大值，单位为纳米（nm）；min 三次测量波长最小值，单位为纳米（nm）。注：光源波长标准值见附录A。4.3 光谱带宽 采用低压汞氩灯或低压汞灯作为光源，测量其546.07 nm（如波长范围不能覆盖546.07 nm，则选用253.65 nm、365.02 nm、435.83 nm、696.54 nm、763.51 nm、842.47 nm、912.30 nm谱线中的一种）特征谱线轮廓，先找出峰高（峰最大能量值与峰两侧背景能量值之差），然后记下峰高50%时的波长1和2，光谱带宽按公式（3）计算。2 1=.(3)式中：光谱带宽，单位为纳米（nm）；1 吸收峰左侧峰高50%时的波长读数，单位为纳米（nm）；2 吸收峰右侧峰高50%时的波长读数，单位为纳米（nm）。4.4 安全要求 4.4.1 接触电流 4.4.1.1 豁免条件 在正常工作条件下，交流电压有效值不超过30 V，或直流电压不超过60 V可以不进行该项试验。4.4.1.2 试验方法 应按 GB 4793.12007 中 6.3 的有关规定进行试验。4.4.2 保护接地 应按 GB 4793.12007 中 6.5.1 的有关规定进行试验。4.4.3 介电强度 4.4.3.1 试验工具 耐电压测试仪。耐电压测试仪产生的试验电压应为正弦波形，其失真系数不大于5%，频率为50 Hz2.5 Hz。4.4.3.2 试验程序 DB22/T 24142015 4 仪器的电源插头不接入电网，电源开关置于接通位置，将耐电压测试仪的输出电流置于适当挡位，耐电压测试仪的高压输出一端接在电源插头的相线和中线连线上，另一端接在连接一起的所有可触及导电零部件之间，在2 s内试验电压从0 V开始逐渐上升到1500 V，并保持1 min，然后平稳下降到0 V。4.5 外观检查 采用目测法检验。4.6 运输、运输贮存 应按 GB/T 11606-2007 中第8章、第15章、第16章、第17章和第18章的方法进行试验。4.7 环境适应性试验 应按 GB/T 11606-2007 中第4章、第5章和第7章的方法进行试验。5 检验规则 5.1 检验分类 产品的检验分为：a)出厂检验；b)型式检验。5.2 出厂检验 5.2.1 每台仪器须经检验合格后方能出厂，并附有产品合格证书。5.2.2 出厂检验逐台进行，检验项目包括 3.2、3.3 和3.4.1。5.2.3 若入库超过 12 个月再出厂，则应重新进行出厂检验。5.3 型式检验 5.3.1 在下列情况之一时，应进行型式检验：a)仪器转厂生产和新仪器试制定型鉴定；b)正式生产后，如结构、材料、工艺有较大改变，可能影响仪器性能时；c)正常生产时，检验周期不超过 3 年；d)仪器停产后，再恢复生产时；e)出厂检验结果与上次型式检验有较大差异时。5.3.2 型式检验的样品应在出厂检验合格的批中随机抽取。型式检验应按 GB/T 2829-2002 的规定进行，采取一次抽样方案。仪器的检验项目、不合格分类、不合格质量水平(RQL)、判别水平（DL）按表1规定进行。批质量以每百单位仪器不合格数表示。5.3.3 若型式检验不合格，应分析原因找出问题并落实措施，重新进行型式检验；若型式检验再次不合格，则应停产整顿，仪器停止出厂，待问题解决，型式检验合格方可恢复出厂检验；若型式检验合格，经出厂检验合格可作为合格品出厂或入库。DB22/T 24142015 5 表1 型式检验 检验项目及章条 抽样方案 序 号 不合格 分类 项目 要求 章条 试验方法章条 不合格 质量水平（RQL）判别 水平（DL）样品量（n）判定数组（Ac,Re）1 波长示值误差和重复性 3.2 4.2 2 光谱带宽 3.3 4.3 3 A 安全要求 3.4 4.4 30（0，1）4 B 仪器的运输、运输贮存 3.6 4.6 65（1，2）5 C 外观 3.5 4.5 100 3（2，3）6 标志、包装、运输和贮存 6.1 产品标志 仪器的明显部位应设有标牌，应标明下列内容：仪器名称；i)仪器型号规格；j)商标；k)制造厂名称；l)生产日期或批号。6.2 包装标志 包装标志应包括：制造厂名称、地址；m)仪器型号、名称、规格；n)包装储运图示标志：“易碎物品”、“向上”、“怕雨”等应符合 GB/T 191-2008规定。6.3 包装 6.3.1 采用纸箱包装，内衬泡沫塑料。6.3.2 包装箱内应附有下列文件：装箱单；o)产品合格证；p)使用说明书。6.4 运输 运输过程中应防止日晒、雨淋，避免碰撞和挤压。6.5 贮存 仪器应在包装状态下放在通风、干燥、不含腐蚀性气体的库房内，堆放时距地面和墙壁不低于20 cm。DB22/T 24142015 6 A A 附 录 A（资料性附录）参考波长表 光源波长标准值见表A.1。表A.1 汞灯发射光谱光源波长标准值表 单位为纳米 编号 波长 编号 波长 编号 波长 1 313.18 4 435.83 7 579.07 2 365.01 5 546.07 8 690.72 3 404.66 6 576.96 9 1014.00 _
