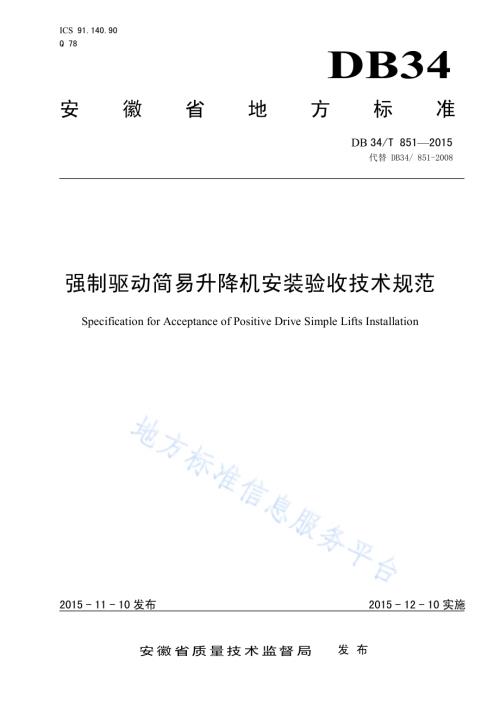

ICS 91.140.90 Q 78 DB34 安 徽 省 地 方 标 准 DB 34/T 8512015 代替 DB34/851-2008 强制驱动简易升降机安装验收技术规范 Specification for Acceptance of Positive Drive Simple Lifts Installation 文稿版次选择 2015-11-10 发布 2015-12-10 实施安徽省质量技术监督局 发 布 DB34/T 8512015 I 前 言 本标准依据 GB/T 1.1-2009 给出的规则起草。本标准代替 DB34/851-2008。本标准与 DB34/851-2008 相比主要变化如下：本标准章节划分和架构做了结构性调整和修改；标准名称修改为“强制驱动简易升降机安装验收技术规范”；本标准的适用范围，参照GB 28755简易升降机安全规则对 DB34/851-2008强制驱动简易升降机安全技术规范的范围作了修改；对规范性引用文件内容进行了修改；参照 GB 28755简易升降机安全规则对强制驱动简易升降机安全方面的相关内容做了修改或增添。本标准由安徽省特种设备安全标准化技术委员会归口。本标准负责起草单位：安徽省特种设备检测院。本标准参加起草单位：安庆市特种设备监督检验中心。本标准主要起草人：汪艳娥、王从军、童宁、张申生。本标准第一次修订。DB34/T 8512015 1 强制驱动简易升降机安装验收技术规范 1 范围 本标准规定了强制驱动简易升降机安装验收应遵守的安全准则。本标准适用于额定起重量1500，额定速度0.3 m/s，层站4 层，提升高度15 m 的简易升降机。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 5972 起重机 钢丝绳 保养、维护、安装、检验和报废 GB 6067.1 起重机械安全规程 第1部分:总则 GB 8918 重要用途钢丝绳 GB 28755 简易升降机安全规程 3 验收条件 3.1 技术资料 3.1.1 每台简易升降机都要建立设备档案，设备档案应包括下列内容：3.1.1.1 产品出厂合格证、使用维护说明书、总图、主要受力结构件图、易损件图和必要的安装图等。3.1.1.2 安装单位安装验收的自检报告、安装过程中事故记录与处理报告。3.1.1.3 改造（修理）单位除提供 3.1.1.2 项要求的内容外，还应提供改造（修理）部分的清单、主要部件合格证、改造部分经改造单位批准并签章的图样和计算资料。3.1.1.4 使用单位的修理、保养记录、故障记录等。3.1.2 简易升降机必须是由取得特种设备制造许可证的单位生产的产品。3.1.3 使用单位应制订操作规程，建立管理制度及检修制度。3.2 验收现场工作条件 应符合 GB 28755 中的规定。4 井道 4.1 井道的封闭 应符合 GB 28755 中的规定。4.2 检修门、活板门 DB34/T 8512015 2 应符合 GB 28755 中的规定。4.3 井道的顶部空间 应符合 GB 28755 中的规定。4.4 井道底坑设施及底坑空间 应符合 GB 28755 中的规定。4.5 随行电缆的安装 在其全程运行中应自由拖行不受阻碍。5 机房和检修平台 应符合 GB 28755 中的规定。6 金属结构 6.1 货厢 6.1.1 货厢结构 应符合 GB 28755 中的规定。6.1.2 货厢最大有效面积和额定载重量关系 应符合 GB 28755 中的规定。6.1.3 货厢处设置的产品标牌、警示标志、额定起重量标志及安全使用须知 应符合 GB 28755 中的规定。6.1.4 货厢入口 应符合 GB 28755 中的规定。6.1.5 货厢的平层准确度 应在 15 mm。6.2 平衡重 应符合 GB 28755 中的规定。6.3 导向装置 应符合 GB 28755 中的规定。6.4 货厢门与层门 应符合 GB 28755 中的规定。DB34/T 8512015 3 7 主要零部件 7.1 卷筒 7.1.1 卷筒 应符合 GB 28755 中的规定。7.1.2 卷筒报废 应符合 GB 6067.1 中的规定。7.2 悬挂钢丝绳 7.2.1 钢丝绳 应符合 GB 8918 的规定。7.2.2 钢丝绳的公称直径 不应小于 8，安全系数不应小于 8。7.2.3 钢丝绳安装 应符合 GB 28755 中的规定。7.2.4 钢丝绳的检验和报废 按 GB/T 5972 的规定进行。7.2.5 各钢丝绳和链条之间的载荷分布 应符合 GB 28755 中的规定。7.2.6 钢丝绳卷绕 应符合 GB 28755 中的规定。7.2.7 钢丝绳卷绕装置的直径与钢丝绳公称直径的比值 应符合 GB 28755 中的规定。7.3 滑轮 7.3.1 滑轮 应符合 GB 28755 中的规定。7.3.2 滑轮槽 7.3.2.1 应光洁平滑，转动良好。7.3.2.2 滑轮应有防止钢丝绳脱槽的装置，且可靠有效。7.3.3 滑轮报废 应符合 GB 6067.1 中的规定。DB34/T 8512015 4 7.4 制动器 7.4.1 制动器 7.4.1.1 应符合 GB 28755 中的规定。7.4.1.2 制动器应是常闭式且应有补偿磨损的调整机构。制动器应调整适宜，制动平稳可靠。7.4.1.3 采用锥形制动器时，锥形制动环必须在制动状态下全部包容在制动轮上，其尾端不允许露在制动轮外。7.4.2 制动器在额定载荷下的安全系数 应不小于 2。7.4.3 制动器零件的报废 应符合 GB 6067.1 中的规定。7.5 吊钩 应符合 GB 6067.1 中的规定。7.6 悬挂链条 应符合 GB 28755 中的规定。7.6.1 链条的报废 应符合 GB 6067.1 中的规定。7.6.2 链条的安装 应符合 GB 28755 中的规定。7.6.3 各链条之间的载荷分布 应符合 GB 28755 中的规定。7.7 齿轮和齿条 应符合 GB 28755 中的规定。7.8 液压装置 应符合 GB 28755 中的规定。7.9 驱动装置 应符合 GB 28755 中的规定。8 电气设备 8.1 电动机的保护 应符合 GB 28755 中的规定。DB34/T 8512015 5 8.2 线路保护 应符合 GB 28755 中的规定。8.3 供电系统保护装置 应配备供电系统断相、错相保护装置。8.4 失压保护 应符合 GB 28755 中的规定。8.5 绝缘电阻 应符合 GB 28755 中规定。8.6 接地 应符合 GB 28755 中规定。8.7 主开关 应符合 GB 28755 中规定。8.8 照明、信号 应符合 GB 28755 中规定。9 安全保护装置 9.1 停层保护装置 应符合 GB 28755 中的规定。9.2 下行超速保护装置 应符合 GB 28755 中的规定。9.3 防运行阻碍保护装置 应符合 GB 28755 中的规定。9.4 限位开关 应符合 GB 28755 中的规定。9.5 极限开关 应符合 GB 28755 中的规定。9.6 缓冲器 应符合 GB 28755 中的规定。9.7 检修运行装置 DB34/T 8512015 6 应符合 GB 28755 中的规定。9.8 超载保护装置 应符合 GB 28755 中的规定。9.9 机械设备的防护装置 应符合 GB 28755 中的规定。9.10 停止装置 应符合 GB 28755 中的规定。9.11 液压管路限流或切断装置 应符合 GB 28755 中的规定。10 试验要求 10.1 空载试验 货厢空载以正常运行速度上、下运行，各操纵功能正确，可靠；简易升降机运行平稳、准确；各安全装置有效。10.2 额定载荷试验 在额定载荷下，进行以下检查：a)各运行机构应运转正常；b)主要受力结构件应无明显裂纹、连接松动，无构件损坏等影响简易升降机性能和安全的缺陷。10.3 静载试验 起吊 1.25 倍的额定载荷，按照相应要求进行静载荷试验，试验后主要受力结构件应无明显裂纹、永久变形、油漆剥落，主要机构连接处无松动或者损坏，无影响性能和安全的其他损坏。10.4 动载试验 起吊 1.1 倍的额定载荷，按照相应要求进行动载荷试验，试验后，各机构应动作灵活、制动性能可靠；结构和机构无损坏，连接无松动。_
