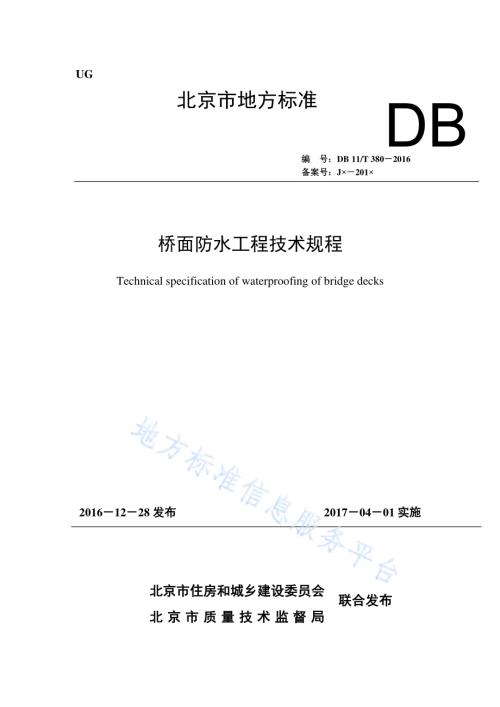

UG 北京市地方标准 编 号：DB 11/T 380 2016 备案号：J 201 桥面防水工程技术规程 Technical specification of waterproofing of bridge decks 2016 12 28发布 2017 04 01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 DB11/T 380-2016 2 北京市地方标准 桥面防水工程技术规程 Technical specification of waterproofing of bridge decks 编 号：DB11/T 380-2016 备案号：J-201 主编部门：北京市建筑材料质量监督检验站 北京东方雨虹防水技术股份有限公司 批准部门：北京市质量技术监督局 施行日期：2017年 04月 01日 2016 北京 DB11/T 380-2016 3 前 言 本规程为推荐性标准。本规程根据北京市质量技术监督局关于印发 2014年北京市地方标准制修订项目计划的通知（京质监标发 2014 36号），由北京市建筑材料质量监督检验站负责桥面防水 工程技术规程地方规程的修订工作。规程编制组经广泛调查研究，参考了相关 国家 规 范和标准，同时借鉴和吸收国内外近 年 来实际 工程经验，并在 广泛 征求意见 的 基础上，通 过反复讨论、修 改和完善，在 桥面防水工程技术规程 DB11/T380-2006的 基础上 修订了本规程。本规程的主 要章节是：1 总则；2 术 语；3基 本规 定；4 材料；5细 部 构造；6 施工；7质量验 收。本规程 与 DB11/T380-2006相 比，主 要变化如下：增加“术 语”章节。在“材料”章节中，删除自粘改 性 沥青 防水 卷 材，增加聚脲 防水 涂 料，并对基层处 理剂、胎体增强 材料的技术 要求进 行修 改。对 防水材料的 厚度及用 量 要求进 行 明确。增加“粘 结强度”、“剪切强度”的技术 指 标 要求。增加“细 部 构造”章节。对 防水 卷 材、防水 涂 料的施工 要求细化，增加对 水 泥基渗透结晶型 防水 涂 料的施工 要求。在“质量验 收”章节，对基层和 防水 层 的验 收要求细化。在“附录”章节，提 出“粗糙 度”、“粘结强度”、“剪切强度”的 试 验方 法，删除“基层 含 水 率”试 验方 法。本规程由北京市 住房 和 城乡 建 设委员会 和 北京市质量技术监督局 共 同 负责 管 理，北京市住房 和 城乡 建 设委员会归口 并 组 织 实 施，北京市建筑材料质量监督检验站负责 具 体 技术 内 容的 解释。为 提 高 规程的质量 和 水 平，规程 执 行 过 程 中如 有 意见 或 建 议，请寄送至 北京市建筑材料质量监督检验站（地 址：北京市 石景山区金顶 北 路 69号，邮政 编 码：100041）本规程主编 单位：北京市建筑材料质量监督检验站 北京东方雨虹防水技术股份有限公司 本规程参编 单位：北京建筑材料检验研究 院 有限公司 苏州 中 材 非金属矿 工 业设 计研究 院 有限公司 DB11/T 380-2016 4 北京 九木恒岳 建筑技术 中 心 北京 龙正科 技发 展 有限公司 北京 城荣 防水材料有限公司 广 西金 雨 伞 防水 装饰 有限公司 大禹伟业（北京）国际 科 技有限公司 北京 圣洁 防水材料有限公司 江苏凯伦 建材股份有限公司 深圳 市 卓宝科 技股份有限公司 北京 中 建 友 建筑材料有限公司 北京 森 聚 柯高分子 材料有限公司 宁波新灵 防水材料有限公司 北京 沃特瑞森新 材料 新 技术有限公司 北京 普石 防水材料有限公司 北京 可立特科 技发 展 有限公司 北京 丰 汇华旗投资 管 理 有限公司 北京 万 宝 力 防水工程有限公司 北京建工 路 桥工程建 设 有限责 任 公司 青 岛天晟 防水建材有限公司 本规程主 要 起草人 员：檀春丽 许 宁 李文超 叶林 标 沈春林 刘世 波 路瑞 娟 容 蓉 方 一苍 伍盛 江 李冰茹 杜 昕 肖成欣 林旭涛 吴 进明 余 建 平 冯 国 荣 车 娟 孙双林 刘 靖 高 进 军 王 力 李 国 力 武文斌 岳 晓红 张茂成 卢士军 聂 雷 张连 普 张爱军 本规程主 要 审 查 人 员：刘丙宇 张勇 曹 征 富 杨军霞 刘春才 焦永达 吴 明 DB11/T 380-2016 5 目 录 1 总则.1 2 术 语.2 3 基 本规 定.3 4 材料.5 5 细 部 构造.6 6 施工.11 7 质量验 收.14 附录 A 粗糙 度 检 测 方 法.17 附录 B 粘结强度 试 验方 法.18 附录 C 剪切强度 试 验方 法.19 本规程 用 词说 明.20 引 用 标准 名 录.21 条文说 明.22 DB11/T 380-2016 6 Contents 1 General provisions.1 2 Terms.2 3 Basic requirements.3 4 Materials.5 5 Detail struture.6 6 Construction.11 7 Project acceptance.14 Appedix A Test methods of roughness.17 Appedix B Test methods of bond strength.18 Appedix C Test methods of shear strength.19 Explanation of wording in this standard.20 List of normative standards.21 Clause explanation.22 DB11/T 380-2016 1 1 总则 1.0.1 为 提 高 桥 梁混凝土 桥面防水工程技术水 平，防 止 桥面水 渗 入 桥 梁 工程 结构，保证 桥面 防水工程的 功能、质量 和 耐久 性 能，制 定 本规程。1.0.2 本规程 适 用 于北京市行 政区 域 内基层 为 混凝土 的桥面防水工程的施工 和 质量验 收。1.0.3 桥面防水工程的施工 和 质量验 收，除 应 符合 本规程 外，尚 应 符合 国家、行 业 及 北京市 现 行有关标准的规 定。DB11/T 380-2016 2 2 术语 2.0.1 桥面防水 系统 waterproof system of bridge deck 由桥面 铺 装 中 的 沥青 混凝土 面 层 或 水 泥 混凝土 面 层、防水 层、混凝土 基层及 桥面 排 水 口、渗 水 管 等 与 防 排 水有关 构造构 成 的 整 体。2.0.2 桥面防水 层 waterproof layer of bridge deck 在 桥面 铺 装 中，防 止 水 渗 入 桥 梁 结构中 的 构造层。2.0.3 基层 substrate 位 于防水 层 以 下 且紧贴 防水 层 的 结构层。2.0.4 基层处理剂 primary treatment agent 为 增强 防水材料 与基层 之间 的 粘结 力 或 为了 隔离 基层 表 面 以 下 的水 分，在 防水 层 施工 前 预先 涂 刷 在基层上 的 涂 料。2.0.5 基层 平 整 度 substrate evenness 基层 表 面的 凹凸偏差 量，单位 为 mm。2.0.6 基层 粗糙 度 substrate coarseness 基层 表 面 不光滑 的 棱角 及 其 构造 的程 度，单位 为 mm。2.0.7 防水 等级 waterproof grade 根据桥 梁 分 类、道 路 等级、地 区 环境 及 防水 层 使 用 年限划 分 的防水 级别。2.0.8 防水 层 合 理 使 用 年限 service life of waterproof layer 桥面防水 层 能 满足 正 常使 用要求 的期限。2.0.9 胎体增强 材料 reinforcement material 夹铺 在涂 膜 防水 层中 起 增强 作 用 的材料，如聚 酯无纺布、无碱玻璃纤维等。2.0.10 结 合 层 bonding layer 设 置 于防水 层和沥青 混凝土 铺 装 面 层 之间，起 粘结、过 渡 和 防 止 其 相 互间产生不良 反 应 的 构造层。DB11/T 380-2016 3 3 基本规定 3.0.1 混凝土 桥面 铺 装 内 应 设 防水 层，并 应 有 完善 的 排 水 系统。3.0.2 桥面防水工程 应 根据桥 梁 的 类别、重 要 程 度、使 用 功能、所 处 地 理 位 置、自 然环境、所 在 道 路 等级等 划 分 为 两个 防水 等级，等级 划 分 按表 3.0.2的规 定 执 行。表 3.0.2 桥面防水 等级 项 目 桥面防水 等级 桥 梁 类别*1、特大 桥、大 桥 2、城 市 快速 路、主 干 路 上 的桥 梁、交 通量 较 大 的 城 市 次干 路 上 的桥 梁 级以 外 的 所 有桥 梁 防水 层 使 用 年限 大 于 或 等 于 15年 大 于 或 等 于 10年 注：特大 桥、大 桥的 定 义 执 行 现 行 城 市桥 梁 行 业 标准的规 定。城 市 快速 路、主 干 路 和 次干 路 的 定 义 应 执 行 现 行 城 市 道 路 行 业 标准的规 定。3.0.3 桥面防水 系统 设 计 应 包括 下 列 内 容：1 确定 桥面防水 设 计 等级 和 设 防 要求；2 桥面防水 构造；3 防水材料 及 其 主 要 通 用和 应 用 性 能；4 桥面 排 水 设 施 设 计；5 桥面防 排 水 细 部 构造。3.0.4 对 防水 等级 为 级 的桥 梁，混凝土 面 层 的 厚度 不 应 小 于 80mm；对 于防水 等级 为II级 的桥 梁，混凝土 面 层 的 厚度 不 应 小 于 60mm。3.0.5 桥面防水材料 应 根据 使 用 地 点 的 历 年 最 高 气温、有 效最低气温、桥面 铺 装 面 层、桥面 坡 度、铺 装 面 层厚度和 防水 层上沥青 混凝土 的 摊铺温 度 等因素 进 行 选择；当选择 防水 卷 材 或 防水 涂 料 时，还 应 满足其 材料的 耐 热 性、低温 柔 性 和 热老 化 性相 适应 的 要求。防水 层 材料的 选 用 应 符合 下 列 规 定：1 对结构 刚 度 较小 或 使 用 环境 的 最 高 有 效温 度和 最低 有 效温 度 差、温 度 梯 度 较 大 的桥 梁，宜 选 用 拉伸 性 能 和 胀缩 适应 性 较 强 的防水 卷 材 或 防水 涂 料；2 当 采 用沥青 混凝土 铺 装 面 层时，防水 层 宜采 用 防水 卷 材 或 防水 涂 料 等 防水材料；3 当 采 用 水 泥 混凝土 铺 装 面 层时，宜采 用 水 泥基渗透结晶型 防水 涂 料 等 刚 性防水材料，严禁采 用卷 材作防水 层；4 当 桥面 纵向 或 横向 坡 度 大 于 4%时，不 宜采 用卷 材防水 层；当 桥 梁 的 平 曲线半径 60m时，桥面防水 宜采 用 防水 涂 料；5 应 根据防水 层上沥青 混凝土 的 摊铺温 度 选择 相 应 的防水材料。防水 卷 材的 耐 热 度DB11/T 380-2016 4 应 低 于 沥青 混凝土 的 摊铺温 度，但 同时沥青 混凝土 的 摊铺温 度 应 低 于 170；防水 涂 料的 耐 热 度 应 高 于 沥青 混凝土 的 摊铺温 度。当 沥青 混凝土 的 摊铺温 度 有 特 殊需 求时，防水层 应 另 行 设 计；6 选 用 防水材料 时，不 宜将 防水 卷 材 和 防水 涂 料 复 合使 用。3.0.6 不 同 的防水材料 适 用 于 不 同 的桥面 铺 装 类 型和 桥面防水 等级，防水材料的 适 用范 围 按表 3.0.6的规 定 执 行。表 3.0.6 防水材料的 适 用范 围 材料 桥面 铺 装 类 型 桥面防水 等级 防水 卷 材 弹 性 体改 性 沥青 防水 卷 材 沥青 混凝土、塑 性 体改 性 沥青 防水 卷 材 沥青 混凝土、防水 涂 料 聚 合 物 改 性 沥青 防水 涂 料 沥青 混凝土 或 水 泥 混凝土、聚 氨 酯 防水 涂 料 聚脲 防水 涂 料 聚 合 物 水 泥 防水 涂 料 水 泥基渗透结晶型 防水 涂 料 水 泥 混凝土、3.0.7 防水材料 进 场后，应 按 规 定进 行 见 证 检验，严禁 使 用 不合 格 产 品。3.0.8 当铺 设 防水 卷 材 时，环境气温 和卷 材的 温 度 应 不低 于 5，基层 表 面的 温 度 必须高 于 0；当 下 雨、下 雪 和 风 力 大 于 或 等 于 5级 时，严禁 进 行桥面防水 层 的施工。当 施工 中 途 下 雨 时，应 做好已 铺 卷 材 周边 的防 护 工作。3.0.9 防水 涂 料 不 得 在 雨 天、雪 天 施工。采 用 刷 涂 方 式 施工，风 力 大 于 或 等 于 5级 时 严禁 施工；采 用 喷 涂 方 式 施工 时，风 力 大 于 或 等 于 4级 时 严禁 施工。不 同 防水 涂 料施工 时，环境温 湿 度 应 符合表 3.1.9的规 定。表 3.1.9 不 同 防水 涂 料的施工 环境 要求 防水 涂 料 施工 环境温 度要求 施工 环境温 度要求 聚 合 物 改 性 沥青 防 热熔 型聚 合 物 改 性 沥青 防水 涂 料-5 水性 聚 合 物 改 性 沥青 防水 涂 料 5 35 聚 合 物 水 泥 防水 涂 料 5 35 聚 氨 酯 防水 涂 料 5 聚脲 防水 涂 料 5 85%RH 3.0.10 水 泥基渗透结晶型 防水 涂 料 严禁 在 雨 中 或 环境温 度 低 于 5 时 施工。不 宜 在 烈 日下 施工。3.0.11 防水 层 大 面 积 施工 前 应 先 做好阴阳 角、转 角、排 水 口 等 部 位 的 细 部 处理，然 后再进 行 大 面 积 铺 设。3.0.12 防水 层 铺 设 完 毕后，应 对 防水 层进 行 必 要 的 保 护。严禁 车 辆、行 人 穿 行，禁 止 停滞机械 及 堆放杂物。3.0.13 桥面防水工程 应 按 施工工 序 进 行检验，每 一 工 序 合 格后 方 可 进 行 下 一 道 工 序 作 业。DB11/T 380-2016 5 4 材料 4.0.1 桥面 用 防水材料的性 能应 符合 国家 标准、行 业 标准的 要求，其 适 用 标准 应 按表 4.0.1的规 定 执 行。表 4.0.1 防水材料的性 能 要求 材料 适 用 标准 防水 卷 材 弹 性 体改 性 沥青 防水 卷 材 JC/T974 道 桥 用改 性 沥青 防水 卷 材 塑 性 体改 性 沥青 防水 卷 材 防水 涂 料 a 聚 合 物 改 性 沥青 防水 涂 料 JC/T975 道 桥 用 防水 涂 料 聚 合 物 水 泥 防水 涂 料 JC/T975 道 桥 用 防水 涂 料 聚 氨 酯 防水 涂 料 b GB/T19250-2013 聚 氨 酯 防水 涂 料 聚脲 防水 涂 料 GB/T23446 喷 涂聚脲 防水 涂 料 水 泥基渗透结晶型 防水 涂 料 GB18445水 泥基渗透结晶型 防水材料 防水 涂 料的 胎体增强 材 料 聚 酯无纺布 GB50345-2012 屋 面工程技术规 范 中 的 B.1.9 无碱玻璃纤维 GB/T18369 玻璃纤维无 捻 粗 纱 密封 材料 道 桥 用 密封胶 JC/T976 道 桥 嵌缝 用 密封胶 基层处理剂 冷底油 JC/T1069 沥青基 防水 卷 材 用基层处理剂 热熔胶 CJJ139-2010 城 市桥 梁 桥面防水工程技术规程 中 4.3.6 a防水 涂 料 在 满足其 相 应 的 产 品 标准 以 外，还 应 满足 JC1066建筑防水 涂 料有 害物 质限量的 指 标 要求。b聚 氨 酯 防水 涂 料 应 满足 GB/T19250-2013 聚 氨 酯 防水 涂 料 中 II型 产 品 的 指 标 要求 4.0.2 桥面防水 体 系 中 防水材料 与基层处理剂、密封胶、其间 的 胎体增强 材料、其 上 的结 合 层 应 具 有相 容 性，两 种 复 合使 用 的防水材料 之间 应 具 有相 容 性。4.0.3 卷 材 及涂 料防水 层与基层 的 粘结强度 应 符合表 4.0.3的规 定。表 4.0.3 卷 材、涂 料 粘结强度要求 防水 层 表 面 温 度（）10 20 30 40 50 非 聚脲 类 防水 涂 料 粘结强度（MPa）0.40 0.35 0.30 0.25 0.20 聚脲 防水 涂 料 2.00 1.75 1.5.0 1.25 1.00 卷 材 粘结强度（MPa）0.35 0.30 0.25 0.20 0.15 注：当 防水 层 表 面 温 度 介 于 表 中 两个温 度 之间 时，其 对 应 的 强度指 标 按 线 性 内 插 法 计 算。4.0.4 特大 桥、桥 梁 坡 度 大 于 3%等 对 防水 层 有 特 殊 要求 的桥 梁 宜 检 测 防水 层与基层 的剪切强度，并 符合表 4.0.4的规 定。表 4.0.4 防水 层与基层 的 剪切强度要求 防水 层 表 面 温 度（）10 20 30 40 50 涂 料 剪切强度（MPa）1.00 0.50 0.30 0.20 0.15 卷 材 剪切强度（MPa）1.00 0.50 0.30 0.15 0.10 注：当 防水 层 表 面 温 度 介 于 表 中 两个温 度 之间 时，其 对 应 的 强度指 标 按 线 性 内 插 法 计 算。DB11/T 380-2016 6 5 细部构造 5.1 桥面防水设防要求 5.1.1 桥面 铺 装 防水 系统 应 根据桥面 铺 装 面 层 材料、防水 等级 及自 然 条 件采取 不 同 的 构造 形式，并 应 符合 下 列 要求：1 当 桥面 铺 装 材料为 沥青 混凝土 面 层时，防水 层 宜采 用 防水 卷 材、防水 涂 料，并 应符合 本规程 第 3.0.4条 的规 定；2 当 采 用 水 泥 混凝土 铺 装 面 层时，宜采 用 水 泥基渗透结晶型 防水 涂 料。5.1.2 卷 材防水 层厚度 应 符合表 5.1.2规 定。表 5.1.2 卷材防水层厚度 桥面防水 等级 热熔 施工防水 卷 材(mm)热熔胶 施工防水 卷 材(mm)4.5 5.0 3.5 4.0 3.5 4.0 2.5 3.0 5.1.3 涂 料防水 层厚度及 其 他 材料 用 量 应 符合表 5.1.3的规 定。表 5.1.3 涂料防水层厚度及其他材料用量 桥面防水 等级 材料 类 型 级 级 涂 料防水 层厚 度(mm)聚 合 物 改 性 沥青 防水 涂 料 热熔 型聚 合 物 改 性 沥青 防水 涂 料 3.0 2.0 水性 聚 合 物 改 性 沥 青 防水 涂 料 2.0 2.0 聚 氨 酯 防水 涂 料 1.5 1.0 聚脲 防水 涂 料 1.5 1.0 聚 合 物 水 泥 防水 涂 料 2.0 水 泥基渗透结晶型 防水材料（g/m2）1500 1300 胎体增强 材料(g/m2)聚 酯无纺布 80100 80100 无碱玻璃纤维 300 200 注：表 中 所列 涂 料防水 层厚度 为 含 胎体增强 材料的 总厚度。5.1.4 当 桥面 铺 装 面 层 材料为 沥青 混凝土、且选 用聚 合 物 改 性 沥青 防水 涂 料、聚 氨 酯 防水 涂 料 或 聚 合 物 水 泥 防水 涂 料 时，必须 在涂 膜 层内 设 置 胎体增强 材料，胎体增强 材料 下面的 涂 料 厚度 不 应 小 于 0.5mm、且不 应 大 于 1.0mm，胎体增强 材料 采 用聚 酯无纺布 或 无碱玻璃纤维 的 用 量 应 符合 本规程 表 5.1.3的规 定。5.1.5 当 桥面 铺 装 面 层 材料为 沥青 混凝土，且选 用聚 氨 酯 防水 涂 料 和聚脲 防水 涂 料 时，应 在涂 膜 防水 层与 铺 装 面 层 间 设 置 结 合 层。5.1.6 当 桥面 铺 装 面 层 材料为水 泥 混凝土 或 桥面 板 上 设 有 混凝土 整 平 层时，铺 装 面 层 或整 平 层 的施工 缝、伸缩缝 等 接缝 部 位 内 应 嵌 填 防水 密封 材料。DB11/T 380-2016 7 5.2 细部构造 5.2.1 护 栏、路 缘 石 等 桥面 附 属 构 件 的防水 处理 应 符合 下 列 要求：1 当 附 属 构 件放 置 在 防水 层上时，下 部的防水 层 应 做 卷 材 加强层，不 便 时，可 涂 刷防水 涂 料；2 当 附 属 构 件 基 座 与 防水 层基层 相 连 时，防水 层 应 覆盖 至 附 属 构 件 基 座 的 上 部，并在 地 脚螺栓 周围做密封 处理。5.2.2 在 混凝土 基 面的 转 角 处和基 面 与 防 撞 护 栏（图 5.2.2-1、5.2.2-2）、隔离 墩、路 缘石 等 构 件 立 面的 交 接 处 防水 卷 材 不 应 上 翻，应 直抵 相 交 结构 立 面 且 与基 面 密 贴，并 采 用防水 密封 材料 将 防水 层 端 部 与结构 立 面的 交 接 处 填 满。防水 涂 料的 上 翻 高 度 宜 稍 低 于 铺装 面 层 的 上 表 面。图 5.2.2-1防 撞 护 栏 处 的桥面防水 系统 示 意 图 1-防 撞 护 栏；2-密封 材料；3-卷 材防水 层；4-沥青 混凝土 面 层；5-混凝土 整 平 层；6-桥面 板 顶 面；图 5.2.2-2防 撞 护 栏 处 的桥面防水 系统 示 意 图 DB11/T 380-2016 8 1-防 撞 护 栏；2-增强层；3-涂 料防水 层；4-沥青 混凝土 面 层；5-混凝土 整 平 层；6-桥面 板 顶 面 5.2.3 在 安 装 桥 梁 伸缩 装 置 时，应 在 浇 注 伸缩缝 槽 内 混凝土 之前 将伸缩缝 两 侧（图 5.2.3）的防水 层 端 部 用 密封 材料 进 行 封 闭。图 5.2.3伸缩 装 置两 侧 的防水 构造 1-防水 层；2-密封 材料；3-伸缩 装 置；4-沥青 混凝土 面 层；5-混凝土 整 平 层；6-伸缩缝 保 护 带 混凝土；7-主梁 或 桥 头搭 板 5.2.4 当 桥面 铺 装 面 层 为 沥青 混凝土 时，应 在 桥 梁 伸缩缝 旁 边 且 位 于桥 梁 纵 坡 高 点 的 一侧、沿 桥 梁 横 坡 的 坡 底 处 设 置 渗 水 管（图 5.2.4）。DB11/T 380-2016 9 图 5.2.4伸缩缝 槽 边 的 渗 水 管 示 意 图 1-密封 材料；2-伸缩缝 保 护 带 混凝土；3-渗 水 管顶 面；4-沥青 混凝土 面 层；5-伸缩缝；6-防水 层；7-渗 水管；8-盖 梁 或 台帽；9-雉墙；10-桥 头搭 板；11-整 平 层；12-焊 于 钢 管 上 的 卡钉；13-主 梁 桥面 板 5.2.5 当 桥面 铺 装 为 沥青 混凝土 面 层时，桥面 排 水 口装 置 中 泄 水 口 下 缘 应 低 于防水 层 设 置，泄 水 口顶 面 高 程 应 低 于桥面 铺 装 层 10 mm 15mm。同时 应 在 泄 水 口 处 覆盖 土 工 布。防水 层与 排 水 口装 置 周边 的相 接 处 应 采 用 密封 材料 进 行 封 闭（图 5.2.5-1、5.2.5-2）。(a)顺 桥 向 立 面 图（b）平 面 图 5.2.5-1矩 形 排 水 口 安 装 示 意 1-沥青 混凝土 面 层；2-密封 材料；3-防水 层；4-下 卧砂浆；5-泄 水 口；6-桥面 排 水 口 DB11/T 380-2016 10(a)横 桥 向 断 面 图(b)排 水 口顶 面 平 面 图(c)排 水 口 底 面 平 面 图 图 5.2.5-2圆 形 排 水 口 安 装 示 意 1-防水 层；2-密封 材料；3-泄 水 口；4-沥青 混凝土 面 层；5-基层；6-顶 盖；7-卡圈；8-主 梁 悬臂 板 或 桥面 板；9-防 撞 护 栏 或路 缘 石 DB11/T 380-2016 11 6 施工 6.1基层要求 6.1.1 当 基层 混凝土 强度 达 到 设 计 强度要求，经验 收 合 格后，方 可 进 行防水 层 施工。桥面防水 层 应 直 接 铺 设 在 混凝土 表 面 上，不 得 在 二者 间 加 铺 砂浆找 平 层。6.1.2 采 用 防水 卷 材 时，基层 混凝土 表 面的 粗糙 度 应 为 1.0 mm 1.5 mm；当 采 用 防水 涂料 或 水 泥基渗透结晶型 防水 涂 料 时，基层 混凝土 表 面的 粗糙 度 应 为 0.5 mm 0.8mm。基层 混凝土 表 面 粗糙 度处理 宜采 用 抛丸打磨。对 局部 粗糙 度 小 于 下 限 值 的部 位，可 在 环 氧树脂 上 撒 布 粒 径 为 0.2mm 0.7mm的 石 英砂 进 行 处理，同时 应 将 环 氧树脂 上 的 浮砂清 除干 净。6.1.3 混凝土 的 基层 平 整 度 不 宜 超 过 5.0mm。6.1.4 不 同 类 型 的防水材料 对基层 的 干 燥 程 度要求 不 同，基层 干 燥 程 度 应 符合表 6.1.4的规 定：表 6.1.4 不同防水材料的基层干燥程度要求 材料 基层 干 燥 程 度要求 防水 卷 材 弹 性 体改 性 沥青 防水 卷 材 干 燥 塑 性 体改 性 沥青 防水 卷 材 防水 涂 料 聚 合 物 改 性 沥青 防水 涂 料 热熔 型聚 合 物 改 性 沥青 防水 涂 料 干 燥 水性 聚 合 物 改 性 沥青 防水 涂 料 潮 湿 聚 合 物 水 泥 防水 涂 料 潮 湿 聚 氨 酯 防水 涂 料 干 燥 聚脲 防水 涂 料 干 燥 水 泥基渗透结晶型 防水 涂 料 润 湿，无 明 水 6.1.5 基层 面 应 坚 实、平 整，干 净。阴、阳 角 处 应 按 规 定 半径做 成 圆弧。基层 表 面的 浮灰 应 清 除 干 净，不 得 有 杂物、油 类 物 质、有 机 质 等。6.1.6 水 泥 混凝土 铺 装 面 层及基层 混凝土 的施工 缝、伸缩缝 内 应 清 理 干 净，嵌 填 密封 材料。嵌 填 的 密封 材料 应 粘结 牢固、封 闭 严密，并 应 根据 需 要 使 用 底 涂。6.2 基层处理 6.2.1 当 防水 层 施工 时，因 施工 原 因 需 在 防水 层 表 面 另 加 设 结 合 层及处理剂时，应 在确DB11/T 380-2016 12 定结 合 层及处理剂 的材料 前，进 行 沥青 混凝土 与 保 护 层、结 合 层及处理剂与 防水 层 间 的粘结强度 模拟 试 验，试 验 结 果 应 满足 本规程 第 4.0.3条 的 要求 后，方 可 使 用与 试 验材料 完全 一 致 的 结 合 层及处理剂。6.2.2 基层处理剂 使 用 前 搅拌均匀，涂 布 时 应 对 防 撞墙 等 外 露 构 件采取 避免污染 的 覆盖措 施。6.2.3 喷 涂基层处理剂时，应 先 对细 部 节 点 多遍 涂 刷，然 后再 进 行 大 面 喷 涂，不 得 漏 涂。6.2.4 基层处理剂涂 布 完 毕后，其表 面 应 进 行 保 护，且 应保 持清 洁。涂 刷 范 围 内，严禁车 辆 行 驶 和 人 员 踩踏。6.2.5 采 用渗透结晶型 防水 涂 料 时，需 查验 基层 裂 缝，对 裂 缝 部 位 进 行修 补。6.3 防水卷材施工 6.3.1 防水 卷 材 采 用 满 粘 法 铺 设，任 何 部 位 的 卷 材 不 得 多 于 3层，卷 材 搭 接 长 边 应 错开500mm以 上。卷 材 搭 接 时，短 边 的 搭 接 宽 度 应 不小 于为 150mm、长 边 应 不小 于 100mm。6.3.2 铺 设 防水 卷 材 应 平 整 顺直，搭 接 尺寸 应 准 确，不 得 扭 曲、皱褶。卷 材的 展 开 方 向应 与 车 辆 的 运 行方 向 一 致，卷 材 应 沿 桥 梁 纵、横 坡 从 低 处 向 高 处 的 铺 设 方 法，高 处卷 材应 压 在 低 处卷 材 之 上。6.3.3 当 采 用 热熔 法 铺 设 防水 卷 材 时，应 满足 下 列 要求：1 应 均匀 加 热 卷 材的 下 表 面 涂 盖 层，且 应 压 实 防水 层。火焰 加 热 器 的 喷 嘴 与卷 材的距 离 应适 中并 以 卷 材 表 面 熔 融 至 接 近 流淌 为 度，防 止 烧融 胎体；2 卷 材 表 面 热熔后 应 立 即滚 铺 卷 材，滚 铺 时卷 材 上 面 应 采 用 滚筒 均匀 辊压，并 应 完全 粘 贴 牢固，且不 得 出 现气 泡；3 搭 接缝 部 位 应 将热熔 的 改 性 沥青 挤压溢 出，溢 出 的 改 性 沥青自 然 封边，并 应 均匀顺直 封 闭 卷 材的 端 面。在 搭 接缝 部 位，应 将 相 互 搭 接 的 卷 材 压薄，相 互 搭 接 卷 材 压薄 后的 总厚度 不 得 超 过 单 片 卷 材 初始 厚度 的 1.5倍。当 接缝 处 的 卷 材有 细 砂 或矿 物 粒 料 时，应 清 除 干 净 后再 进 行 热熔 和 接缝 处理。6.3.4 当 采 用 热熔胶 法 铺 设 防水 卷 材 时，应 排 除卷 材 下 面的 空 气，并 应 辊压 粘 贴 牢固。搭 接 部 位 的 应 涂 满 热熔胶，且 应 辊压 粘 贴 牢固。搭 接缝 口 应 采 用 热熔胶封严。6.4 防水涂料施工 6.4.1 单 组 分 防水 涂 料 使 用时，应 准 确 计量，搅拌均匀。多 组 分 涂 料施工 时，应 按 配 合比 准 确 计量，混 合 均匀。6.4.2 当 采 用 刷 涂 方 式 施工 时，转 角 部 位 应 按 设 计 要求 做 细 部 增强处理，不 得 有 削弱、断 开、流淌 和 堆积 现 象。防水 涂 料 宜 多遍 涂 布，防水 涂 料 应保 障 固 化 干 燥 时 间，应 待 前 一 道 涂层 表干 后，方DB11/T 380-2016 13 可 涂 布 后 一 道 涂 料。间隔 时 间不 宜 超 过 24h。涂层 的 厚度 应 均匀，且表 面 应 平 整，其 平均 厚度 应达 到 设 计 要求，并 应 符合 本规程 中 表 5.1.3的规 定。涂 料防水 层 的 收 头，应 采 用防水 涂 料 多遍 涂 刷 或 采 用 密封 材料 封严。6.4.3 当 采 用 喷 涂 方 式 施工 时，喷 涂 作 业 时，喷 枪 宜 垂 直 于 喷 涂基层，距 离 适 中，均匀移动。应 按 照 先 细 部 构造 后 大 面 喷 涂 的 顺 序 连 续 作 业，一 次 多遍、交 叉 喷 涂 达 到 厚度 设计 要求。涂 料防水 层 的 收 头，应 采 用 防水 涂 料 多遍 薄 喷 或 采 用 密封 材料 封严。6.4.4 涂 料防水 层内 设 置 胎体增强 材料 时，应 顺 桥面行 车 方 向 铺贴。铺贴 顺 序 应 自 最低处 开始 向 高 处 铺贴 并 顺 桥 宽 方 向 搭 接，高 处胎体增强 材料 应 压 在 低 处胎体增强 材料 之 上。胎体 搭 接 时，短 边 搭 接 宽 度 不 得 小 于 70mm、长 边 搭 接 宽 度 不 得 小 于 50mm，上下层胎体增强 材料的 长 边 搭 接缝 应 错开，且不 得 小 于 幅宽 的 1/3。6.4.5 涂 料 涂层 间夹铺 胎体增强 材料的施工，宜边 涂 布 边 铺 胎体；胎体 应 铺贴 平 整，排除 气 泡，并 应 与涂 料 粘结 牢固。在胎体上涂 布 涂 料 时，应 使 涂 料 浸 透胎体，覆盖 完 全，不 得 有 胎体外 露 现 象。当 采 用 纤维 增强时，纤维 切 割 应 和涂 料 喷 洒 同 步，充 分 计 算 涂 料 喷 涂 量，控 制 好 纤维 喷 涂 气 压，保证 纤维 浸 润 于 涂 料 中 分 散 均匀 一 致、覆盖 完 全、不 得 露 白。6.4.6 当 桥面防水 层 所 用 材料为 聚 氨 酯 防水 涂 料 和聚脲 防水 涂 料 时，宜 设 置 结 合 层。6.4.7 涂 料防水 层 出 现 缺陷 时 应 及时 修 补。6.4.8 施工 时要 防 止 防水 涂 料 对 混凝土 裸 露 部 位 和 其 他 构 件 的 污染。6.4.9 施工 完 毕后，应 按 设 备 使 用 说 明 书 的 要求 检查 和 清 理 机械 设 备，并 妥 善处理 剩 余物 料。6.5 水泥基渗透结晶型防水涂料 6.5.1 按 照 产 品 说 明 书 提 供 的 配 比，将 水 泥基渗透结晶 粉 料 与 净 水 进 行调 和，搅拌均匀。6.5.2 水 泥基渗透结晶型 防水 涂 料施工 时，应 分 道 涂 刷，涂 刷 应 均匀，阴 角 处 不 得 出 现沉 积。6.5.3 施工 完 成 后，按产 品 说 明 书 喷 洒雾 化 水 进 行 保 湿 养 护，养 护 时 间不低 于 72h。DB11/T 380-2016 14 7 质量验收 7.1 一般规定 7.1.1 桥面防水施工 应 符合 设 计 文 件 的 要求。桥面防水工程验 收时，应 提 交 下 列 技术 资料：1桥面防水工程的 设 计 文 件、图 纸 会 审、设 计 变 更、洽谈记 录；2防水材料 及 其 配套 材料的 产 品 合 格 证、型 式 检验 报告、见 证 检验 报告、现 场 施工质量验 收 报告；3 防水施工方 案 及 技术、安全 交 底 记 录；4 防水施工工 艺记 录和 施工质量检验 记 录；5 隐蔽 工程验 收 记 录；6 事故 处理、技术 总结 报告 等其 他必须 提 供 的 资 料。7.1.2 防水工程验 收 应 在 施工 单位 自 检 评 定 合 格 的 基础上进 行。桥面防水材料 及 其 配套材料的 见 证 检验项目 应 按表 7.1.2的 要求 执 行。表 7.1.2 防水材料 及 其 配套 材料的 见 证 检验项目 材料 进 场 复 试 项目 防水 卷 材 弹 性 体改 性 沥青 防水 卷 材 可 溶 物 含 量、拉 力、最 大 拉 力 时 延 伸 率、耐 热 性、低温 柔 性、不 透 水性、卷 材 下 表 面 沥青涂 盖 层厚度、渗 油 性 塑 性 体改 性 沥青 防水 卷 材 防水 涂 料 聚 合 物 改 性 沥青 防水 涂 料 固 体 含 量、表干 时 间、实 干 时 间、耐 热 度、不 透 水性、低温 柔 性、拉伸 强度、断 裂延 伸 率、涂 料 与 水 泥 混凝土 的 粘结强 度 聚 合 物 水 泥 防水 涂 料 聚 氨 酯 防水 涂 料 固 体 含 量、耐 热 度、不 透 水性、低温 弯折 性、拉伸 强度、断 裂 伸 长 率、撕裂 强度、不 揉 水性 聚脲 防水 涂 料 固 体 含 量、表干 时 间、凝 胶 时 间、低温 弯折 性、拉伸 强度、断 裂 伸 长 率、撕裂 强度、不 透 水性 水 泥基渗透结晶型 防水 涂 料 含 水 率、细度、施工性、湿 基 面 粘结强度、28d抗 渗 性 能 防水 涂 料的 胎体增强 材 料 聚 酯无纺布 拉 力、延 伸 率 无碱玻璃纤维 含 水 率、断 裂 强度 密封 材料 道 桥 用 密封胶 表干 时 间、流动 性、拉伸 模 量、弹 性 恢 复 率、定 伸 粘结 性 基层处理剂 冷底油 粘度、表干 时 间、固 体 含 量、剥 离 强度、耐 热 性、低温 柔 性 热熔胶 固 体 含 量、拉伸 强度、断 裂延 伸 率、耐 热 度、低温 柔 度、不 透 水性、表干 时 间、实 干 时 间 7.1.3 检验批 应 符合 下 列 要求：1 选 用同 一 规 格 型 号防水材料、采 用同 一 种 施工方 式 的桥面防水 层 且小 于 或 等 于10000m2为 一
