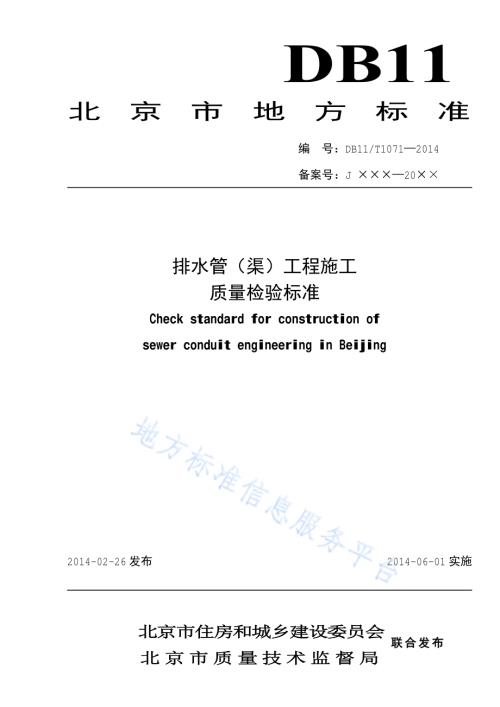

北京市地方标准编 号：DB11/T1071 2014 备案号：J 20 排水管（渠）工程施工 质量检验标准 Check standard for construction of sewer conduit engineering in Beijing 2014-02-26发布 2014-06-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 1 北京市地方标准 排水管（渠）工程施工 质量检验标准 Check standard for construction of sewer conduit engineering in Beijing 编 号：DB11/T 1071 2014 备案号：J 201 主编单位：北京市政建设集团有限责任公司 批准部门：北京市质量技术监督局 实施日期：201年月日 201年 北京 2 前 言 本标准为强制性标准，其中第 3.0.5为强制性条文，必须严格执行。本标准是根据北京市质量技术监督局 2010年 2月下发的关于征求 2010年北京市地方标准制修订 项目意见的通知，由北京市政建设集团有限责任公司会同原参编单位对原北京市地方标准排水管（渠）工程 施 工 质量 检验 标准（DBJ01-13-2004）修订 而成。全 文 共分 10章和 5个附录，主 要 技术 内容包括 1、总则，2、术 语，3、基 本 规定，4、土 方，5、基础，6、开（挖）槽 施 工 主 体结构，7、非开（挖）槽 施 工 主 体结构，8、附属构筑物，9、管渠 功能 性 试 验，10、抽升泵站；附录 A 排水管（渠）工程分 部 工程、分 项 工程划分，附录 B施 工测 量 允许偏差，附 录 C管渠 闭 水 试验 方 法，附录 D管 道闭气试验 方 法，附录 E混凝土结构无压 管 道渗 水量 测与评定 方 法，附录均 为 规范 性 附录。本 次 修订的主 要内容：1、按照 北京市质量技术监督局地方标准编 写 格 式要 求，对原标准 节和 条 款 格 式进 行 了 修 改和调整。2、主 控 项目 和一般 项目 增加了检查数 量 和检验 方 法。3、增加了 排水管渠 工程 施 工 质量 控 制的 规定。4、增加了 部 分化工 管 材 的 检验 标准。5、增加了塑料检查井 的 检验 标准。6、将 原标准第 九章“闭 水 试验”改 为“管渠 功能 性 试验”，增加了“管渠 闭 水 试验 方 法（附录 C）”、混凝土结构无压 管 道渗 水量 测与评定 方 法（附录 E），完善了 管渠 功能 性 试验。7、增加了混凝土模 块砌 筑泵站 的 检验 标准。8、修订 了 条文 说明。本标准由北京市 住房 和 城乡 建设 委员 会 和 北京市质量技术监督局 共 同 负 责管 理。由北京市政建设集团有限责任公司 负 责 具 体 技术 内容 的 解释 工 作。为 了 提高 标准质量，请各 单位 在 执行本标准 过 程 中，注 意 积累资 料、总结 经 验，如 发 现需 要 修 改和补充之处，请 将 意见 和 有关 资 料 寄交 北京市政建设集团有限责任公司技术质量部（北京 海淀区三虎桥南路 6号，邮 政编 码 100048），以供今后 修订 时 参 考。主编单位：北京市政建设集团有限责任公司 参编单位：北京市市政 三 建设 工程 有限责任公司 北京市市政 一 建设 工程 有限责任公司 北京市市政 二 建设 工程 有限责任公司 北京市市政 四 建设 工程 有限责任公司 北京市市政 六 建设 工程 有限责任公司 北京 易 成 市政 工程 有限责任公司 北京市 常青 市政 工程 公司 北京市建设 工程 质量监督 总站 主要 起草人：王健 中、苏河 修、李洁、熊怡思、梁 京 伟、张丽丽、宋景东、杨占猛、胡宇斌、丁磊、梁 文 广、郭彩霞、强 兵、王伟、刘侠；主 要 审 查 人：孔恒、刘彦 林 3 目 录 1 总 则.1 2 术 语.2 3 基 本 规定.4 4 土 方.5 4.1 沟 槽开挖与 支护.5 4.2沟 槽 回填.6 4.3 基 坑 开挖.8 4.4 基 坑回填.9 5 基 础.11 5.1 混凝土基础.11 5.2 土、砂及砂石 基础.12 6 开槽 施 工 主 体结构.13 6.1 预 制 钢筋 混凝土 管 铺 设.13 6.2 金 属 管（钢 管、球墨铸铁 管）管 道 铺 设.13 6.3 硬聚氯乙烯（PVC-U）、高 密度聚乙烯（HDPE）及聚乙烯（PE）管 道 铺 设.16 6.4 玻璃纤维 增 强 热固 性 树脂夹砂（RPMP）管 道 铺 设.17 6.5 倒虹吸 管 铺 设.18 6.6 钢筋 混凝土 管 道 接口.19 6.7 金 属 管 道 接口.19 6.8 塑料 管 道 接口（硬聚乙烯 PVC-U、高 密度聚乙烯 HDPE、聚乙烯 PE）.19 6.9 玻璃纤维 增 强 热固 性 树脂夹砂 管(RPMP)接口.20 6.10 土 渠.20 6.11 现 浇钢筋 混凝土 管（渠）.20 6.12 预 制 装配 式 管（渠）.22 6.13 砌 筑 管（渠）.25 7 非开槽 施 工 主 体结构.28 7.1 工 作 井.28 7.2 顶 管施 工 管 道.29 7.3 盾 构 施 工 排水 隧 道.30 7.4 浅埋暗 挖 施 工 排水 隧 道.32 8 附属构筑物.36 8.1 检查井.36 8.2 雨 水 口.38 8.3 进 出 水 口 构筑物.39 9 管渠 功能 性 试验.41 9.1 一般规定.41 9.2 管渠 闭 水 试验.41 9.3 无压 管 道 的 闭气试验.43 10 抽升泵站.44 10.1 现 浇钢筋 混凝土结构.44 10.2 沉 井结构.47 10.3 砌 筑结构.48 10.4 预 制 混凝土构 件.49 10.5 水 泵 安装.51 4 10.6 管 道 安装.52 附录 A 排水管(渠)工程分 部 工程、分 项 工程划分.53 附录 B 施 工测 量 允许偏差.54 附录 C 管渠 闭 水 法试验.55 附录 D 管 道闭气试验.56 附录 E 混凝土结构无压 管 道渗 水量 测与评定 方 法.58 本标准 用词 说明.59 引用 标准 名 录.60 条文 说明.61 DBXX-20XX 5 Contents 1 general provisions 1 2 term 2 3 basic regulations 4 4 earthwork 5 4.1 trench earthwork and support 5 4.2 trench backfill 6 4.3 pit earthwork 8 4.4 pit backfill 9 5 foundation 11 5.1 concrete foundation 11 5.2 soil,sand and gravel stratum foundation 12 6 the main structure of trench installation 13 6.1 the laying of prefabricated reinforced concrete pipe 13 6.2 laying of metal(steel pipe,ductile iron pipe)pipeline 13 6.3 PVC-U,HDPE and PE pipeline laying 16 6.4 RPMP pipeline laying 17 6.5 inverted siphon straw laying 18 6.6 joint of reinforced concrete pipe 19 6.7 joint of metal pipe 19 6.8 joint of plastic pipe(PVC-U,HDPE,PE)19 6.9 joint of glass fiber reinforced thermosetting resin mortar pipes(RPMP)20 6.10 channel 20 6.11 the cast-in-place reinforced concrete channel 20 6.12 prefabricated channel 22 6.13 building channel 25 7 the main structure of trenchless installation 28 7.1 working shaft 28 7.2 pipe jacking construction 29 7.3 shield Drainage tunnel construction 30 7.4 shallow undercutting Drainage tunnel construction 32 8 affiliated construction 36 8.1 inspection shaft 36 8.2 gully 38 8.3 water inlet and outlet structure 39 9 leak test 41 9.1 general regulations 41 9.2 pipeline(tunnels)leak test 41 9.2 pneumatic pressure test for non-pressure pipe 43 10 pumping lift pump station 44 10.1 reinforced concrete structure 44 10.2 open caisson 47 10.3 masonry structure 48 10.4 precast concrete unit 49 6 10.5 pump installation 51 10.6 pipeline installation 52 Appendix A dividing separated parts of a drainage pipe Engineering project 53 Appendix B deviation of construction survey 54 Appendix C water obturation test 55 Appendix D pneumatic pressure test 56 Appendix E measurement and evaluation of non-pressure concrete pipe leakage 58 Explanation of standard words 59 List of normative standards 60 Clause explanation 61 1 1 总 则 1.0.1 为 适应 排水管(渠)工程 建设发 展 的 需 要，加 强排水管(渠)工程 质量管 理，统 一 排水管(渠)工程 施 工 质量的 检验，确保 工程 质量，特 制 定 本标准。本标准是 用 于排水管(渠)工程 各 分 项、分 部（子 分 部）工程 的 成 品 进 行 计 量、计 数抽 样 检验，对 阶段 性 产品 质量 进 行 检验 的标准。1.0.2 本标准 适用 于北京市行政 区 域 内，新 建、扩 建、改 建 及大、中 型维 修的 城 市排水管 道、渠道工程。有 特殊 要 求的排水管(渠)工程，除特殊 要 求部 分 外，应 按 本标准执行。1.0.3 本标准 应 与 市政 基础 设施 工程 质量 检验与验 收 标准、北京市 给 水排水管 道工程 施 工 技术 规程(DBJ01 47)配套使用。1.0.4 排水管(渠)工程 施 工 质量的 验 收除应 执行本标准 外，尚应符合国家 现 行有关标准的 规定。2 2 术 语 2.0.1 排水管渠 sewer conduit(pipeline)指收 集、输送 城 镇雨、污 水 或 工 业废 水的管(渠)道。2.0.2 自流 管渠、重力流 管（渠）道 free-flow conduit(pipeline)、gravity-flow conduit(pipeline)指输送 的 液 体 是 在 其 自重重力 作 用 下 运 行的管（渠）道。2.0.3 压 力 管 道 pressure pipeline 本标准 指 工 作 压 力 大 于 或等 于 0.1MPa的排水管 道。2.0.4 无压 管 道 non-pressure pipeline 本标准 指 工 作 压 力小 于 0.1MPa的排水管 道。2.0.5 开槽 施 工 trench installation 从地表 开挖 沟 槽，在 沟 槽内 敷 设管（渠）道 的施 工 方 法。2.0.6 不 开槽 施 工 trenchless installation 在管道 沿线 地 面 下 开挖成 型 的 洞 内 敷 设 或 浇 筑 管（渠）道 的施 工 方 法。2.0.7 硬聚氯乙烯（PVC-U）管.unplasticized polyvinyl chlo-ride(PVC-U)pipes 以 聚乙烯树脂 为主 要 原 料，加 入 必 要 的 添 加 剂 经 挤 出 成 型 工 艺 制 成 的的管 道。2.0.8 高 密度聚乙烯（HDPE）管 high density po-lyethylene pipe（与 普 通的 材 质 相 同）以高 密度聚乙烯树脂 为主 要 原 料 制 成 的 热 塑 性 塑料 管 道。2.0.9 聚乙烯（PE）管 polyethylene(PE)pipes 以 聚乙烯树脂 为主 要 原 料，加 入 必 要 的 添 加 剂，经 挤 出 成 型 工 艺 制 成 的管 道。2.0.10 玻璃纤维 增 强 热固 性 树脂夹砂（RPMP）管 glass fiber reinforced thermosetting resin mortar pipe 以 嵌入或 包 裹 在 固 化 的 热固 性 树脂 中的 玻璃纤维 为 增 强 材料 的管 状 制 品，它 以 适应 沙粒状 填 料 作 骨 料，包 含触变剂、颜 料 或染 料，亦可 配 有 热 塑 性 或 热固 性 内 衬 和 涂层。2.0.11 管 道 变形率（管 道 挠曲值）pipe deflection 特指 柔 性管 道 在 竖直 方 向上直径 的 变 化 率。2.0.12 混凝土模 块 混凝土模 块 是由 混凝土 通 过 专 用 加工 设备制 作 而成，模 块 上 下 左右 均 有 嵌锁 结构，内 部 纵横 孔 道 相 互贯 通，其 开 孔 率 在 35%80%。砌 筑 后 可 在 空心 部位 灌 筑混凝土（必 要 时 可 在孔 内 配 置 一定数 量的钢筋，以 增加 砌 体结构 强 度），形 成模 块 与 灌 孔 混凝土结 合 的 墙 体结构。2.0.13 工 作 井 working shaft 顶 管、盾 构、浅埋暗 挖 等不 开槽 施 工 时，从 地 面竖直 开挖 至 管 道 底 部的施 工 作 业空间。又称 工 作 坑、竖 井 等。2.0.14 沉 井 open caisson 在地 面上 制 作 井 筒或 井 室，然 后在 井 筒或 井 室 内挖土，使 井 筒或 井 室靠自重或 外 力 下 沉 至设 计 标 高，再 实施 封底 和内 部 工程 的施 工 方 法。2.0.15 检查井 manhole 地下排水 系 统 中 连 接 上 下 游 管 道 同 时 联 通地 面 的 构筑物，可 供 养 护 作 业者从 地 面 出 入、养 护和 维 修管 道 之 用。2.0.16 泵站 pump house 设置 有水 泵 机组 及 相 应 控 制 电 气、阀 门 等 设备的 构筑物。2.0.17 降 水 dewatering,water removal 采 用 干 预 手 段 降低 地 层 中水 层 水位 高 程 的行为。3 2.0.18 公 称 管 径 norminal diameter ofpipes 管道、管 道附 件 和 管 道 配件 的标 定 直径。2.0.19 粘 接接 头 solvent cenment joint 指用 粘 合 剂涂 抹 管 子 插 口外 表面 及 承 口 端 内 表面 使 其 粘 接 牢 固 的 接 头，适用 于 小 口 径 的 硬聚氯乙烯 管 道。2.0.20 热 熔 连 接 fusion connection 采 用 专 用热 熔 工 具 将 相 同 热 塑 性 塑料 管 材 的 连 接 部位 加 热 熔融，冷却 后 连 接 成 为 一个整体 的 连 接 方 法。2.0.21 电 熔 连 接 eiectronic fusion connection 相 同的 热 塑 性 塑料 管 材 连 接 时，套 上 特 制的 电 熔 管 件，由 电 熔 连 接 机 具 对 电 熔 管 件 通 电，依 靠电 熔 管 件 内 电 阻丝 产 生 的 热 量 进 行 熔 接，冷却 后 管 材与 电 熔 管 件 连 接 成 为 一个整体 的 连 接 方 法。2.0.22 法 兰 接 头 flanged connection 由法兰组件将两个管道、管 件 或 器 材 用 螺栓紧 固 在 一 起 的 连 接 方 法。2.0.23 承插 式 接 头 socket(bell)and spigot joint 将管端的插口 端插 入相 邻 管的 承 口 端 构成 的 搭 接接 头。承 口 和 插 口 间空 隙 内 用 柔 性 密 封 料时 为 柔 性 接 头；用 刚 性 密 封 料 时 为 刚 性 插 头。2.0.24 管 底 腋角 haunches under pipe 指圆管底部支承范围弧 下的 两侧 三 角 部位，是管 道基础 支 承 区 域 的 重 要 组 成 部 分。2.0.25 回填 土 backfilling 指回填沟 槽 的 土,一般按规定要 求的 土 质 和 密 实 度回填 已 敷 设管 道 两侧 及 管 顶 上 部的 覆 土。2.0.26 严 密 性 试验 leak test 对已敷设好的管 道 用 液 体 或 气体检查 管 道渗 漏情况 的 试验 统 称。2.0.27 闭 水 试验 water fight test 对已敷 设的管（渠）按规定 的水 头 用 注 水的方 法 来 检验 其 在 规定 的 压 力值 时 是 否 符合 规定的 允许渗 漏 标准的 试验。2.0.28 闭气试验 air-fight test 对已敷 设的管 段 按规定 用 充 气 的方 法 来 检验 其 在 规定 的 压 力值 时 是 否 符合 规定 的 泄漏 量的 试验。4 3 基 本 规定 3.0.1 施 工 单位 应 具 备 相 应 的施 工 资 质，施 工 人员 应 具 有 相 应 的 资 格。施 工 项目质量管 理 应 有 相 应 的施 工 技术标准、质量管 理 体 系、质量 控 制 和检验 制 度。施 工 单位 在 开工 前 应 编制施 工 组 织 设 计，施 工 组 织 设 计 必须 按规定程 序 审 批 后 执行，有 变 更 时 应 办 理 变 更 审 批。3.0.2 工程 所 用 的管 材、管 道附 件、构（配）件 和 主 要 原 材料 等 产品 进 入 施 工 现 场 时 必须 进 行 进场 验 收 并妥 善 保 管。进 场 验 收 时 应 检查 每 批 产品 的订 购 合 同、质量 合 格 证书、性 能检验 报告、使用 说明 书、进 口产品 的 商 检 报告 及 证 件 等，符合 设 计 要 求 并 按 国家 有关标准 规定进 行 复 检，验 收合 格 后 方 可 使用。3.0.3 用 于 工程 施 工 各 个 环 节 的 计 量 器 具 和检测 设备 都 必须是 经过 计 量 检定 在 有 效 期 内 或 校 准 合 格的；且精 度 满足 使用 要 求。3.0.4 混凝土 的 抗 压、抗冻、抗 渗 等 试 件 取 样 数 量 应符合 市政 基础 设施 工程 资 料 管 理 规程 规定。3.0.5 污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。3.0.6 排水管渠 工程 施 工 质量 控 制 应符合 下 列 规定：各 分 项 工程 应 按照 施 工 技术标准 进 行质量 控制，每 分 项 工程完成 后，必须 进 行 检验；相 关 各 分 项 工程 之 间，必须 进 行 交 接 检验，所 有 隐蔽 分 项 工程 必须 进 行 隐蔽 验 收，未 经 检验 或 验 收 不 合 格 不 得 进 行下 道分 项 工程。3.0.7 通 过 返 修 或 加 固 处理 仍 不 能 满足 结构 安 全 或 使用 功能要 求的 分 部（子 分 部）工程、单位（子单位）工程，严 禁 验 收。3.0.8 工程 施 工 设 置 的水准 点、控 制 桩、高 程 桩 设 置 必须 牢 固；水准 点、管 道 轴 线 控 制 桩、高 程桩 必须 经过 复核，方 可 使用。施 工测 量 允许偏差 见 附录 B。5 4 土 方 4.1 沟 槽开挖与 支护 主 控 项目 4.1.1 原 状 地 基土 作 为管 道基础 时 不 得超 挖、扰动、受 水 浸泡 或 受冻。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 记 录。4.1.2 地 基 承载 力 必须 达到 设 计 规定，并 经 有关方 面 签认。检查数 量：全数检查。检验 方 法：目 测，检查 地 基 承载 力 实 验 报告。4.1.3 沟 槽 底 宽 必须 满足 管 道 安装 与 设 计 基础 宽 度 要 求。检查数 量：全数检查。检验 方 法：用钢 尺 量 测。4.1.4 地 基 处理时，所 使用 材料、地 基 处理 的 宽 度、厚 度、压 实 度应符合 设 计 要 求。检查数 量：全数检查。检验 方 法：按 设 计 或 规定要 求 进 行 检查，检查检测 记 录、试验 报告。4.1.5 地 基 处理 应符合 现 行 国家 标准 给 水排水管 道工程 施 工 及 验 收 规范（GB50268）的 相 关 规定，管 道 天 然 地 基 的强 度 不 能 满足 设 计 要 求 时 应 按 设 计 要 求 加 固。检查数 量：全数检查。检验 方 法：检查 施 工 方案、施 工 记 录。4.1.6 沟 槽 支护应符合国家 现 行标准建 筑基 坑支护 技术 规程（JGJ120）的 相 关 规定。沟 槽 的 支 撑 形 式，支护 结构 强 度、刚 度、稳 定 性、支 拆 方 法 及安 全 措 施 应符合 施 工 设 计 要 求。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 方案、施 工 记 录。一般 项目 4.1.7 沟 槽 边坡平 整 稳 定，边坡坡 度应符合 施 工 设 计 的 规定。检查数 量：全数检查。检验 方 法：目 测,尺 量 检查。4.1.8 沟 槽开挖允许偏差 应符合 表 4.1.8的 规定。表 4.1.8 沟 槽开挖允许偏差 表 序 号 项目 允许偏差（mm）检验 频 率 检验 方 法 范 围 点 数 1 槽 底 高 程 重力流 管 道基础 10 两 井 之 间 3 用 水准 仪 测 量 非 重力流 有 压 管 道基础 20 2 槽 底 中 线 每侧宽 度 不小 于 规定 两 井 之 间 6 挂 中 线 用钢 尺 量 测 每侧 计 3点 3 沟 槽 边坡 不 陡 于 规定 两 井 之 间 6 用 坡 度 尺 量 测 每侧 计 3点 6 4.2沟 槽 回填 主 控 项目 4.2.1 回填 材料 及 压 实 度应符合 设 计及 表 4.2.1-1、图 4.2.1-1、表 4.2.1-2、图 4.2.1-2要 求。槽 底至 管 顶 以 上 500mm范 围 内，不 得 回填 淤泥、腐植 土、有 机 物、冻 土 及大 于 50mm的 砖、石、木 块 等 杂 物。检查数 量：条 件 相 同的 回填 材料，每 铺 筑 1000，应 取 样 一次，每 次 取 样 至 少 应 做 两 组 测试；回填 材料 条 件 变 化 或 来 源 变 化 时，应 分 别 取 样 检测。检验 方 法：目 测；按 国家 有关 规范 的 规定和 设 计 要 求 进 行 检查，检查检测 报告。表 4.2.1-1 刚 性管 道 沟 槽 回填 土压 实 度 序号 项目 最 低 压 实 度（%）检验 频 率 检验 方 法 重 型 击 实 标准 轻 型 击 实 标准 范 围 点 数 1 石 灰 土 类垫 层 93 95 100m 每 层 每侧 一 组（每 组 3点）用 环 刀 法检查 或采用 现 行 国家 标准 土工试验 方 法 标准GB/T50123中其 他 方 法 2 沟 槽在路 基范 围 外 胸腔 管 侧 87 90 两 井 之 间或 1000m2 部 分 管 顶 以 上 500mm 87 2（轻 型）其 余 部 分 90（轻 型）或 按 设 计 要 求 农田 或 绿 地 范 围 表层 不 宜 压 实，预 留 沉降 量，表面 整 平 3 沟 槽在路 基范 围 内 胸腔 管 侧 87 90 两 井 之 间或 1000m2 每 层 每侧 一 组（每 组 3点）用 环 刀 法检查 或采用 现 行 国家 标准 土工试验 方 法 标准GB/T50123中其 他 方 法 部 分 管 顶 以 上 250mm 87 2（轻 型）由 路 槽 底 算 起 的 深 度 范 围(mm)800 快速 路 及 95 98 主 干 路 次 干 路 93 95 支 路 90 92 800-快速 路 及 93 95 1500 主 干 路 次 干 路 90 92 支 路 87 90 1500 快速 路 及 主 干 路 87 90 次 干 路 87 90 支 路 87 90 注：表 中 重 型 击 实标准的 压 实 度 和 轻 型 击 实标准的 压 实 度，分 别 以 相 应 的标准 击 实 试验法 求 得 的 最 大 干 密度 为 100%。7 原 土分 层 回填 按 表 4.2.1-1中 要 求 回填(87 2)%管 顶 5001000mm管 顶 以 上 500mm，且 不小 于 一 倍 管 径符合 要 求的 回填 材料 87%(90%)93%(95)%分 层 回填密度，压 实 后 每 层 厚 度 100200mm石 灰 土 类垫 层管 道 两侧 基 底 基础，一般 大 于 或 等 于 150mm槽 底，原 状 土 或 经处理 回填密 实的地 基 按 表 4.2.1-1中 要 求 回填 87%(90%)Di按 表 4.2.1-1中 要 求 回填 注：压 实 度 括 弧 内数 值 为 轻 型 击 实标准，其 他 为 重 型 击 实标准。图 4.2.1-1 刚 性管 道 沟 槽 回填 部位 与压 实 度 示 意 图 表 4.2.1-2 柔 性管 道 沟 槽 回填 土压 实 度 槽内 部位 压 实 度（%）回填 材料 检查数 量 检查 方 法 范 围 点 数 管 道基础 管底 基础 90 中、粗 砂 用 环 刀 法检查 或采 用 现行 国家 标准 土 木 试验 方 法 标准 GB/T50123中其他 方 法 管 道 有 效支 撑角 范围 95 每100m 每 层 每侧 一 组（每 组3点）管 道 两侧 95 中、粗砂、碎石屑，最大粒径小 于40mm 的 砂 砾 或 符 合 要 求的原 土 两 井 之间或 每1000 管 顶 以 上 500mm 管 道 两侧 90 管 道 上 部 85 2 管 顶 500 1000mm 90 原 土 回填 注：回填 土 的 压 实 度，以 轻 型 击 实标准 试验 获 得 最 大 干 密度 为 100%。原 土分 层 回填 90%（如 果 有 道 路 按道 路 要 求）90%90%(85 2)%管 顶 5001000管 顶 以 上 500，且不小 于 一 倍 管 径 符合 要 求的原 土 或 中、粗 砂、碎 石 屑，最 大 粒径 40mm的 砂 砾 回填 95%95%2+30 95%95%90%分 层 回填密度，压 实 后 每 层 厚 度 100200中、粗 砂回填 中、粗 砂回填 管 道 两侧 基 底 基础，一般 大 于 或 等 于 150槽 底，原 状 土 或 经处理 回填密 实的地 基2+30 范 围 注：为管 道 设 计支 撑角，由设 计给 定。图 4.2.1-2 柔 性管 道 沟 槽 回填 部位 与压 实 度 示 意 图 4.2.2 槽内 应 无 积 水、积 泥，沟 槽 不 得 带 水 回填。管 道 沟 槽 两侧 同 时 回填，两侧 回填 面 高 差 不 宜 8 大 于 规定 或 设 计 要 求，且 分 层 夯 实 并 检测。检查数 量：全数检查。检验 方 法：目 测、检查 施 工 记 录。4.2.3 柔 性管 道 的 变形率不 得超 过 设 计 要 求 或 规范规定，管 壁 不 得 出 现 纵向 隆 起、环 向 扁平 和 其他 变形 情况。检查数 量：试验 段（或 初始 50米）不 少 于 3处，每 100米正 常作 业 段（取 起 点、中 间 点、终 点 近 处各 一 点），每 处 平 行 测 量 三 个 段 面，取 其 平 均 值。检验 方 法：目 测，方 便 时 用钢 尺 直 接 量 测，不 方 便 时 用 圆 度 测试 板 或 芯 轴 仪 在 管 内 拖拉 量 测 管 道 变形率；检查 记 录，检查 技术 处理资 料。一般 项目 4.2.4 柔 性管 道 接口 处、防腐绝缘 层 周 围，应 采 用 细 粒 土 回填。检查数 量：全数检查。检验 方 法：目 测。4.2.5 采 用石 灰 土、砂、砂 砾 等 材料 回填 时，其质量 应符合 设 计 要 求 或 有关标准 规定。检查数 量：全数检查。检验 方 法：按 设 计 或 规定要 求 进 行 检查。4.2.6 回填 时 管 道 及 附属构筑物无 损伤、沉 降、位 移。检查数 量：全数检查。检验 方 法：目 测，用 水准 仪 量 测。4.3 基 坑 开挖 主 控 项目 4.3.1 天 然 地 基 不 得扰动、超 挖，基 底不 应 受 水 浸泡 或 受冻。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 记 录。4.3.2 地 基 承载 力 应符合 设 计 要 求。检查数 量：全数检查。检验 方 法：检查 地 基 承载 力 检验 报告。4.3.3 基 坑 边坡 稳 定，围 护 结构 安 全 可靠，无 变形、沉 降、位 移，无 线流 现 象；基 底 无 隆 起、沉陷、涌 水（砂）等 现 象。检查数 量：全数检查。检验 方 法：目 测，检查 监 测 记 录、施 工 记 录。4.3.4 地 基基础 的地 基 处理、复 合 地 基、工程基础 桩 的质量 验 收 应符合 现 行 国家 标准建 筑 地 基 基础工程 施 工 质量 验 收 规范（GB50202）的 相 关 规定。有 抗 浮、抗侧 向力 要 求的 桩 基 应 按 设 计 要 求 进 行 试验。检查数 量：全数检查。检验 方 法：目 测，检查 地 基 处理 方案、施 工 记 录。4.3.5 基 坑 围 护 结构与 支 撑 系 统 的质量 验 收应符合 现 行 国家 标准建 筑 地 基基础工程 施 工 质量 验收 规范（GB50202）和 给 水排水 构筑物工程 施 工 及 验 收 规范（GB50141）的 相 关 规定。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 方案、检查 监 测 记 录、施 工 记 录。一般 项目 4.3.6 放坡 开挖 的 基 坑 边坡 稳 定，坡 度符合 施 工 设 计 规定。9 检查数 量：全数检查。检验 方 法：目 测，尺 量 检查。4.3.7 基 坑 边坡 护 坡 完整，无 明 显 渗 水 现 象；围 护 墙 体 砌 筑整 齐，钢 板 桩 咬 合 紧 密，混凝土 墙 体结构 密 实、接 缝 严 密，围 檩 与 支 撑牢 固 可靠。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 记 录、监 测 记 录。4.3.8 基 坑 开挖允许偏差 应符合 表 4.3.8的 规定。表 4.3.8 基坑开挖允许偏差 表 序 号 项 目 允许偏差(mm)检 验 频 率 检 验 方 法 范 围 点 数 1 平 面 位 置 50 每轴 4 经 纬仪 测 量，纵 横 各 计 2点 2 高 程 土 方 20 每 25m2 1 5m 5m方格 网挂 线 尺 量 石 方+20,-200 3 平 面 尺 寸 满足 设 计 要 求 每 座 8 用钢 尺 量 测，坑 底、坑顶 各 4点 4 放坡 开挖 的 边坡坡 度 满足 设 计 要 求 每 边 4 用钢 尺 或 坡 度 尺 量 测 5 多级放坡 的 平 台 宽 度+100，-50 每 级 每 边 2 用钢 尺 量 测 6 基 底表面 平 整 度 20 每 25m2 1 用 2m靠 尺，塞 尺 量 测 4.4 基 坑回填 主 控 项目 4.4.1 回填 材料 应符合 设 计 要 求，不 得 回填 淤泥、腐植 土、有 机 物、冻 土 及大 于 50mm的 砖、石、木 块 等 杂 物。4.4.2 回填 高 度符合 设 计 要 求，基 坑 内 不 得 有 积 水，不 得 带 水 回填，回填应 分 层 夯 实。检查数 量：全数检查。检验 方 法：目 测，用 水准 仪 检查，检查 施 工 记 录。4.4.3 回填 时 构筑物无 损伤、沉 降、位 移。检查数 量：全数检查。检验 方 法：目 测，检查 沉 降 观 测 记 录。4.4.4 回填 土压 实 度应符合 设 计 要 求，设 计 无要 求 时，应符合 本标准 表 4.4.4的 规定。表 4.4.4 回填 土压 实 度 表 序 号 项 目 压 实 度(%)检 验 频 率 检 验 方 法 范 围 组 数 1 一般 情况 下 90 构筑物 四 周 回填 按 50延 米/层；大 面 积 回填 按 500m2/层 1(三 点)环 刀 法检验 2 地 面 有 散 水 等 95 1(三 点)环 刀 法检验 3 当 年 回填 土 上 修 路、铺 设管 道 93注 95 1(三 点)环 刀 法检验 注：表 中 压 实 度除 标 注 者 外 均 为 轻 型 击 实标准。一般 项目 10 4.4.5 压 实 后 表面 平 整、无 松散、起 皮、裂纹；粗细 颗 粒 分 配 均 匀，不 得 有 砂 窝 及 梅花 现 象。检查数 量：全数检查。检验 方 法：目 测，检查 施 工 记 录。11 5 基 础 5.1 混凝土基础 主 控 项目 5.1.1 地 基 的 承载 力 必须 符合 设 计 要 求。检查数 量：全数检查。检验 方 法：目 测，检查 地 基 承载 力 检验 报告。5.1.2 混凝土基础 的强 度符合 设 计 要 求 及 相 关 规范规定。检查数 量：混凝土验 收 批 与试 块 留 置 按照 现 行 国家 标准 给 水排水 构筑物工程 施 工 及 验 收 规范（GB50141）。检验 方 法：混凝土基础 的 混凝土 强 度 验 收应符合 现 行 国家 标准 混凝土 强 度 检验评定 标准（GB/T50107）的有关 规定。一般 项目 5.1.3 混凝土 表面 应 平 整、直 顺。检查数 量：全数检查。检验 方 法：目 测，用钢 尺 量 测。5.1.4 混凝土基础 外 光 内 实，无 严 重 缺 陷；混凝土基础 的 钢筋 数 量、厚 度、位 置 正 确。检查数 量：全数检查。检验 方 法：目 测，检查 钢筋 质量 保 证 资 料，用钢 尺 量 测。5.1.5 混凝土与 管 节结 合 牢 固、密 实，不 得 有 空洞。检查数 量：全数检查。检验 方 法：目 测、敲 击，检查 施 工 记 录。5.1.6 管 道基础允许偏差 应符合 表 5.1.6的 规定。表 5.1.6 管 道基础允许偏差 表 序 号 项 目 允许偏差(mm)检 查 数 量 检 查 方 法 范 围 点
