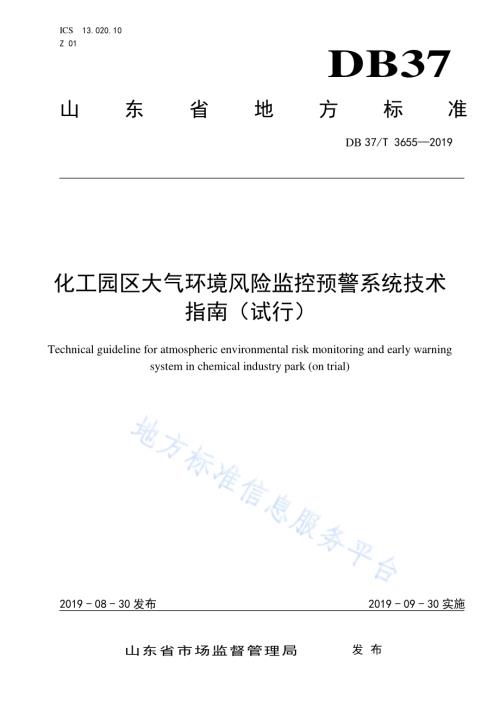

ICS 13.020.10 Z 01 DB37 山东省 地 方 标 准 DB 37/T 3655 2019 化工园区 大气环境 风险监控 预警系统 技术指南（试 行）Technical guideline for atmospheric environmental risk monitoring and early warning system in chemical industry park(on trial)2019-08-30 发布 2019-09-30 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3655 2019 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 大气 环境 风险 监控 预警 系统构 成.2 5 监测 网络.2 6 管理 平台.3 7 配套 设施.5 8 通讯 与联 网稳 定性.5 DB37/T 3655 2019 II 前 言 本指南 按照GB/T 1.1 2009 给出 的规 则起 草。本指南 由山 东省 生态 环境 厅提出。本指南 由山 东省 环保 标准 化技术 委员 会归 口。本指南 起草 单位：山 东省 生态环 境规 划研 究院、山 东睿益 环境 技术 有限 公司。本指南 主要 起草 人：史会 剑、李 昕婧、张 明坤、张 少川、王正 收、李玄、苏 志慧。DB37/T 3655 2019 1 化 工园区 大 气环境 风险监 控预警系 统技术 指南（试 行）1 范围 本指南 规定 了山 东省 化工 园区大 气环 境风 险监 控预 警系统 的构 成及 技术 要求 等内容。本指南 适用 于经 山东 省人 民政府 认定 的化 工园 区大 气环境 风险 监控 预警 系统 的设计、建 设、验 收 与运行等。专业化 工园 区、化 工重 点 监控点 大气 环境 风险 监控 预警系 统的 设计、建设、验 收与运 行等 可参 照本指南执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GBZ 2.1 工作 场所 有害 因 素职业 接触 限值 第1部 分：化学 有害 因素 GBZ/T 223 工 作场 所有 毒 气体检 测报 警装 置设 置规 范 AQ 3036 危险 化学 品重 大 危险源 罐区 现场 安全 监控 装备设 置规 范 HJ/T 55 大气 污染 物无 组 织排放 监测 技术 导则 HJ 169 建 设项 目环 境风 险评价 技术 导则 HJ 212 污 染物 在线 监控（监测）系 统数 据传 输标 准 HJ 589 突 发环 境事 件应 急监测 技术 规范 HJ 664 环 境空 气质 量监 测点位 布设 技术 规范（试 行）3 术语和 定义 下列术 语和 定义 适用 于本 指南。3.1 环境风 险 environmental risk 突发性 事故 对环 境造 成的 危害程 度及 可能 性。3.2 风险源 risk source 存在物 质或 能量 意外 释放，并可 能产 生环 境危 害的 源。3.3 危险物 质 hazardous substance 具有易 燃易 爆、有毒 有害 等特性，会 对环 境造 成危 害的物 质。3.4 DB37/T 3655 2019 2 危险单 元 hazard unit 由 一 个 或多 个 风险 源 构成的 具 有 相对 独 立功 能 的单元，事 故状 况 下应 可 实现与 其 他 功能 单 元的 分割。3.5 大 气 环 境 特 征 污 染 物 微 型 监 测 站 atmospheric environmental specific pollutant micro-monitoring station 对化工 园区 特定 范围 内无 组织排 放的 特征 污染 因子 进行连 续监 测和 预警 的站 点。3.6 大气环境特征污染物监测站 atmospheric environmental specific pollutant monitoring station 对化工 园区 及周 边敏 感区 域环境 空气 中的 特征 污染 因子进 行连 续监 测和 预警 的站点。4 大气环 境风 险监 控预 警系 统构成 4.1 大气环 境风 险监 控预 警系 统由监 测网 络、管理 平台 及配套 设施 三部 分构 成。4.2 大气环 境风 险监 控预 警系 统可以 实现 对化 工园 区内 的危险 单元 及周 边环 境敏 感目标 的监 测、分 析、预警和 应急 响应。5 监测网 络 5.1 总体要 求 5.1.1 化工园 区或 大气 环境 风险 监控预 警系 统承 建单 位应 按照 HJ 169 进 行化 工园 区 环境风 险识 别，明确危险 单元、风 险源、主 要危险 物质、环 境影 响途 径、可 能受 影响 的环 境敏 感目标 等内 容，确 定 重 点 监控因子 和监 控点 位。5.1.2 化工园 区应 依据 监控 对象 和范围，构 建“点、线、面”相 结合 的监 测网 络。5.1.3 监测网 络应 覆盖 化工 园区 重点监 控因 子，需包 括硫 化氢、氨气 等重 点关 注的 突发环 境事 件危 险物质。5.1.4 化工园 区应 综合 考虑 周边 地形等 影响 因素，参 考HJ/T 55 在大 气环 境特 征污 染物监 测站 点增 设气象监 测设 备，观测 风向、风速 等 相 关气 象参 数。5.1.5 监控点 位的 布设 按 照 GBZ/T 223、AQ 3036、HJ/T 55、HJ 169、HJ 589、HJ 664 等相 关标 准的要求执 行。5.1.6 各类监 测站 应为 增加 监测 因子预 留空 间，数采 仪应 预留接 口。5.1.7 监测网 络获 取的 监测 数据，应当 通过 数据 采集 传输 管理软 件实 时传 输至 管理 平台。传输 协议 应符合HJ 212 的 要求。5.2 监测网 络分 级 5.2.1 点监测 包括化 工园 区确 定的 有组 织排放 污染 源监 测装 置、生 产工艺 集中 和无 组织 排放 密集的 特征 污染 物 微型监测 站、危险 单元 气体 检测报 警装 置以 及视 频监 控装置 等。DB37/T 3655 2019 3 5.2.2 线监测 包括在 企业 厂界，化 工园 区内 人 员密 集区 边界、交 通干线、边 界布 设的 监测 预警装 置，以及 车 载 巡航系统 等。5.2.3 面监测 包括化 工园 区周 边敏 感区 域布设 的大 气环 境特 征污 染物监 测站、雷 达扫 描或 高空瞭 望装 置等。5.3 监测方 法 对化工 园区及 周边 敏感区 域大气 污染物 的监 测推荐 采用表1 的分 析方法。本 指 南发布 实施后，新 的相关监 测分 析方 法经 验证 后也可 作为 本指 南的 监测 方法。表1 推荐监 测分 析方 法 序号 监测手段 监测分析方法 1 大气环境特征污染物微型监测站 电化学法、光学法等 2 监测预警装置 电化学法、光学法等 3 车载巡航系统 色谱法、质谱法、光学法等 4 雷达扫描装置 光学法等 5 高空瞭望装置 红外热成像法等 6 大气环境特征污染物监测站 电化学法、色谱法、质谱法、光学法等 6 管理 平台 6.1 基本要 求 6.1.1 管理平 台包 括数 据库 子系 统、预 警子 系统、应 急响 应子系 统、数据 分析 子系 统、信 息公 开子 系统5 个 子系 统，具备 实时 监控、风险 预警、数 据处 理、应 急响 应、信息 发布 等功能。6.1.2 管理平 台系 统应 能直 观展 示化工 园区 和企 业危 险单 元、风险 源、监 测站 点/装 置、应急 资源 与 设施以及 周边 环境 等的 基本 信息与 分布 位置，并 具备 存储、查询、统计、动 态数 据展示、对 象分 布与 识别、搜索、定位、二 三维 地图 切换等 功能。6.1.3 管理平 台同 时支 持在 线和 离线工 作模 式。GIS 地图 操作时 无延 迟感。6.1.4 管理平 台在 同一 时刻 处理 的数据 最大 用户 并发 数10 000 个，数据 存储 容量 100TB。6.1.5 管理平 台生 态环 境数 据元 及生态 环境 数据 共享 等应 符合省 相关 生态 环境 技术 规范要 求，预留 与生态环 境主 管部 门监 管数 据接口。6.2 数据库 子系 统 6.2.1 数据库 子系 统包 括化 工园 区企业 信息 库、化学 品基 础数据 库、事故 案例 库、法律法 规标 准库、气象信 息库 以及 三维 模型 数据 库 6 部 分，具备 属性 定义、修改、查 询、搜索、定位、权 限设 置 等 功 能。6.2.2 化工园 区企 业信 息库 包含 企业基 本信 息、生产 信息（各企 业 危 险单 元、风险 等级、工艺、原 料、规模等）、监 测网 络信 息、化工 园区 及企 业应 急预 案信息、化 工园 区应 急资 源信息（应 急人 员、应 急 物资、救 援通 道、救援 队伍 等）、基础 地理 信息 等内 容。6.2.3 化学品 基础 数据 库包 含覆 盖化工 园区 所有 危险 化学 品安全 技术 说明 书的 相关 信息，包括 理化 特性和危 险性 描述、急 救措 施、消 防措 施、处理 措施 以及相 关法 律法 规标 准等 信息。DB37/T 3655 2019 4 6.2.4 事故案 例库 包含 化工 园区 近年内 重大 环境 安全 事故 案例及 处置 报告，包 括事 故名称、事 故时 间、事故地 点、伤亡 人数、事 故类型、处 置措 施和 应急 过程等 信息。6.2.5 法律法 规标 准库 包含 现行 有效的 国家 及山 东省 相 关 的法律 法规、管 理办 法、管理规 范、环境 标准等。6.2.6 气象信 息库 包含 化工 园区 所在区 域的 风速、风 向、温度、湿度、气 压等 相关 信息。6.2.7 三维 模型 数据 库包 含化 工 园区监 控区 域 内1：1 仿真 3D 建 模的 所有 要素，具 有 更新建 模组 件的功能。三维 模型 场景 空间 采用山 东省 地理 信息 公共 服务平 台相 一致 的平 面坐 标系统，管 理平 台 中 各 类 要素的地 理位 置、水平 位置 需与现 实场 景一 致。6.3 预警子 系统 6.3.1 阈值设 置 监控预 警阈值 参考GBZ 2.1、HJ 169 及国 际、国家和 山东省 相关标 准，依据化 工园区 环境风 险预 测因素及 监控 因子 的物 化特 性、职 业卫 生接 触限 值、排放限 值 等 要求 确定，并 按照不 同功 能区（点、线、面）分 类设 置。6.3.2 自动预 警 当监测 点位 数据 超过 设置 的阈值 时，界面 应能 自动 报警并 立即 通知（语 音、电话、短信、邮 件 等 方式）相 关人 员，支持 一键 定位和 详细 信息 展示。6.3.3 智能预 案 6.3.3.1 系统应 能对 化工 园区 及企 业应急 预案 进行 分级 分类 存储，将应 急预 案生 成可 配置的 卡片 式智能预案。6.3.3.2 发生环 境风 险事 件时，系 统应根 据事 件信 息对 应应 急预案 等级、涉 及风 险物 质等因 素智 能匹配应急 预案 并分 配任 务信 息。6.4 应急响 应子 系统 6.4.1 系统响 应 化工园 区发 生突 发环 境事 件并采 取应 急措 施时，管 理平台 应启 动场 景模 拟和 应急标 绘。系统 平 均 响应时间 2 秒，系统 最大 响 应时间 5 秒。6.4.2 模拟与 标绘 系统应 可动 态模 拟和 预测 分析在 泄漏、火 灾、爆炸 等 多种情 形下 的气 体扩 散过 程以及 可能 造成 的 大气影响 范围 与程 度，并对 应急响 应过 程中 可能 涉及 的应急 资源、人 员、临时 监测点、疏 散路 径 等 进 行 标绘。模 拟和 预测 应采 用HJ 169 推 荐的 模型。6.4.3 记录与 展示 通过管 理平 台可 全过 程记 录事件 应急 流程，进 行视 频、画 面直 播与 展示。6.4.4 应急终 止 应急处 置结 束后 管理 平台 应急终 止。管理 平台 应支 持手动、自 动生 成应 急处 置报告。6.5 数据分 析子 系统 DB37/T 3655 2019 5 6.5.1 数据表 征形 式 系统可 采取 曲线 图、柱状 图、饼 状图、图 表等 多 种 方式进 行数 据表 征。6.5.2 分析报 告 分析报 告应 包括 化工 园区 危险单 元管 理情 况、应 急 资源管 理情 况、监 测数 据 统计分 析、报 警任 务处理情况、应 急预 案响 应等 信息。管理 平台 自动 生成 的日、周、月运 行报 告，按要求 发送 给相 关部 门。6.6 信息公 开子 系统 系统可 采用 网站 以及 主流 信息发 布平 台等 载体，实 现化工 园区 介绍、化 工园 区动态、数 据公 开、信息发布 等功 能。7 配套设 施 7.1 基础设 施 包括办 公场 所、服务 器、电脑、电源、视 频音 频系 统、显 示系 统、单兵 终端 及指挥 系统 等。7.2 客服专 线 专线可 支持 至少2台 座机 同 时接入 外呼，外 呼内 联通 道确保 无阻。7.3 网络 接入园 区 互 联网 络，并具 备与生 态环 境主 管部 门联 网的接 入条 件。8 通讯与 联网 稳定 性 8.1 通讯稳 定性 现场设 备在 线率 应达 到90%以上。正 常情 况下，掉 线 后应在5分 钟之 内重 新上 线。8.2 联网稳 定性 网络在 连续 一个 月内 不出 现除通 信稳 定性、通 信协 议 正确性、数 据传 输正 确性 以 外的其 他联 网问 题。_
