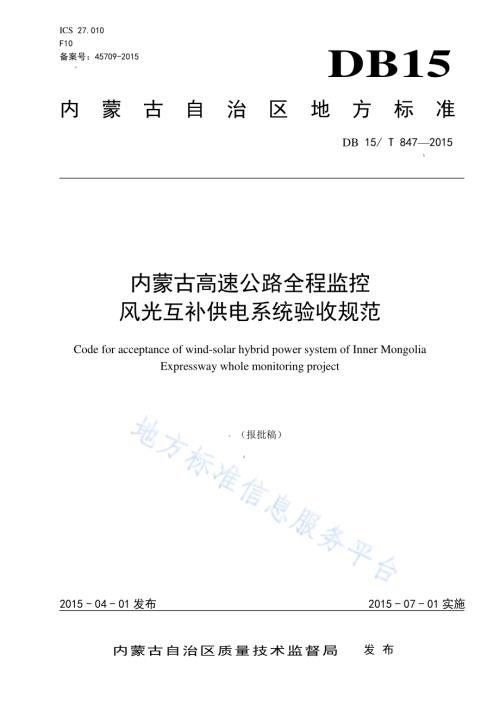

ICS 27.010 F10 备案号：45709-2015 a DB15 内 蒙 古 自 治 区 地 方 标 准 DB 15/T 847 2015 b 内蒙古高 速公路全 程监控 风光互补 供电系统 验收规范 Code for acceptance of wind-solar hybrid power system of Inner Mongolia Expressway whole monitoring project c（报批稿）d 2015-04-01 发布 2015-07-01 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 I 前 言 本标准 按照 GB/T 1.1 2009 给出 的规 则起 草。本标准 由内 蒙古 自治 区交 通运输 厅归 口。本标准 主要 起草 单位：内 蒙古高 等级 公路 建设 开发 有限责 任公 司。本标准 参与 起草 单位：内 蒙古交 通设 计研 究院 有限 责任公 司、广 州九 昭电 子 信息技 术有 限公 司、内蒙古埃 伊尔 科工 贸有 限责 任公司、北 京瑞 华赢 科技 发展有 限公 司。本标准 主要 起草 人：王 树 林、孙广 利、辛强、高俊 林、高 延奎、李 美萍、闫旭 亮、高 登云、关 曙光、张留通、赵 舞台、李 宏军、卢艳 伟、宝勇、武 皓杰、邵先 胜、陈培 秋、贾钢、马来 刚。1 内 蒙古高 速公路全程 监控 风光互补 供电系 统 验收规 范 1 范围 本 标准 规定 了内 蒙古 高速 公路监 控风 光互 补供 电系 统的 验 收程 序、验收 方法 及文件等 要求。本标准 适用 于内 蒙古 高速 公路监 控风 光互 补供 电系 统。2 规范 性 引用 文件 下列规 范中 的条 款通 过本 指南的 引用 而成 为本 指南 的条款。凡 是注 明日 期的 引用文 件，仅所 注日 期的版本 适用 于本 文件。凡 是未注 日期 的引 用文 件，其最新 版本（包 括所 有的 修改单）适 用于 本文 件。GB/T 2297 太阳 光伏 能源 系 统术 语 GB/T 2900.53 电工 术语 风力 发电 机组 GB/T 9535 地面 用晶 体硅光 伏组 件 设计 鉴定 和 定型 GB/T 19064 家用 太阳 能光伏 电源 系统 技术 条件 和试验 方法 GB/T 19068.2 离网 型风 力发电 机组 第2部 分：试 验方法 GB/T 19115.2 离网 型户 用风光 互补 发电 系统 第2 部分:试验 方法 GB/T 19639.1 小型 阀控 密封式 铅酸 蓄电 池技 术条 件 GB/T 20319 风力 发电 机组 验收 规范 GB/T 25382 离网 型风 光互补 发电 系 统运 行验 收规范 CECS84:96 太阳 光伏 电源系 统安 装工 程设 计规 范 YD/T 1669 离网 型通 信用风/光 互补 供电 系统 3 术语 和 定义 GB/T 2297、GB/T 2900.53 中界定 的术 语和 定义 适用 于本文件。4 验收程序 4.1 总则 4.1.1 依照 标准 GB/T 25382、GB/T 20319 和 YD/T 1669 进行。4.1.2 风光 互补 供电 系统 验收分 为预 验收 阶段 和最终 验收 阶段。预验收 阶段 主 要检 测 验收各 供 电 点前 端 供电 设 备 是否 符 合 设计 要 求，按 照产品 说 明 进行 了 正确 安装、正 确线 缆接 线与 连接；控制 器功 能、前端 供电 设备与 电源 管理 软件 通信 及信息 交互 功能、电 源 管 理软件监 控管 理功 能等。最终验收 阶段 主 要收 集预 验收环 节检 测内 容，同时 分析试 运行 期检 测数 据，考核评 估供 电系 统能源转换效 能、安全 性与 可靠 性等。2 4.2 预验收 4.2.1 现场测 试 安装工 程完 成 后，要进行 预检测 各供 电点 前端 供电 设备检 验、电 源管 理软 件 监控管 理功 能检 验、电源管理 软件 与各 供电 点前 端供电 设备 监控 通信 检测。4.2.2 试运行 供电系 统经 过现 场测 试后，进 行试 运行。试 运行 期 限 应满 足设 计要 求，试 运 行期间 执行 监控 与配 置管理，应对 供电 系统 完整 运行数 据记 录。4.3 竣工验 收 在预验 收后，由建 设单 位 组织对 系统 的功 率转 换控 制性能、安全 保护 功能 等 内容进 行验 证，分 析试运行期 检测 数据，考 核评 估太阳 能、风能 能源 转换 控制性 能、系统 电流 电压 变化特 性、供电 品质、安 全保护功 能等。其结 果应 满 足设备 技术 文件 的规 定。供需双 方依 据合 同规 定接 受验收 结果 后，签 署竣 工 验收文件。5 验收试 验方 法 5.1 风光互 补供 电系 统的 检验 和评定 由供 需双 方联 合进 行，必 要时 可委 托独 立的 第三方 进行。检 验内容分为 三个 方面：文 件验 收、外 观及 工艺 验收、系 统功能 与技 术性 能验 收。5.2 外观及 工艺 验收 5.2.1 基本要 求 在外场 设备 施工 时，应严 格按照 设计 和合 同要 求将 合格的 产品，按 照施 工规 范或要 求安 装到 施工 图纸规定 的位 置，安装 过程 中对设 备保 护措 施得 当，安装后 设备 无损 伤、能正 常 运行，通 过了 电气 试 验 和自我检 测，并提 交了 必要 的保证 资料。应按 相 关行 业标 准 对 工程 如下各项 进 行检 查：a)风光 互补 供电 系统 的设 备及配 件数 量、型号 规格 符合要 求，部件 完整；b)各部 件表 面光 泽一 致、无划伤、无 刻痕、无 剥落、无锈 蚀；c)风力 发电 机安 装平 稳、紧固，符合 设计 要求；d)太阳 能光 伏 组 件安 装方 位、角 度符 合设 计要 求；e)防雷 接地 和安 全接 地应 分开设 置，接 地焊 接牢 固，焊 缝饱 满并 做防 腐处 理；防 雷引 下线 及接 地体所用材 料规 格、防腐 与连 接措施、安 装位 置符 合设 计要求；金 属机 箱与 安全 保护地 连接 可靠，接地极引出线无 锈蚀；f)控制 机箱 和蓄 电池 机箱 外部完 整，门锁 开闭 灵活。机箱 内电 力线、信 号线、元器 件等 布线 平直、整齐、固定 可靠，标 识正 确、清 晰，插头 牢固；g)蓄电 池机 箱内 蓄电 池外 壳无明 显的 裂缝、严 重磕 碰痕迹、漏 液、外壳 鼓胀；蓄电池 组件 行列 排列整齐、间距 合适；蓄 电池 组件与 机箱 壁间 距符 合设 计要求；h)电源 线布 线平 直、整齐、固定 可靠，连接 导线 走 线平直 布置 于蓄 电池（组）上方，保证 线长 最短 3 减少线 路压 降，长度 不超 出蓄电 池（组）长宽 方向 外形尺 寸；i)电源、控 制线 路以 及视 频传输 线路 按规 范要 求连 接，供 电系 统设 备处 于正 常工作 状态；j）人（手）孔 位置 准确，预埋件 安装 牢固，防水 措 施良好，人（手）孔内 无 积水，符 合设 计要 求；k）隐 蔽工 程验 收记 录、工 程自检 和设 备调 试记 录、有效的 设备 检验 合格 报告 或证书 等资 料齐 全；l)经 检查 不符 合基 本要 求 规定时，不 得进 行验 收。5.2.2 检查项目 检查 项 目参 见表1。表1 外观 及工 艺检查 项目 序号 设备/零部件 检查内容 1 风力发电机组 风轮/叶片 表面损伤、裂纹及结构不连续 轴类零件 泄露、异常噪声、振动、腐蚀、润滑、齿 轮状态 机头罩及承载结构件 腐蚀、裂纹、异常噪声 塔架 腐蚀 安全设施及制动装置 功能检查、损伤、磨损 2 太阳能光伏组件 太阳能光伏组件 表面损伤、裂纹、电池连接、火斑，框架损伤、裂纹 支架及其连接件 腐蚀、裂纹、异常变形 3 风光互补控制器 腐 蚀、污 损、变 形。接线 端 子是 否 松 动，输入、输 出接线是否正确、标示 4 蓄电池组 组 内 连 接、组间 连 接、排 气 阀、排 气、壳 体变 形、泄露、腐蚀、裂纹 5 设备机箱和蓄电池保温箱 腐蚀、裂纹、异常变形、沉降、移位 6 配线电缆 线缆接线与连接 是否正确，线缆外观是否有损伤 7 接地系统 是否连接良好，有无松动。连接线是否有损伤 5.3 系统功 能与 技术 性能 验收 风光互 补发 电系 统安 装完 成后，先进 行 外 观及 工艺 验收后，在 前端 风光 互补 电源设 备的 各安 装位 置及运行 电源 管理 软件 的监 控中心 进行 现场 测试 及系 统试运 行期 间进行 过 程测 试，将 现场 测试 及系 统试 运行测试 结果 作为 系统 功能 与技术 性能 验收 的组 成。系统功 能与 技术 性能 验收 的检验 内容 见 表2，表中 标 注项 目为 关键 项目。系 统功能 与技 术性 能验收的检 验内 容 选 择依 据 见 附录A 进行。4 表2 风光 互补 供电 系统 功 能与技 术性 能实 测项 目 项次 检查项目 技术要求 检查方法 1 太阳能光伏组件 安装角度 按CECS84 附录 B 角度测量器测量 2 绝缘电阻 50M/500V 500V 兆欧表测量 3 开路电压 DC12V 系统中，开路电压DC18V；电压表测量 DC24V 系统中，开路电压DC34V 4 风力发电机 风向调节功能 能根据风向信号进行自动对风调向 现场观察 5 制动功能 制动后风叶停止转动或缓慢转动 按 GB/T 19068.2，手动制动，观察风轮叶片，应能停止转动或缓慢转动 6 蓄电池 单节蓄电池开路电压 单节 12V 蓄电池 开路电压12.60V；在蓄电池安装前，按 GB/T 19639.1，电压表测量 7 单节2V 蓄电池 开路电压2.10V 8 蓄电池组额定输出电压 DC 12V 系统，额定输出电压 12V 在蓄电池组埋地前，按 GB/T 19639.1，电压表测量 DC 24V 系统，额定输出电压 24V 9 风光互补控制器 断电恢复功能 控制器应能自动恢复负载供电到开始关断前的状态 用可调稳压电源模拟 蓄电池接入充放电控制器的电池输入端，以 0.1V 为步进慢慢向下调 整稳压电源 的输出电压，当稳压电源的输出电压低于充放电控制的过放保护电压时，控制器能正确关断负载电压输出，然后以 0.1V 为步进慢慢向上调整稳压电源的输出电压，当稳压电源的电压高于控制器的过放恢复电压时，控制器能自动恢复负载供电到开始关断前的状态 10 PWM 调制 在输入电压变化时，输出电压能自动稳定在设定电压值 用可调稳压电源模拟 太阳能光伏组件接入充放电控制器的 太阳能光伏组件 输入端，以 0.1V 为步进向上或向下调节稳压电池的输出电压，使输出电压的变化范围在 5V 以内（12V 系统）或 10V 以内（24V 系统），用 万用表监测测量控制器的充电输出电压，应该能自动稳定在设定电压值 11 泄菏检查 控制器应有泄荷功能 按 GB/T 19115.2，断开蓄电池 及负载与控制器的连接，用三相发电机模拟风力发电机输入到控制器的风力发电机组输入端，当三相发电机组的输出电压超过控制器所设定的泄菏电压时，泄荷回路有电流流过，泄荷器两端有电压 12 显示功能 应能显示太阳能光伏组件、风力发电机组的输入电压/电流；蓄电池组电压和放电电流；蓄电池过、欠压报警；各种阀值报警 控制器显示面板工作正常，能正常显示各种运行参数状态 13 监控功能 应能实时监视供电系统各组件的工作状态；采集和存储供电系统运行数据 通过控制器的按键实际操作，显示面板能显示各组件的运行数据 14 能按照管理软件的命令对供电系统进行控制 在遥控浮充/均充工作接口上分别送入相应信号时，应能进行工作状态转换 在遥控太阳能光伏组件 投入/撤出工作接口上分别送入相应信号时，应能进行工作状态转换 在遥控风力发电机组开/关工作接口上分别送入相应信号时，应能进行工作状态转换 在正常工作及有故障时，在遥信工作接口上应有相应指示信号 5 表2 风光 互补 供电 系统 功 能与技 术性 能实 测项 目（续）项次 检查项目 技术要求 检查方法 15 供电控制 可独立控制监控设备和传输设备及加热设备，在电量降低到某一值时，可 切断监控设备供电，优先保证传输设备正常工作 按 GB/T 19064，用可调稳压电 源模拟蓄电池接入控制器的蓄电池端，以 0.1V 为步 进慢慢向下调整稳压电源的输出电压，当稳压电源的输出电压低于设定电压值，控制器能正确关断监控设备电压输出 16 风光互补控制器 短路保护 控制器应有短路保护功能 按 GB/T 19064，将蓄电池接入 控制器的蓄电池端，手动短路负载输出端，控制器应能立即停止负载电压输出，同时控制器不会损坏；断开负载短路后，用万用表测量负载输出，应无电压输出；手动重启控制器或者使用远程管理功能控制负载的接通后，负载输出电源能自动恢复 17 反向放电保护 具有防止蓄电池通过 太阳能光伏组件反向放电的保护功能 按 GB/T 19064，用可调稳压电 源模拟蓄电池接入控制器的蓄电池端，用大功率负载电阻接入太阳能光伏组件输入端，用万用表测量太阳能光伏组件输入端，应无电压或电压非常低 18 过、欠电压保护 当蓄电池电压值达到过电压设定值时，能关闭太阳能光伏组件 及风力发电机输入；当蓄电池电压值达到欠电压设定值时，能关闭负载。当蓄电池电压值恢复到电压设定值时，控制器能自动恢复工作 按 GB/T 19064，用可调稳压电 源模拟太阳能 光伏组件接入控制器的太阳能光伏组件 输入端，以步进0.1V向上调节稳压电源的输出电压，用万用表测量蓄电池端电压，其电压不应大于控制器所设定的最高直充充电电压；用可调稳压电源模拟蓄电池接入控制器的蓄电池输入端，以步进 0.1V 向下 调节稳压电源的输出电压，当稳压电源的输出电压低于控制器设定的过放保护电压值时，控制器能正常关闭负载电源的输出 19 充电回路压降 不超过其输出端电压的 3%电压表测量 20 防雷接地电阻 10 接地电阻测量仪测量 21 安全接地电阻 接地电阻测量仪测量 22 管理软件 实时显示功能 软件系统可以实时显示联网的多个风光互补供电点的 太阳能光伏组件电压/电流、风力发电机组电压/电流、蓄电池电压、蓄电池放电电流、负载电流等参数 在管理软件查看联网供电点的 太阳能光伏组件 电压/电流、风力发电机组电压/电流、蓄电池电压、蓄电池放电电流、负载电流等数据是否实时显示 23 远程设置 在管理中心可 远程查看和设置供电系统中的各个站点的参数，如每个站点的蓄电池容量、恢复提升电压、过放电压、恢复过放电压、浮充电压、温度补偿系数、报警阀值等 在管理软件设置供电系统中的各个站点的参数并保存，在控制器能查询并显示。24 故障情况报警 监控网络中各个站点的报警可以从异常报警界面中实时查看，当某个站点中有蓄电池或负载异常报警时，相对应项下面的指示灯就会由绿色变为红色快速闪烁，当异常排除后报警自动解除，报警事件的具体情况会被记录在数据库中 模拟故障测试，在管理软件上能进行报警提示并记录 25 附属功能 正确地统计、查询、打印命令指示、设备状况、系统故障数据 实际操作，查询历史数据报表 6 6 验收文件 应依照 标 准 GB/T 25382 中第 6 章 的要 求，提供 足够 的资料 和文 件。工程 的施 工资料 和图 表残 缺，缺乏最 基本 的数 据，或有 伪造涂 改者，不 予验 收。验收资 料和 文件 包括：a)各项质 量控 制指 标的 试 验记录 和质 量检 验汇 总图 表；b)施工 过程 中遇 到的 非正 常情况 记录 及其 对工 程质 量影响 分析；c)施工过 程中 如发 生质 量 事故，经处 理补 救后，达 到设计 要求 的认 可证 明文 件；d)系统 调试、试 运行 报告，验收 试验 报告 及验 收报 告。根据有 关试 验结 果，对系 统性能 指标 和技 术参 数按 照技术 文件 和合 同规 定要 求进行 评价，得 出最 终验收结 论。7 附 录 A（规范 性附 录）系统功 能与 技术 性能 验收 内容选 择依 据 表A.1 系统 功能 与技 术性 能 验收内 容选 择依 据 项次 检查项目 技术要求 备注说明 1 太阳能光伏组件 安装角度 按 CECS84 附录 B 按 CECS84 附录 B 2 绝缘电阻 50M/500V 按 GB/T 9535 3 开路电压 20.2V(12V*)；DC39.2V(24V*)根据生产厂家的产品技术数据 4 风力发电机 风向调节功能 能根据风向信号进行自动对风调向 按 GB/T 25382 制动功能 制动后风叶停止转动或缓慢转动 按 GB/T 25382 5 蓄电池 单节蓄电池开路电压 单节 12V 蓄电池开路电压12.6V；根据生产厂家的产品技术数据 单节2V 蓄电池开路电压2.1V 根据生产厂家的产品技术数据 蓄电池组额定输出电压 DC 12V(12V*)；DC 24V(24V*)根据生产厂家的产品技术数据 6 风光互补控制器 断 电 恢 复 功 能 控制器应能自动恢复负载供电到开始关断前的状态 根 据 内 蒙 古 包 茂 高 速 和 呼 集 老高 速 风 光 互 补 供 电 系 统 设 计 文件、合 同 文 件，结 合 生 产 厂 家的产品技术数据而拟定 PWM 调制 在 输 入 电 压 变 化 时，输 出 电 压 能 自 动 稳 定 在 设 定 电 压 值 泄菏检查 控制器应有泄荷功能 显示功能 应能显示太阳能光伏组件、风力发电机组的输入电压/电流；蓄电池组电压和放电电流；蓄电池过、欠压报警；各种阀值报警 监控功能 应能实时监视供电系统各组件的工作状态；采集和存储供电系统运行数据 根据内蒙古包茂高速和呼集老高速风光互补供电系统设计文件、合同文件，结合生产厂家产 品技术数据拟定 能按照管理软件的命令对供电系统进行控制 按 YD/T 1669，结合生产厂家的产品技术数据而拟定 可独立控制监控设备和传输设备及加热设备，在电量降低到某一值时，可不对监控设备供电，优先保证传输设备正常工作 按 YD/T 1669，结合生产厂家的产品技术数据而拟定 短路保护 控制器应有短路保护功能 按 YD/T 1669，结合生产厂家的产品技术数据而拟定 反向放电保护 有 防 止 蓄 电 池 通 过 太 阳 能 光 伏 组 件 反 向 放 电 的 保 护 功 能 按 GB/T 19064 过、欠电压保护 当蓄电池电压值达到过电压设定值时，能关闭 太阳能光伏及风力发电机输入；当蓄电池电压值达到欠电压设定值时，能关闭负载。当蓄电池电压值恢复到电压设定值时，控制器能自动恢复工作 按 GB/T 19064 充电回路压降 不超过其输出端电压的 3%按 GB/T 25382 防 雷 接 地 电 阻 10 按 GB/T 25382 安全接地电阻 按 GB/T 25382 7 管理软件 实时显示功能 软件系统可以实时显示联网中多个风光互补供电点的太阳能光伏组件电压/电流、风力发电机组电压/电流、蓄电池电压、蓄电池放 电电流、负载电流等参数 根据内蒙古包茂高速和呼集老高速风光互补供电系统设计文件、合同文件，结合生产厂家的产品功能而拟定 远程设置 可远程查看和设置供电系统中的各个站点的参数，如每个站点的蓄电池容量、恢复提升电压、过放电压、恢复过放电压、浮充电压、温度补偿系数、报警阀值等 故障情况报警 监控网络中各个站点的报警可以从异常报警界面中实时查看，当某个站点中有蓄电池或负载异常报警时，相对应项下面的指示灯就会由绿色变为红色快速闪烁，当异常排除后报警自动解除，报警事件的具体情况会被记录在数据库中 附属功能 正确地统计、查询、打印命令 指示、设备状况、系统故障数据
