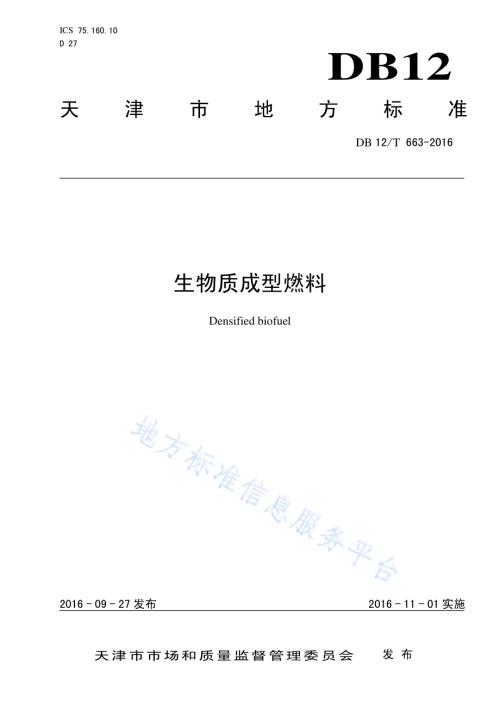

ICS 75.160.10 D 27 DB12 天津市 地 方 标 准 DB 12/T 663-2016 生物质成 型燃料 Densified biofuel 2016-09-27 发布 2016-11-01 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 663-2016 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 附录A、附录B 和附 录C为 规范 性附 录。本标准 由 天 津市 市场 和质 量监督 管理 委员 会提 出并 组织实 施。本标准 由天 津市 计量 监 督 检测科 学研 究院 负责 解释。本标准 起草 单位：天津 市 计量监 督检 测科 学研 究院、天 津市 能源 测试 服务 中 心、天津 市煤 炭质 量监督检验 中心。本标准 主要 起草 人：杨佳、江宁 川、邢捷、韩 瑞国、王振 国、焦英 杰。本标准 为首 次发 布。DB12/T 663-2016 1 生物质成 型燃料 1 范围 本标准 规定 了生 物质 成型 燃料的 术语 和定 义、分类、要求、试验 方法、抽样 规则、标识、运输 及 贮存。本标准 适用 于以 生物 质燃 料为主 要原 料生 产的 成型 燃料。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 28730 固 体生 物质 燃料样 品制 备方 法 GB/T 28731 固 体生 物质 燃料工 业分 析方 法 GB/T 28732 固 体生 物质 燃料全 硫测 定方 法 GB/T 28733 固 体生 物质 燃料全 水分 测定 方法 GB/T 30727 固 体生 物质 燃料发 热量 测定 方法 NY/T 1878-2010 生 物质 固体成 型燃 料技 术条 件 NY/T 1915-2010 生 物质 固体成 型燃 料 术语 定量 包装 商品 计量 监督 管理办 法 国 家质 量技 术监督 检验 检疫 总局 第75 号令（2005 年）3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 生物质 燃料 biofuel 直接或 间接 从生 物质 中生 产的燃 料。NY/T 1915-2010，通用 术语2.3 3.2 生物质 成型 燃料 densified biofuel 以生物 质燃 料为 主要 原料（不应 添加 矿物 质燃 料），经过机 械加 工致 密成 型、生产的 具有 规则 形 状的燃料 产品。3.3 颗粒状 生物 质成 型燃 料 biofuel pellet 直径或 横截 面尺 寸小 于等 于25mm 的生 物质 成型 燃料。NY/T 1878-2010，术语 和定义3.2 DB12/T 663-2016 2 3.4 棒（块）状 生物 质成 型燃 料 biofuel briquette 直径或 横截 面尺 寸大 于25mm 的生 物质 成型 燃料。NY/T 1878-2010，术语 和定义3.3 3.5 落下强 度 shatter strength 生物质 成型 燃料 抗破 碎能 力的量 度。3.6 破碎率 broken ratio 生物质 成型 燃料 中小 于规 定粒度 部分 的质 量占 测定 质量的 百分 比。3.7 密度 density 指散粒 材料 的密 度。当 测 定散粒 材料 的密 度时，其 计算体 积是 指颗 粒的 体积（包 括颗 粒内 部所 含的封闭孔 隙）。3.8 添加剂 additives 生物质 成型 燃料 生产 需要 时加入 的其 他物 质。NY/T 1878-2010，术语 和定义3.6 4 产品分 类 4.1 按形状 分类 生物质 成型 燃料 产品 按形 状分为：颗 粒状、棒 状和 块状。4.2 按使用 原料 分类 4.2.1 木质类 包含：木材 加工 后的 木屑、刨花，树 皮、树枝、竹 子等工 业、民用 建筑 木质 剩余物。4.2.2 草本果实 类 包含：芦苇、各 种作 物秸 秆、果 壳及 酒糟 等有 机加 工剩余 物。4.2.3 其他 其他能 够粉 碎并 压制 成型 的固体 生物 质燃 料。4.3 符号 以下名 词按 首位 汉字 拼音 的首位 字母 定义 符号：生物质 成型 燃料 S DB12/T 663-2016 3 颗粒状 L（为与 块状 区 分，采 用第 二位 汉字）棒状B 块状K 以下名 词按 首两 位汉 字拼 音的首 位字 母定 义符 号：木屑MX 刨花BH 树皮SP 树枝SZ 竹子ZZ 麦秆MG 玉米秸 秆YM 大豆秸 秆DD 棉花秸 秆MH 花生壳 HS 稻壳DK 稻草DC 其他QT 4.4 型号表 示方 法 SL16X90 Y10-T 表 示含 有添 加剂 原料Y 比例 为10%（单 一原 料此处 忽略）原料X比 例为90%直 径为16mm 的颗 粒 状生物 质成 型燃 料 示例1：SL10YM90 DD10 表 示：颗粒 状生 物质 成 型燃料，直 径为10mm，原 料成分 包括90 玉米秸秆和10 大豆 秸秆，无 添加剂。示例2：SB28MX80 DK19-T 表示：棒 状生 物质 成 型燃料，直 径为28mm，原 料成分 包括80 木屑和19 稻壳，有 添加 剂。示例3：SK32HS100 表 示：块 状生 物质 成型 燃料，截面 尺寸 为32mm 32mm，原料 成分 包括100 花生壳，无 添加 剂。5 要求 5.1 外形尺 寸及 密度 生物质 成型 燃料 的外 形尺 寸及密 度应 符合 表1 的规 定。DB12/T 663-2016 4 表1 生物质 成型 燃料 外形 尺寸 及密度 要求 项 目 符 号 单 位 产品形状 指标要求 直径或 横截面尺寸 D mm 颗粒状 25 棒（块）状 25 长度 L mm 5 D 密度 g/cm3 颗粒状 1.00 棒（块）状 0.80 5.2 落下强 度及 破碎 率 生物质 成型 燃料 的落 下强 度及破 碎率 应符 合表2的 规 定。表2 生物质 成型 燃料 落下 强度 及破碎 率要 求 项 目 符 号 单 位 指标要求 落下强度 SS%95 破碎率 BR%5 注：对于散装产品只要求落下强度，可不进行破碎率检测。5.3 工业及 元素 分析 指标 生物质 成型 燃料 的工 业及 元素分 析指 标应 符合 表3 的 规定。表3 生物质 成型 燃料 工业 及元 素分析 指标 要求 项 目 符 号 单 位 指标要求 全水分 Mt%15 干燥基灰分 Ad%10 干燥基挥发分 Vd%60 干燥基全硫 St,d%0.2 收到基低位发热量 Qnet,v,ar MJ/kg 14 5.4 添加剂 5.4.1 各种添 加剂 应无 毒无 害无 异味，在生 产及 使用 过程 中，不 增加 污染 因子 及污 染物产 生量。5.4.2 各种添 加剂 总量 应不 超 过2%。5.5 净含量 按实际 净含量 标注，符合 定量 包装商 品计 量监督 管理办 法 国家质 量技 术 监督检 验检疫 总局 第75号令（2005 年）。6 试验方 法 6.1 外形尺 寸的 检测 DB12/T 663-2016 5 采用标 准量 具。6.2 密度的 检测 按附录A的 规定 执行。6.3 落下强 度的 检测 按附录B的 规定 执行。6.4 破碎率 的检 测 按附录C的 规定 执行。6.5 分析样 品制 备 按GB/T 28730 的 规定 执行。6.6 全水分 的检 测 按GB/T 28733 的 规定 执行。6.7 水分的 检测 按GB/T 28731 的 规定 执行。6.8 灰分、挥发 分的 检测 按GB/T 28731 的 规定 执行。6.9 全硫的 检测 按GB/T 28732 的 规定 执行。6.10 发热量 的检 测 按GB/T 30727 的 规定 执行。6.11 净含量 按国家 质量 技术 监督 检验 检疫总 局第75号 令（2005 年）执 行。7 检验规 则 7.1 出厂检 验和 型式 检验 7.1.1 出厂检 验 产品的 出厂 检验 项目 包括：外形 尺寸、密 度、落下 强度及 破碎 率。所检 项目 中有一 项不 合格 时，应对产品 加倍 复验，复 验仍 有不合 格项 目时，则 判定 该批产 品不 合格。7.1.2 型式检 验 型式检 验项 目为 本标 准第 5 章规 定的 全部 项目。有下列 情况 之一 时，应进 行型式 检验：DB12/T 663-2016 6 a)批 量生 产的 产品 每两 年 应进行 一次；b)正 式生 产后，如 结构、原料、生产 工艺 有较 大改 变时；c)新 产品 和该 型产 品正 式 投产时；d)长 期停 产后，恢 复生 产 时；e)出 厂检 验结 果与 上次 型 式检验 差异 大于10%时；f)质 量监 督机 构提 出进 行 型式检 验的 要求 时。型式检 验时，表 中 重要 项 目必须 全部 合格，次 重要 项 目允许 有一 项不 合格，并 判 定该批 产品 合格。否则，判为 不合 格。表4 检验项 目中 重要、次 重要 项目区 分 项 目 重要项目 次重要项目 外形尺寸 密度 落下强度 破碎率 全水分 干燥基灰分 干燥基挥发分 干燥基全硫 收到基低位发热量 7.2 组批与 抽样 7.2.1 组批 以同一 配方、同 一设 备、同一班 次生 产的 产品 为一 批。7.2.2 包装产 品的 抽样 包装产 品抽 样时，随 机抽 取码放 在中 间层 的一 个完 整包装。7.2.3 散装产 品的 抽样 散装产 品抽 样时，要 区分 单一原 材料 产品 和混 合原 材料产 品，采取 不同 的抽 样方法。7.2.3.1 单一原 材料 产品 抽样 在料堆 中部 均匀 布置5 个 抽 样点，用 采样 铲扒 开表 面20cm 深 度后 抽样，每个 抽样 点抽取 量为1kg。将样品混 合后 分成 两份，一 份供检 验，一份 存查。7.2.3.2 混合原 材料 产品 抽样 根据被 采样 产品 的总 量，确 定子样 数（见表5）。子样 的 取样点 均匀 分布 在料 堆的 顶部（距顶 部0.5m），腰、底（距地 面0.5m）部，堆积 高度不 足1m 的，在 中部取 样；每 个子 样取1kg。将所 有子样 用采 样工 具均匀混 合在 一起，并 将混 好的样 品摊 成一 个圆 饼，用十字 缩分 法将 对角 弃去，剩下 的部 分继 续 混 合、缩分，每 次混 合三 遍，直至 每个对 角约2.5kg 时，一 份 供检验，一 份存 查。DB12/T 663-2016 7 表5 批量、子样 对照 表 批量（t）子样数（个）5 5 5 50 10 50 100 20 100 40 8 标识、包装、运 输及 贮存 8.1 标识 产品包 装应 标明 产品 名称、型号 规格、厂 名、厂址、产品 执行 标准 号及 净含 量。8.2 包装 生物质 成型 燃料 宜采 用编 织袋、麻袋、纸 箱等 进行 包装，包装 规格 符合 用户 要求。8.3 运输 运输时，要 防雨、避 免剧 烈碰撞，以 防破 碎和 遗撒；散装 产品 要采 用密 闭运 输，严 密覆 盖。8.4 贮存 产品的 贮存 场地 应干 燥、平整、防雨、防 水；包装 产品码 放整 齐，散装 产品 贮存时 注意 防尘。DB12/T 663-2016 8 A A 附 录 A（规范 性附 录）密度的 测定 方法 A.1 方法提 要 通过测 量试 样的 质量 和体 积，计 算出 生物 质成 型燃 料的密 度。A.2 仪器、设备 a)托 盘天 平：最大 称量 500g，感量0.1g；b)量筒 500ml，250ml；c)大 头针；d)自 来水。A.3 测定步 骤 准确称 量颗粒 状生 物质成 型燃料20 粒或 棒（块）状 生物质 成型燃 料2块。在 量 筒中装 上其容 量一 半的水，读取 水面 刻度，将 称量好 的生 物质 成型 燃料 倒入量 筒水 中，若出 现漂 浮现象，迅 速用 大 头 针 将 其扎入水 中，在10 秒内 迅速 读取水 面刻 度。A.4 测定结 果 A.4.1 计算公 式 按下列 公式 计算 生物 质成 型燃料 的密 度：m/（V V0）式中：生 物质 成型 燃料的 密度，g/cm3；m 试样 的质 量，g；V 加入 试样 后量 筒水 面 读数，cm3；V0 加入 试样 前量 筒水 面读数，cm3。A.4.2 数值修 约 计算重 复实 验结 果的 平均 值，取 值到 小数 点后 三位，修约 到小 数点 后两 位。A.5 重复性 两次重 复实 验结 果的 差不 超过0.100g/cm3。DB12/T 663-2016 9 附 录 B（规范 性附 录）落下强 度的 测定 方法 B.1 方法提 要 将生物 质成 型燃 料置 于软 包装袋 内，从2m 高处 自由 落下到 规定 厚度 的钢 板或 硬化后 的地 面上，共 落下5次，测 量粒 度大 于3mm 或15mm 的成 型燃 料占 原样 品的质 量百 分数，作 为生 物质成 型燃 料的 落 下 强 度。B.2 仪器、设备 a)台 秤：最大 称量2kg，感量0.1g；b)3mm 的圆 孔筛 和15mm 方 孔筛；c)2m 刻度 尺；d)钢 板：厚度 不小 于15mm，长约1200mm，宽约900mm；e)布 袋或 尼龙 袋：能装 不 少于1kg 生 物质 成型 燃料；f)扎 袋绳 一根，长 约200mm。B.3 测定步 骤 B.3.1 落下 称量500g 生物 质成 型燃料（若样 品总长 大于100mm 时 要先将 其截断 到100mm 以 内），称 准到0.1 克，装入袋 内，排除 空气，扎 紧袋口。将 装有 样品 的袋 子从2m 高处 自由 落下 到钢 板或硬 化的 水泥 地 面 上，连续落下5次。B.3.2 筛分 解开扎 袋绳，将样 品倒入 筛内，颗粒状 生物 质成型 燃料采 用3mm 圆孔筛，棒（块）状 生物质 成型 燃料采用15mm 方孔 筛。经过 筛分后，称 量筛 上物 的质 量。B.4 测定结 果 B.4.1 计算公 式一 按下列 公式 计算 颗粒 状生 物质成 型燃 料的 落下 强度：SSL M 3/M0 100 式中：SSL 生物 质颗 粒落下 强度，；M 3 大于3mm 生物 质颗 粒的质 量，g；M0 装袋 时生 物质 颗粒 的质量，g。B.4.2 计算公 式二 按下列 公式 计算 棒（块）状生物 质成 型燃 料的 落下 强度：DB12/T 663-2016 10 SSBK M 15/M0 100 式中：SSBK 生物 质压 块落下 强度，；M 15 大于15mm 的 生物 质压块 的质 量，g；M0 装袋 时生 物质 压块 的质量，g。B.4.3 数值修 约 计算重 复实 验结 果的 平均 值，取 值到 小数 点后 两位，修约 到小 数点 后一 位。B.5 重复性 两次重 复实 验结 果的 差不 超过5.00%。DB12/T 663-2016 11 附 录 C（规范 性附 录）破碎率 的测 定方 法 C.1 方法提 要 通过测 量一个 生物 质成型 燃料的 包装单 位中 小于规 定尺寸 的样品 质量 分数,得 到生物 质成型 燃料 的破碎率。C.2 仪器、设备 a)台 秤：最大 称量 50kg，感量50g。台 秤：最大 称 量10kg，感 量5g；b)3mm 圆孔 筛和15mm 方孔 筛；c)铁 板：厚度 不低 于3mm；长2000mm；宽1200mm；d)钢 叉：钢针 直径 为3mm，长150mm、宽100mm、间 隙5mm；e)毛 刷。C.3 测定步 骤 选定生 物质 成型 燃料 的一 个完整 包装，在 台秤 上称 得质量 后打 开包 装，将里 面的成 型燃 料倒 在 铁 板上，用 台秤称 包装 物的质 量，用 钢叉叉 起燃 料放入 原包装 中，铁 板上 残留的 燃料经3mm 圆 孔筛（或15mm方孔筛）过 滤后，称 得筛 下物的 质量。C.4 测定结 果 C.4.1 计算公 式一 按下列 公式 计算 颗粒 状生 物质成 型燃 料的 破碎 率：BRL（M 3）/（M0 M1）100 式中：BRL 颗粒 状生 物质成 型燃 料的 破碎 率，；M 3 小于3mm 的颗 粒状 生物质 成型 燃料 的质 量，kg；M0 含包 装的 颗 粒 状生 物质成 型燃 料的 质量，kg；M1 包装 物的 质量，kg。C.4.2 计算公 式二 按下列 公式 计算 棒（块）状生物 质成 型燃 料的 破碎 率：BRBK（M 15）/（M0 M1）100 式中：BRBK 棒（块）状生物 质成 型燃 料的 破碎 率，；M 15 小于15mm的 棒（块）状生 物质 成型 燃料 的质 量，kg；M0 含包 装的 棒（块）状生物 质成 型燃 料的 质量，kg；M1 包装 物的 质量，kg。DB12/T 663-2016 12 C.4.3 数值修 约 计算重 复实 验结 果的 平均 值，取 值到 小数 点后 两位，修约 到小 数点 后一 位。C.5 重复性 两次重 复实 验结 果的 差不 超过2.00%。_
