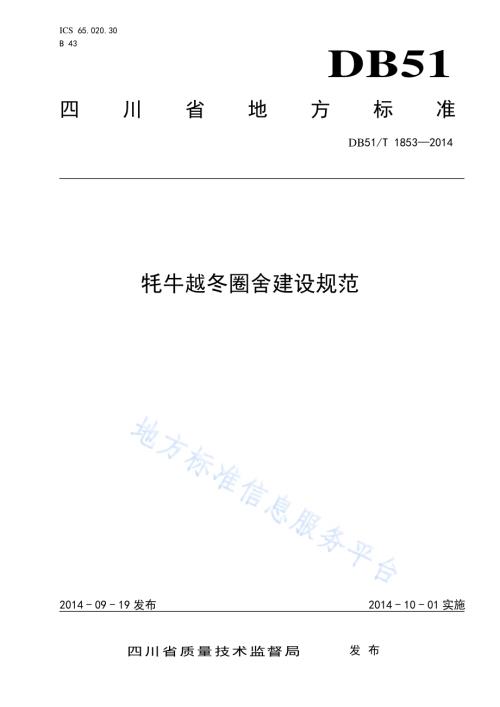

ICS 65.020.30 B 43 DB51 四川省地方标准 DB51/T 18532014 牦牛越冬圈舍建设规范 2014-09-19发布 2014-10-01实施四川省质量技术监督局 发布 DB51/T 18532014 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 选址.1 5 结构与建材.1 6 防寒与通风.3 7 粪污处理.3 8 贮草棚.4 9 水电供给.4 DB51/T 18532014 II 前 言 本标准由四川省农业厅提出并归口。本标准由四川省质量技术监督局批准。本标准起草单位：西南民族大学 本标准主要起草人：文勇立、泽让东科、王永、艾鷖。DB51/T 18532014 1 牦牛越冬圈舍建设规范 1 范围 本标准规定了牦牛越冬圈舍选址、结构与建材、防寒与通风、粪污处理、贮草棚和水电供给的建设要求。本标准适用于高寒牧区牦牛越冬圈舍的建设。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 15618-2008 土壤环境质量标准 NY 5027-2001 无公害畜产品畜禽饮用水水质 NY/T 682-2003 畜禽场场区设计技术规范 NY/T 1222-2006 规模化畜禽养殖场沼气工程设计规范 3 术语和定义 下列术语和定义适用于本标准。3.1 越冬圈舍 Winter house 包括圈和舍两部分，圈指用围墙或围栏将舍的两面端墙和一面纵墙包围在内的基础设施，起到保护和便于管理的作用；舍指具有外围护结构（墙体、屋顶、门窗等），有一定环境控制功能，可供青藏高原地区冷季养殖牦牛的建筑物。3.2 通道 Passageway 指舍内的饲养管理通道和清粪通道。4 选址 场地的总体规划应符合 NY/T 682-2003，土壤质量符合 GB 15618-2008，水质符合 NY 5027-2001。5 结构与建材 5.1 圈 采用砖砌成围墙，高 1.5 m-1.8 m，圈的面积为舍总面积的 2倍以上。DB51/T 18532014 2 5.2 舍 舍为有窗密闭式，舍的朝向为南北向，或偏东或偏西不超过45。舍内牛栏应沿舍长轴方向呈单列或双列布置。5.2.1 面积 每头牦牛所需面积为2.5 m2/H-3 m2/H。5.2.2 跨度和高度 单坡式舍跨度6.0 m-7.0 m，舍前高2.8 m-3.2 m，后高1.7 m-2.0 m。双坡单列式舍5.0 m-7.0 m，双列式10.0 m-12.0 m，舍高2.8 m-3.0 m。5.2.3 屋顶 屋顶为单坡或双坡式，钢架结构，屋顶斜面呈 30，材料采用 10 cm发泡彩钢板。5.2.4 墙体 采用砖混结构，烧结空心砖堆砌复合肆玖墙体，墙内表面刷水泥砂浆。5.2.5 门、窗 端墙设牛进出门，通向牛床，单列式设单扇门，双列式设双扇门，西端墙设工作人员出入门，宽2.0 m-3.0 m，高 2 m，门应向外开。南纵墙每隔 20 m开 1 扇上旋窗，长 40 cm，宽 120 cm，窗下缘距离牛床 1.8 m-2.0 m高。5.2.6 通道 饲养管理通道宽 1.5 m-1.8 m，双列式位于两列之间，单列式位于北纵墙一侧。清粪通道宽 1.0 m，位于牛栏和纵墙间。5.2.7 牛床 牛床高出地面15 cm-20 cm，宽4 m，向粪尿沟倾斜2.5%。底层素土夯实，上铺7 cm碎砖，再铺5 cm的150号混凝土，表层为2 cm 1:2水泥砂浆防滑面层。5.2.8 牛栏 牛栏采用直径8 cm的管材，高1.5 m（种公牛1.8 m），横栏间隙50 cm（犊牛30 cm），牛栏包围牛床，牛栏的分隔采用活动隔栏。5.2.9 粪尿沟 粪尿沟位于牛床与清粪通道间，宽 30 cm，深 30 cm，通向沉淀池，倾斜 1%，沟面加盖可拆卸的漏缝板，厚 2 cm，缝隙小于 2 cm。5.2.10 饲槽和水槽 饲槽固定，内表面光滑、耐用，底部为圆弧形，与牛床同高，上宽 50 cm-60 cm，下宽 25 cm-35 cm，内侧深 30 cm-35 cm。饲槽经清扫后作水槽用，槽底部设可开闭的排水口，便于清洗消毒。DB51/T 18532014 3 6 防寒与通风 6.1 防寒 墙外表面抹厚胶粉聚苯颗粒砂浆作为保温层，厚 30 mm-40 mm，保温层外加一层加强网布，在网布上抹 5 mm砂浆后，刷外墙涂料。于屋顶南坡安装不低于屋顶面积 1/3的 8.4 cm阳光瓦，还可增设天棚提高保暖效果。舍门设门套，厚 3 cm，采用保暖材料填充。6.2 通风 6.2.1 通风换气量 舍内通风换气量按牛床面积计算：不低于 3 m3/m2d-5 m3/m2d。6.2.2 屋顶通风管 屋顶每隔 5 m安装 1 个通风管，管内径 27 cm，管内安装可控单向气阀（流向舍外），通风管舍外部分安装屋顶风帽。6.2.3 地窗 牛舍纵墙下部，离地面高 40 cm处，开一贯穿墙体的圆形地窗，管材内径 20 cm，两端管口接弯头，开口朝向地面，舍内地窗口设可控进气阀。各地窗间距为 2.5 m。7 粪污处理 7.1 干湿分离 尿液从牛床经过漏缝板流入排尿沟，经过滤网流到沉淀池，然后流向厌氧发酵池。排尿沟连接沉淀池的管道位于地面以下1.8 m，向沉淀池倾斜1%2%。粪由人工清除，部分牛粪晾晒用作燃料，剩余部分经堆肥发酵后用作肥料。7.2 沉淀池 沉淀池设在舍外地势较低处，深 3 m以上，距牛舍外墙不小于 5 m，采用全封闭砖混结构，设可密封的活动检修口，进水口接排尿沟，设单向阀（流向池内），出水口低于进水口，连接厌氧发酵池。污水一般沉淀 3 d-7 d、容积按照每头牦牛 10 m3修建。7.3 厌氧发酵池 厌氧发酵池与沉淀池相邻，按NY/T 1222-2006标准建造，容积按照每头牦牛60 m3。发酵液经水泵抽取用作肥料，所产气体用作能源。7.4 牛粪晾晒棚 厌氧发酵池上方建可避雨雪的简易牛粪晾晒棚。7.5 堆肥发酵 建简易地上砖混结构发酵槽，上方建遮雨棚，槽长8 m，宽3 m，高0.8 m-1 m。粪经发酵成熟后用DB51/T 18532014 4 作肥料。8 贮草棚 在舍外远离发酵槽的地方建一贮草棚，用于贮存干草料。贮草棚面积按照3 kg/Hd-5 kg/Hd确定，采用混凝土地面：底层素土夯实，上铺7 cm碎砖，再铺5 cm的150号混凝土，表层为2 cm的1:2水泥砂浆防滑面层。墙高3.0 m-3.5 m，墙体为砖混结构，墙内外表面刷水泥砂浆。贮草棚的门采用木构件。屋顶为双坡式，钢架结构，呈25斜面。9 水电供给 9.1 供水 舍内中央安装可升降的小型水箱，容积按 23 L/Hd-30 L/Hd 的需水量计算。水箱采用软管人工接至饲槽（水槽）。9.2 供电 采用市电或太阳能供电，舍内照明均采用LED节能灯，照度不低于75 lx/m2。_ DB51/T 18532014
