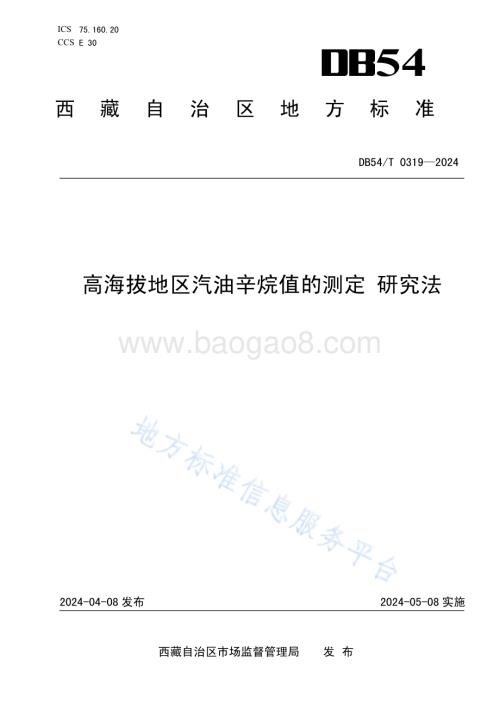

ICS 75.160.20CCS E 3054西 藏 自 治 区 地 方 标 准DB54/T 03192024 高海拔地区汽油辛烷值的测定 研究法 2024-04-08发布 2024-05-08实施西藏自治区市场监督管理局发 布DB54/T 03192024I目 次前言.II1 范围.12 规范性引用文件.13 术语和定义.14 原理.35 干扰因素.36 仪器和设备.37 试剂和标准物.58 取样.59 高原发动机和仪器的基准设定及标准操作条件.510 发动机标准化.511 试验参数特性.512 方法A内插法（定量静态燃料喷射法）.613 方法B 内插法（单调动态燃料喷射法）.714 数据处理.815 精密度与偏差.816 报告.9附录A（规范性）安 全 警 告.10附录B（规范性）标准燃料混合表.12附录C（资料性）海拔高度与大气压力间关系.15DB54/T 03192024II前 言本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由西藏自治区市场监督管理局提出并归口。本文件起草单位：西藏自治区产品质量监督检验所、四川省产品质量监督检验检测院、上海交通大学、辽宁省产品质量监督检验院、中国石油天然气股份有限公司西藏销售分公司、中国石化销售股份有限公司西藏石油分公司、中国石化销售股份有限公司辽宁石油分公司、中国石油天然气股份有限公司辽宁销售分公司、上海石博科技有限公司。本文件主要起草人：朱浙辉、何海、韩东、彭光华、白书齐、任婷、万杰文、晏小燕、李铭、毛佳伟、吕德淋、冯术坤、张斌、程亮、邓雄伟、琼达、王德阳、梁志军、洛桑卓玛、邵强、刘向宁。DB54/T 031920241高海拔地区汽油辛烷值的测定 研究法警告：本文件涉及某些有危险的材料、操作及设备，但并未对与此有关的所有安全问题提出建议。因此，用户在使用本文件前应建立适当的安全防护措施，并确定相关规章限制的适用性。有关安全警告内容详见附录A。1范围本文件规定了使用高原辛烷值试验机在高海拔地区测定汽油研究法辛烷值的试验方法，适用于海拔高度为2500m5000m的高原地区。其他高原地区，可参考使用。本文件适用于点燃式发动机燃料研究法辛烷值的测定，不适用于主要由含氧化合物组成的燃料及其燃料组分。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 4756 石油液体手工取样法GB/T 5487 汽油辛烷值的测定 研究法GB/T 27867 石油液体管线自动取样法3术语和定义下列术语和定义适用于本文件。3.1研究法辛烷值 research octane number使用标准CRF发动机，在特定的进气温度和较低的发动机转速（600r/min6r/min）条件下，通过比较待测试样与正标准燃料的爆震强度得到的抗爆性能的数字指标。来源：GB/T 5487-2015，3.1.203.2高原辛烷值试验机 the gasoline octane number testing machine for plateau在常规辛烷值试验机的基础上，以高原环境条件为依据设计、制造的，适用于高原地区测定汽油辛烷值的汽油辛烷值试验机。3.3混合气 gas mixtureDB54/T 031920242进入发动机气缸、参与燃料燃烧环境的空气气体。3.4增压恒压 supercharging and constant pressure通过对进气气体施加压力达到增加混合气密度的目的，并使混合气密度、温度、湿度和流速稳定。3.5电控燃油喷射系统 electronic fuel injection它是汽油辛烷值测定机采用的一种喷油装置。使用电控汽油喷射技术自动控制液体燃料的雾化，根据工况变化的反馈信号精确地调整和控制燃油喷射量，以使燃烧状态趋向于更佳。3.6脉冲宽度 pulse width高电平持续的时间，在电控燃油喷射系统中表示每次喷油的持续时间，简称脉宽。3.7单调动态燃料喷射 monotonicity dynamic fuel injection在爆震测试中，使用单调动态燃料喷射的方法确定试样和标准燃料最大爆震强度下的燃空比，即ECU控制燃油喷射系统按恒定速度变化喷射脉宽时间，从而单调匀步调整燃油喷射量，调整其从富油状态到贫油状态，或从贫油状态到富油状态，爆震强度升至最大值然后下降，在爆震表上即可观察到最大爆震强度读数。3.8定量静态燃料喷射 constant equilibrium fuel injection按照测定样品和标准燃料最大爆震强度下燃空比的步骤，即逐步增加或减少燃料喷射脉宽时间，每步都观察平衡爆震强度，选择产生最高爆震强度读数时的喷射脉宽。3.9电子控制单元(ECU)electronic control unit汽车专用微机控制器，由微处理器(CPU)、存储器(ROM、RAM)、输入/输出接口(I/O)、模数转换器(A/D)以及整形、驱动等大规模集成电路组成。3.10爆震强度下的燃空比 fuel-air ratio for maximum knock intensity在规定的燃料喷射脉宽限制范围内，爆震测试装置中产生最大爆震强度时燃料与空气的比例。3.11最大爆震强度下的脉宽 pulse width for maximum knock intensity在规定的大气压力供气下，爆震测试装置中产生最大爆震强度时的燃料喷射脉宽。DB54/T 0319202434原理4.1大气压力随着海拔高度的增高而降低，当海拔高度达到一定高度时大气压力超出了GB/T 5487所适用的大气压力范围，海拔高度与大气压力间关系见附录C。在这种情况下，采取增压恒压的方式对辛烷值机进气进行处理，使得进气压力处于71.1kPa101.6kPa范围之内，以确保混合气符合GB/T 5487所规定的大气压力要求。4.2最大爆震强度下的燃空比，按GB/T 5487中4.1的描述。4.3内插法：按GB/T 5487中4.2的描述。4.4压缩比法：按GB/T 5487中4.3的描述。4.5研究法辛烷值的取值，按GB/T 5487中4.4的描述。5干扰因素5.1高海拔地区气压低，冷却水的沸点低，易造成发动机燃烧室温度波动，影响测试结果。需对冷却水添加合适的添加剂或添加液，配制成沸点调为100左右的冷却液。5.2高海拔地区气压低，蒸发效应显著增强，需加大冷却液体消耗的监控频次，以保证冷却液体充足。否则发动机的冷却易产生问题，造成燃烧室温度波动，影响测试结果。5.3其他干扰因素，按GB/T 5487中6.16.3的描述。6仪器和设备6.1高原发动机6.1.1发动机基本部件组成和机械结构应满足GB/T 5487中7.1的要求。6.1.2本文件所指发动机，还应具有进气增压恒压系统、多燃料罐电控燃油喷射系统，详见图1 所示。图中：A增压恒压进气接口；B冷却器；C燃料罐；D喷油压力传感器；E爆震传感器；F燃料压力泵；G压缩比数字计算器；H压缩比调整马达；ICFR-48曲轴箱；J飞轮传感器；K燃料切换阀；L点火传感器；M滤油器；N进气加热开关；O仪表开关；P点火开关；Q电源开关；R紧急停车按钮；S压缩比调整开关；T发动机启停开关；DB54/T 031920244U电脑系统；V进气消音器；W进气加热器；X进气压力传感器。图1高原研究法试验发动机6.2进气增压恒压装置采取增压恒压罐和缓冲罐，对发动机进气进行增压和恒压控制，见图2。通过控制增压恒压罐供气增压机的转速，调节罐内压力平衡在1个标准大气压力下，保障供向缓冲罐的气体压力满足GB/T 5487的要求。缓冲罐是为了缓解因发动机间歇式进气而带来的气体压力低频波动变化对气体压力检测的影响。装置中设置有温度湿度传感器，反馈温度湿度信号于增压机以进行精确运转调节。也可使用其他的增压恒压方式，以确保混合气压力在GB/T 5487所适用的压力范围内。图2进气增压恒压装置6.3燃油系统燃油系统采用电控燃料喷射系统提供供油方式，见图3。样品通过储油罐经多油路选择阀连接油泵，油泵输出端连接燃油压力检测机构和喷油器。ECU控制器通过实时检测油泵输出油压传感器的压力值，调节控制油泵提供喷油压力稳定在350kPa0.5kPa范围内，保证喷油量的稳定。油泵输出恒压管道连接喷油器，喷油器安装在发动机的进气歧管上，喷油量的多少以喷射脉宽时间控制，脉宽时间越长燃油喷射量越多，实现燃油定量喷射或者自动逐步增加或减少喷射量，以寻找燃油喷射的最佳混合比。图3燃油系统6.4标准燃料分配装置标准燃料的制备、正标准燃料的体积混合、四乙基铅的体积混合、标准燃料的重量混合见附录B，按照GB/T 5487中7.3的规定。6.5辅助装置专用维修工具、通风罩等按照GB/T 5487中7.4的规定。7试剂和标准物DB54/T 031920245气缸夹套冷却液、发动机曲轴箱润滑油、正标准燃料、甲苯标准燃料、校验燃料等按照GB/T 5487中第8章的规定。8取样8.1手工取样按照GB/T 4756的规定方法取样。8.2管线自动取样按照GB/T 27867的规定方法取样。8.3样品温度、防止光线照射等按照GB/T 5487中9.2、9.3的规定进行。9高原发动机和仪器的基准设定及标准操作条件9.1发动机设备及仪器的安装发动机设备及仪器的安装按照GB/T 5487中10.1的规定进行。9.2零部件操作条件说明9.2.1发动机转速、定位上止点(TDC)飞轮位置、气门正时、气门升程、进气门挡块等，按照GB/T 5487中10.2.110.2.5的规定进行。9.2.2电控燃油喷射系统，以泵给供油管道供压，使用电控脉冲控制燃油喷射量。9.3部件设定和操作条件9.3.1发动机的旋转方向、气门间隙、润滑油压力、润滑油温度、气缸夹套冷却液温度、进气温度、进气湿度、气缸夹套冷却液液面，发动机冷机状态、发动机曲轴箱润滑油液面、曲轴箱内压、排气背压、排气和曲轴箱呼吸系统共振、皮带张紧度、基准摇臂托架调节、点火提前角设定、火花塞间隙、基准气缸高度设定等，按照GB/T 5487中10.3.110.3.17的规定进行。9.3.2燃空比，测定试样和正标准燃料辛烷值时,应选用最大爆震强度下的燃空比（混合比）。燃空比是可燃混合气中空气质量与燃油质量之比，通过调整电控喷油器的喷油脉宽可以调整燃空比的大小。在单调动态燃油喷射内插法测试中，能够通过单调调整喷射脉宽时间改变燃空比，以恒定的速率由富油状态降低到贫油状态或由贫油状态降低到富油状态。脉宽时间增加或减少的单步量决定了改变燃空比的速率，在实际测试中要能有明确的爆震区分状态，时间在1min以上且5min之内。9.3.3电控喷射供油压力设定，电控喷射供油压力设置恒定为350kPa，实验过程中保证压力恒定。9.3.4增压恒压系统压力设定，增压恒压系统压力恒定为1个标准大气压（101.3kPa）。9.3.5数字仪表，按照GB/T 5487中10.3.21的规定进行。10发动机标准化按照GB/T 5487中第11章的规定进行。11试验参数特性11.1气缸高度与辛烷值的关系、气缸高度的大气补偿、按照操作表中的气缸高度校准发动机等按照GB/T 5487中12.112.3的规定进行。11.2燃空比特性DB54/T 03192024611.2.1燃空比对爆震强度的影响发动机在产生爆震的气缸高度下运转时,燃料混合气浓度的变化对爆震有显著影响。爆震特性的峰值在图4中显示。本标准规定,测定试样和正标准燃料均应在能产生最大爆震强度的条件下进行。高原发动机喷油系统，通过调整喷油脉冲宽度可以监测燃空比。通过调整喷油脉宽以达到最大爆震燃料喷射时间。图4燃空比对爆震强度的影响11.2.2定量静态燃料喷射系统测试通过手动调整调整喷油脉宽观察爆震强度以经验调整脉宽时间以达到最大爆震强度并进行测试。11.2.3单调动态燃料喷射系统测试通过软件设置最大喷射脉宽、最小喷射脉宽、步进脉宽以及步进时间，燃油根据设定将先进行最大喷射脉宽进行喷油，然后根据步进时间逐步减小喷射脉宽，当喷射量达到最佳燃空比时达到最大爆震强度并进行记录。12方法A内插法（定量静态燃料喷射法）12.1适用的辛烷值范围该方法适用于辛烷值在80100之间的测试。12.2检查发动机检查发动机运转条件，确保与使用特定燃料在接近标准爆震强度下运行时情况一致。12.3甲苯标定用待测试样辛烷值范围内的甲苯标准燃料进行发动机适用性试验。如进行了甲苯标准燃料温度调节，需确定合适的进气混合温度。在不需要燃料冷却的前提下，按照以下描述的方法进行测试。12.4确定标准爆震强度按照GB/T 5487中13.3.1、13.3.2的规定进行。12.5试样燃料的操作步骤按照GB/T 5487中13.4的规定进行。12.61号正标准燃料的操作步骤DB54/T 03192024712.6.1按照GB/T 5487中13.5.1、13.5.2的规定进行。12.6.2用 1号正标准燃料运转发动机，逐步调整燃料喷射脉宽得到最大爆震强度。12.6.3记录1号正标准燃料的爆震表稳定读数。12.72号正标准燃料的操作步骤12.7.1按照GB/T 5487中13.6.113.6.4的规定进行。12.7.2用 2号正标准燃料操作发动机，逐步调整燃料喷射脉宽以得到最大爆震强度。12.7.3按照GB/T 5487中13.6.6、13.6.7的规定进行。12.8重复读数的步骤12.8.1按照试样、2 号正标准燃料、1 号正标准燃料的顺序，重复必要的步骤再读取一组爆震表读数。需确保每种燃料均为最大爆震强度下的燃料喷射脉宽，并记录爆震表读数。测试全程的燃料转换顺序如图5所示。图5试样和标准燃料读数顺序12.8.2详细的内插计算见GB/T 5487中第17章的规定。12.8.3按照GB/T 5487中13.7.3、13.7.4的规定进行。12.9检查操作表一致性按照GB/T 5487中13.8的规定进行。13方法B 内插法（单调动态燃料喷射法）13.1适用的辛烷值范围该方法适用于辛烷值在80100之间的测试。13.2检查发动机检查发动机运转条件，确保与使用特定燃料在接近标准爆震强度下运行时的情况一致。13.3甲苯标定用待测试样辛烷值范围内的甲苯标准燃料进行发动机适用性试验。如进行甲苯标准燃料温度调节，则需确定合适的进气温度。在不需要燃料冷却的前提下，按照以下描述的方法进行测试。13.4确定标准爆震强度按照GB/T 5487中14.4.1、14.4.2的规定进行。13.5试样燃料的操作步骤DB54/T 03192024813.5.1将试样注入燃料罐，多次冲洗燃料管路，并设置燃油喷射最大脉宽、最小脉宽、步进脉宽、步进时间。13.5.2将燃料倒入储油杯中点击开始喷油，燃料会以设定好的最大脉宽逐步减少喷射量直至减少到最小喷射量以观察最大爆震强度。13.5.3采用此方法时，当爆震强度读数超过最大值并下降大约 10 个分度时，停止操作，转换至另一种燃料。确保发动机供油正常，使爆震在测试过程中占绝大部分时间以维持运转温度。13.5.4按照GB/T 5487中14.5.8、14.5.9的规定进行。13.61号正标准燃料的操作步骤13.6.1制备与试样辛烷值相近的1号正标准燃料。13.6.2将 1号正标准燃料注入未使用过的燃料罐中，注意按照“试样燃料”中描述的方法清洁燃料管路及燃料罐。13.6.3用 1号正标准燃料运转发动机，按“试样燃料”中描述的操作方法完成燃油喷射脉宽逐步减少时出现最大爆震强度读数，记录该读数或由记录仪绘图标明。注意观察出现最大爆震强度时的燃油喷射脉宽。13.72号正标准燃料的操作步骤13.7.1按照GB/T 5487中14.7.114.7.4的规定进行。13.7.2用 2号正标准燃料运转发动机，按“试样燃料”中描述的的操作方法完成燃油喷射脉宽逐步减少时出现最大爆震强度读数，记录该读数或由记录仪绘图标明。注意观察出现最大爆震强度时的燃油喷射脉宽。13.7.3按照GB/T 5487中14.7.6的规定进行。13.8重复读数的步骤13.8.1按照试样、2 号正标准燃料、1 号正标准燃料的顺序,重复必要的步骤再读取一组爆震表读数。需确保每种燃料均为最大爆震强度下的燃料喷射脉宽，并记录爆震表读数。测试全程的燃料转换顺序如图5所示。13.8.2按照GB/T 5487中14.8.214.8.4的规定进行。13.9检查操作表的一致性按照GB/T 5487中14.9的规定进行。14数据处理研究法辛烷值的计算按照GB/T 5487中第17章的规定进行。15精密度与偏差15.1精密度15.1.1方法A的精密度按照GB/T 5487中18.1.1的规定进行。15.1.2方法B的精密度按照GB/T 5487中18.1.2的规定进行。15.2标准偏差DB54/T 031920249方法A、方法B的标准偏差按照GB/T 5487中18.2的规定进行。15.3偏差方法A、方法B的偏差按照GB/T 5487中18.3的规定进行。16报告按照GB/T 5487中第19章的规定进行。DB54/T 0319202410附 录 A（规范性）安 全 警 告A.1概述在实施本标准试验方法时,存在对人员产生危险的物质,这些物质在下文中列出。关于有害物质的 详细资料,参见相应的材料安全数据手册。用户在使用本标准前应建立适当的安全防护措施,并制定相 应的管理制度。A.2可燃、蒸气有害的物质发动机曲轴箱润滑油。A.3易燃、蒸气有害、谨防吸入、蒸气会产生火花的物质A.3.1航空汽油A.3.2航空点燃式发动机燃料A.3.3辛烷值为80的正标准混合燃料A.3.4校验燃料A.3.5混合燃料A.3.6异辛烷A.3.7含铅异辛烷正标准燃料A.3.8正庚烷A.3.9含氧燃料A.3.10正标准燃料A.3.11正标准混合燃料A.3.12标准燃料A.3.13试样燃料A.3.14点燃式发动机燃料A.3.15甲苯标准燃料A.3.16甲苯标准混合燃料A.3.17二甲苯A.4有毒、吸入或吞食会产生损害或致命的物质A.4.1 防冻混合剂A.4.2 航空四乙基铅抗爆混合物A.4.3 稀释四乙基铅A.4.4 乙二醇防冻剂A.4.5 卤素冷冻剂A.4.6 卤素溶剂A.5噪声警告DB54/T 0319202411A.5.1噪声对人体有害A.5.2采取防护措施:吸声、隔声、消声A.5.3个人防护:耳塞、耳罩等DB54/T 0319202412附 录 B（规范性）标准燃料混合表B.180 号标准燃料和正庚烷混合的燃料辛烷值见表 B.1B.280号标准燃料和异辛烷混合的燃料辛烷值见表 B.2B.3加铅异辛烷混合燃料的辛烷值见表 B.3表B.1 80号标准燃料和正庚烷混合的燃料辛烷值80号标准燃料和正庚烷混合辛烷值 80 标准燃料体积分数/%正庚烷体积分数/%40.0 50 5044.0 55 4548.0 60 4052.0 65 3556.0 70 3060.0 75 2564.0 80 2068.0 85 1572.0 90 1072.8 91 973.6 92 874.4 93 775.2 04 676.0 95 576.8 96 477.6 97 378.4 98 279.2 99 180.0 100 0注：辛烷值=0.8080 号标准燃料体积分数100。DB54/T 0319202413表B.2 80号标准燃料和异辛烷混合的燃料辛烷值80号标准燃料和异辛烷混合辛烷值 80 标准燃料体积分数/%异辛烷体积分数/%80.0 100 081.0 95 582.0 90 1083.0 85 1584.0 80 2085.0 75 2586.0 70 3087.0 65 3588.0 60 4089.0 55 4590.0 50 5091.0 45 5592.0 40 6093.0 35 6594.0 30 7095.0 25 7596.0 20 8097.0 15 8598.0 10 9099.0 5 95100.0 0 100注:辛烷值=(0.8080 号标准燃料体积分数+1.0异辛烷体积分数)100。表B.3 加铅异辛烷混合燃料的辛烷值每美制加仑中四乙基铅体积/mL 辛烷值 每美制加仑中四乙基铅体积/mL 辛烷值0.0 100.0 1.2 109.60.05 100.7 1.4 110.50.1 101.3 1.5 111.00.2 102.5 2.0 112.8DB54/T 0319202414每美制加仑中四乙基铅体积/mL 辛烷值 每美制加仑中四乙基铅体积/mL 辛烷值0.3 103.5 2.5 114.30.4 104.4 3.0 115.50.5 105.3 3.5 116.50.6 106.0 4.0 117.50.7 106.8 4.5 118.30.8 107.4 5.0 119.10.9 108.0 5.5 119.71.0 108.6 6.0 120.3注 1：100以上辛烷值=100+28.28T/1.0+0.736T+(1.0+1.472T-0.035216T 2)0.5注2：T=每美制加仑异辛烷中四乙基铅体积DB54/T 0319202415附 录 C（资料性）海拔高度与大气压力间关系C.1标准大气压为101.3kPa。C.2海拔高度与大气压力间关系，见表C.1。表C.1 海拔高度与大气压力间关系高度/m 压力/kPa 高度/m 压力/kPa 高度/m 压力/kPa0 101.30 1700 80.26 3400 62.91100 99.95 1800 79.11 3500 61.99200 98.61 1900 78.03 3600 61.09300 97.29 2000 76.94 3700 60.19400 96.99 2100 75.86 3800 59.31500 94.69 2200 74.79 3900 58.43600 93.42 2300 73.74 4000 57.57700 92.15 2400 72.70 4100 56.72800 90.90 2500 71.67 4200 55.87900 89.66 2600 70.65 4300 55.041000 88.44 2700 69.61 4400 54.221100 87.23 2800 68.64 4500 53.411200 86.04 2900 67.66 4600 52.601300 84.85 3000 66.69 4700 51.811400 83.69 3100 65.73 4800 51.031500 82.53 3200 64.78 4900 50.261600 81.39 3300 63.84 5000 49.49
