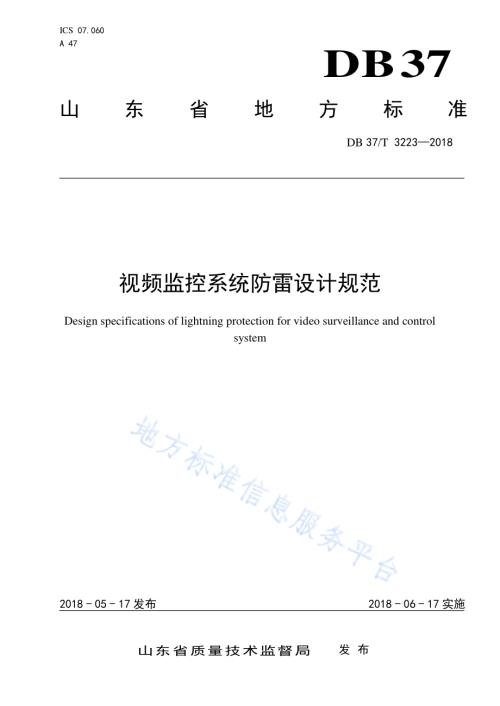

ICS 07.060 A 47 DB37 山东省 地 方 标 准 DB 37/T 3223 2018 视频监控 系统防雷 设计规范 Design specifications of lightning protection for video surveillance and control system 2018-05-17 发布 2018-06-17 实施 山 东 省 质 量 技 术 监 督 局 发布 DB37/T 3223 2018 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 5 前 端设 备的 防雷.2 6 传 输设 备的 防雷.2 7 监 控中 心的 防雷.3 8 雷 电过 电压 保护.4 附录A（资 料性 附录）视频监 控系 统的 组成 结构.6 附录B（规 范性 附录）接闪器 和引 下线 的材 料、结构与 最小 截面 积.7 参考文 献.8 DB37/T 3223 2018 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 气象 标准 化技术 委员 会（鲁TC 16）提出并 归口。本标准 起草 单位：山 东省 气象灾 害防 御技 术中 心。本标准 主要 起草 人：胡先 锋、柳 林、张文。DB37/T 3223 2018 1 视 频监控 系统防雷 设计规 范 1 范围 本标准 规定 了视 频监 控系 统前端 设备、传 输线 路和 监控中 心的 防雷 要求。本标准 适用 于模 拟视 频监 控系统、半 模拟 半数 字视 频 监控系 统以 及数 字 网 络视 频监控 系统 的防 雷 设计和施 工。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 50057 2010 建 筑物 防雷设 计规 范 GB 50343 2012 建 筑物 电子信 息系 统防 雷技 术规 范 GB 50689 2011 通 信局（站）防雷 与接 地工 程设 计规范 3 术语和 定义 GB 50057 2010 界定 的以 及下列 术语 和定 义适 用于 本文件。为 了便 于使 用，以 下重复 列出 了GB 500572010 中的 某些 术语 和定 义。3.1 视 频监 控系 统 video surveillance and control system 利 用视 音频 技术 探测、监视 设防 区域 并实 时显 示、记 录现 场图 像和 声音 的电子 系统 或网 络。注：改写GB 50395 2007,术语 2.0.1。3.2 前 端设 备 front-end device 摄 像机 以及 与之 配套 的相关 设备，如 镜头、云 台、解 码驱 动器、防 护罩 等。注：改写GB 50395 2007,术语 2.0.7。3.3 接 地装 置 earth-termination system 接 地体 和接 地线 的总 合，用 于传 导雷 电流 并将 其流散 入大 地。GB 50057 2010,术语 2.0.10 3.4 防 雷等 电位 连接 lightning equipotential bonding;LEB 将 分开 的诸 金属 物体 直接用 连接 导体 或经 电涌 保护器 连接 到防 雷装 置上 以减小 雷电 流引 发的 电位差。GB 50057 2010,术语 2.0.19 3.5 等 电位 连接 带 bonding bar DB37/T 3223 2018 2 将 金属 装置、外 来导 电物、电力 线路、电 信线 路及其 他线 路连 于其 上以 能 与防 雷装 置做 等电 位连接的金 属带。GB 50057 2010,术语 2.0.20 3.6 接 地系 统 earthing system 将 等电 位连 接网 络和 接地装 置连 在一 起的 整个 系统。GB 50057 2010,术语 2.0.23 3.7 电 涌保 护器 surge protective device;SPD 用 于限 制瞬 态过 电压 和分泄 电涌 电流 的器 件。它至少 含有 一个 非线 性元 件。GB 50057 2010,术语 2.0.29 4 一般规 定 4.1 视频监 控系 统的 防雷 包括 前端设 备防 护、传输 设备 防护、监控 中心 防护 三部 分。视 频监 控系 统的组成结 构参 见附 录A。4.2 视频监 控系 统的 防雷 措施 包括外 部防 雷措 施（接闪 器、引 下线 和接 地装 置）、内部 防雷 措施（防雷等电 位连 接、屏蔽、间 隔距离）和 防闪 电感 应措 施（低 压配 电系 统和 电子 系统 的 SPD 设置）。5 前端设 备的 防雷 5.1 前端设 备应 设置 接闪 器、引下线 和接 地装 置等 外部 防雷装 置。5.2 若室外 监控 系统 置于 建（构）筑 物或 独立 接闪 器的 保护范 围之 内，可不 加装 接闪器；否 则应 在承载设备 的立 杆上 设置 接闪 器，接 闪器 的保 护范 围按 滚球法 计算，计 算方 法 见GB 50057 2010 中 附录D，并 符 合 下列 规定：当 立 杆 为木 质 或水 泥 材质时，应 设置 接 闪杆，并通过 引 下 线连 接 至接 地 装置，接 闪 杆和 引 下线的材 料和 最小 尺寸 符合 附录 B 的规 定；当立杆 为钢 筋混 凝土 杆塔 时，应 设置 接闪 杆，接闪 杆应通 过立 杆内 钢筋 连接 至接地 装置；当立杆 为金 属材 质时，可 利用金 属立 杆作 为接 闪器，并通 过立 杆连 接至 接地 装置。5.3 对于建 设在 公共 建筑 物附 近的前 端设 备，可利 用建 筑物的 接地 装置 作为 前端 设备的 接地 装置，建筑物的 接地 电阻 值应 4，当 建筑 物的 接地 电阻 值大 于 4 或 前端 设备 附 近没有 建筑 物的 接地 装置可用时，应 按GB 50057 2010 中5.4 的要 求 敷设 人工 接地体；建 造在 野外 的室 外监控 系统,其 接地 电 阻值应10；在高 山岩 石 的土壤 电阻 率大 于 2000 m 时，其接 地电 阻值 应20。5.4 敷设在 土壤 中的 人工 接地 体宜采 用不 锈钢 或铜 材。5.5 防雷接 地、设备 安全 接地、电子 系统 工作 接地 应相 互连接 在一 起，形成 共用 接地系 统。5.6 防止接 触电 压和 跨步 电压 的措施 应符 合GB 50057 2010 中 4.5.6 中的 规定。6 传输设 备的 防雷 6.1 系统的 户外 电源 线路 和信 号线路（视 频信 号线 路、控制信 号线 路等），当 采 用屏蔽 电缆 时其 屏蔽层应至 少在 两端，并宜 在 防雷区 交界 处做 等电 位连 接，系统 要求 只 在 一端 做 等电位 连接 时，应 采用 两 层屏蔽或 穿钢 管敷 设，外 层 屏蔽或 钢管 应至 少在 两端，并 宜在 防雷 区交 界处 做 等电位 连接；当无 法采 用 屏蔽电缆 时，线缆 宜全 线穿 金属管 布设，金 属管 应首 尾电气 贯通。DB37/T 3223 2018 3 6.2 电缆屏 蔽层 应做 好屏 蔽层 接头和 接缝 处的 电气 连接，保证 全程 电气 贯通，且 宜多点 接地。6.3 光缆的 敷设 及防 雷措 施应 符合GB 50689 2011 中3.15 和GB 50343 2012 中5.3.3 第4 款 的规 定。当光缆 在雷 暴活 动强 烈的 地区，光缆 可采 用非 金属 加强芯 或无 金属 构件 的结 构形式。6.4 所有线 缆由 室外 引入 室内 时，宜 穿钢 管直 接埋 地引 入，埋 地长 度应 符 合GB 50057 2010 中4.2.3的规定。在 线缆 与架 空线 连接处，应 装设 户外 型电 涌保护 器。6.5 线缆入 口处 的等 电位 连接 应将户 外电 缆或 屏蔽 层的 接地连 接至 电缆 入口 接地 排，连接 方法 见 图1。图1 线缆进 户处 等电 位连 接示 意图 6.6 架空金 属管 道在 进出 建筑 物处，应与 防闪 电感 应的 接地装 置相 连。距离 建筑 物 100 m 内 的管 道，宜每 隔25 m 接 地一 次，其 冲击接 地电 阻不 应大 于 30，并利 用金 属支 架或 钢 筋混凝 土支 架的 焊接、绑扎钢 筋网 作为 引下 线，其钢筋 混凝 土基 础作 为接 地装置。6.7 电源线 路和 信号 线路 宜在 进出建 筑 物LPZ0 区与 LPZ1 区边 界处 做等 电位 连接。7 监控中 心的 防雷 7.1 监控中 心宜 设置 在LPZ1 区 之后的 后续 防雷 区内，监 控中心 的设 备应 与相 应的 雷电防 护区 屏蔽 体及结构 柱留 有一 定的 安全 距离。7.2 电源供 电线 路的 接地 型式 应采 用 TN-S。7.3 机房内 的电 源线 路和 信号 线路应 分别 敷设 在金 属桥 架或金 属线 槽内，金 属桥 架或金 属线 槽应 全线电气贯 通，并至 少在 两端 及穿越 房间 处与 等电 位接 地端子 板做 可靠 电气 连接。DB37/T 3223 2018 4 7.4 机架、管道、支 架、金属 支撑件、槽 道等 设备 支持 构建与 建筑 物钢 筋或 金属 构件电 气连 接，室内各段走 线架 之间 应电 气连 接。7.5 监控中 心内 视频 监控 系统 的接地 应采 用共 用接 地系 统。7.6 监控中 心 内 宜沿 墙四 周设 一环型 闭合 等电 位连 接带，并与 机房 预留 的局 部等 电位接 地端 子板 至少两处做 可靠 电气 连接。各 种连接 导体 和等 电位 连接 带的最 小截 面积 应符 合 表1 的要 求。表1 防雷装 置各 连接 部件 的最 小截面 积 等电位连接部件 材料 截面积 mm2 等电位连接带（铜、外表面镀铜的钢或热镀锌钢）Cu(铜)、Fe(铁)50 单独设置的接地线 Cu(铜)25 从等电位连接带至接地装置或 各等电位连接带之间的连接导体 Cu(铜)16 从机房内金属装置至等电位连接带的连接导体；从机柜至等电位连接网络 Cu(铜)6 7.7 在监控 机房 内应 设等 电位 连接网 络。电气 和电 子系 统的所 有外 露可 导电 部分 应与建 筑物 的等 电位连接网 络做 功能 性等 电位 连接，电子 系统 不应 设独 立的接 地装 置。向电 子系 统供电 的配 电箱 的保 护接地线（PE 线）应就 近与 建 筑物的 等电 位连 接网 络做 等电位 连接。7.8 监控机 房内 的设 备距 离外 墙应满 足安 全距 离的 要求，计算 方法 应符 合GB 50057 2010 中6.3.2的规定。8 雷电过 电压 保护 8.1 置于户 外摄 像机 的视 频输 出接口 应设 置视 频信 号线 路电涌 保护 器，摄像 机控 制信号 线接 口处 应设置信号 线路 电涌 保护 器，解码箱 处供 电线 路应 设置 电源电 涌保 护器，云 台和 防雨 罩 应就 近接 地。8.2 主控机、分 控机 的信 号控 制线、通信 线、各监 控器 的报警 信号 线，宜在 线路 进出建 筑 物 LPZ0A 或LPZ0B 区与 LPZ1 区 边界 处 设置适 配的 信号 线路 电涌 保护器。8.3 系统视 频、控制 信号 线路 及电源 线路 的电 涌保 护器，应分 别根 据视 频信 号线 路、解 码控 制信 号线路及摄 像机 电源 线路 的性 能参数 来选 择，信 号电 涌 保护器 应满 足设 备传 输速 率、带宽 要求，并与 被保 护设备接 口兼 容。8.4 在电源 引入 的总 配电 箱处，选用 的 SPD 参 数应 符合 下列要 求：a)选用 级试 验 的SPD；b)SPD 的 电压 保护 水平Up 2.5 kV；c)每一保 护模 式的 冲击 电 流Iimp 12.5 kA。8.5 在靠近 需要 保护 的设 备处，即 LPZ2 和更 高防 雷区 的界面 处，选用 的SPD 参 数应符 合下 列要 求：a)选用 级试 验或 级 试验 的 SPD；b)SPD 的 标称 放电 电流In 10 kA；c)Up 不应大 于被 保护 电气 设 备的绝 缘耐 冲击 电压 额定 值（Uw）0.8 倍，220/380V 配电系 统中 设 备Uw 值见GB 50057 2010 中表 6.4.4。8.6 同一线 路前 端和 后端 的 SPD 能量 配合 应符 合下 列要 求：a)SPD 能 量配 合的 资料 由制 造商提 供；b)级试 验SPD 的In 5 kA，级 试 验SPD 的 In 3 kA；DB37/T 3223 2018 5 c)开关型 电涌保 护器与 限压 型电 涌 保护器 之间的 安装 距离 l 10 m,两级 限压 型 电涌保 护器之 间的安装 距 离l5 m，当 距 离不满 足上 述要 求时，两 级电涌 保护 器之 间加 装退 耦装置。8.7 SPD 的 最大 持续 运行 电压（Uc）应符 合GB 50057 2010 中表 J.1.1 的要 求。8.8 信号线 路的 雷电 过电 压保 护应符 合 GB 50689 2011 中 9.5 和 GB 50343 2012 中 5.4.4 的 规定。DB37/T 3223 2018 6 A A 附 录 A（资料 性附 录）视频监 控系 统的 组成 结构 A.1 图A.1 给出 了视 频监 控系 统的组 成结 构。图A.1 视频监 控系 统结 构示 意图 DB37/T 3223 2018 7 B B 附 录 B（规范 性附 录）接闪器 和引 下线 的材 料、结构与 最小 截面积 B.1 表B.1 给出 了接 闪器 和引 下线的 材料、结 构与 最小 截面积 的要 求。表B.1 接闪器 和引 下线 的材 料、结构与 最小 截面 积 材料 结构 最小截面/mm2 备注a 铜，镀锡铜b 单根扁铜 50 厚度 2 mm 单根圆铜c 50 直径 8 mm 铜绞线 50 每股线直径 1.7 mm 单根圆铜d,e 176 直径 15 mm 铝 单根扁铝 70 厚度 3 mm 单根圆铝 50 直径 8 mm 铝绞线 50 每股线直径 1.7 mm 铝合金 单根扁形导体 50 厚度 2.5 mm 单根圆形导体d 50 直径 8 mm 绞线 50 每股线直径 1.7 mm 单根圆形导体 176 直径 15 mm 外表面镀铜的单根圆形导体 50 直径 8 mm，径向镀铜厚度至 少 70 m，铜纯度99.9%热浸镀锌钢f 单根扁钢 50 厚度 2.5 mm 单根圆钢g 50 直径 8 mm 绞线 50 每股线直径 1.7 mm 单根圆钢d,e 176 直径 15 mm 不锈钢h 单根扁钢i 50j 厚度 2 mm 单根圆钢i 50j 直径 8 mm 绞线 70 每股线直径 1.7 mm 单根圆钢d,e 176 直径15 mm a 截面积允许误差为-3%。b 热浸或电镀锡的锡层最小厚 度为 1 m。c 在机械强度无重要要求之处，50 mm2（直径 8 mm）可减为28 mm2（直径 6 mm），并应减 小固定支架间的间距。d 仅应用于接闪杆。当应用于 机械应力没达到临界值之处，可用直径 10 mm、最长 1 m 的 接闪杆，并增加固定。e 仅应用于入地之处。f 镀锌层宜光滑连贯、无焊剂 斑点，镀锌层圆钢至少 22.7 g/m2、扁钢至少32.4 g/m2。g 避免在单位能量10 MJ/下 熔化的最小截面 是铜为 16 mm2、铝为 25 mm2、钢为50 mm2、不锈钢为 50 mm2。h 不锈钢中，铬的含量等于或 大于 16%，镍的含量等于或大 于 8%，碳的含量等于或小于0.08%。i 对埋于混凝土中以及与可燃 材料直接接触的不锈钢，其最小尺寸宜增大至直径 10 mm 的78 mm2（单根圆钢）和最小厚度 3 mm 的 75 mm2（单根扁 钢）。j 当温升和机械受力是重点考 虑之处，50 mm2加大 至 75 mm2。DB37/T 3223 2018 8 参 考 文 献 1 GB 50348 2004 安 全防范 工程 技术 规范 2 GB 50395 2007 视 频安防 监控 系统 工程 设计 规范 3 JGJ 16 2008 民 用建筑 电气 设计 规范 _
