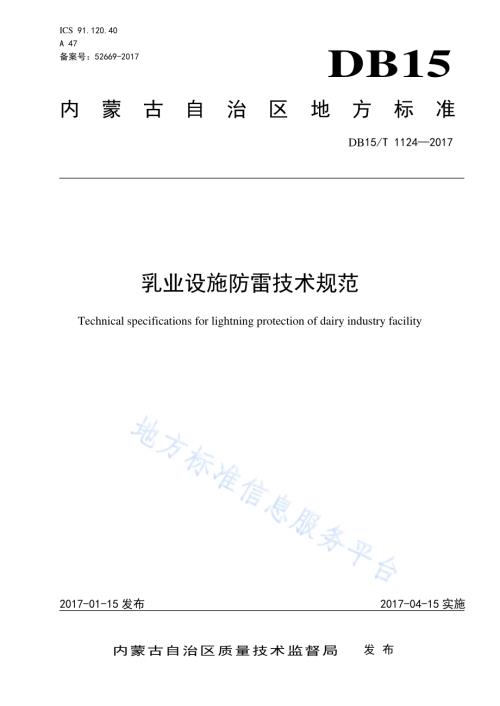

ICS 91.120.40 A 47 备案号：52669-2017 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1124 2017 乳业设施 防雷技术 规范 Technical specifications for lightning protection of dairy industry facility 2017-01-15 发布 2017-04-15 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1124 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.3 5 防 雷技 术要 求.4 6 防 雷装 置管 理与 维护.6 附 录A（规 范性 附录）外部防 雷装 置和 等电 位连 接导体 的材 料规 格.8 附 录B（资 料性 附录）牛舍、挤奶 厅外 部防 雷装 置设计 示意 图.11 参考文 献.12 DB15/T 1124 2017 II 前 言 本标准 根据GB/T 1.1-2009 给出的 规则 起草。本标准 由内 蒙古 自治 区气 象局提 出并 归口。本标准 起草 单位：内 蒙古 自治区 雷电 预警 防护 中心。本标准 参编 单位：内 蒙古 伊利实 业集 团股 份有 限公 司、二 连浩 特市 防雷 中心。本标准 主要 起草 人员：刘 晓东、李松 如、颜斌、李 庆君、邵建 波、王月 军、博格、宋昊 泽、侯越、王乐乐、朱 文峰、董伟、房晓峰、刘 旭洋、李玉 虎、乌群 力、徐 燕霞、徐永 霞、于 春杰、朱红 杰、淡 奇峰、王 汉堃、刘 正源、李 溪楠、东方。DB15/T 1124 2017 1 乳 业设施 防雷技术 规范 1 范围 本标准 规定 了乳 业设 施的 防雷技 术规 范的 术语 和定 义、基 本规 定、防雷 技术 要 求和防 雷装 置管 理与维护等 内容。本标准 适用 于新 建、改建 和扩建 的牛 舍、挤奶 厅、乳制品 生产 车间 及其 他相 关设施 的雷 电防 护。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 21431-2015 建筑 物 防雷装 置检 测技 术规 范 GB/T 21714.2-2015 雷 电 防护 第2部 分：风险 管理 GB 50041-2008 锅 炉房 设 计规范 GB 50057-2010 建 筑物 防 雷设计 规范 GB 50072-2010 冷 库设 计 规范 GB 50303-2011 建 筑电 气 工程施 工质 量验 收规 范 GB 50343-2012 建 筑物 电 子信息 系统 防雷 技术 规范 GB 50601-2010 建 筑物 防 雷工程 施工 与质 量验 收规 范 GB 50998-2014 乳 制品 厂 设计规 范 DB15/T 710-2014 雷电 灾 害风险 评估 技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 乳业设 施 dairy industry facility 通过规 模化 养殖 生产 原料 乳及通 过各 种方 法和 手段 加工成 含乳 产品 的生 产设 施及相 关设 施。注：主要包括牛舍、挤奶厅、乳制品生产车间及辅助设施等。3.2 牛舍 oxtall 用来饲 养奶 牛的 房屋。注：按开放程度分为开放式、半开放式和封闭式牛舍。DB15/T 1124 2017 2 3.3 挤奶设 备 milking equipment 用于挤 奶的 全套 机械 设备。注：通常包括真空系统、脉动系统、输奶系统、一套或多套挤奶单元以及其他部件。3.4 挤奶厅 milking parlour 利用挤 奶设 备对 奶牛 进行 挤奶的 场所。注：规模奶牛场常用的 挤奶设备有转盘式、并列式、鱼骨式。挤 奶厅一般包括挤奶大厅、奶牛 通道、待挤区、设备间、定位清洗(CIP)间、贮奶间、贮藏室、办公室等。3.5 乳制品 生产 车间 dairy production workshop 以乳为 原料，通 过各 种生 产工艺 加工 成含 乳产 品的 生产车 间。3.6 环保设 施 environmental protection facilities 乳制品 生产 过程 中产 生的 污水、沼气、粪 便的 处理 设施。3.7 雷雨季 节 thunderstorm season 雷雨大 多发 生在 每年 降水 量比较 集中 的季 节，由于 南北气 候不 同，南方 雷雨 天气一 般发 生在4月至9月，北 方6 月至9 月。3.8 雷电灾 害风 险评 估 evaluation of lightning strike risk 根据雷 电及 其灾 害特 征进 行分析，对 可能 导致 的人 员伤亡、财 产损 失程 度与 危害范 围等 方面 的综 合风险计 算，为建 设工 程项 目选址 和功 能分 区布 局、防雷类 别与 防雷 措施 确定 提出建 设性 意见 的一 种 评 价方法。DB15/T 710-2014，定义 3.1 3.9 防雷装 置 lightning protection system(LPS)用于减 少闪 击击 于建（构）筑物 上或 建（构）筑物 附 近造 成的 物质 性损 害和 人身伤 亡，由外 部防 雷装置和 内部 防雷 装置 组成。GB 50057-2010，定 义 2.0.5 DB15/T 1124 2017 3 3.10 防雷等 电位 连接 lightning equipotential bonding 将 分 开 的诸 金 属物 体 直接用 连 接 导体 或 经电 涌 保护器 连 接 到防 雷 装置 上 以减小 雷 电 流引 发 的电 位差。GB 50057-2010，定 义 2.0.24 3.11 防雷区 lightning protection zone(LPZ)划分雷 击电 磁环 境的 区，一个防 雷区 的区 界面 不一 定要有 实物 界面，如不 一 定要有 墙壁、地板 或天花 板作 为区 界面。GB 50057-2010，定 义 2.0.24 3.12 电涌保 护器 surge protective device（SPD）用 于限 制瞬 态过 电压 和分 泄电涌 电流 的器 件，它至 少 含有一 个 非线 性元 件。也称浪 涌保 护器。GB/T 21431-2015，定义 3.9 3.13 电气系 统 electrical system 由低压 供电 组合 部件 构成 的系统。也 称低 压配 电系 统或低 压配 电线 路。GB 50057-2010，定 义 2.0.26 3.14 电子系 统 electronic system 由敏感 电子 组合 部 件 构成 的系统。例 如：由 通信 设 备、计 算机、控制 和仪 表 系统、无线 电系 统、电力电子 装置 构成 的系 统。GB 50057-2010，定 义 2.0.27 4 基本规 定 4.1 乳业设 施的 雷电 灾害 防御，应在 调查 地理、地 质、土壤、气象、环 境等 条件 和雷电 活动 规律、乳业设施 特点 等基 础上，确 定防护 措施。4.2 乳业设 施的 牛舍、挤 奶厅、乳制 品生 产车 间及 其他 相关设 施应 在雷 电灾 害风 险评估 的基 础上，采取综合 防雷 措施。其 外部 防 雷装置 和等 电位 连接 导体 的材料 规格 应符 合附 录A 中表A.1、表 A.2 和表 A.3的规定。4.3 乳业设 施雷 电灾 害风 险评 估应符 合 GB/T 21714.2-2015 的 要求，乳 业设 施的 防雷等 级分 类应 符合GB 50057-2010 第3 章的 规定。4.4 乳业设 施防 雷接 闪器 保护 范围的 计算 应符 合 GB 50057-2010 附录 D 的规 定。4.5 在土壤 电阻 率特 别高 的地 区，接 地装 置的 施工 及降 低接地 电阻 的方 法应 符 合GB 50601-2010 的第4.1.2 条规 定。DB15/T 1124 2017 4 5 防雷技 术要 求 5.1 牛舍 5.1.1 牛舍的 外部 防雷 装置 设计 宜利用 牛舍 的轻 钢屋 架、彩钢屋 顶作 为接 闪器；利 用钢结 构柱 作为 引下线，引下 线平 均间 距不 应大 于 25 m；接地 装置 的 敷设应 符 合GB 50057-2010 的第4.4.5 条 规定，接地装置 的接 地电 阻应 符 合GB 50057-2010 的第4.4.6 条规定。外 部防 雷装 置设 计示意 图参 见附 录 B 中图B.1 的 内容。5.1.2 牛舍的 金属 门窗、金 属钢 管（或 线槽）、牛卧 床护 栏、颈 夹、犊牛 栏、饮水 槽、电 风扇、牛 体刷等其 他金 属构 件应 做防 雷等电 位连 接。5.1.3 运动场 的金 属饮 水槽、水 管、围 栏等 其他 金属 构件 应做防 雷等 电位 连接。5.1.4 防接触 电压 和跨 步电 压的 措施应 符 合GB 50057-2010 的第4.5.6 条 规定。5.2 挤奶厅 5.2.1 挤奶厅 的外 部防 雷装 置接 闪器、引下 线和 接地 装置 的设计 应符 合本 规范 第 5.1.1 条 的规 定。外部防雷 装置 设计 示意 图参 见附 录 B 中图 B.2 的 内容。5.2.2 挤奶厅 的奶 罐、清洗 罐、冷热交 换器、挤 奶台 护栏（或转 盘式 挤奶 设备 导轨）及挤 奶设 备的 真空泵与 稳压 罐、脉 动信 号 发生仪、集乳 罐、排 奶泵 和挤奶 管道、CIP 间罐 体 等金属 构件 应做 防雷 等电 位连接。5.2.3 挤奶机 器人 的接 地电 阻值 有特殊 规定 的应 按其 要求 实施。5.2.4 待挤区 的护 栏、喷淋 降温 设备应 做防 雷等 电位 连接。5.2.5 防接触 电压 和跨 步电 压的 措施应 符 合5.1.4 条 的规 定。5.3 乳制品 生产 车间 5.3.1 乳制品 生产 车间 的外 部防 雷装置 设计 应符 合 GB 50057-2010 的第 4.3 节 第二 类防雷 建筑 物防 雷措施的 规定。5.3.2 液态奶 生产 车间 的灌 装机、巴氏 杀 菌 机、超高 温杀 菌机、均质 机等 大型 金属 设备均 应做 防雷 等电位连 接。5.3.3 冷冻饮 品生 产车 间的 混料 机、巴 氏杀 菌机、均 质机、凝冻 机、速冻 隧道、精 磨机、球磨 机、制冰机等 大型 金属 设备 均应 做防雷 等电 位连 接。5.3.4 酸奶生 产车 间的 塑杯 机、均质机、灌 装机、巴 氏奶 罐等大 型金 属设 备均 应做 防雷等 电位 连接。5.3.5 奶粉生 产车 间的 浓缩 效体、干燥 塔、除尘 器、旋风 分离器、流 化床、巴 氏杀 菌机、均质 机、粉仓、包 装机 等大 型金 属设 备均应 做防 雷等 电位 连接。5.3.6 奶油、干酪 等其 他乳 制品 生产车 间的 大型 金属 设备 均应做 防雷 等电 位连 接。5.3.7 乳制品 生产 车间 的管 道、管架应 通过 立柱 就近 与 接 地装置 相连。易 燃易 爆场 所平行 敷设 的管 道、管架和 电缆 金属 外皮 等长 金属物 的弯 头、阀门、法 兰盘等 连接 处的 过渡 电阻 大于 0.03 时，连接 处应采用金 属线 跨接。5.3.8 乳制品 生产 车间 的立 体仓 储货架、无 人驾 驶小 车导 轨均应 接地，且 接地 点不 少于两 处。5.3.9 乳制品 生产 车间 外置 贮奶 罐应与 外部 防雷 装置 作可 靠连接，连 接点 不少 于两 处。收 奶站 金属 雨棚应做 好防 雷接 地措 施，且接地 点不 应少 于两 处。5.3.10 防接触 电压 和跨 步电 压的 措施应 符 合5.1.4 条 的规 定。DB15/T 1124 2017 5 5.4 电气和 电子 系统 5.4.1 电气系 统 5.4.1.1 牛舍、挤奶 厅、乳制 品生 产车间 等电 气系 统的 低压 配电应 选 用 TN-S 或TN-C-S 系统。电 气系统的防 雷接 地、防静 电接 地、工 作接 地、保护 接地 等接地 系统 宜共 用接 地装 置，接 地电 阻应 按照 其 中 最小值确 定。5.4.1.2 低压供 配电 系统 应采 用铠 装电缆、金 属桥 架或 穿金 属管敷 设，并应 符 合 GB 50998-2014 的第7.5 节 线路 敷设 的规 定。金 属电缆 桥架 及其 支架 全长 不少于 两处 进行 接地；非 镀锌电 缆桥 架间 连接 板的两端跨 接铜 芯接 地线 应符 合附 录 A 中表 A.3 的 规定；镀锌 电缆 桥架 间连 接板 的两端 不跨 接接 地线，但 连接板两 端应 有不 少于 两个 防松螺 帽或 防松 垫圈 的连 接固定 螺栓。5.4.1.3 低压供 配电 系统 的防 闪电 电涌侵 入及 高电 位反 击等 措施应 符 合 GB 50057-2010 的第4.3.8 条规定，系统 安装 的SPD 应 符合 GB 50057-2010 的第 6.4 节 安装 和选 择电 涌保 护器的 要求 的规 定。5.4.1.4 安装在 爆炸 和火 灾危 险环 境的 SPD 应 符合 爆炸 和火 灾危险 环境 的电 气安 全要 求。5.4.1.5 变配电 室 的6kV 10kV 高 压配电 装置 应在 每组 母线 和架空 进线 上装 设避 雷器。5.4.2 电子系 统 5.4.2.1 轴流式 风机、喷 淋降 温系 统、挤 奶设 备控 制系 统、车间仪 表控 制系 统、CIP 自控系 统、视频监控、火灾 自动 报警 和消 防联动 控制 系统、地 磅称 重等电 子系 统的 室外 部分 均应在 外部 防雷 装置 的 保 护范围之 内，仪表 设备 等做 好接地 措施。5.4.2.2 电子系 统信 号线 应全 线采 用铠装 电缆 或穿 金属 管（线槽）敷设，铠 装电 缆屏 蔽层或 金属 管应在两端 做好 接地 措施。5.4.2.3 中控室 电子 信息 系统 机房 的等电 位连 接、屏蔽 措施 应符 合 GB 50343-2012 的第 5.2 节等 电位连接与 共用 接地 系统 设计 和第 5.3 节 屏蔽 及布 线的 规定。5.4.2.4 电子系 统安 装 的 SPD 应符 合GB 50343-2012 第 5.4 节浪涌 保护 器的 选择 的规 定。5.5 辅助设 施 5.5.1 库房 5.5.1.1 存放石 油醚、乙 醇等 危化 品的库 房外 部防 雷装 置设 计应符 合 GB 50057-2010 的第 4.2 节 第一类防雷 建筑 物防 雷措 施的 规定。5.5.1.2 危化品 库房 室内 应设 计等 电位连 接 接 地干 线，室内 的金属 门窗、进 入库 房的 金属管 道、金属货架及 其他 金属 装置 应采 取等电 位连 接措 施。库房 入口处，应 设置 人体 导静 电接地 装置。5.5.1.3 冷库库 房防 雷装 置设 计应 符合 GB 50072-2010 的第7.3.15 条规 定，按第 三类 防 雷建筑 物设 计防雷设 施。5.5.2 锅炉房 5.5.2.1 锅炉房 的外 部防 雷装 置设 计应符 合 GB 50057-2010 的第 4.3 节 第二 类防 雷建 筑物防 雷措 施的规定。5.5.2.2 锅炉房 的电 气系 统防 雷设 计应符 合 GB 50041-2008 的第 15.2 节电 气的 规定，电子系 统的 防 雷设计应 符 合5.4.2 条 的规 定。烟囱的 外部 防雷 装置 设计 应符 合 GB 50041-2008 的第 15.2.14 条的 规定。DB15/T 1124 2017 6 5.5.3 制冷车间 5.5.3.1 涉氨制 冷车 间的 外部 防雷 装置设 计应 符 合GB 50057-2010 的第4.3 节第 二类 防雷建 筑物 防雷措施的 规定，并 应采 取防 闪电电 涌侵 入和 防闪 电感 应的措 施。5.5.3.2 突出屋 面的 排氨 放散 管应 符合 GB 50057-2010 的第 4.3.2 条 1 款的 规定。5.5.3.3 氟利昂 等小 型制 冷车 间、空 压机房 等建 筑物 外部 防雷 装置设 计应 符 合 GB 50057-2010 的第 4.4节第三 类防 雷建 筑物 防雷 措施的 规定。5.5.3.4 制冷车 间的 制冷 机房 应设 置环形 等电 位连 接带，进 入建筑 物的 金属 管道 等外 来导电 物 均 应在LPZ0A 或 LPZ0B 与LPZ1 区 的 界面处 做等 电位 连接。机 房内的 压缩 机、氨分 板换 冰水机 组、空气 分离 器、冷凝器、贮 液器、循 环泵、冷干 机、制氮 机和 净水 处理设 备等 大型 金属 设备 均应做 防雷 等电 位连 接。5.5.3.5 冷却塔 等屋 面金 属设 备均 应与屋 面防 雷装 置实 施等 电位连 接。5.5.3.6 制冷工 艺的 自动 控制 及自 动喷水 灭火 系统 的防 雷设 计应符 合本 规范 第 5.4.2 条的规 定。5.5.4 饲料储 存设 施 5.5.4.1 提升机、料 仓等 所有 金属 设备、机架、管 道的 每段 金属外 壳（或法 兰）都应 做好跨 接措 施，确保形 成 良 好的 电气 通路。5.5.4.2 干草等 饲料 储存 库房 外部 防雷装 置设 计应 符 合 GB 50057-2010 的第4.3 节第 二类防 雷建 筑物防雷措 施的 规定，宜 充分 利用建 筑物 的金 属结 构作 为外部 防雷 装置。5.5.4.3 露天干 草堆 场应 采用 独立 接闪杆 或架 空接 闪线 防直 击雷，接闪 器保 护范 围按 照 GB 50057-2010附录 D 确定，滚 球半 径 取100 m。5.5.5 环保设 施 5.5.5.1 污水处 理厂 的综 合楼、泵 房、脱水 车间 等一 般建（构）筑物外 部防 雷措 施应 符 合GB 50057-2010的第 4.4 节 第三 类防 雷建 筑物防 雷措 施的 规定。5.5.5.2 沉淀池、厌 氧池、曝 气池 等这类 构筑 物宜 充分 利用 池体上 的金 属栏 杆作 为接 闪装置，利 用主体结构 的柱 钢筋 作为 引下 线装置，利 用池 体的 底板 钢筋和 桩基 础的 钢筋 焊接 连通作 为接 地体。5.5.5.3 沼气过 滤间、沼 气压 缩机 房等有 爆炸 危险 的建（构）筑物 属于 第二 类防 雷建 筑物，爆炸 危险区域内 的设 备、管道、构 架、电 缆金 属外 皮、钢屋 架和突 出屋 面的 放空 管、风管等 应接 到防 闪电 感 应 接地装置 上，管道 法兰、阀 门等连 接处 应采 用金 属线 跨接。5.5.5.4 室外沼 气罐 应按 照 GB 50057-2010 的第 4.2 节 第一 类 防雷建（构）筑 物的 防雷 措施进 行设 计。5.5.5.5 污水处 理厂 的污 水处 理自 控系统 的控 制柜、现 场仪 表等设 备应 做好 接地，自 控系统 的电 源、控制信 号线 路的 防雷 设计 应符 合 5.4.2 条 的规 定。5.5.5.6 牛粪处 理的 固液 分离 机、有机肥 生产 等设 备应 做好 防雷接 地措 施，且接 地点 不应少 于两 处。5.6 附属设 施 5.6.1 办公区、生 活区 的建（构）筑物 的外 部防 雷设 计应 符合 GB 50057-2010 的第 4.4 节 第三 类防 雷建筑物 防雷 措施 的规 定。5.6.2 办公区 的电 气系 统、电子 信息系 统的 防雷 设计 应符 合 GB 50343-2012 的第 5 章的规 定。6 防雷装 置管 理与 维护 6.1 乳业设 施的 防雷 装置 的设 计、施 工等 资料 均应 及时 归档保 存，应指 定专 人负 责落实 防雷 装置 运行和维护 等安 全管 理事 项。DB15/T 1124 2017 7 6.2 防雷装 置的 检测 应 按 GB/T 21431-2015 的 要求，由 具有检 测资 质的 机构 进行 定期检 测，其中 具有爆炸和 火灾 危 险 环境 的防 雷建筑 物每 半年 检测 一次，其它 场所 的防 雷装 置每 年检测 一次，检 测资 料 的 档案应保 存两 年以 上。6.3 雷雨季 节应 注意 关注 天气 预报和 雷电 预警 信息，在 遭 受雷电 灾害 后及 时向 气象 主管机 构报 告灾 情，并协助 气象 主管 机构 做好 雷电灾 害的 调查、鉴 定工 作，提 出解 决方 案和 措施。6.4 防雷装 置的 维护 应符 合下 列规定：a)检查接 闪杆、接 闪带（网、线）、引 下线、等 电位 连接线 的腐 蚀情 况及 机械 损伤、松动 等，若有损伤 及时 修复，特 别是 在断接 卡或 接地 测试 点处，应进 行电 气连 续性 测量；b)测试接 地装 置的 接地 电阻 值，若测 试值 大于规 定值，应 检查 接地 装置和 土壤 条件，找 出变 化 原因，采 取有 效降 低接 地电 阻值的 措施；c)检测内 部防 雷装 置和 设备（金属 外壳、机 架）等 电位 连接的 电气 连续 性，若发 现连接 处松 动 或断路，应及 时修 复；检查各 类电 涌保 护器 的运 行情况，若 发现 接触 不良、漏电、发热、积尘 过多 等，应及时 排查 或更 换。DB15/T 1124 2017 8 A A 附 录 A（规范 性附 录）外部防 雷装 置和 等电 位连 接导体 的材 料规 格 A.1 接闪杆（线、带）和 引下 线的材 料、规格 表A.1 接闪线（带）、接闪 杆和 引 下线的 材料、结 构与 最小 截面 材料 结构 最小截面积 mm2 备注j 铜，镀锡铜a 单根扁铜 50 厚度 2 mm 单根圆铜g 50 直径 8 mm 铜绞线 50 每股线直径1.7mm 单根圆铜cd 176 直径 15 mm 铝 单根扁铝 70 厚度3mm 单根圆铝 50 直径8mm 铝绞线 50 每股线直径1.7mm 铝合金 单根扁形导体 50 厚度 2.5mm 单根圆形导体 50 直径8mm 绞线 50 每股线直径1.7mm 单根圆形导体c 176 直径 15 mm 外表面镀铜的 单根圆形导体 50 直径8mm，径向镀铜厚度至少70 m，铜纯度99.9%热浸镀锌钢b 单根扁钢 50 厚度 2.5mm 单根圆钢i 50 直径8mm 绞线 50 每股线直径1.7mm 单根圆钢cd 176 直径 15 mm 不锈钢e 单根扁钢f 50h 厚度 2mm 单根圆钢f 50h 直径8mm 绞线 70 每股线直径1.7mm 单根圆钢cd 176 直径 15 mm 外表面 镀铜的钢 单根圆钢（直径8mm）50 镀铜厚度至少70 m，铜纯度99.9%单根扁钢（厚2.5mm）a 热浸或电镀锡的锡层最小厚 度为 1 m；b 镀锌层宜光滑连贯、无焊剂 斑点，镀锌层圆钢至少22.7g/m2、扁钢至少32.4g/m2；c 仅应用于接闪杆。当应用于 机械应力没达到临界值之处，可采用直径10mm、最长1m 的接 闪杆，并增加固定；d 仅应用于入地之处；e 不锈钢中，铬的含量等于或 大于16%，镍的含量等于或大于8%，碳的含量等于或小于0.08%；f 对埋于混凝土中以及与可燃 材料直接接触的不锈钢，其最小尺寸宜增大至直径10mm 的78mm2（单根圆钢）和最小厚度3mm 的75mm2（单根扁钢）；g 在机械强度没有重要要求之 处，50mm2（直径8mm）可减为28mm2（直径6mm）。并应减小固 定支架间的间距；h 当温升和机械受力是重点考 虑之处，50mm2加大至75mm2；i 避免在单位能量10MJ/下熔 化的最小截面是铜为16 mm2、铝为25 mm2、钢为50 mm2、不 锈钢为50 mm2；j 截面积允许误差为-3%。DB15/T 1124 2017 9 A.2 接地体 的材 料、规格 表A.2 接地体 的材 料、结构 与最 小截面 材料 结构 最小尺寸 备注 垂直接地体 直径 mm 水平接地体 截面积 mm2 接地板 mm 铜、镀锡铜 铜绞线 50 每股直径1.7mm 单根圆铜 15 50 单根扁铜 50 厚度2mm 铜管 20 壁厚2mm 整块铜板 500500 厚度2mm 网格铜板 600600 各网格边截面25mm 2mm，网格网边总长度不少于4.8m 热镀锌钢 圆钢 14 78 钢管 20 壁厚2mm 扁钢 90 厚度3mm 钢板 500500 厚度3mm 网格钢板 600600 各网格边截面30mm 3mm，网格网边总长度不少于4.8m 型钢 注c 裸钢 钢绞线 70 每股直径1.7mm 圆钢 78 扁钢 75 厚度3mm 外表面镀铜的钢 圆钢 14 50 镀铜厚度至少250 m，铜纯度99.9%扁钢 90（厚3mm）不锈钢 圆形导体 15 78 扁形导体 100 厚度2mm a 热镀锌钢的镀锌层应光滑连 贯、无焊剂斑点，镀锌层圆钢至少22.7g/m2、扁钢至少32.4g/m2；b 镀锌之前螺纹应先加工 好；c 不同截面的型钢，其截 面不小于290mm2，最小厚度3mm，可采用50mm 50mm 3mm 的角钢；d 当完全埋在混凝土中时 才可采用裸钢；e 外表面镀铜的钢，铜应 与钢结合良好；f 不锈钢中，铬的含量等 于或大于16%，镍的含量等于或 大于5%，钼的含量等于或大于2%，碳的含量等于或小于0.08%；g 截面积允许误差为-3%。DB15/T 1124 2017 10 A.3 等电位 连接 导体 的材 料、规格 表A.3 等电位 连接 导体 的材 料、结构与 最小 截面 等电位连接部件 材料 截面积 mm2 等电位连接带（铜或热镀锌钢）铜、铁 50 从等电位连接带至其他等电位连接带的连接导体 铜 16 铝 25 铁 50 从屋内金属装置至等电位连接带的连接导体 铜 6 铝 10 铁 16 非镀锌电缆桥架间连接板的两端跨接 铜 4 连接 SPD 的导体 电气系统 级试验的 SPD 铜 6 级试验的 SPD 2.5 级试验的 SPD 1.5 电子系统 电涌保护器 1.2 DB15/T 1124 2017 11 B B 附 录 B（资料 性附 录）牛舍、挤奶 厅外 部防 雷装 置设计 示意 图 B.1 牛舍的 外部 防雷 装置 设计 示意图 图B.1 牛舍的 外部 防雷 装置 示意 图 B.2 挤奶厅 的外 部防 雷装 置设 计示意 图 图B.2 挤奶厅 外部 防 雷 装置 示意 图 牛舍的 轻钢 屋架、彩 钢 屋 顶作 为接 闪 器 利用钢 结构 柱作 为引 下线 2%1%牛舍基 础钢 筋作 为自 然接 地体 1%颈夹 2%排水沟 轻钢屋 架、彩钢 屋顶 作为 接闪 器 引下线 利用基 础钢 筋作 为自 然接 地体 2%2%2%钢筋网 外接接 地装 置 DB15/T 1124 2017 12 参 考 文 献 1 GB 12693-2010 食 品 安全国 家标 准 乳制 品良 好 生产规 范 2 GB 28009-2011 冷 库 安全规 程 3 GB 5005-2011 低压 配电设 计规 范 4 GB/T 50065-2011 交 流电气 装置 的接 地设 计规 范 5 GB 50093-2013 自 动 化仪表 工程 施工 及验 收规 范 6 GB 50235-2010 工 业 金属管 道工 程施 工规 范 7 GB/T 5891-2011 挤 奶设备 词汇 8 GB/T 8186-2011 挤 奶设备 结 构与 性能 9 CJJ 120-2008 城镇 排水系 统电 气与 自动 化工 程技术 规程 _
