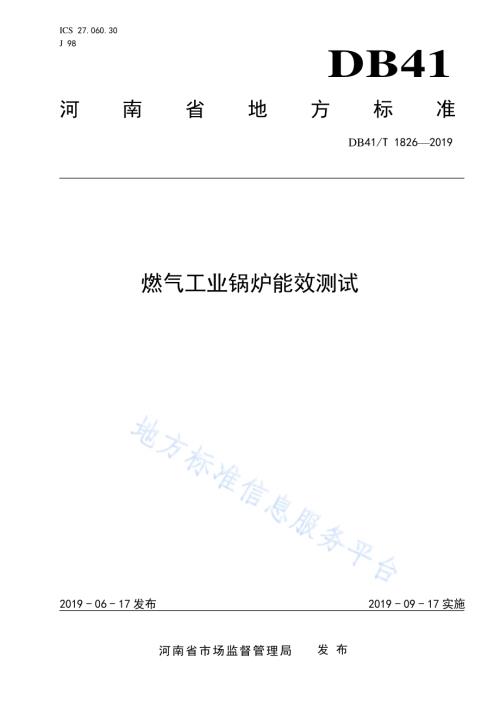

ICS 27.060.30 J 98 DB41 河南省地方标准 DB41/T 1826 2019 燃气工业 锅炉能效 测试 2019-06-17 发布 2019-09-17 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 1826 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 测 试前 准备.2 5 测 试内 容.2 6 测 试方 法.3 7 数 据计 算与 选取.3 8 测 试结 论.5 9 测 试记 录和 报告.5 附录A（资 料性 附录）燃气工 业锅 炉能 效测 试记 录样式.6 附录B（资 料性 附录）燃气工 业锅 炉能 效测 试报 告样式.7 DB41/T 1826 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南省 承压 类 特 种设备 标准 化技 术委 员会 提出并 归口。本标准 起草 单位：河 南省 锅炉压 力容 器安 全检 测研 究院。本标准 主要 起草 人：李勇、赵彦 杰、王家 帮、李婧、欧俊、房 伟峰、吕 琼、刘璞、张立 国、程志、郑艳、李雷、杨 坦、牛继 东、马 家峰、郑 鸥、赵超 群、王 双、付留 杰。DB41/T 1826 2019 1 燃 气工业 锅炉能效 测试 1 范围 本标准 规定 了在 用燃 气工业 锅炉 能效 测试 的术 语和 定义、测试 前准 备、测试 内容、测试 方法、数 据计算与 选取、测试 结论。本 标准 适用 于额 定工 作压力 小于3.8 MPa、额定 出力小 于等 于20 t/h（14 MW）的 在用 燃气 工业 蒸汽（热水）锅炉 的 能效 测试。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 10180 工 业锅 炉热 工性能 试验 规程 TSG G0002 锅 炉节 能技 术 监督管 理规 程 TSG G0003 工业 锅 炉能 效 测试与 评价 规则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 锅炉能效 测试 依据国 家有 关法 规和 标准，对 使 用单 位锅炉 能 效利 用状况 进行 的监 督、检查、测试。3.2 额定出 力 蒸汽锅 炉在 额定 设计 参数 下运行 时的 蒸发 量、热水 锅炉 在 设计 额定 参数 下运 行时的 热功 率。3.3 排烟温 度 锅炉范 围内 最后 一 级 受热 面出口1 m 内 排 出烟 气的 平 均温度。3.4 过量空 气系 数 燃烧1 kg燃 料实 际供 给的 空气 质 量与 理论 上完 全燃 烧1 kg 燃料 所需 的空 气质 量之比。3.5 炉体外 表面 温度 锅炉外 表面 各测 点温 度的 算术平 均值。3.6 反平衡 测试 法 通过 测 量各 种燃 烧产 物损 失和锅 炉散 热损 失来 确定 锅炉热 效率 的方 法，也称 间接测 量法、热 损失 法或能量 平衡 法。DB41/T 1826 2019 2 3.7 锅炉热 效率 同一时 间内 锅炉 有效 利用 热量与 输入 热量 的百 分比。4 测试 前 准备 4.1 人员及 设备 人员及 设备 应符 合以 下要 求：a)测试人 员应 熟悉 相关 标准 并具备 测试 经验，能 根据 具体情 况制 定相 应测 试大 纲，测 试过 程中 的测试人 员一般 不 宜变 动；b)应指 定1 名 具有 测试 经验 的专业 人员 担任 负责 人；c)测试 用 设备 及仪 表应当 符 合精度 要求，经 过检 定 或 校准 且 在检 定 或 校准 有效 期内。4.2 测试大纲 在测试 前应 制定 测试 大纲：a)测试 任 务、目的 与 要 求；b)测试项 目；c）测 点布 置与 所需 仪表；d）人员 组织 与 分工；e）测试 工 作程 序；f）测试 注 意事 项。4.3 锅炉及 其配 套设 备 锅炉及 其配 套设 备应 满足 以下条 件：a）锅 炉能 够在 设计 工况 范围内 安全、稳 定运 行；b）燃 烧器、泵 等辅 机设 备 与锅 炉出 力相 匹配 并且 运行正 常；c）锅 炉系 统无 跑、冒、滴、漏 现象；d）气 体燃 料供 应正 常，品质稳 定；e）锅 炉及 辅机 系统 测点 布置满 足测 试大 纲的 要求；f）锅 炉安 全、联锁 保护 装置灵 敏可 靠。5 测试内容 测试内容 包 括以 下：a）排 烟温 度tpy，；b）排 烟处 过量 空气 系数 py；c）排 烟处CO含 量，%；d）入 炉冷 空气 温度tlk，；e）排 烟处RO2 含量，%；f）炉 体外 表面 温度，。g）测试 开 始和 结束 的时 间。DB41/T 1826 2019 3 6 测试方法 6.1 总则 根据TSG G0002 第三 十八 条 的规 定，锅炉 使用 单位 每两年 应当 对在 用锅 炉进 行一次 定期 能效 测试，测试工 作宜 结合 锅炉 外部 检验。根据TSG G0003 第5.3.1 条 的规定，燃气 工业 锅炉 测 试次数 为1 次，每次 测试 时 间不少 于0.5 h，烟气测量不 少于5次，每 次间 隔 时间均 等，测试 开始、结 束时各 一次（对 于排 烟温 度、排 烟处 过量 空气 系数、排烟处CO 含 量按 测试 数据 取 算术 平均 值作 为计 算数 值）。燃气工 业锅 炉能 效测 试采 用反平 衡法，相 关测 量 项 目按GB/T 10180 要 求的 方 法进行。6.2 排烟温 度测点 排烟温 度测 点应 设在 烟道 截面上 烟气 温度 比较 均匀 的位置，并 应接 近最 后一 级受热 面，且距 离应 不大于1 m。测温仪 表的 测温 端应 插至 烟道直 径（当量）的1/3 2/3 处。6.3 烟气成 分 烟气成 分测试 应 符合 以下 条件：a)烟气分 析测试 点应 设 在烟 道截面 上烟气 流 速比 较均 匀的位 置，一般 在直 管段 上，并 应接 近最 后一级受 热面，距 离不 大于 1 m。烟气 成分 和排 烟温 度 测量可 采用 同一 个测 点；当二者 采用 不同测点时，烟 气成 分测 点应 更靠近 最后 一级 受热 面；b)烟气取 样管 端部 应插 至烟 道直径 的 1/3 2/3 处。6.4 入炉冷 空气 温度 入炉冷 空气 温度 测点 应设 在燃烧 器 进 风口 处，应避 免锅炉 热辐 射的 影响。6.5 炉体外 表面 温度 锅炉本 体及 部件 外表 面温 度测量 应按 按GB/T 10180 附录F 进行。7 数据计 算与 选取 7.1 过量空 气系 数（py）锅炉 过 量空 气系 数 按 照公 式（1）进 行计 算：CO O ROCO Opy 2 221005.079 2121（1）式中：py 排 烟处 过量 空气 系数；O2 排 烟处 气体 燃烧 产物氧 容积 含量，%；CO 排 烟处 气体 燃烧 产物一 氧化 碳容 积含 量，%；RO2 排 烟处 气体 燃烧 产物三 原子 气体（即：CO2+SO2）容积 含量，%。DB41/T 1826 2019 4 7.2 排烟热 损失（q2）锅炉 排 烟热 损失 按照 公式（2）进行 计算：10045.3 5.02lk pypyt tq（2）式中：tpy 排烟 温度，；tlK 入炉 冷空 气温 度，。7.3 气体未 完全 燃烧 热损 失（q3）气体未 完全 燃烧 热损 失（q3）按 表1选取 表1 气体 未完 全燃 烧热 损失（q3）项目 单位 数值 CO%CO0.05 0.05 CO 0.1 CO0.1 q3%0.2 0.5 1 7.4 散热损 失（q5）7.4.1 当 锅炉 实际 运行 出力 大于 等于额 定出 力 的75%时，散热损 失（q5）按表2 选取。表2 锅炉 额定 出力 下散 热损失（q5ed）锅炉额定出力 t/h 4 6 10 15 20 MW 2.8 4.2 7 10.5 14 散热损失q5ed%2.9 2.4 1.7 1.5 1.3 7.4.2 当锅炉 实际 运行 出力 小于 额定出 力 的75%，且 大于 等于额 定出 力 的 30%时，散热损 失（q5）按照公式（3）和 公式（4）进行修 正，其中 蒸汽 锅炉 用公式（3），热水 锅炉 用 公式（4）。scededDDq q5 5（3）scededQQq q5 5（4）式中：q5ed 锅 炉额 定出 力下 散 热损失，%；Ded 蒸 汽锅 炉额 定出 力，t/h；DSC 蒸 汽锅 炉实 测出 力，t/h；Qed 热 水锅 炉额 定出 力，MW；QSC 热 水锅 炉实 测出 力，MW。7.4.3 锅炉实 际运 行出 力小 于额 定出力 的 30%时，散热 损 失（q5）=30%q5ed；锅炉 实 际运行 出力 无法 测定时，散热 损失（q5）=65%q5ed。7.5 锅炉热 效率（j）DB41/T 1826 2019 5 锅炉热 效率 按照 公式（5）进行计 算：5 3 2100 q q qj（5）式中：q2 排 烟热 损失，%；q3 气 体未 完全 燃烧 热 损失，%；q5 散 热损 失，%。8 测试结论 8.1 测试合 格标准 值 测试项 目 符 合表3要求 时，测试结 论为 合格。表3 锅炉 能效 测试 合格 标准 值 8.2 热效率 当热效 率测 试结 果低 于TSG G0002 附件A中 限定 值的90%，或 者用 户要 求对 锅炉 进行节 能诊 断时，应当按照TSG G0003 中 锅炉 运行工 况热 效率 详细 测试 方法进 行测 试，并且 对测 试数据 进行 分析，提出改进意见。9 测试 记 录和 报告 测试 记 录和 报告 格式 见附录A和 附录B。测试 项目 测试类别 合格值 排烟温度 工业蒸汽锅炉 额定蒸发量1 t/h 230 额定蒸发量1 t/h 170 工业热水锅炉 额定热出力0.7 MW 180 额定热出力0.7 MW 170 过量空气系数 正压燃烧 1.15 负压燃烧 1.25 炉体外表面温度a 炉体 50 炉顶 70 热力设备、热力管道及阀门 50 a是在周围环境温度为25，距离门（孔）300 mm 以外部位 测量。DB41/T 1826 2019 6 A A 附 录 A（资料 性附 录）燃气工 业锅 炉能 效测 试记 录 样式 燃气工 业锅 炉能 效测 试记 录参见 表A.1。表A.1 燃气工 业锅 炉能 效测 试记 录 锅炉 使用单位 使用单位地址 联系人 联系电话 锅炉型号 产品编号/设备编号/实际出力 t/h（MW）设计热效率%空气预热器 有 无 尾部节能 装置 有 无 仪器仪表基本情况 序号 测试项目 仪器 名称 仪器型号 仪器精度 仪器量程 仪器编号 1 排烟温度 2 烟气成分 3 入炉冷空气温度 4 炉体外表面温度 现场测试数据 序号 时间（min）排烟温度（）排烟处 O2（%）排烟处 RO2（%）排烟处CO（%）入炉冷空气温度（）炉体外表面温度（）1 2 3 4 5 6 平均值 说明：测试：日期 审核：日期 DB41/T 1826 2019 7 B B 附 录 B（资料 性附 录）燃气工 业锅 炉能 效测 试报 告 样式 燃气工 业锅 炉能 效测 试报 告参见 表B.1。表B.1 燃气工 业锅 炉能 效测 试报 告 锅炉使用单位基本情况 使用单位名称 使用单位地址 联系人 联系电话 锅炉型号 产品编号/设备编号/实际 功率 t/h（MW）设计热效率%空气预热器 有 无 节能器 有 无 能效测试机构基本情况 单位名称 单位地址 联系人 联系电话 资质证书编号 电子邮箱 测试结果 排烟温度（）过量空气系数 炉体 表面温度（）热效率（%）测试结论：说明：测试：日期（测试机构章）年 月 日 审核：日期 签发：日期 _
