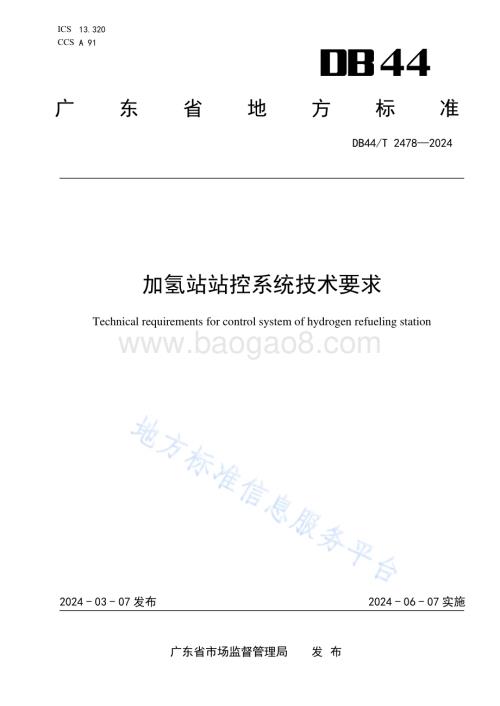

ICS 13.320 CCS A 91 44 广东省地方标准 DB44/T 2478 2024 加氢站站 控系统技 术要求 Technical requirements for control system of hydrogen refueling station 2024-03-07 发布 2024-06-07 实施 广东省市 场监督 管 理局 发 布 DB44/T 2478 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总 体要 求.1 5 架 构组 成.2 6 功 能要 求.3 7 主 要技 术指 标.5 8 建 设与 验收.5 DB44/T 2478 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件中 的某 些内 容可能 涉及 专利。本 文件 的发布 机构 不承 担识 别专 利的责 任。本文件 由广 东省 市场 监督 管理局（省 人民 政府 特种 设备安 全监 督管 理部 门）提出并 组织 实施。本文件 由广 东省 氢能 标准 化技术 委员 会（GD/TC 138）归口。本文件 起草单 位：佛山绿 色发展 创新研 究院、广东 省特种 设备检 测研 究院、广州能 源检测 研究 院、中国质 量认 证中 心、佛山 市质量 和标 准化 研究 院、国能联 盛（佛山）新 能源 汽车有 限公 司。本文件 主要 起草 人：艾斌、陈志 斌、张圆 明、夏莉、陈传 禄、梁健 能、金继 光、黄 发、朱晓 枫、赵嘉瑶、杨晓 盈、黄钧、刘 金良、劳英 杰、李杰。DB44/T 2478 2024 1 加氢站站 控系统 技术要求 1 范围 本文件 规定 了加 氢站 站控 系统的 术语 和定 义、总体 要求、架构 组成、功 能要 求、主 要技 术指 标、建设与验 收。本文件 适用 于加 氢站 站控 系统的 设计、建 设与 验收。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 12358 作业 场所 环境 气体检 测报 警仪 通 用技 术要求 GB/T 22239 信 息安 全技 术 网 络安 全等 级保 护基 本要求 GB/T 22240 信 息安 全技 术 网 络安 全等 级保 护定 级指南 GB/Z 34541 2017 氢能 车辆加 氢设 施安 全运 行管 理规程 GB/T 34584 2017 加氢 站安全 技术 规范 GB 50156 2021 汽 车加 油加气 加氢 站技 术标 准 GB/T 50493 2019 石油 化工可 燃和 有毒 气体 检测 报警设 计标 准 GB 50516 2010（2021 年 版）加氢 站技 术规 范 3 术语和 定义 GB 12358、GB 50156 2021 和GB 50516 2010（2021 年版）界 定的 以及 下列 术 语和定 义适 用于 本文件。站控系 统 station control system 对加氢 站设 备（包括 加氢 机、压 缩机、储氢 设施 设 备、火 气子 系统 和卸 氢设 备等）的运 行状 态、图像信号、参数 配置 等数据 信息进 行实时 采集、处理 与控制，实现 站内 设备的 监视、控制和 管理 的平台。火气子 系统 fire and gas subsystem 用于监 控火 灾和 可燃 气体 泄漏事 故并 具备 报警 功能 的安全 控制 单元。4 总体要 求 站控系 统结 构 4.1.1 加氢站 站控 系统 由监 控层、通信 网络 层和 设备 层构 成。站 控系 统结 构示 意图 见图 1。DB44/T 2478 2024 2 图1 站控系 统结 构示 意图 4.1.2 监控层 通过对 信息 的收集 和实时 显示、设备 的远程 控制以 及数据 的存 储、查 询和统 计等，实 现对加氢 站的 监控 管理，提 供加氢 站站 内各 系统 的运 行界面，并 与相 关系 统通 信。4.1.3 通信网 络层 提供 站控 系统 各设备 之间 的通 信通 道，并实现 通信 协议 转换。4.1.4 设备层 将采 集的 设备 运行 状态及 运行 数据 上传 至监 控层，并接 收和 执行 监控 层的控 制命 令。配置原 则 4.2.1 监控层 配置应 满足 整个站 控系统 的功能 要求 及性能 指标要 求，主 机资 源应与 监控层 控制采 集 的设计容 量相 适宜，并 留有 扩充裕 度。4.2.2 应设置 时钟 同步 系统，其 同步脉 冲输 出接 口或 数字 接口应 满足 站控 系统 配置 要求。4.2.3 应配置 独立 的安 全可 编程 逻辑控 制器。4.2.4 应具备 加氢站 设备 信息、运营管 理信息 和计 量计费 信息等 原始数 据对 接接口 或协议。第三 方 平台接入 获取 实时 设备 数据 时，应保 证其 获取 数据 的 权限。数 据接 口应 与站 控 系统控 制逻 辑分 离，支 持 配置交互 数据 项。信息安 全 信息安 全应 符合GB/T 22239 的规 定，安全 等级 保护 定 级应符 合GB/T 22240 的规 定。备用电 源 应设有 不间 断备 用电 源，确保在 断电 后60 min 内保 持供电。5 架构组 成 监控层 5.1.1 硬件设 施设 备 硬件设 施设 备应 包括 服务 器、显 示屏、打 印设 备和 超温保 护器 等。5.1.2 软件系 统 5.1.2.1 应满足 站控 系 统配 置的全 部功能，采用 结构 式模块 化设计，功能 模块 或任务 模块应 具有一 定的完整 性、独立 性和 良好 的实时 响应 速度。DB44/T 2478 2024 3 5.1.2.2 应保证 站控 系统 的稳 定性 和可重 用性。5.1.2.3 应提供 良好 的操 作界 面。5.1.2.4 应预留 数据 接口，第 三方 系统可 通过 该接 口采 集设 备的实 时原 始数 据。通信网 络层 5.2.1 通信网 络包 括网 络交 换设 备、通 信网 关、网络 连线、电缆 和光 缆等。5.2.2 监控层、设 备层 通信 宜采 用局域 网，不与 互联 网外 网连通。设备层 5.3.1 设备层 包括加 氢机 设备、压缩机 设备、储氢 设施设 备、卸 氢设备 和火 气子系 统的监 控单元，以及信号 采集、传 输、报警 和气动 阀门 等设 备控 制单 元。5.3.2 气体报 警仪 应符 合GB 12358 的 规定。5.3.3 氢气浓 度超 限报 警装 置设 置地点 及报 警条 件应 符 合GB/Z 34541 2017 中 A.1 的规定。5.3.4 可燃气 体探 测器 和报 警系 统的检 测点、设 计与 安装 应符合 GB/T 50493 2019 中第 4-6 章、GB 50156 2021 中13.4 的 规 定。5.3.5 氧气探 测器 和报 警系 统的 检测点、设 计与 安装 应符 合 GB/T 50493 2019 中第 4-6 章的 规定。5.3.6 火焰报 警探 测器 的设 置应 符合 GB 50516 2010（2021 年 版）中7.3.1 的规 定。6 功能要 求 设备监 控功 能 6.1.1 加氢机 监控 6.1.1.1 应具有 采集 进出 口压 力、加注温 度、加注 瞬时 流量、加注 累积 流量 等功 能。6.1.1.2 应具有 站内 远程 控制 加氢 机紧急 停机 功能。6.1.1.3 应具有 报警 和事 件记 录等 处理功 能。6.1.1.4 宜具有 采集加 氢机 的通讯 状态、泄漏气 状态、急停 开关和 供电状 况、冷却水（剂）流量、冷却水（剂）温度 等功 能。6.1.2 压缩机 监控 6.1.2.1 应具有 采集 压缩 机入 口压 力、卸 载压 力、排气 压力 和排气 温度 等功 能。6.1.2.2 应具有 站内 远程 控制 压缩 机紧急 停机 功能。6.1.2.3 应具有 报警 和事 件记 录等 处理功 能。6.1.2.4 宜具有 采集 泄漏 气状 态、供气压 力、冷却 水温 度、运行时 间和 通讯 状态 等功 能。6.1.3 储氢设 施设 备监 控 6.1.3.1 应具有 站内 远程 控制 储氢 设施设 备联 动和 紧急 停机 功能。6.1.3.2 应具有 报警 和事 件记 录等 处理功 能。6.1.3.3 应具有 采集 储氢 容器 进气 压力、出口 压力、温 度和 泄漏气 状态 等功 能。6.1.4 卸氢设 备监 控 6.1.4.1 应具有 站内 远程 控制 卸氢 设备联 动和 紧急 停机 功能。6.1.4.2 应具有 报警 和事 件记 录等 处理功 能。DB44/T 2478 2024 4 6.1.4.3 应具有 采集 氢气 运输 车卸 车压力 和泄 漏气 状态 等功 能。6.1.5 火气子 系统 监控 6.1.5.1 应具有 监控 火灾 和可 燃气 体泄漏 事故 的报 警功 能。6.1.5.2 应具有 探测 火焰、可 燃气 体等功 能，宜具 有探 测温 度、烟 气等 功能。站控管 理功 能 6.2.1 数据存 储与 处理 6.2.1.1 应具有 对实 时数 据和 历史 数据集 中存 储、查询、统 计和输 出等 处理 功能。6.2.1.2 所有报 警信号 及处 理结果 都应记 入站控 系统 数据库 中，每 个数据 库中 的数据 点可按 设定的 间隔时间 进行 周期 性保 存。6.2.1.3 监控层 数据 存储 时间 应不 少于 180 d。6.2.1.4 设备层 监控 单元 数据 存储 时间应 不少 于 15 d。6.2.2 数据维 护 6.2.2.1 应有数 据定 时备 份和 恢复 功能。6.2.2.2 数据库 配置 信息 修改 时，各级数 据库 之间 应保 持数 据的同 步。6.2.2.3 站控系 统死机、硬 件出错 或断电 时，应 能自 动保护 实时和 历史数 据，故障排 除重新 启动后，应能自 动恢 复至 故障 前状 态。6.2.3 报警处 理 6.2.3.1 采集的 模拟量（对 应来自 各设备 采集的 信号）发生 越限、突变、数字 量变位 和计算 机系统 自诊断故 障时 应能 进行 报警 处理。氢气含 量报 警限 值 按 GB/T 34584 2017 中 13.1.2 的规 定进 行，其 余报警限值 由加 氢站 根据 设备 及站控 工艺 安全 要求 确定。控制 台的 画面 应显 示对 应故障 设备。6.2.3.2 报警方 式包括 事故 报警和 预告报 警。这 两种 方式应 采用不 同颜色、不 同音响 予以区 别，并 自动启动 事件 记录 打印。6.2.3.3 对事件 的报 警应 能分 层、分级、分类 处理，并 能现 场灵活 配置 报警 的处 理方 式。6.2.3.4 事故报 警可 通过 手动 方式 进行确 认。6.2.3.5 报警信 号确认 后，若在规 定时间 内其异 常仍 未消除，站控 系统应 再次 启动相 应报警，重复 提示。6.2.3.6 对于重 要的 报警 事件，应 做出连 锁控 制并 紧急 控制 关键设 备。6.2.4 事件记 录 应具有 操作、站 控系 统故 障、报 警、加氢 机运 行参 数异常、压 缩机 运行 参数 异常、储氢 设备 参数 异常、卸 氢设 备参 数异 常和 火气子 系统 参数 异常 等记 录功能。6.2.5 用户权 限管 理 应具有 对用 户进 行授 权和 认证的 功能。用 户权 限管 理模块 应定 义用 户对 设备 的操作 权限、访 问数 据和使用 程序 的权 限。6.2.6 报表管 理与 打印 功能 应具备 报表 生成、管 理、打印等 功能，报 表种 类可 包括日 报、周报、月报、季报和 年报 等，报表 反DB44/T 2478 2024 5 馈的数 据内 容包 括氢 气加 注量、到站 氢气 卸气 量、储罐压 力变 化数 据等。7 主要技 术指 标 可靠性 指标 可靠性 指标 应符 合表1要求。表1 可靠性 指标 项目 指标要求 模拟量测量综合误差 1%遥测合格率 99.9%遥信正确率 99.9%遥控、遥调正确率 100%系统平均无故障工作时间 30 000 h 注：模拟量对应来自各设备采集的信号。遥测（远程测量）指被动获得远程信号，测量其数值采集并传送运行参数；遥信（远程信号）指采集并传送各种保护和开关量信息；遥控（远程控制）指从调度或监控中心发出命令以实现远方操作和切换；遥调（远程调节）指接受并执行遥控命令，对远程的控制量设备进行远程调试。合格率指合格次数占总次数的比率；正确率指正确次数占总次数的比率。实时性 指标 实时性 指标 应符 合表2要求。表2 实时性 指标 项目 指标要求 数据采样扫描周期 1 s10 s（可调）画面调用时间 1 s 画面实时数据刷新时间 1 s 实时数据查询响应时间 3 s 历史数据查询响应时间 10 s 遥测信息到达数据采集设备至画面显示时间 1.5 s 遥信变化信息到达数据采集设备至报警信息推出时间 1.5 s 遥调、遥控量从选中到命令送出系统时间 1.5 s 系统当前时刻与标准时刻允许误差 1 s 8 建设与 验收 建设 8.1.1 应按 第5、6、7 章要 求进 行软硬 件、网络 环境 建设，并预 留站 控系 统迭 代升 级功能。8.1.2 应进行 站控 系统 试运 行，期间应 组织 工作 人员 培训，并根 据试 运行 状况 对站 控系统 进行 调整。验收 DB44/T 2478 2024 6 应按第5、6、7 章要 求进 行 验收，并应 整 体 运行90 d，整体 验收 合格 后方 可正 式投入 使用。DB44/T 2478 2024 7 广东省地方标 准 加氢站站控系统技术 要求 DB44/T 2478 2024*广东省 标准 化研 究院 组织 印刷 广州市 海珠 区南 田 路 563 号1304 室 邮政编 码：510220 电话：020-84250337 DB44/T 2478 2024
