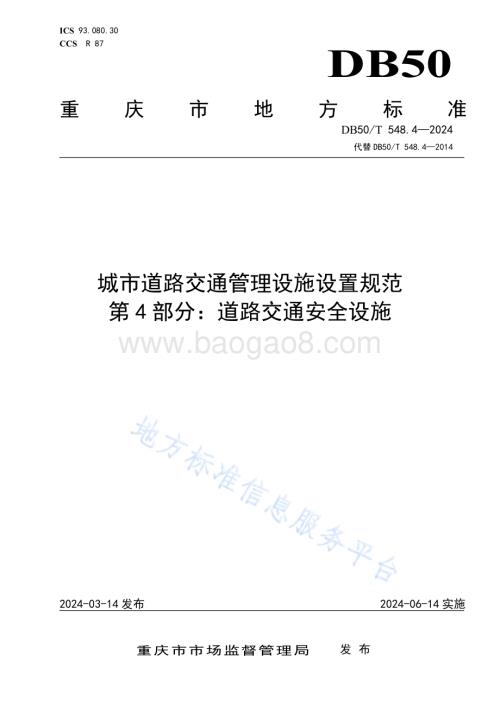

ICS 9 3.0 8 0.3 0CCS R 8 7DB50重 庆 市 地 方 标 准D B 5 0/T 5 4 8.4 2 0 2 4代 替 D B 5 0/T 5 4 8.4 2 0 1 4城 市 道 路 交 通 管 理 设 施 设 置 规 范第 4 部 分：道 路 交 通 安 全 设 施2 0 2 4-0 3-1 4 发 布 2 0 2 4-0 6-1 4 实 施重 庆 市 市 场 监 督 管 理 局发 布D B 5 0/T 5 4 8.4 2 0 2 4I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 规 定.15 道 路 隔 离 设 施.26 防 撞 设 施.57 警 示 灯.68 隔 离 栅.69 防 眩 设 施.61 0 橡 胶 减 速 丘.61 1 凸 面 镜.71 2 彩 色 抗 滑 薄 层.7D B 5 0/T 5 4 8.4 2 0 2 4I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 文 件 是 D B 5 0/T 5 4 8 城 市 道 路 交 通 管 理 设 施 设 置 规 范 的 第 4 部 分。D B 5 0/T 5 4 8 已 经 发 布 了 以下 部 分：第 1 部 分：道 路 交 通 标 志；第 2 部 分：道 路 交 通 标 线；第 3 部 分：道 路 交 通 信 号 灯；第 4 部 分：道 路 交 通 安 全 设 施。本 文 件 代 替 D B 5 0/T 5 4 8.4 2 0 1 4 城 市 道 路 交 通 管 理 设 施 设 置 规 范 第 4 部 分：道 路 交 通 安 全 设 施，与 D B 5 0/T 5 4 8.4 2 0 1 4 相 比，除 结 构 调 整 和 编 辑 性 改 动 外，主 要 技 术 变 化 如 下：a）细 化 了 不 同 等 级 道 路 交 通 安 全 设 施 安 装 反 光 标 识 的 反 光 膜 等 级（见 4.2）；b）细 化 了 不 同 等 级 道 路 水 马 设 置 要 求（见 5.1.2）；c）删 除 了 隔 离 墩 相 关 内 容（见 2 0 1 4 年 版 5.2）；d）增 加 了 章 节“5.2 机 动 车 隔 离 栏”（见 5.2）；e）增 加 了 章 节“8 隔 离 栅”（见 第 8 章）；f）细 化 了 防 眩 设 施 设 置 情 形（见 第 9 章）；g）更 改“强 制 减 速 设 施”为“橡 胶 减 速 丘”，细 化 了 设 置 情 形（见 第 1 0 章）；h）增 加 了 凸 面 镜 的 尺 寸 要 求（见 1 1.2）；i）更 改“彩 色 抗 滑 路 面”为“彩 色 抗 滑 薄 层”，细 化 了 不 同 颜 色 彩 色 抗 滑 薄 层 的 设 置 情 形（见 第1 2 章）。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 重 庆 市 公 安 局 交 通 管 理 局 提 出。本 文 件 由 重 庆 市 公 安 局 归 口 并 组 织 实 施。本 文 件 起 草 单 位：重 庆 市 公 安 局 交 通 管 理 局、重 庆 市 市 政 设 计 研 究 院 有 限 公 司、招 商 局 重 庆 交 通 科研 设 计 院 有 限 公 司。本 文 件 主 要 起 草 人：陈 芃、封 胜、徐 佳、郭 斌、汤 展、杨 益、万 驰、戚 静、夏 韡、肖 云 鹏、马 红 江、赵 平 恒、查 坤、冯 明 兵、王 少 飞、李 游、甘 永 银、陈 雪 佳、王 鹏、王 智、宾 科、朱 湧、周 广 振。本 文 件 及 其 所 代 替 文 件 的 历 次 版 本 发 布 情 况 为：2 0 1 4 年 首 次 发 布 为 D B 5 0/T 5 4 8.4 2 0 1 4；本 次 为 第 一 次 修 订。D B 5 0/T 5 4 8.4 2 0 2 41城 市 道 路 交 通 管 理 设 施 设 置 规 范第 4 部 分：道 路 交 通 安 全 设 施1 范 围本 文 件 规 定 了 城 市 道 路 交 通 安 全 设 施 的 一 般 规 定 以 及 各 类 型 交 通 安 全 设 施 的 设 置 方 法。本 文 件 适 用 于 城 市 道 路 交 通 安 全 设 施 的 设 置。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B 2 8 9 3 安 全 色G B/T 2 4 7 1 8 防 眩 板G B/T 2 4 9 6 5.1 交 通 警 示 灯 第 1 部 分:通 则G B 2 4 9 6 5.2 交 通 警 示 灯 第 2 部 分:黄 色 闪 烁 警 示 灯G B/T 2 4 9 6 5.3 交 通 警 示 灯 第 3 部 分:雾 灯G B/T 2 4 9 6 5.4 交 通 警 示 灯 第 4 部 分:临 时 安 全 警 示 灯G B/T 2 8 6 5 0 公 路 防 撞 桶G B 5 0 6 8 8 城 市 道 路 交 通 设 施 设 计 规 范G A/T 4 8 7 橡 胶 减 速 丘J T/T 7 1 2 路 面 防 滑 涂 料3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 部 分。3.1交 通 安 全 设 施 t r a f f i c s a f e t y d e v i c e为 保 障 车 辆 和 行 人 的 安 全，充 分 发 挥 道 路 的 作 用，在 道 路 上 所 设 置 的 隔 离、警 示、消 能、防 护 等 设施 的 总 称。4 一 般 规 定4.1 交 通 安 全 设 施 的 颜 色 应 符 合 G B 2 8 9 3 中 的 相 关 要 求。4.2 设 置 于 快 速 路、主 干 路 的 交 通 安 全 设 施 表 面 安 装 的 反 光 标 识，其 反 光 膜 等 级 应 采 用 类 V 类；设 置 于 次 干 路 及 以 下 等 级 道 路 的 交 通 安 全 设 施 表 面 安 装 的 反 光 标 识，其 反 光 膜 等 级 可 在 类 类 中 选择。4.3 交 通 安 全 设 施 的 材 质、性 能 以 及 技 术 标 准 应 符 合 相 关 标 准 的 要 求。D B 5 0/T 5 4 8.4 2 0 2 424.4 交 通 安 全 设 施 应 定 期 维 护、更 新，确 保 外 观 整 洁、功 能 完 好。5 道 路 隔 离 设 施5.1 一 般 规 定设 置 在 道 路 上，用 于 分 隔 对 向 交 通 或 分 隔 机 动 车、非 机 动 车 和 行 人 等 的 交 通 安 全 设 施。主 要 包 括：水 马、机 动 车 隔 离 栏 和 隔 离 柱 等。5.2 水 马5.2.1 设 置 在 道 路 上 用 于 临 时 性 分 隔 交 通 的 路 段 或 区 域。5.2.2 城 市 快 速 路 水 马 外 观 颜 色 宜 选 用 红 色 和 白 色，其 他 城 市 道 路 水 马 外 观 颜 色 宜 选 用 蓝 色 和 白 色，在 设 置 时 红 色（蓝 色）水 马 和 白 色 水 马 间 隔 摆 放。5.2.3 水 马 中 空，应 灌 水 或 灌 沙，确 保 水 马 具 有 缓 冲 弹 性，能 有 效 地 减 小 冲 击 力。如 图 1 所 示。a)水马示例b)设置示例图 1 水 马5.3 机 动 车 隔 离 栏5.3.1 设 置 在 道 路 上，用 于 分 隔 机 动 车 交 通，维 护 通 行 秩 序 的 分 隔 设 施 栏 杆。5.3.2 机 动 车 隔 离 栏 的 设 置 情 形：城 市 双 向 六 车 道 及 以 上 主 干 路 无 中 央 分 隔 带 时 和 事 故 多 发 路 段，应设 置 机 动 车 隔 离 栏，其 他 主 干 路 无 中 央 分 隔 带 时，宜 设 置 机 动 车 隔 离 栏；城 市 双 向 四 车 道 及 以 上 次 干 路无 中 央 分 隔 带 时，或 道 路 中 设 有 高 架 道 路、大 型 桥 梁 墩 柱 又 无 其 他 隔 离 措 施 的 路 段，宜 设 置 机 动 车 隔 离栏；桥 梁、高 架 路、立 交、隧 道 双 向 通 行 的 出 入 口 与 地 面 道 路 衔 接 段，宜 设 置 机 动 车 隔 离 栏。5.3.3 机 动 车 隔 离 栏 护 栏 净 高 不 宜 低 于 8 0 c m。如 图 2 所 示。D B 5 0/T 5 4 8.4 2 0 2 43图 2 机 动 车 隔 离 栏 示 例5.3.4 设 置 机 动 车 隔 离 栏 时，应 在 隔 离 栏 端 部 加 装 张 贴 反 光 膜 的 钢 管 隔 离 柱 与 线 形 诱 导 标；应 在 隔 离栏 中 间 段 来 车 方 向 加 装 反 光 警 示 装 置，反 光 警 示 装 置 的 间 距 应 小 于 或 等 于 6 m，反 光 警 示 装 置 形 式 宜采 用 轮 廓 标；应 在 隔 离 栏 端 部 设 置 黄 黑 立 面 标 记；隔 离 栏 上 部 钢 管 在 端 部 不 得 穿 过 支 撑 柱，穿 过 支 撑 柱钢 管 应 热 弯 处 理；隔 离 栏 应 增 强 端 部 夜 间 辨 识 性 与 防 撞 缓 冲 能 力。如 图 3 所 示。a)设置示例正视图b)设置示例一D B 5 0/T 5 4 8.4 2 0 2 44c)设置示例二图 3 机 动 车 隔 离 栏 设 置 示 例5.4 隔 离 柱5.4.1 设 置 在 机 动 车 隔 离 栏 端 部、机 动 车 隔 离 栏 人 行 横 道 开 口 和 行 人 安 全 岛 等 处。5.4.2 隔 离 柱 按 材 质 分 为 钢 管 隔 离 柱 和 P U 隔 离 柱。机 动 车 隔 离 栏 端 部 设 置 钢 管 隔 离 柱 示 例 如 图 4 所 示。图 4 钢 管 隔 离 柱 设 置 示 例5.4.3 钢 管 隔 离 柱 直 径 为 1 4 c m 或 1 1.4 c m，壁 厚 0.6 c m，总 长 1 2 0 c m，地 上 部 分 长 8 0 c m，埋入 部 分 长 4 0 c m，柱 体 内 浇 灌 C 2 0 混 泥 土，顶 端 密 封，柱 体 间 隔 2 0 c m 分 别 粘 贴 白 蓝 相 间 的 反 光 膜，安 装 间 隔 为 1.2 m 1.5 m。如 图 5 所 示。图 5 钢 管 隔 离 柱D B 5 0/T 5 4 8.4 2 0 2 455.4.4 P U 隔 离 柱 直 径 为 1 1.4 c m，高 度 为 4 8 c m 或 7 5 c m，间 隔 粘 贴 蓝 白 相 间 的 反 光 膜。安 装 间 隔为 1 m。如 图 6 所 示。a)立体图 b)侧面图图 6 P U 隔 离 柱6 防 撞 设 施6.1 防 撞 桶6.1.1 设 置 在 道 路 中 央 隔 离 带 的 端 部、分 流 鼻 端 等 处，起 警 示 和 减 缓 冲 击 作 用。6.1.2 城 市 快 速 路 防 撞 桶 外 观 颜 色 宜 选 用 红 白 相 间，其 他 城 市 道 路 防 撞 桶 外 观 颜 色 宜 选 用 蓝 白 相 间。6.1.3 防 撞 桶 的 结 构、材 料、系 统 碰 撞 性 能 等 技 术 要 求 应 符 合 G B/T 2 8 6 5 0 的 规 定。外 观 直 径 为 9 0 c m，高 度 为 9 5 c m，壁 厚 不 应 低 于 0.6 c m。6.1.4 防 撞 桶 应 装 填 河 沙 等 填 充 物，表 面 应 贴 有 反 光 膜。如 图 7 所 示。图 7 防 撞 桶6.2 防 撞 垫6.2.1 设 置 在 道 路 交 通 分 流 处 或 障 碍 物 前 端 的 一 种 吸 能 结 构，车 辆 碰 撞 时 通 过 自 体 变 形 吸 收 碰 撞 能 量，减 轻 乘 员 的 伤 害 程 度。6.2.2 城 市 快 速 路 主 线 分 流 端、匝 道 出 口 的 护 栏 端 部 应 设 置 防 撞 垫。主 干 路 主 线 分 流 端、中 央 分 隔 带护 栏 端 部、匝 道 出 口 的 护 栏 端 部 宜 设 置 防 撞 垫。D B 5 0/T 5 4 8.4 2 0 2 466.2.3 快 速 路 与 主 干 路 的 路 侧 构 造 物 前 端 宜 设 置 防 撞 垫。6.2.4 防 撞 垫 防 撞 等 级 主 要 技 术 参 数 及 适 用 条 件 应 符 合 G B 5 0 6 8 8 的 规 定。7 警 示 灯7.1 警 示 灯 按 功 能 分 为 黄 色 闪 烁 警 示 灯、雾 灯、临 时 安 全 警 示 灯 和 其 他 具 有 交 通 警 示 作 用 的 灯 具。按供 电 方 式 分 为 交 流 电 网 单 相 供 电 型、蓄 电 池 供 电 型、太 阳 能 充 电 型 和 干 电 池 供 电 型。7.2 城 市 道 路 宜 采 用 蓄 电 池 供 电 型 和 太 阳 能 充 电 型 的 警 示 灯。7.3 黄 色 闪 烁 警 示 灯 设 置 在 分 流 鼻 端、导 流 岛 头 等 需 要 设 置 的 路 段，用 于 警 示 驾 驶 员 注 意 安 全。外 观、材 质 及 技 术 参 数 应 符 合 G B/T 2 4 9 6 5.1 和 G B 2 4 9 6 5.2 的 规 定。7.4 雾 灯 设 置 在 多 雾 路 段，用 以 警 示 和 诱 导 驾 驶 员 安 全 行 驶。外 观、材 质 及 技 术 参 数 应 符 合G B/T 2 4 9 6 5.3 的 规 定。7.5 临 时 安 全 警 示 灯 为 可 移 动 的 灯 光 信 号 装 置，用 于 临 时 设 置 在 城 市 道 路 的 危 险 路 段、施 工 作 业 区 和临 时 交 通 管 制 等 区 域，用 以 警 示 和 诱 导 驾 驶 员 安 全 行 驶。外 观、材 质 及 技 术 参 数 应 符 合 G B/T 2 4 9 6 5.4的 规 定。8 隔 离 栅8.1 设 置 在 城 市 快 速 路、匝 道 或 其 他 禁 人 区 域 边 缘 的 栅 栏，防 止 行 人、非 机 动 车 辆 等 进 人。8.2 城 市 快 速 路 主 路 及 设 计 速 度 大 于 或 等 于 6 0 k m/h 的 匝 道 两 侧 应 设 置 隔 离 栅，但 路 侧 有 水 渠、池 塘、河 湖、山 体 等 天 然 屏 障 时，或 路 基 边 坡 或 挡 土 墙 直 立 坡 度 大 于 2:1 的 路 段 且 道 路 与 相 邻 地 面 高 度 差 大 于1.8 m 的 可 不 设 置 隔 离 栅。8.3 隔 离 栅 的 高 度 不 应 低 于 1.8 m，网 眼 不 应 大 于 5 0 m m 1 0 0 m m。8.4 隔 离 栅 应 与 桥 梁 结 构、挡 土 墙 构 筑 物 或 山 体 等 连 接 形 成 闭 合 系 统；出 入 口 等 位 置 不 能 形 成 围 合 的，应 在 隔 离 栅 端 部 处 设 置 禁 止 行 人 通 行 的 禁 令 标 志，且 应 在 相 对 应 的 中 央 隔 离 带 设 置 隔 离 栅，连 续 长 度 宜大 于 1 0 0 m。9 防 眩 设 施9.1 设 置 在 城 市 快 速 路、主 干 路 上 与 对 向 车 辆 有 严 重 眩 光 影 响 的 路 段，或 城 市 道 路 连 接 隧 道 出 入 口 附近，为 夜 间 行 车 的 驾 驶 人 员 免 受 对 向 来 车 前 灯 眩 光 干 扰。9.2 中 央 分 隔 带 宽 度 大 于 9 m，或 双 向 路 面 高 差 大 于 2 m 的 可 不 设 防 眩 设 施。9.3 防 眩 设 施 可 按 道 路 的 气 候 条 件、景 观 条 件、遮 光 要 求 选 用 植 物 防 眩、防 眩 板、防 眩 网 等 形 式。9.4 防 眩 板 的 材 料 有 塑 料、玻 璃 纤 维 增 强 塑 料 及 钢 质 金 属 等，技 术 参 数 应 符 合 G B/T 2 4 7 1 8 的 规 定。9.5 防 眩 板 的 设 计 应 按 部 分 遮 光 原 理 进 行，直 线 路 段 遮 光 角 不 应 小 于 8，平、竖 曲 线 路 段 遮 光 角 应为 8 1 5，宽 度 宜 为 8 c m 1 5 c m，离 地 高 度 值 为 1 2 0 c m 1 8 0 c m。9.6 防 眩 设 施 的 高 度、结 构 形 式、设 置 位 置 变 化 时 应 设 置 过 渡 段，过 渡 段 的 长 度 宜 为 5 0 m 且 应 避 免在 防 眩 设 施 之 间 留 有 断 口。1 0 橡 胶 减 速 丘D B 5 0/T 5 4 8.4 2 0 2 471 0.1 设 置 在 需 要 强 制 减 速 的 道 路 和 场 所 出 入 口 处，主 体 材 料 为 橡 胶，起 减 缓 车 速 作 用 的 结 构。城 市 快速 路、城 市 主 干 道、公 交 车 专 用 道、非 机 动 车 道、对 声 环 境 有 特 殊 要 求 的 路 段 和 交 通 信 号 灯 控 制 的 路 口和 路 段 不 宜 设 置 橡 胶 减 速 丘。1 0.2 橡 胶 减 速 丘 设 置 时 应 配 套 设 置 相 应 的 减 速 丘 标 线 和 警 告 标 志。1 0.3 减 速 丘 的 样 式、组 成、耐 压 性 能 等 技 术 要 求 和 设 置 方 法 应 符 合 G A/T 4 8 7 的 规 定。如 图 8 所 示。图 8 橡 胶 减 速 丘1 1 凸 面 镜1 1.1 设 置 在 视 距 不 足 的 路 口 或 小 半 径 弯 道 外 侧，以 便 及 早 发 现 对 向 车 辆。1 1.2 根 据 设 计 速 度 和 弯 道 半 径，凸 面 镜 直 径 宜 选 用 6 0 0 m m、8 0 0 m m 或 1 0 0 0 m m。1 2 彩 色 抗 滑 薄 层1 2.1 设 置 在 易 滑 路 段 路 面 或 需 提 示 驾 驶 员 道 路 信 息 的 路 段 路 面，由 基 料 和 防 滑 骨 料 组 成，用 于 提 高 道路 抗 滑 能 力 和 提 示 道 路 信 息。1 2.2 设 置 彩 色 抗 滑 薄 层 时，急 弯、陡 坡、临 崖、临 水 等 存 在 危 险 因 素 的 路 段、公 交 车 专 用 道 路 段 与 校园 周 边 限 时 长 停 车 区 路 段，薄 层 颜 色 宜 采 用 红 色；可 变 车 道 和 共 享 转 换 车 道 路 段，薄 层 颜 色 宜 采 用 黄 色；定 向 车 道 路 段，薄 层 颜 色 宜 采 用 绿 色。1 2.3 彩 色 抗 滑 薄 层 应 色 彩 鲜 艳、持 久、强 度 高、韧 度 好，技 术 参 数 应 符 合 J T/T 7 1 2 的 规 定。
