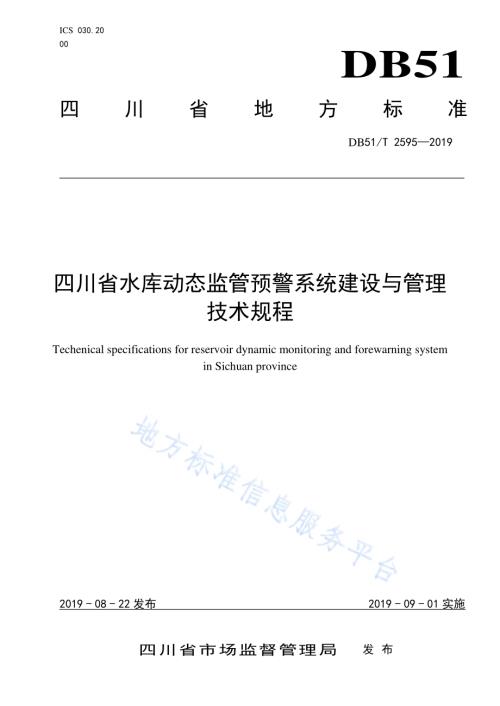

四川省水 库动态监 管预警系 统建设与 管理技术规程 Techenical specifications for reservoir dynamic monitoring and forewarning system in Sichuan province ICS 030.20 00 DB51四 川 省 地 方 标 准DB51/T 25952019四川省市场监督管理局 发 布2019-08-22 发布 2019-09-01 实施DB51/T 25952019I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 总则.2 4.1 总 体目 标.2 4.2 基 本原 则.2 5 总体 框架.2 5.1 总 体架 构.2 5.2 系 统组 成.3 6 信息 采集 与传 输.4 6.1 小 型水 库动 态监 管采 集与传 输.4 6.2 大 中型 水库 动态 监管 采集与 传输.6 7 数据 存储 与共 享.11 7.1 小 型水 库数 据存 储.11 7.2 大 中型 水库 数据 存储.11 7.3 数 据库 建设.11 7.4 数 据共 享.11 7.5 数 据安 全.12 8 应用 系统 建设 要求.12 8.1 总 体要 求.12 8.2 四 川省 水库 动态 监管 预警系 统.12 8.3 大 中型 水库 现地 应用 系统.13 9 建设 管理.13 9.1 建 设管 理组 织机 构.13 9.2 建 设管 理原 则.13 9.3 验收.13 10 运 行管 理.13 10.1 运行 维护 原则.13 10.2 运行 维护 内容.14 10.3 更新 改造.14 附 录 A（资料 性附 录）相 关采 集设 备主 要技 术 参数要 求.16 II 前 言 本规程 根据 四川 省水 库 动 态监管 预警 系统 建设 现状，借鉴省 内外 水库 动态 监管 及预警 建设 与管理成果，由 四川 省水 利厅 组织 本省水 库 动 态监 管预 警技 术 相关 单位 和专 家，依据 相关标 准完 成制 定。本规程 主要 技术 内容 有：水库动 态监 管预 警系 统的 总体框 架；采集与 传输 技术 要求；数据存 储与 共享；应用系 统建 设要 求；建设管 理；运行管 理。本规程 按GB/T 1.1-2009 标准化 工作 导则 第1 部分：标准的 结构 和编 写 的规 定编写。本规程 的基 本内 容有 可能 涉及专 利，本规 程的 发布 机构不 承担 识别 这些 专利 的责任。本规 程 由四 川省 水利 厅提 出并归 口。本 规程 批准 部门：四 川省 质量技 术监 督局 本 规程 主持 机构：四 川省 水利厅 本 规程 解释 单位：四 川省 水利厅 本 规程 起草 单位：四 川省 农田水 利局 四川省 水利 科学 研究 院 本规程 在编 制和 公开 征集 意见过 程中 广泛 听取 了四 川省水 利厅 有关 处（局）、市（州）水行 政 主 管部门和 水库 管理 单位 的意 见。本规程 主要 起草 人：冉从 恒 冯 玉民 王 斌 李 周顺 何 鹏 刘双 美 李晓鹏 魏广华 毕 瑶 周 永清 曾 康 郭翔 宇 李小 平 李振 华DB51/T 259520191 四 川省水 库动态监 管预警 系统建设 与管理 技术规程 1 范围 本规程 规定 了四 川省 水库 动态监 管预 警系 统的 总体 框架、信息 采集 技术、数 据要求、功 能要 求、设备要求 等技 术要 求。本规程 适用 于四 川省 水利 部门主 管的 大中 小型 水库 动态监 管预 警系 统建 设与 管理，包括 系统 建 设 规划、方 案设 计、项目 实施 和验收、运 行管 理等。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修 改 单）适用 于本 文件。GB/T 22239-2008 信 息安 全技术 信 息系 统安 全等 级 保护基 本要 求 GB 50348-2018 安全 防范 工程技 术标 准 GB/T 50138-2010 水 位观 测标准 SL 34-2013 水 文站 网规 划 技术导 则 SL 219-2018 水 环境 监测 规范 SL 323-2011 实 时雨 水情 数据库 表结 构与 标识 符 SL 551-2012 土 石坝 安全 监测技 术规 范 SL 588-2013 水 利信 息化 项目验 收规 范 SL 601-2013 混 凝土 坝安 全监测 技术 规范 SL 651-2014 水 文监 测 数 据通信 规约 SL 700-2015 水 利工 程建 设与管 理数 据库 表结 构及 标识符 SL 715-2015 水 利信 息系 统运行 维护 规范 SL 415 水 文基 础设 施建 设 和技术 装备 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 水库动 态监 管预 警系 统 reservoir dynamic monitoring and forewarning system 对水库 实时 水雨 情及 工情 信息进行 采集、传输、存储、管 理及 预警 的 综 合应 用系统。3.2 图像监 控image monitoring 通过拍 照方 式对 水库 现场 进行监 控。DB51/T 259520192 3.3 视频监 控video monitoring 通过控 制云 台摄 像头 对水 库现场 进行 实时 视频 监控。4 总则 4.1 总体目 标 以水库 水雨 情等 实时 信息 采集和 预警 为切 入点，大 力推进 水库 管理 信息 化，建立以 信息 流为 主 线 的新的管 理模 式，提高 水库 工 程安全 管理 水平，提升 及 时 应对水 旱灾 害 的 能力，逐 步 实现水 库管 理 信 息化、现代化、智 能化。4.2 基本原 则 统一规 划、分级 建设。由 省级主 管部 门统 一提 出目 标、统 一制 定建 设标 准。具 体建 设内 容则 由 省 和地方分 级建 设，省级 主管 部门负 责统 一建 设数 据汇 聚平台 和应 用系 统，地方（市（州）、县（市、区）水务（利）局、镇水利 站 和水库 管理 单位）负 责水 库信息 采集 与传 输设 备的 建设。需求引 领，应 用主 导。水 库 动态监 管预 警系 统的 建设 要围绕 水库 管理 中心 工作，特 别是 紧紧 围绕 关键业务 需求 来开 展工 作，以实时 信息 的采 集和 预警 为首要 建设 内容。平台公 用、资 源共 享。在 统一规 划的前 提下，整合 资源、集约使 用,保 证一 数 一源。由省级 主管 部门负责 统一 建设 数据 汇聚 平台和 应用 系统，大 中型 水库自 行建 设的 内容 需与 省级平 台互 联互 通。自主可 控、先进 实用。优 先采用 国产 设备，尽 量 采 用先进、成 熟的 技术，使 系统具 有较 好的 先 进 性和较长 的生 命周 期，并保 证系统 的开 放性 和兼 容性，为系 统技 术更 新、功能 升级留 有余 地。急用先 建、分步 实施。从 业务应 用需 求的 实际 出发，在建 设策 略上 区分 轻重 缓急，结合 建设 资 金 和维护管 理的 承受 能力 等综 合因素 对分 期建 设做 出合 理规划，分期 实施，逐步 推 进。优先 建设 水雨 情等 关系到水 库工 程安 全的 信息 采集，有条 件的 可进 行水 质监测、视 频监 控、环境 监测等 内容 的 建 设。建管并 重、养护 结合。重 视建设 后的 运行 管理，明 确运行 管理 职责，规 范保 养与维 护工 作，及 时 更新，保 障系 统正 常、稳定、可靠、安 全运 行。5 总体框 架 5.1 总体架 构 四川省 水库 动态 监管 预警 系统是由 信 息采 集与 传输 装置、数据 接收 系统 以及 信 息管理 系统 构成 的 水库动态监管 预警 系统。系 统的主要功 能是实现 水库 实时水雨情 及工情信 息 的 采集 传输 存储 管理及 预警。系 统划 分为 信息采 集与 传输 层、数据 资源层、应 用系 统层 以及 用户层。DB51/T 259520193 图1 四川省 水库 动态 监管 预警 系统总 体框 架 5.2 系统 组成 5.2.1 信息采 集与 传输 层 水库现 地建 设的 监测 终端。小型 水库 现地 采集 内容 包括水 位、雨量、图 像采 集，土 石坝 宜增 设 生 物危害监 测，有条 件的 重点 水库也 可建 视频 监控。大 中型水 库现 地采 集内 容包 括水位、雨 量、图像/视频、渗流量、表面 变形，土 石坝 宜增设 生物 危害 监测，根 据水库 功能 需要 和建 设条 件，可建 设水 质、环境（气象）、其他 大坝 安全 监测 和闸门 监测 等。5.2.2 数据资 源层 包括省 级统 一建 设的 水库 预警综 合数 据库、资 源汇 集和共 享服 务等，也 包括 大中型 水库 现地 建 设 的数据库。5.2.3 应用系 统层 主要是 指省 级统 一建 设的 业务应 用系 统，包括web 版、移动 终端 版，全省 统 一 建设，通过 分配 账号，分级使 用。同时 有条 件的 大中型 水库 也可 建设 现地 的水库 管理 应用 系统。5.2.4 用户层 DB51/T 259520194 省级统 一建 设的 业务 应用 系统面 向的 用户 主要 包括 省、市（州）、县（市、区）水 务（利）局相 关人员。大中 型水 库建 设的 现地水 库管 理应 用系 统面 向的用 户主 要是 水库 管理 相关人 员。6 信息采 集与 传输 6.1 小型水 库动 态监 管采 集与 传输 6.1.1 建设内 容 6.1.1.1 信 息采 集系 统 包括水 位、雨量、图 像采 集，土 石坝 宜增 设生 物危 害监测，有 条件 的重 点水 库也可 建视 频监 控。6.1.1.2 高 程引 测 通过高 程引 测确 定水 库地 面点高 程，校核 坝顶、堰 顶等高 程数 据，保证 水位 测量的 准确 性。由 于 小型水库 建 设 年代 久远、历 史资料 缺失 等原 因，造成 目前已 建和 待建 的许 多水 位监测 站无 法引 用 准 确 的 高程数据，因 此需 要在 小型 水库动 态监 管预 警系 统建 设时，进行 高程 引测 和水 尺安装。6.1.2 水位信 息自 动采 集 6.1.2.1 站 网布 设原 则 原则上 小型 水库 应在 主坝 坝前布 设一 个水 位站。水 位 测量范 围应 能涵 盖大 坝坝 顶高程 以及 水库 死 水位之间 的水 位。库区水 位变 化较 大的 水库 可根据 需要 在水 位转 折变 化处增 设水 位站。6.1.2.2 采 集方 式 小型水 库水 位自 动测 量 宜 采用 声 波式 或 浮 子式 水位 计。6.1.3 雨量信 息自 动采 集 6.1.3.1 站 网布 设原 则 原则上 小型 水库 应在 主坝 附近布 设一 个雨 量站。雨 量站宜 选择 空旷 无遮 挡处，避免 雨水 受到 其 他 因素干扰 而导 致测 量偏 差。为了节 约建 设成 本，雨量 站宜与 水位 站合 并统 一建 站。6.1.3.2 采 集方 式 由于四 川省 在汛 期暴 雨频 发，为 了测 量的 准确 性，宜采用 声波 式或 翻斗 式雨 量计。6.1.4 图像信 息自 动采 集 6.1.4.1 站 网布 设原 则 图像信 息采 集 宜 与其 它水 雨情采 集集 成建 设，小型 水库 图 像监 测站 宜 布 设在 大坝附 近，要求 可 以 拍摄到大 坝坝 体及 水面 变化，有需 要且 有条 件的 宜对 溢洪道 进行 图像 监测。6.1.4.2 采 集方 式 DB51/T 259520195 采用图 像摄 像头 进行 图 像 采集，由遥 测终 端机 通过GPRS/4G/5G等 公网 传输 到监 控中心 服务 器进 行 集中存储，图像 监视 可在 任 何客户 端实 现图 像浏 览监 视。图像 采集 的核 心组 成 部分是 图像 传感 器，为 了 保证成像 品质，推 荐采 用CCD 技术的 图像 传感 器。图像 信息采 集应 具备 夜视 功能。6.1.5 视频监 控 6.1.5.1 站 网布 设原 则 有条件 的重 点小 型水 库，可对大 坝或 溢洪 道进 行视 频监控。6.1.5.2 采 集方 式 宜采用 视频 与图 像监 控相 结合模 式。小型 水库 根据 需要启 动 视 频监 视。考虑拍 摄视 野和 清晰 度，视频监 控宜 采用 高清 球机 摄像头。6.1.6 大坝生 物危 害监 测 6.1.6.1 布 设原 则 水库动 态监 管预 警系 统所 涉及的 大坝 生物 危害 监测 主要指 针对 土石 坝的 白蚁 监测。监测 站宜 布 设 在白蚁危 害风 险区，即坝 体、大坝两 坝肩、两坝 肩顶 部 下延距 坝脚 线50m-300m 范 围以内,以 及白 蚁危 害区，即大坝 两坝 肩及 坝脚 线以 外300m-500m 范 围和 毗邻 的 山体、树林 周边100m-1000m 范围。6.1.6.2 采 集方 式 白蚁监 测主 要包 括白 蚁活 动动态 监测、图 像实 时分 析预警 和循 环治 理效 果监 测。a)白蚁活 动动 态监 测 采用红 外视 频监 控技 术，通过实 时跟 踪白 蚁活 动迹 象和变 化趋 势，获取 时间 序列的 白蚁 活动 动 态 图像，并 通过 传输 网络 回传 至数 据 中心 进行 编码 存储。b)图像实 时分 析预 警 是大坝 生物 危害 监测 及其 预警的 核心 环节，通 过图 像识别 技术 实现 白蚁 活动 范围、数量 的变 化 分 析和危害 性综 合评 估，获得 生物危 害的 风险 区域，并 输出可 选的 治理 措施。c)循环治 理效 果监 测 是保证 大坝 生物 危害 防治 的补充 内容，主 要通 过红 外视频 监测 技术，动 态抓 取治理 后的 大坝 白 蚁 活动状况，并 通过 图像 分析 技术对 比分 析治 理前 后的 变化，实现“监 测 诱杀 预防（趋 避）再监测”的一 体化 监测 与防 治。6.1.7 高程引 测 每座水 库原 则上 布设 一个 测量工 作基 点，5-10 年进 行复测。采 用的 高程 系统 与水库 特征 水位 高 程 系统保持 一致。为节省 项目投 资，水库附 近1公里 以内 埋设有 水准 标 识的，应尽量 采用 已埋设 的水准 点作为 测量 工作基点。对 于在 水库（或 山 塘）地 质条 件较 好处 布设 的水准 点，在保 存完 好的 情况下 可作 为起 测点 使 用。测量工 作基 点的 联测，高 程采用 四等 水准 精度 进行 联测，平 面采 用一 级导 线 精度联 测；水 尺零 点高程的测 量，采用 四等 水准 精度进 行联 测。6.1.8 水尺安 装 为了满 足日 常观 察水 位需 求和水 位测 量数 据比 对需 求，应 在摄 像头 监视 范围 内设立 水 尺，水 尺 的 布设断面 应符 合GB/T 50138-2010的 相关 要求。DB51/T 259520196 水 尺根 据现 场情 况采 用 直 立式水 尺 或 者悬 垂 式 水尺，安装 位置 原则 上以 堤岸 作为参 照点，向 下 布 置水尺。大坝是 斜坡 式的，采 用直 立 式水尺：第 一根 水尺 的0 刻 度与坝 顶高 程持 平；每个 水 尺0刻 度高 差一 米，不重叠，并且 在第1 根水 尺 顶部标 识水尺 高程。若大 坝是混 凝土坝 面，宜采用 拉爆螺 丝焊接 水尺 桩方 式安装水 尺，若大 坝是 土石 坝面的，宜 通过 挖坑 填埋 水尺桩 方式 安装 水尺。大坝是 垂直 式的，采 用悬 垂 式水 尺，可采 用镀 锌扁 铁上布 设水 尺，将扁 铁吊 放至水 底，并在 大 坝 坝顶标识 水尺 高程。6.1.9 采集频 率要 求 a)水位、雨量 数据，汛 期不 少于 15min 一条，非 汛期 不少 于1h 一条；b)图像数 据，汛期 不少 于 1h 一条，非汛 期不 少 于 3h 一 条。6.1.10 信息传 输 水位、雨量、图 像、生 物危 害 等信息 传输 宜采 用GPRS/4G/5G等 公网，视 频监 控根据 现场条 件采 用4G/5G或光纤 传输 等公 网传 输，无公网 覆盖 的水 库 宜 采用 北斗 卫 星数 据传 输方 式。随着信 息传 输技 术的 发 展，可采用 当前 最新 的主 流 信 息传输 模式。6.1.11 防雷和 接地 要求 防雷和 接地 应符 合GB 50348-2018 的相 关规 定。6.1.12 供电系 统 信息采 集与 传输 系统 推荐 采用太 阳能 板浮 充蓄 电池 供电，条件 允许 的情 况下 也可采 用市 电。供电系 统除应 符合GB 50348-2018 的相 关规定 外，还 应 保证 遭遇连 续30 天以上 的阴雨 天气设 备仍 能正常工 作。6.2 大中型 水库 动态 监管 采集 与传输 6.2.1 建设内 容 包括水 位、雨 量、图像/视 频、渗 流量、表面 变形，土石坝 宜增设 生物 危害监 测，根 据水库 功能 需要和建 设条 件，可建 设水 质、环 境（气象）、其他 大坝安 全监 测和 闸门 监测 等。6.2.2 水位信 息自 动采 集 6.2.2.1 站 网布 设原 则 大中型 水库 的水 位信 息自 动采集 设备，应 该布 设在 坝上游 岸坡 稳定、水 流平 稳且水 位有 代表 性 的 地点。当 坝上 水位 不能 代表 闸上水 位时，应 在闸 上增 设水位 自动 采集 设备。6.2.2.2 采 集方 式 对于大 中型 水库，宜 采用 浮子式 或声 波式 水位 计。6.2.3 雨量信 息自 动采 集 6.2.3.1 站 网布 设原 则 DB51/T 259520197 雨 量 观 测站 点 的布 设 应能控 制 月、年 降 水量 和 暴雨特 征 值 在大 范 围内 的 分布规 律 和 暴雨 的 时空 变化。雨量站 网的 布设 密度 按SL 34-2013 执 行。雨量站 网原 则上 应均 匀分 布，为 了节 约建 设成 本，宜与水 位站 合并 统一 建站。雨量站 应避 开强 风区，其 周围应 空旷、平 坦、不受 突变地 形、树木 和建 筑物 以及烟 尘的 影响。6.2.3.2 采 集方 式 由于四 川省 在汛 期暴 雨频 发，为 了测 量的 准确 性，宜采用 声波 式或 翻斗 式雨 量计。6.2.4 图像信 息自 动采 集 6.2.4.1 站 网布 设原 则 监测位 置布 设应 满足 对以 下监视 对象 的有 效观 察：大 坝坝 体、大坝 上游、大 坝 下游、溢（泄）洪道、泄洪闸、泄 洪洞、取（放）水设 施、水位 尺。6.2.4.2 采 集方 式 采用图 像摄 像头 进行 图像 采集，由遥 测终 端机 通过GPRS/4G/5G等 公网 传输 到监 控中心 服务 器进 行 集中存储，图像 监视 可在 任 何客户 端实 现图 像浏 览监 视。图像 采集 的核 心组 成 部分是 图像 传感 器，为 了 保证成像 品质，推 荐采 用CCD 技术的 图像 传感 器。图像 信息采 集应 具备 夜视 功能。6.2.5 水质信 息自 动采 集 6.2.5.1 布 设原 则 水质信 息自 动采 集设 备一 般应布 设在 靠近 用水 的取 水口及 主要 水源 的入 口。采 集断面 的选 择应 符 合SL 219-2018，3.1 中 的要 求。6.2.5.2 监 测项 目 水库动 态监 管预 警系 统所 涉及的 水质 监测 项目 应符 合SL 219-2018，3.3 的相 关规定。6.2.5.3 采 集方 式 进行水 质监 测数据 的 采集 方式有 以下3种：实 验室 监 测、移 动监 测和 固定 自动 站 监测。针对常 规五 参数：水 温、pH 值、溶 解氧、电 导率、浊 度，推 荐固 定自 动站 监测，采用 多参 数探 头式传感器 进行 在线 监测。针对其 他监 测项 目，根据 实际情 况，尽可 能采 用固 定自动 站监 测，同时 可结 合移动 监测、实 验 室 监测，达 到水 质信 息采 集的 目的。6.2.6 气象信 息自 动采 集 6.2.6.1 布 设原 则 在 满足 要求 精度 的前 提下，站距 尽可 能大、站 网密 度尽可 能的 稀少。在国家 统一 规划 下，把自 然 条件与 行政 体系 结合 起来，重点考 虑山 洪灾 害预 警减 灾服务 业务 的要 求，兼顾科 研和 气象 现代 化，尽量做 到合 理。在山洪 灾害 重点 防治 区，自动气 象站 间距 设计 为20 40km；一般 防治 区40km 左右，综 合考 虑周 边自动气象 站建 设情 况。DB51/T 259520198 6.2.6.2 采 集方 式 水库动 态监 管预 警系 统所 涉及的 环境 监测 内容 为 温 度、湿 度、风速、风 向。a)温度采 集 宜采用 热敏 电阻 温度 传感 器，以 便进 行快 速和 灵敏 的温度 测量。b)湿度采 集 宜采用 湿敏 元件,主 要有 电 阻式和 电容 式两 大类。c)风速采 集 宜采用 风杯 风速 传感 器，成本较 低、使用 方便、维护 简单。d)风向采 集 宜采用 电子 罗盘 式风 向传 感器，用电 子罗 盘定 位绝 对方向，通 过RS485 接口 输 出风向 信息。6.2.7 闸门监 测 6.2.7.1 布 设原 则 闸门监 测主 要是 闸门 开度 测量，在水 库现 有闸 门控 制装置 加装 闸门 开度 传感 器，对 闸门 的开 度 进 行测量。6.2.7.2 采 集方 式 闸门开 度的 自动 测量 宜采 用数字 式闸 门开 度传 感器，常用 的传 感器 有光 电编 码器和 接触 式编 码 器。测量方 式包 括直 接测 量和 间接测 量。因部分 闸门 上连 接或 安装 传感器 非常 困难，推 荐采 用间接 测量。将 数字 式传 感器和 除 了 闸门 以 外 的其它运 动部 件连 接，注意 选 择容易 安装 又容 易计 算的 部位，比如 卷筒 轴，通过 旋 转的变 化得 到闸 门开 度。弧形闸 门开 度应 当是 闸门 底部到 闸室 底槛 的距 离。间 接测量 很可 能在 局部 测量 范围内 有部 分测 量 段的运动 轨迹 会出 现非 线性 变化，应加 以修 正。6.2.8 视频监 控 6.2.8.1 布 设原 则 监测位 置布 设应 满足 对以 下监视 对象 的有 效观 察：大坝坝 体、大坝 上游、大 坝 下游、溢（泄）洪道、泄洪闸、泄 洪洞、取（放）水设 施、水位 尺。6.2.8.2 技 术要 求 a)监控 网络 结构 视频监 控分 布在 各监 控位 置，通过 光纤 网络，与水 库 管理房 的网 络进 行通 信，所 有视 频监 控内 容都存储到 硬盘 录像 机的 硬盘，方便 调用 查看。摄 像 头摄 像 头 交 换 机 硬盘 录像 机 光纤网络 图2 监控网 络结 构 DB51/T 259520199 b)视频 共享 为方便 相关 决策 指挥 部门 或省、市（州）、县（市、区）相 关职 能部 门掌 握库 区的实 时情 况，需 要将库区 的视 频监 控信 息共 享给相 关职 能部 门。各水库 管理 处需 接入 互联 网，作 为视 频监 控数 据共 享的传 输信 道。视频共 享方 式为：省级监 控平 台通 过互 联网 与硬盘 录像 机相 连接，获 取相关 视频 监控 信息，市（州）、县（市、区）水务（利）局可 通过 省级 监控平 台共 享水 库的 视频 监控 信 息。视 频 监 控硬 盘 录 像 机防 火 墙 省 级 监 控 平 台传 输 网 络市（州）、县（市、区）水利部门 图3 视频共 享拓 扑结构 6.2.9 大坝安 全监 测 6.2.9.1 布 设原 则 根据 水库大 坝安 全管理 条例，大坝 安全 监测站 的布设 应涵盖 坝高15 米以 上或者 库容100万立方米以上 的水 库大 坝。大坝 包括永 久性 挡水 建筑 物以 及与其 配合 运用 的泄 洪、输水和 过船 建筑 物等。坝高15 米以下、10 米以上 或者库 容100 万立方 米以 下、10万 立方米 以上，对重 要城镇、交通 干线、重要军 事设 施、工矿 区 安 全有潜 在危 险的 大坝 参照 本规程 执行。6.2.9.2 采 集方 法 水库动 态监 管预 警系 统所 涉及的 大坝 安全 监测 内容 包括大 坝渗 流监 测和 坝体 表面变 形监 测。6.2.9.2.1 渗流 监测 a)土石坝 渗流 监测 包括 坝 体渗 流压 力监测、坝基渗 流压 力监测、绕坝 渗流监测 和 渗流 量监测。坝体渗 流压 力监 测、坝 基 渗流压 力监测、绕 坝渗 流 监测宜 选用 测压 管或 孔隙 水压力 计，监 测点 的布设参考SL 551-2012 的要 求。渗流量 监测 应根 据渗 流量 的大小 和汇 集条 件，选用 如下几 种方 法和 设施：当流量 小 于 1L/s 时 宜采 用 容积法，通 过容 积式 流量 计进行 采集。当流量 在1 300L/s 之间 时宜采 用量 水堰 法，通过 水位计 测量 水位 换算 成流 量。当流量 大 于 300L/s 或 受落 差限制 不能 设量 水堰 时，应将渗 漏水 引入 排水 沟中，采用 流速 法，通过水 位计、流 速仪 分别 测量水 位和 流速，并 换算 成流量。b)混凝土 坝渗 流监 测 包括 坝 基扬 压力 监测、绕 坝渗流 监测 和渗 流量 监测。坝 基 扬 压力 监 测、绕 坝渗流 监 测 可埋 设 渗压 计 监测，也 可 埋设 测 压管 监 测，监 测 点 的布 设 参考SL 601-2013 的 要求。渗流量 监测 方法 根据 监测 对象和 排水 量，选用 如下 方法：DB51/T 2595201910 廊道或 平洞 排水 沟内 的渗 漏水宜 用量 水堰 法监 测，也可用 流量 计监 测。排水孔 渗流 量很 小的 渗漏 点宜用 容积 法监 测。坝体混 凝土 缺陷、冷 缝和 裂缝的 渗漏 水渗 漏水 量较 大时，应采 用容 积法 或量 水堰法 监测。6.2.9.2.2 坝体 表面 变形 监测 坝体表面 变形 包括 坝 面的 水平 位 移和 垂直 位移。水 平 位移中 包括 垂直 坝轴 线的 横向位 移和 平行 坝 轴线的纵 向位 移。水平位 移宜 采用 全站 仪，垂直位 移宜 采用 水准 仪进 行监测。6.2.10 大坝生 物危 害监 测 6.2.10.1 布设 原则 水库动 态监 管预 警系 统所 涉及的 大坝 生物 危 害 监测 主要指 针对 土石 坝的 白蚁 监测。监测 站宜 布 设 在白蚁危 害风 险区，即坝 体、大坝两 坝肩、两坝 肩顶 部 下延距 坝脚 线50m-300m 范 围以内,以 及白 蚁危 害区，即大坝 两坝 肩及 坝脚 线以 外300m-500m 范 围和 毗邻 的 山体、树林 周边100m-1000m 范围。6.2.10.2 采集 方式 白蚁监 测主 要包 括白 蚁活 动动态 监测、图 像实 时分 析预警 和循 环治 理效 果监 测。a)白蚁活 动动 态监 测 采用红 外视 频监 控技 术，通过实 时跟 踪白 蚁活 动迹 象和变 化趋 势，获取 时间 序列的 白蚁 活动 动 态 图像，并 通过 传输 网络 传至 数据中 心进 行编 码存 储。b)图像实 时分 析预 警 是 大坝 生物 危害 监测 及其 预警的 核心 环节，通 过图 像识别 技术 实现 白蚁 活动 范围、数量 的变 化 分 析和危害 性综 合评 估，获得 生物危 害的 风险 区域，并 输出可 选的 治理 措施。c)循环治 理效 果监 测 是保证 大坝 生物 危害 防治 的补充 内容，主 要通 过红 外视频 监测 技术，动 态抓 取治理 后的 大坝 白 蚁 活动状况，并 通过 图像 分析 技术对 比分 析治 理前 后的 变化，实现“监 测 诱杀 预防（趋 避）再监测”的一 体化 监测 与防 治。6.2.11 采集频 率要 求 a)水位、雨量 数据，汛 期不 少于 15min 一条，非 汛期 不少 于1h 一条；b)图像数 据，汛期 不少 于 1h 一条，非汛 期不 少 于 3h 一 条；c)水质、气象、闸 门、大坝 安全等 数据，宜 不少 于 1h 一条。6.2.12 信息传 输 水位、雨 量、图 像、水 质、环 境（气 象）、闸 门监 测、大坝 安全 监测、生物 危害监 测等 信息 传输 宜采用GPRS/4G/5G 等公网，视频监 控根据 现场 条件采 用4G/5G 或光 纤传 输。随 着 信息传 输技术 的发 展，可采用当 前最 新的 主流 信息 传输模 式。6.2.13 防雷和 接地 要求 防雷和 接地 应符 合GB 50348-2018 的相 关规 定。6.2.14 供电系 统 DB51/T 2595201911 信息采 集与 传输 系统 推荐 采用太 阳能 板浮 充蓄 电池 供电，条件 允许 的情 况下 也可采 用市 电。供电系 统除应 符合GB 50348-2018 的相 关规定 外，还 应 保证 遭 遇连 续30 天以上 的阴雨 天气设 备仍 能正常工 作。7 数据存 储与 共享 四川省 水库 动态 监管 预警 系统采 用省 级建 设的 统一 平台进 行管 理，各地 建设 的 水库动 态监 管预 警 系统数据 应接 入该 平台。系统相 关数 据必 须遵 循统 一、规 范的 标准，监 测站 点由全 省统 一编 码。7.1 小型水 库数 据存 储 小型水 库数 据统 一存 储在 省级平 台，需接 入省 级平 台的数 据内 容包 括基 本信 息和实 时信 息。基本信 息包 括水 库基 本信 息和测 站基 本信 息，水库 基本信 息可 用水 利普 查数 据等历 史资 料，参 考 高程引测 的数 据，对 其特 征 水位进 行认 真校 验后，录 入省级 平台 数据 库，水 库 遥测终 端站 的建 设单 位对 水库基本 信息 准确 性和 预警 可靠性 负责。实时信 息包括 水位、雨量、图像、视频 等，数据传 输需遵 循SL 651-2014，由 省级主 管部门 统一 建设数据 接收 服务，实 时信 息统一 接收，按 省级 平台 的要求 统一 入库。已 建含 沙量监 测设 备的 水 库，按 照同样的 原则 接入 省级 平台。7.2 大中型 水库 数据 存储 大中型 水库 数据 可存 储在 省级平 台，也可 存储 在各 水库管 理单 位现 地建 设的 系统平 台，但应 与 省 级平台互 联互 通，数据 共享。需接 入省 级平 台的 数据 内容包 括基 本信 息和 实时 信息。大中型 水库 基本 信息 可通 过数据 同步 或数 据录 入等 方式接 入省 级平 台数 据库，水库基 本信 息可 用 水利普查 数据 等历 史资 料。实时信息包括水位、雨量、图像、气象、水质、闸门开度以及大坝安全等，数据传输需遵循SL 651-2014，通 过一 站双 发 或数据 转发 等方 式接 入省 级平台 数据 库。已 建含 沙 量监测 设备 的水 库，按 照 同样的原 则接 入省 级平 台。视频宜 采用 直连 方式 同时 接入现 地及 省级 平台。大中型 水库 由各 地自 行建 设的内 容，如洪 水预 报、调度等 信息 可不 接入，由 各地自 行管 理。7.3 数据库 建设 水库动 态监 管预 警系 统数 据库包 括属 性数 据库 和空 间数据 库两 大类。属性数据库包括基础库、实时库和历史资料库三种类型。数据库设计需要符合SL 323-2011 和SL 700-2015 的 相关 要求。空间数 据库 包括 基础 库、专业库 以及 一些 专题 库等 内容。推 荐使 用公 共的 电 子地图，根据 工程 管理的需要，可 进行 各类 专题 图层的 绘制 工作。7.4 数据共 享 水库动 态监 管预 警系 统数 据可根 据需 要在 各级 水利 管理单 位间 共享，如 相邻 省、市、县 之间，相 邻水库之 间，上下 游的 不同 管理单 位之 间等。同 时可 与气象、环 保、国土 等部 门进行 数据 交互 共享。数据共 享可 采用 数据 层共 享或应 用层 共享 的模 式。a)数据层 共享 将设备 发送 回来 的数 据直 接转发 到目 标平 台的 前置 机中，并解 析保 存到 中间 库供调 用。b)应用层 共享 DB51/T 2595201912 提供数 据共 享WebService 服务，目标 平台 合法 通过 验证后 可根 据需 要获 取数 据。7.5 数据安 全 数据安 全应 符合GB/T 22239-2008 对于 第二 级安 全保 护能力 的相 关要 求。8 应用系 统建 设要 求 8.1 总体要 求 四川省 水库 动态 监管 预警 系统由 省级 主管 部门 统一 建设管 理。应用系 统分Web 版、移动 终 端版，对水库 基础 信息、水雨情、大坝 安全 监测、环境因 素（气 象）、水质、闸门 开度 等信 息进 行展示 与管 理，实时 掌握 水库最 新动 态。各市县 通过 账号 访问 系统，账号 由省 级主 管部 门统 一进行 分配。大中型 水库 可使 用省 级统 一建设 的应 用系 统。也 可 自行建 设，现 地部 署，但 应 与全省 大平 台互 连互通，数 据共 享。8.2 四川省 水库 动态 监管 预警 系统 8.2.1 WEB 版 系统 软件 功能 要求 WEB 版系 统软 件功能 包括 基 本信息 管理、地理 信息监 视、实 时信息 监视、数据 查询统 计、预 警预 报功能、系统 管理 功能 等。a)基本信 息管 理包 括水 库基 本信息 和测 站基 本信 息，可对基 本信 息进 行查 询、增加、修改、删 除等。b)地理信 息监 视具 备二 维、三维两 种电 子地 图。在 电 子地图 上显 示水 库监 测站 点的位 置、数 据和图像信 息，用户 可以 直观 地看出 水库 监测 站点 的分 布情况。鼠 标悬 停或 点击 水库监 测站 点 后，自动弹 出该 站点 的图 像、水位、雨量、库 容等 信息。c)实时信 息监 视是 以单 个水 库为对 象，全面 展示 水库 图像、水位、雨量、水质、环境因 素、闸门开度、大坝 安全 监测、视 频等实 时信 息。d)数据查 询统 计需 要对 水库 的工情、水 雨情、蓄 水量、出入 库流 量、大坝 安全 等信息 以列 表、图表等方 式进 行查 询、统计、分析。e)预警预 报功 能包 括水 位预 警、雨 量预 警、大坝 安全 预警、下游 村庄 预警 等功 能。对 预警 信 息 的指标、分析、发 布进 行管 理。根 据预 先设 定的 预警 条件，对水 库实 时运 行状 态进行 监控，一 旦实时监 测数 据达 到预 警条 件，系 统将 自动 报警，并 将报警 信息 发送 到相 关人 员的手 机上。f)系统预 留安 全巡 视检 查信 息接口，可 记 录 安全 巡视 检查结 果和 证据，安 全巡 视检查 覆盖 监 测 盲区或死 角，作为 在线 监测 手段的 有效 补充。g)系统预 留人 工数 据填 报入 口以及 批量 导入 功能，作 为信息 自动 在线 监测 手段 的有效 补充。h)系统管 理模 块包 括用 户及 权限管 理等，对 用户 的基 本信息 及权 限进 行管 理。8.2.2 移动终 端版 软件 功能 要求 移动终 端版 软件 需包 含主 流的安 卓版 本和IOS 版本，以适应 不同 用户 群体 的需 求。移动终 端版 软件 可随 时查 询水库 基本 信息、实 时水 位和雨 量以 及实 时现 场图 像，并 具备 预警 功 能。移动终 端版 软件 内容 包括 验证激 活 与 自动 更新、工 程列表、工 程信息 等。a)验证激 活与 自动 更新 包括 两 部分 功能：为了 数据 安 全，
