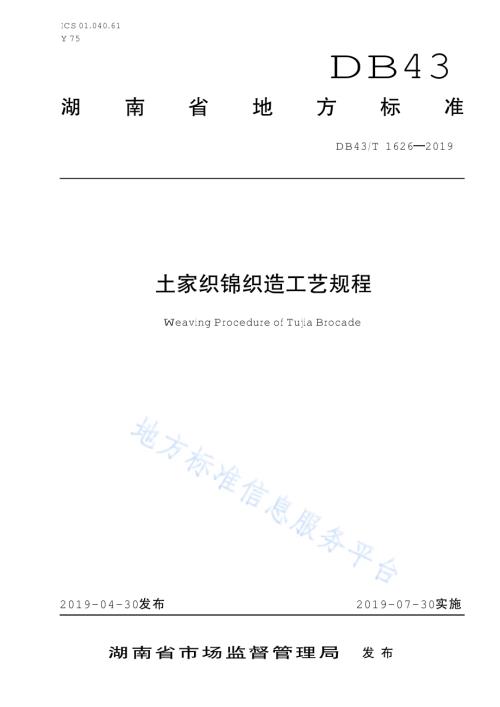

土家织锦织造工艺规程Weaving Procedure of Tujia Brocade湖南省地方标准DB43ICS 01.040.61Y 75湖南省市场监督管理局 发 布DB43/T 1626 2019 2019-04-30发布 2019-07-30实施DB43/T 16262019 I 目 次 前言 1 范 围 1 2 规 范 性 引 用 文 件 1 3 术语和定义 1 4 织造工艺 1 附录 A（资料性附录）土家织锦设备图 7 附录 B（资料性附录）牵经线准备完毕示意图 9 DB43/T 16262019 II 前 言 本标准 按 照GB/T 1.1 2009 给 出的 规则 起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由中 国少 数民 族用 品协会 土家 织锦 分会 提出 并归口。本标准 起草 单位：龙山 县 承菊土 家织 锦有 限公 司、中国少 数民 族用 品协 会土 家织锦 分会、湘西 土家族苗族 自治 州市 场监 督管 理局、龙山 县刘 氏三 姐妹 土家织 锦有 限公 司、龙山 菊秀土 家织 锦技 艺传 承 有 限公司、龙 山县 叶氏 民族 工 艺有限 公司、龙山 县成 凤 土家织 锦农 民专 业合 作社、龙 山县 阿达 土家 织锦 研 发有限公 司、龙山 县技 工学 校、龙 山县 市场 监督 管理 局、龙 山县 经济 和信 息化 局、龙 山县 民族 宗教 事务 局。本标准 主要 起草 人：黎 承 菊、李开 奇、李 代江、彭 英子、谢 琳琳、刘代 娥、叶菊秀、叶丽 萍、黎 成凤、谭 风香、黄 立俊、叶 英、刘 玉艳、刘 代英、黎 月、程 远英、向 长龙、张 治国、肖昌 林、向宽 顺。DB43/T 1626 2019 1 土家织锦 织造工 艺规程 1 范围 本标准 规定 了土 家织 锦织 造工艺 的术 语和 定义、织 造工艺 等技 术要 求。本标准 适用 于土 家织 锦的 生产、科研、教 学等。2 规 范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。DB43/T 1019 土家 织锦 3 术 语和 定义 DB43/T 1019 界 定的 及下 列术语 和定 义适 用于 本文 件。3.1 平织 织造平 纹（俗称“对 斜”）土家织 锦的 工艺，简 称 平 织。3.2 斜织 织造上 下斜 纹土 家织 锦循 环操作 的工 艺，简称 斜织。3.3 平斜抠 混织 在斜纹 织锦 中抠 织平 纹织 锦的工 艺，简称 平斜 抠混 织。3.4 抽纬织 在挑织 上下 斜纹 过程 中，抽掉空 斜位 置的 纬线 的工 艺，简 称抽 纬织。4 织 造工 艺 4.1 织造 原则 按本规 程生 产的 产品 应符 合 DB43/T 1019 的规 定。4.2 织机 种类 主要有 斜织 腰机（参见 图A.1）、宽幅织 机（参见 图 A.2）、平 织机（参见 图A.3）、双面 织机（参见图 A.4）等。4.3 织造 步骤 DB43/T 1626 2019 2 4.3.1 一 般步 骤 牵经线 安 装经 线 上机 织布 边 挑纬 织锦 织 布边 下机。4.3.2 按 织机 类型 具体 步 骤 斜 织腰 机:牵经 线 安 装经线 上 机 织布 边 挑纬织 锦（平织、斜 织、平 斜抠混 织、抽纬 织）织布 边 下机。宽 幅织 机：牵经 线 安装经 线 上机 织 布边 挑纬 织锦（平 织、斜织）织 布边 下 机。平 织机：牵 经线 安 装经线 上 机 织布 边 挑纬织 锦（平织、斜 织、平斜抠 混织）织布 边下机。双 面织 机：牵经 线 安装经 线 上机 织 布边 挑纬 织锦（平 织、斜织）织 布边 下 机。4.4 工艺 要求 4.4.1 牵 经线 4.4.1.1 准备 摆好线 架、花筘、控 密筘、滚线 筒、卷经 轴架、卷 经轴等 工具。参 见 图 B.1。4.4.1.2 摆线 根据所 用线 架列 数和 每列 格子数 在线 架后 面摆 放相 应的线 坨，一格 一坨。4.4.1.3 穿线 按从上 至下 或从 下至 上的 顺序将 线从 每列 线格 里交 错穿过。4.4.1.4 穿花 筘 根据线 格位 置，一 上一 下 或者一 下一 上将 经线 从花 筘依次 穿过。线架 第一 列 穿完再 穿第 二列，循环操作。4.4.1.5 穿控 密筘 按照下 列步 骤穿 控密 筘：根 据卷 经轴 的宽 度和 工艺设 计要 求确 定每 组线 宽度；根 据每 组线 的宽 度确 定固定 筘的 宽度；根 据固 定筘 的筘 眼数 和每 组 线的 根数 确定 每个 筘眼穿 线数；按 照穿 线数 将过 花筘 的线穿 过控 密筘；将 经线 均匀 分布 在固 定宽度 的筘 眼里。4.4.1.6 分控 密筘 层 按照下 列步 骤分 控密 筘层：花 筘分 层由 下压、上 提分层 组成。先 下压 分层 或先上 提分 层均 可；下 压分 层先 将花 筘中 的线下 压，分 出上 下两 层，再 将分 层的 线保 持分 层 位置从 控密 筘通 过，直到滚线 轮前 面，并用 彩色 线插入 隔开，形 成花 叉；上 提分 层先 将花 筘中 的线上 提，分 出上 下两 层，再 将分 层的 线保 持分 层 位置从 控密 筘通 过，直到滚线 轮前 面，并用 彩色 线插入 隔开，形 成花 叉；DB43/T 1626 2019 3 将 穿过 控密 筘的 线从 压线轴 下穿 过，固定 在滚 线轮上，拉 紧。4.4.1.7 滚线 按照下 列步 骤滚 线：根 据所 需经 线长 度和 滚筒周 长确 定圈 数，圈数=经线总 长 滚线 轮周 长；在 滚线 筒中 心的 螺旋 弹簧上 留相 应的 圈数，系 线标记；将 滑动 的锁 旋至 起点 位置，开始 滚线，直 到锁 旋至标 记位 置；将 控密 筘和 滚线 轮间 的线剪 断，打结；循 环操 作，直至 滚线 完成。4.4.1.8 引线 上轴、滚 线 按照下 列步 骤引 线上 轴、滚线：将 卷经 轴安 放在 卷经 轴座上；将 滚线 轮上 的线 经机 架上部 从卷 经轴 眼穿 过；将 过卷 经轴 眼的 线打 结固定，内 藏 于 凹槽；将 滚线 轮上 的线 滚至 卷经轴 上，分布 均匀、紧 凑；循 环操 作，直至 所有 经线在 卷经 轴上 固定。4.4.2 安 装经 线 4.4.2.1 斜织 腰机 按照装 筘、捡综、翻 篙、分层、装机 步骤 安装 经线。4.4.2.2 宽 幅织 机 按照固 定、引线、理 花棍、穿综 丝、穿筘、上 卷锦 轴步骤 安装 经线。4.4.2.3 平 织机、双 面织 机 按照安 放卷 经轴、穿 综丝、穿筘、上 卷锦 轴步 骤安 装经线。4.4.3 上机 4.4.3.1 斜织 腰机、双 面 织机 准备好 挑织 工具 和材 料，坐上机 架，捆紧 绷带。4.4.3.2 宽幅 织机、平 织 机 准备好 挑织 工具 和材 料，坐上机 架。4.4.4 织 布边 4.4.4.1 斜织 腰机 将篙筒 安放在 一、二层经 线的中 间。踩 下踩 棍，将 经线分 成上下 两层，将梭 罗引纬 线穿过，放 开踩棍，梭罗 回穿，用 梭罗 打紧，循环 操作。4.4.4.2 宽幅 织机 DB43/T 1626 2019 4 织机踏 枋按从 左至 右顺序 依次为 踏枋一、踏 枋二、踏枋三。踩踏 枋一，穿梭，放踏 枋一，打紧，同时踩 踏枋 二、三，打紧，回穿 梭，打紧，同 时放 踏枋二、三，打 紧。循环 操作。4.4.4.3 平织 机 织机踏 枋按从 左至 右顺序 依次为 踏枋一、踏 枋二、踏枋三。同时 踩下 踏枋一、三，从右往 左穿 梭子线，同时 松开 踏枋 一、三，打 紧，踩下 踏枋 二，从左往 右穿 梭子 线，松开 踏枋二，打 紧。循环 操 作。4.4.4.4 双面 织机 织机踏 枋按从 左至 右顺序 依次为 踏枋一、踏 枋二、踏枋三、踏枋 四。同时踩 下右（左）踏 枋一、二，卡 住，从右（左）往 左（右）穿 梭，同时 松开 右（左）踏 枋一、二，同 时踩下 右（左）踏枋 三、四，卡住，从左（右）往 右（左）穿 梭，同时 松开 右（左）踏 枋三、四，打 紧。循环操 作。4.4.5 挑 纬织 锦 4.4.5.1 斜织 腰机 4.4.5.1.1 斜织 织上斜，篙 筒放 在上 斜的 位置，踩下 踩棍，开篙 后，穿梭 在经 线层 停住，放 下踩棍，把 篙筒 放在中斜的位 置，打紧，挑 蓬，喂花线，挑 花线，从 右边 抽梭，踩踩 棍，开篙，分 开经线，喂 梭，从左 边 抽 出梭子引 线，放下 踩棍，用 筘梳理 经线，穿 梭在 经线 层停住，打 紧，从右 边抽 梭。织下斜，篙 筒放 在下 斜位 置，踩 下踩 棍，开篙 后，穿梭在 经线 层停 住，打紧，挑蓬，喂 花线，挑 花线，从 右边 抽梭，把 篙筒 放在中 斜的 位置，脚 踩踩 棍，开 篙，分开 经线，喂 梭，从 左边 抽出 梭子 引线，放下踩 棍，穿梭 在经 线层 停住，打紧，从 右边 抽梭。上下斜 循环 操作。4.4.5.1.2 平织 篙筒放 在上 下斜 杆并 排的 中间，踩下 踩棍，开 篙后 穿梭，打紧，挑 花。循环 操作。4.4.5.1.3 平 斜抠 混织 在织上 下斜 过程 中，下（上）斜织 完。篙 筒放 在上（下）斜的 位置，踩下 踩 棍，开篙 后，穿 梭在 经线层停 住，放下 踩棍，把 篙筒放 在中 斜的 位置，打 紧，在 需要 抠织 的位 置挑 蓬，左 右相 邻两 蓬各 挑 一 根经线组 成新 的一 蓬，与下（上）斜对 齐，喂花 线，挑花线，从 右边 抽梭，踩 踩棍，开篙，分 开经 线，喂梭，从 左边 抽出 梭子 引线，放下 踩棍，用 筘梳 理经 线，穿 梭在 经线 层停 住，打紧，从右 边抽 梭。织下（上）斜时，篙 筒放 在下（上）斜位 置，踩下 踩棍，开 篙后，穿梭 在经 线层停 住，打 紧，挑 蓬，喂花线，挑 花线，从 右边 抽梭，把篙 筒放 在中 斜的 位置，脚踩 踩棍，开 篙，分开经 线，喂梭，从 左 边 抽出梭子 引线，放 下踩 棍，穿梭在 经线 层停 住，打紧，从右 边抽 梭。循环操 作。4.4.5.1.4 抽 纬织 抽纬织 时，在织 上下 斜过 程中，抽出 空斜 位置 的纬 线。4.4.5.2 宽幅 织机 4.4.5.2.1 斜织 DB43/T 1626 2019 5 踩踏枋 二卡 住，根据 图案 挑蓬，喂花 线，挑花 线，踩踏枋 三，打紧，穿 梭，打紧，同时 放踏 枋二、三，踩 踏枋 一，打紧，回 穿梭，打紧，放 踏枋 一；踩踏枋 三卡 住，根据 图案 挑蓬，喂花 线，挑花 线，踩踏枋二，打 紧，穿 梭，打 紧，同 时放 踏枋 二、三，踩踏枋 一，打紧，回穿 梭，打紧，放踏 枋一。循环 操作。4.4.5.2.2 平织 踩踏枋 二卡 住，根据 图案 挑蓬，喂花 线，挑花 线，踩踏枋 三，打紧，穿 梭，打紧，同时 放踏 枋二、三，踩 踏枋 一，打紧，回 穿梭，打紧，放 踏枋 一。循环操 作。4.4.5.2.3 平 斜抠 混织 在织上 下斜 过程 中，下（上）斜 织完。踩踏 枋二 卡 住，根 据图 案在 需要 抠织 的位置 挑蓬，左 右相 邻两蓬各 挑一 根经 线组 成新 的一蓬，与下（上）斜对 齐，喂 花线，挑 花线，踩踏 枋 三，打紧，穿 梭，打 紧，同时放 踏枋 二、三，踩踏 枋一，打 紧，回 穿梭，打 紧，放踏 枋一；踩踏 枋三 卡住，根 据图 案挑 蓬，喂 花线，挑花 线，踩 踏枋 二，打紧，穿 梭，打 紧，同时 放踏枋 二、三，踩踏 枋一，打 紧，回 穿梭，打 紧，放踏枋一。循 环操 作。4.4.5.3 平织 机 4.4.5.3.1 斜织 踩右边 踏枋，挑 花线，踩 左边踏 枋，将梭 子从 右穿 到左，松开 右边 踏枋，打 紧，挑 花线，松开 左边踏枋，踩中 间踏 枋，将梭 子从左 穿到 右，松开 踏枋，打紧，循 环操 作。4.4.5.3.2 平织 踩右边 踏枋，挑 花线，踩 左边踏 枋，将梭 子从 右穿 到左，同时 松开 左右 踏枋，踩中 间踏 枋，将 梭子从左穿 到右，松 开中 间踏 枋，打 紧，循环 操作。4.4.5.3.3 平 斜抠 混织 踩右边 踏枋，挑 花线 一行，踩左 边踏 枋，将 梭子 线 从右边 穿到 左边，松 开左 边踏枋，打 紧，将 需要抠斜的 位置 挑花 线，松开 右边踏 枋，踩左 边踏 枋，继 续本行 剩下 的挑 花线，松 开左边 踏枋，踩 中间 踏枋，将梭子 从左 边穿 到右 边，松开中 间踏 枋，打紧，循 环操作。4.4.5.4 双面 织机 4.4.5.4.1 斜织 踩下踏 枋一（四），卡住，挑蓬，喂花 线，挑花 线，松开踏 枋一（四）；踩踏 枋 二、三、四（一、二、三），卡住，挑 蓬、喂花 线、挑 花线，松 开踏 枋三、四（一、二）；踩踏 枋一（四），卡住，穿 梭，打紧，松开踏 枋一、二（三、四）；踩踏 枋三、四（一、二），卡住，穿 梭，松 开踏 枋 三、四（一、二），打紧。循环操 作。4.4.5.4.2 平织 踩下踏 枋一（四），卡住，挑蓬（三根经 线），喂花线，挑花 线，踩 踏枋 三、四（一、二），卡住，挑蓬（一根经 线），喂花 线、挑花 线，放 踏枋 三、四（一、二）；踩踏枋 二（三），卡住，穿 梭，松 开踏枋一、二（三、四），打 紧；踩踏 枋三、四（一、二），卡住，穿梭，放 踏枋三、四（一、二）。循 环操DB43/T 1626 2019 6 作。4.4.6 下机 4.4.6.1 斜织 腰机、双 面 织机 解开绷 带，将滚 棒放 在机 架上，梭子 穿入 经线 中，把 没织完 的线 材在 织机 架上 放好，收拾 工具 入筐。4.4.6.2 宽幅 织机、平 织 机 把没织 完的 线材 在织 机架 上放好，收 拾工 具入 筐。DB43/T 1626 2019 7 附录 A（资料 性附 录）土家织 锦设 备图 图 A.1 斜 织腰 机 图 A.2 宽 幅织 机 DB43/T 1626 2019 8 图 A.3 平 织机 图 A.4 双 面织 机 DB43/T 1626 2019 9 附录 B（资料 性附 录）牵经线 准备 完毕 示意 图 图B.1 牵 经线 准备 完毕 示意图
