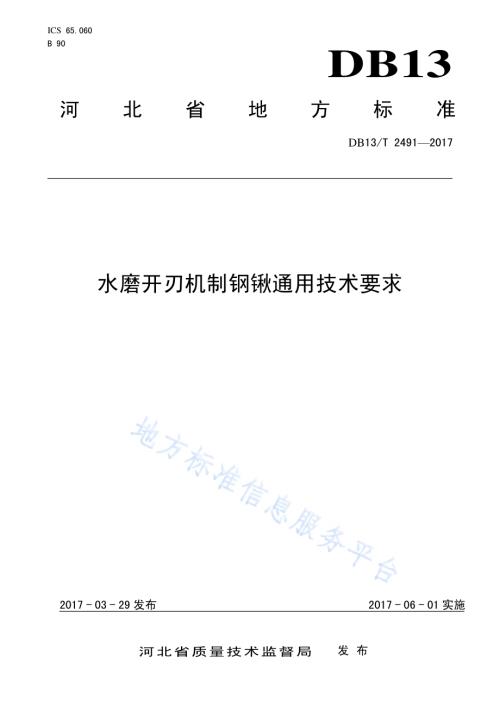

ICS 65.060 B 90 DB13 河北省地方标准 DB13/T 2491 2017 水磨开刃 机制钢锹 通用技术 要求 2017-03-29 发布 2017-06-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2491 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由唐 山市 质量 技术 监督局 提出。本标准 由乐 亭县 铸升 金属 制品厂 起草。本标准 主要 起草 人：程印 建、郭 丽、刘嘉 栋、刘立 茹、白 鹤石、陶 洪来、占 天晓。DB13/T 2491 2017 1 水磨开刃 机制钢 锹通用技 术要求 1 范围 本标准 规定 了水 磨开 刃机 制钢锹 的产 品类 型、技术 要求、试验 方法、检 验规 则、标 志、包装、运输及贮 存。本标准 适用 于水 磨开 刃机 制钢锹（以 下简 称钢 锹）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 710 优质 碳素 结构 钢热轧 薄钢 板和 钢带 GB/T 5305 手 工具 包装 标志 运输 与贮 存 NY/T 379 机制 钢锹 NY/T 380 机制 钢锹 产品 质量分 等 3 产品类 型 3.1 分类 钢锹按 结构 型式 分为 农用 锹、尖 锹、方锹、煤 锹和 深翻锹。3.2 标记 标记方 法如 下：3.3 结构型 式 钢锹结 构型 式见 图1 图5。DB13/T 2491 2017 2 图1 开刃 农用锹 图 2 开 刃 尖锹 图 3 开刃方 锹 图 4 开 刃 煤锹 图5 开刃 深翻锹 DB13/T 2491 2017 3 3.4 基本尺 寸及 允许 偏差 3.4.1 锹身的 基本 尺寸 允许 偏差 应符合 表1 要求。表1 锹身 基本 尺寸 允许 偏差 类型 型号 全长 L（mm）身长 L1（mm)前幅宽 B（mm)前幅长 L2（mm)后幅宽 B1（mm)裤内径（mm)反手角（）对称度 C（mm)料厚（mm)农用锹 SKQNA L 1 0 L17 B7 L27 B17 1 2 2 1 0.1 SKQNB 尖锹 SKQJ 方锹 SKQF 煤锹 SKQMA SKQMB 深翻锹 SKQS 3.4.2 开刃面 的基 本尺 寸允许 偏差 应符合 表2 要求。表2 开刃 面基 本尺 寸允许偏差 类型 刃长B2（mm）刃宽 W(mm)刃厚 1（mm）备注 农用锹 B2 5 8 2 0.70.2 尖锹 B2 10 B2 L2(刃宽从M 到N 由大到小渐变)方锹 B 2 5 煤锹 深翻锹 3.5 强度等 级 应符合 表3 要求。表3 水磨 开刃 机制 钢锹 强 度 项目 强度要求 静载荷头部变形量/1.0(600N/min)冲击变形量/1.5(1.0m/10kg)硬度（HRC）40 53 4 技术要 求 DB13/T 2491 2017 4 4.1 钢锹应 符合 本标 准要 求，并按 经 规定 程序 批准 的图 样及技 术文 件制 造。4.2 原材料 符 合GB/T 710 钢 的 牌号 为50Mn、45、50 的 规 定。4.3 外观质 量 4.3.1 锹身表 面应 光滑，不得 有 分层、裂 纹、缺 边、毛 刺、飞边、漏 孔及 影响 使用 性 能的斑 痕、麻 点、氧化皮 等其 他缺 陷。4.3.2 钢锹刃 部开 刃平 顺。尖锹 垂直锹 身面 看刃 口，刃口 成一条 连续 平滑 曲线。顺 方锹刃 口看，刃 口成一条 黑线。4.3.3 锹身表 面上 油漆、塑 粉等 防护层，不 得有 漏涂、脱 落、起 泡和 生锈。4.3.4 开刃面 涂抹 防锈 油，不得 漏涂及 起泡。4.4 基本尺 寸及 允许 偏差 应符合 表1、表2 的规 定，并符合 以下 规定：a)锹裤圆 度 为2mm；b)锹裤合 缝从 始端 起，长度 在 30mm 内，合 缝间 隙应 不 大于 1.5mm；c)铆钉孔 上孔 应在 锹裤 尖端 与前宽 中点（锹 尖）连线 上，对 称度 为 2mm。4.5 热处理 区长 度 不得小 于锹 身全 长的3/4。4.6 静载荷 头部 变形 量、冲击 变形量、硬 度 应符合 表3 的规 定。4.7 阻力试验 钢锹比 未开 刃的 钢锹 省力8%10%。5 试验方 法 5.1 外观质 量、基本 尺寸 允许 偏差、冲击 试验、硬 度、热处理 区长 度 按NY/T 380 规定 执行。5.2 静 载荷 试验 按NY/T 380 规定 执行。(施 加的载 荷为600N）5.3 阻力试验 5.3.1 仪器 钢锹阻 力测 试装 置 示 意图 见附录A。5.3.2 试验步 骤 DB13/T 2491 2017 5 如图附 录A 所示，将 沙箱（尺寸400mmx300mmx290mm）内沙土（80 目石 类砂）风 干，用 耙子 翘起 使沙土蓬 松，沙 箱震 动（震 动频率 1450r/min）30s 后用刮 板刮 平沙 土表 面。然后操 作升 降机 下行 用压力35kg 将水 磨开 刃机 制钢 锹插入 沙土。待 水磨 开刃 钢锹静 止后，读 出刻 度尺 上的数 值a；用 同样 的 方法对未 开刃 的钢 锹进 行试 验读出 数值b。5.3.3 计算公 式 100baMb（1）式中：M 开 刃钢 锹比 未开 刃的 钢锹省 力比 率（%）；a 开 刃钢 锹刻 度尺 的数 值(mm)；b 未 开刃 钢锹 刻度 尺的 数值(mm)。6 检验规 则 按NY/T 379 规定 执行。7 标志、包装、运 输与 贮存 按GB/T 5305 执 行，增加 护刃保 护套。DB13/T 2491 2017 6 附 录 A（规范 性 附 录）阻力试 验机 示意 图 A.1 阻力 试验 机示 意图 见图A.1。注：1 压力表；2 气缸；3 刻度尺；4 夹具；5 控制箱；6 钢锹；7 沙箱；8 沙子；9 震动电机。图A.1 阻 力试 验机 示意 图 _
