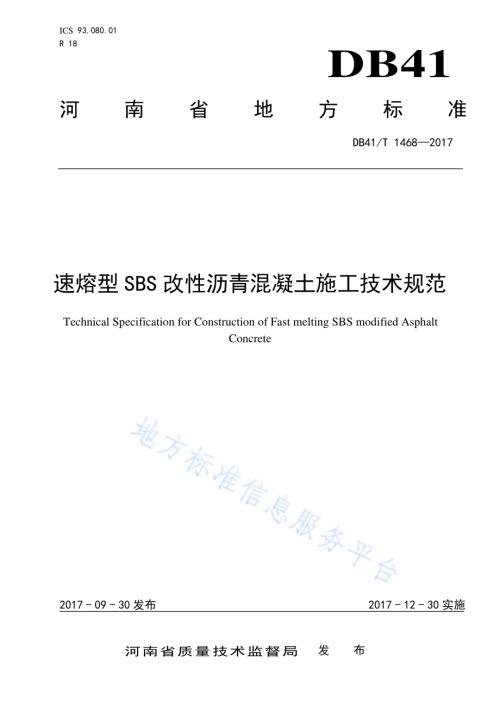

ICS 93.0 80.0 1R1 8DB41河南省地方标 准DB41/T 14682017速熔型 SBS 改 性沥青混凝土施工技术规范Technical SpecificationforConstruction ofFastmeltingSBSmodifiedAsphaltConcrete2 0 1 7-0 9-3 0发 布 2 0 1 7-1 2-3 0实 施河南省质量技术监督局发布D B 4 1/T 14 6820 17I目 次前言.II1范 围.12 规范性引用文件.13 术语和定义.14 技术要求及试验方法.24.1 速熔型 SBS 改性剂.24.2 速熔型 SBS 改性沥青.24.3 速熔型 SBS 改性沥青混合料.25 速熔型 SBS 改性沥青混凝土施工.35.1 混合料的拌和.35.2 混合料的运输.45.3 混合料的摊铺和碾压.46 质量管理与检查验收.46.1 一般规定.46.2 施工前材料与设备的检查.46.3 施工过程中的质量管理与检查.4附录 A（规范性附录）速熔型 SBS 改性剂单个颗粒质量测定方法.5附录 B（规范性附录）速熔型 SBS 改性沥青制备方法.6D B 4 1/T 14 6820 17II前 言本标准按GB/T 1.1-2 0 0 9 给出的规则起草。本标准由河南省交通运输厅提出并归口。本标准起草单位：河南省公路管理 局、鹤壁市公路管理 局、国路高科（北京）工程技术研究院 有限公司、河南国路高科新材料科技有限公司。本标准主要起草人：张长林、巫洪涛、王静、唐国奇、高爱民、梁桦林、李运富。本标准参加起草人：张淑娟、韩劲草、霍飞、原文生、武勇、李彦奇、陈珅华、樊琳琳、薛晓飞、裴锴、马本刚、魏艳萍、王立强。D B 4 1/T 14 6820 171速熔型 SBS 改性沥青混凝土施工技术规范1范 围本标准 规定了速熔型SBS改性沥 青混凝土施工 的术语和 定义、技术要 求、试验方法、施工、质量管理与检查验收。本标准适用于速熔型SBS改性沥青混凝土的施工。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG E 20 公路工程沥青及沥青混合料试验规程JTG F 40 公路沥青路面施工技术规范GB/T 3 6 8 2 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定3 术语和定义下列术语和定义适用于本文件。3.1速熔型SBS 改性剂以SBS为改性 成分，辅以增 熔助剂，经 过一定工艺制 备成的、可 直接投放于沥青混凝土拌 和设备实现快速熔融、并发挥相应改性作用的颗粒状改性材料。3.2速熔型SBS 改性沥青混凝土将经过 加热的粗细集 料、填料等和普通沥青、速熔型 SBS改性剂，按设计的配合比，拌制均匀，经压实后的改性沥青混凝土。3.3灰分含量速熔型SBS改性剂中固体无机物的含量在规定试验条件下煅烧后所得的 残留物的表征，以百分比（%）计。3.4熔融指数在190和2 1.2 N 压力下，速熔型SBS改性剂 熔体在1 0 m i n 内通过 标准毛细管的质量值，单位为克每10分钟（g/10min）。3.5速熔型SBS 改性剂掺量以速熔型SBS 改性剂占沥青的质量 百分比计算，即改性剂占改性后沥 青总质量（含改性剂）的质量百分率，以百分比（%）计。D B 4 1/T 14 6820 1724 技术要求及试验方法4.1 速熔型 SBS 改性剂速熔型SBS改性剂技术要求见表1。表 1 速熔型 SBS 改性剂技术要求检验项目 单位 技术要求 试验方法外观-颗粒或粉末状，均匀 目测、手感单粒颗粒质量 g 0.5 见附录 A灰分含量%1.0 JTG E20 中的 T 0614-2011熔融指数 g/10min 1.0 GB/T 3682干拌分散性-无颗粒残留按设计用量与 180集料干拌1.5min 后观察4.2 速熔型 SBS 改性沥青4.2.1 宜选择 70 号或 9 0 号 A 级道路石油沥青作为速熔型 SBS 改性剂的基质沥青。有多种沥青可选择时，应进行与基质沥青的配伍性试验，优选与速熔型 S B S 改性剂配制后性能较高的基质沥青品种。4.2.2 在试验室将速熔型 SBS 改性剂与基质沥青制备为样品，进行速熔型 SBS 改性沥青性能检验，其技术要求见表 2。试验室制备速熔型 SBS 改性沥青的方法按附录 B 进行。表 2 速熔型 SBS 改性沥青技术要求检验项目 单位技术要求试验方法I-C I-D针入度（25，100g，5s）1/10mm 6080 4060 JTG E20 中的 T 0604延度（5，5cm/min）cm 30 20 JTG E20 中的 T 0605软化点 TR&B 55 60 JTG E20 中的 T 0606运动粘度（135）Pas 3.0 3.0JTG E20 中的 T 0625T 0619闪点 230 230 JTG E20 中的 T 0611溶解度%99 99 JTG E20 中的 T 0607弹性恢复（25）%65 75 JTG E20 中的 T 06624.3 速熔型 SBS 改性沥青混合料4.3.1 配合比设计4.3.1.1 速熔型 SBS 改性沥青混合料配合比设计采用马歇尔试验配合比设计方法，根据混合料类型，按 J T G F 4 0 规定进行。4.3.1.2 速熔型 SBS 改性沥青混合料的油石比为基质沥青和速熔型 SBS 改性剂两者质量总和与集料总质量的百分比。4.3.1.3 速熔型 SBS 改性剂掺量一般为 5%9%，具体可通过项目气候交通条件、设计指标、经济性分析等工作综合确定其最佳掺量。4.3.1.4 按以下方法在试验室拌制速熔型 SBS 改性沥青混合料并成型试件：a）用烘箱将沥青及集料加热至预定温度；D B 4 1/T 14 6820 173b）先将速熔型S B S 改性剂和热集料干拌90 s；c）然后加入预定用量的沥青拌和9 0 s；d）加入矿粉，再拌和9 0 s。e）混合料拌制完毕后放入1 7 5 烘箱中恒温养生2 h后，取出立即成型试件。4.3.1.5 速熔型 SBS 改性沥青混合料试验温度控制按表 3 要求进行。表 3 速熔型 SBS 改性沥青混合料室内试验拌和、成型温度项目 单位 控制要求矿料加热温度 185195沥青加热温度 150160沥青混合料拌和温度 175185沥青混合料养生温度 170180击实和车辙成型温度 1651754.3.1.6 速熔型 SBS 改性沥青混合料配合比设计技术要求见表 4。表 4 速熔型 SBS 改性沥青混合料配合比设计技术要求试验项目 单位混合料类型试验方法 AC 类沥青混合料SMA沥青混合料马歇尔试件尺寸 mm 101.663.5 101.663.5 JTG E20 中的 T 0702空隙率 VV 36 34 JTG E20 中的 T 0705矿料间隙率 VMA%11 17 JTG E20 中的 T 0705沥青饱和度 VFA%6575 7585 JTG E20 中的 T 0705稳定度 kN 8.0 6.0 JTG E20 中的 T 0709流值 FL mm 1.54 JTG E20 中的 T 07094.3.2 混合料技术要求速熔型SBS改性沥青混合料需在配合比设计的基础上进行各种路用性能检测，其技术要求见表5。表 5 速熔型 SBS 改性沥青混合料技术要求试验项目 单位混合料类型试验方法AC 类沥青混合料SMA沥青混合料浸水马歇尔试验残留稳定度 85 80 JTG E20 中的 T 0709冻融劈裂试验的残留强度比 80 80 JTG E20 中的 T 0729动稳定度 次/mm 2800 3000 JTG E20 中的 T 0719低温弯曲试验破坏应变2500 2500 JTG E20 中的 T 0715渗水系数 mL/min 120 80 JTG E20 中的 T 07305 速熔型 SBS 改性沥青混凝土施工5.1 混合料拌和D B 4 1/T 14 6820 1745.1.1 人工投放时，应按设计用量提前分包成小包装直接投入拌和锅，小包装应采用可在拌和楼中熔化的塑料袋，投放应在热料仓集料释放后、沥青喷入前开始，打开拌和锅投放口，迅速投入。5.1.2 机械投放时，投放前对机械投放的时间和称重系统进行标定，要求投料装备投料误差小于设定值3%，投料速度大于 2.5 k g/s。有条件时，宜采取自动化数据采集、远程监控等管理措施。5.1.3 在热料仓集料释放同时投入速熔型 SBS 改性剂，与热集料干拌 10 s，然后投入沥青，混合料拌和时间不得低于 4 0 s。如掺入纤维等其他外加剂，拌和时间宜延长至 5 0 s 以上。5.1.4 拌制的沥青混合料应均匀一致，无花白、无粗细料分离和结团成块等现象。5.2 混合料运输混合料的运输按JTG F40中热拌沥青混合料的规定执行。5.3 混合料摊铺和碾压混合料的摊铺和碾压按JTG F40中热拌沥青混合料的规定执行。其各工序施工温度控制参数见表6。表 6 速熔型 SBS 改性沥青混合料施工各工序温度施工工序 测试频率 控制要求（）试验方法沥青混合料出料目标温度 每车 175185出厂时逐车人工检测传感器自动检测混合料废弃温度 每车 195 传感器自动检测运输到现场温度 每车 170 金属杆插入式热电偶温度计混合料摊铺温度 每车 165 金属杆插入式热电偶温度计开始碾压的混合料内部温度 每 30 m 155 金属杆插入式热电偶温度计终压的表面温度 每碾压段 105 红外测温仪开放交通的路表温度 每作业段 50 红外测温仪6 质量管理与检查验收6.1 一般规定速熔型SBS改性沥 青混凝土路面 施工应建立 健全有效的质 量保证体系，对原材料及施工各工序 的质量进行全面的检查评定，确保施工质量的稳定性。6.2 施工前材料与设备的检查6.2.1 速熔型 SBS 改性剂以批为单位进行检查，以 1 0 t 为一批，其技术指标应符合本标准 4.1 技术要求。6.2.2 速熔型 SBS 改性沥青及速熔型 SBS 改性沥青混合料的抽检频率按 JTG F 40 规定执行，其技术指标应符合本标准 4.2 和 4.3 技术要求。6.2.3 基质沥青和集料等其他原材料的检查按 JTG F 40 规定执行。6.2.4 施工前对沥青拌和楼、摊铺机、压路机等各种施工机械和设备进行调试；对速熔型 SBS 改性剂投料装备进行调试和标定。6.3 施工过程中的质量管理与检查速熔型SBS改性剂沥青混凝土施工过程中的质量管理与检查按J T G F 4 0规定执行。D B 4 1/T 14 6820 175A A附录A（规范性附录）速熔型 SBS 改性剂单个颗粒质量测定方法A.1 适用范围本方法适用于确定速熔型 S B S 改性剂单个颗粒质量的测定。A.2 仪器设备电子天平：感量不大于 0.0 0 1 g。A.3 方法与步骤A.3.1 将取好的速熔型S B S 改性剂样品料用四分法缩分至500 g试样备用。A.3.2 从试样中随即抽取不少于1 0 颗的速熔型S B S 改性剂颗粒,记下颗粒数。A.3.3 采用电子天平对每个颗粒进行称量，准确至0.0 0 1 g。A.3.4 同一试样至少平行试验两次，当两次平行试验结果误差不超过1 0%时，取其平均值作为试验结果。D B 4 1/T 14 6820 176B B附录B（规范性附录）速熔型 S B S 改性沥青制备方法B.1 适用范围本方法适用于速熔型SBS改性沥青的制备。B.2 试验仪器B.2.1 电子天平：感量不大于0.1 g。B.2.2 烘箱：2 0 0，装有温度控制调节器。B.2.3 沥青盛样器皿：金属锅或瓷器钳。B.2.4 高速剪切机：最高速率最大可到8 0 0 0 r/min。B.2.5 其他：玻璃棒。B.3 方法与步骤B.3.1 用电子天平称量5 0 0 g基质沥青试样放于盛样器中，在烘箱中加热至180。B.3.2 按设计比例称取一定质量的速熔型S B S 改性剂，加入到沥青中并用玻璃棒搅拌均匀。B.3.3 使用剪切机按5 0 0 0 r/min速率对沥青剪切2 0 m in，剪切过程中温度维持在(1 8 0 190)。B.3.4 关闭剪切机，将制备好的速熔型S B S 改性沥青立即浇模进行相关试验。_
